M64规格可调式连接拉杆结构设计

　　在重型机械装配、工装夹具搭建、大型设备机架调平以及重载传动链路的张紧环节中，这类带铰接端的螺纹调节拉杆是应用频次极高的连接件，很多现场装配的老师傅都习惯叫它“花兰螺丝”或者“调节扣”，但M64规格的这类部件，往往承担的是十吨级以上的载荷连接需求，和小型民用的张紧件完全不是一个设计逻辑。

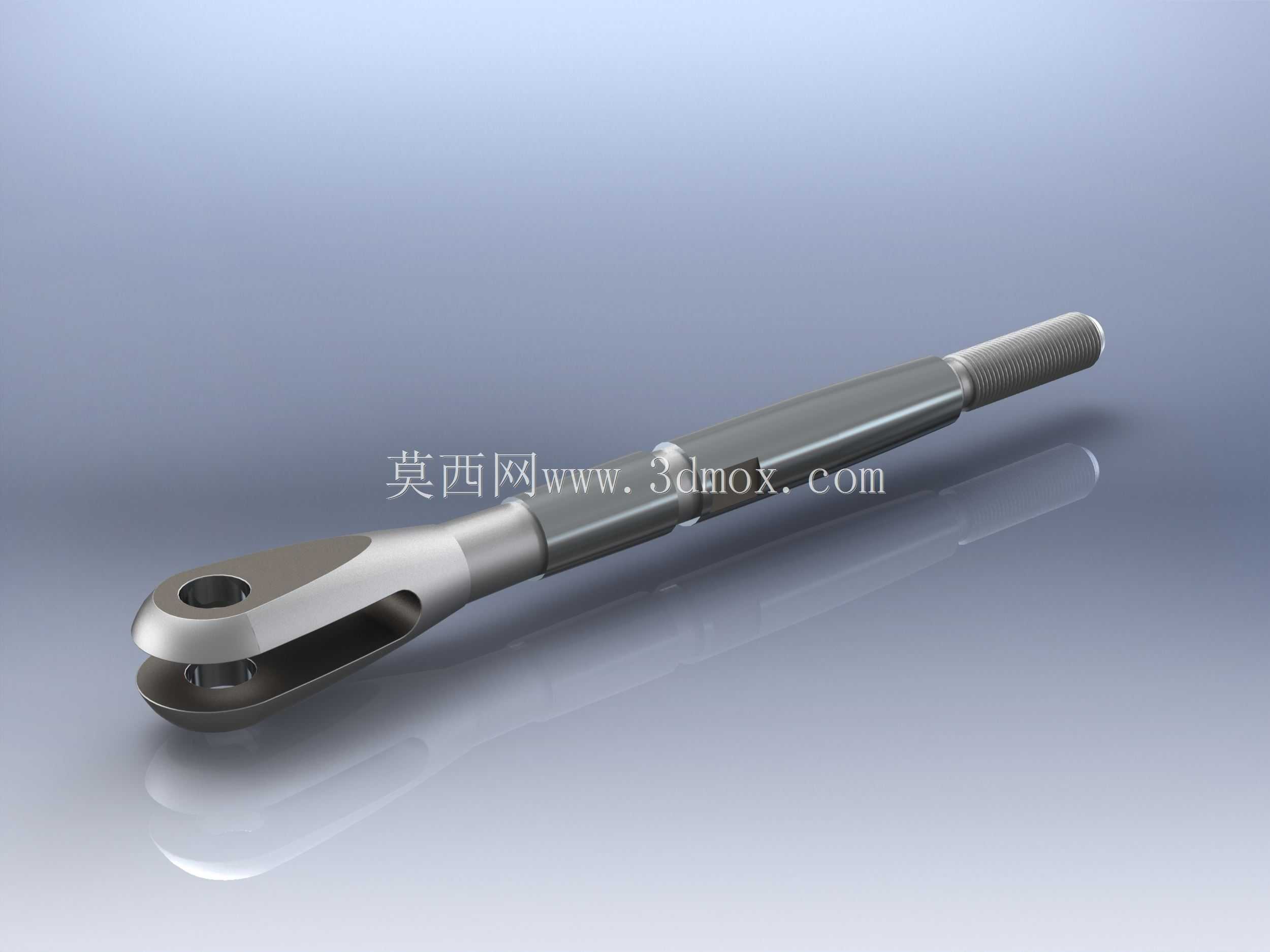

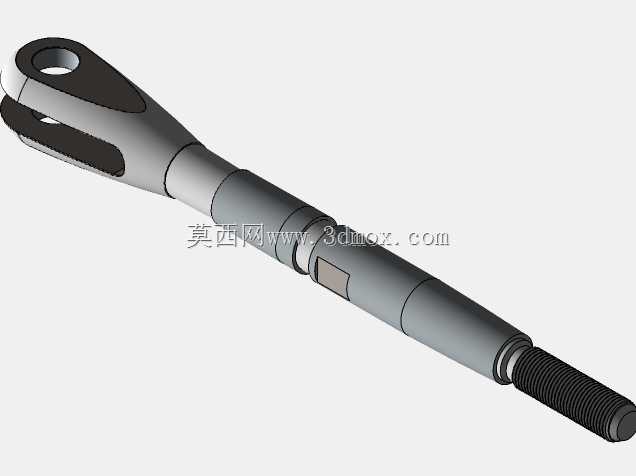

　　从结构上看，这款拉杆的一端采用了叉形铰接耳座设计，耳板上预留了同轴的销孔，安装时可以通过配套圆柱销或者关节轴承与设备的固定支座铰接，能够释放连接端的转动自由度，避免设备运行过程中因为机架形变、振动偏移产生的附加弯矩直接作用在杆体上，从根源上减少杆体受弯断裂的风险。耳座和杆体的衔接位置做了平滑的圆弧过渡，没有直角应力集中的结构，这一点在重载工况下尤为重要——很多早期的拉杆断裂故障，都出现在截面突变的直角位置，圆弧过渡可以把应力峰值降低40%以上，大幅提升部件的疲劳寿命。

　　杆体中段采用了等直径的实心圆钢截面，没有做减重的镂空设计，毕竟M64规格对应的是大载荷场景，实心截面的抗拉伸、抗冲击性能远优于空心结构，哪怕是遇到瞬时的冲击过载，也不会出现突然的脆性断裂。杆体靠近螺纹端的位置做了一段直径略小的光轴过渡段，一方面是方便螺纹加工时的退刀，另一方面也能在安装时作为扳手的夹持位，现场装配的时候不用直接卡在螺纹面上拧动，避免损伤螺纹牙型影响连接精度。

　　另一端的M64外螺纹段是整个部件的调节核心，采用标准的粗牙螺纹设计，粗牙螺纹的牙型深度更大，抗剪切能力更强，适合重载的张紧调节场景，安装时可以通过旋转杆体改变两端铰接点的中心距，实现传动链路张紧度、机架安装位置的微调，调节行程可以根据实际装配需求匹配，常规工况下预留的调节量能够覆盖现场安装的累计误差，不用额外加工调整垫片就能完成装配。螺纹段的末端做了倒角导向，安装配套螺母或者内螺纹连接件的时候可以快速对中，不会出现螺纹错牙的问题。

　　从安装边界来看，这款拉杆的铰接端耳座宽度、销孔直径都是和M64杆径匹配的标准尺寸，安装时需要保证铰接销的轴线和杆体轴线垂直，避免耳板受偏载出现局部变形；螺纹端配套的锁紧螺母需要在调节到位后充分拧紧，防止设备运行过程中因为振动出现螺纹松动，导致张紧力下降。在实际选型应用中，这类拉杆常被用在破碎机的颚板张紧结构、大型输送机的皮带张紧装置、重型工装夹具的夹紧链路、起重设备的拉杆平衡系统里，不同工况下可以根据实际载荷需求选择对应的材质，常规工况用45号钢调质处理就能满足强度要求，有腐蚀环境的场景可以换用不锈钢或者做表面镀锌处理。

　　设计这类部件的时候，首先要核算的是杆体的最小截面拉伸强度，尤其是螺纹小径位置的有效承载面积，必须保证在额定载荷下的安全系数不低于4倍，避免过载断裂；其次要校核铰接耳孔的挤压强度，销孔和销轴的配合间隙不能过大，否则会在交变载荷下出现冲击磨损，久而久之产生旷量；另外杆体的直线度公差也要控制在合理范围，不然调节的时候会出现卡滞，螺纹段的同轴度如果超差，安装后会产生附加的弯曲应力，影响部件使用寿命。很多新手设计这类拉杆的时候，容易忽略过渡段的圆角设计，或者把螺纹段的长度留得过长，导致杆体的有效承载截面变小，实际使用中容易出现断裂故障，这些细节都是在长期的现场装配和故障排查中积累的经验。

　　在三维建模过程中，这类零件的建模逻辑并不复杂，但需要重点关注各个配合面的尺寸公差，比如铰接销孔的公差带要选H7，和销轴实现间隙配合保证转动灵活，螺纹段要符合普通螺纹的公差标准，保证和标准螺母的互换性，过渡圆角的尺寸不能随意缩小，要和杆径保持合理的比例。建模完成后可以通过运动仿真验证铰接端的转动范围，确认在最大调节行程下不会出现结构干涉，同时可以通过有限元分析校核最大载荷下的应力分布，确认应力集中位置的强度满足设计要求，避免设计缺陷带到实际生产中。
