三向可调钢制T形支撑固定构件

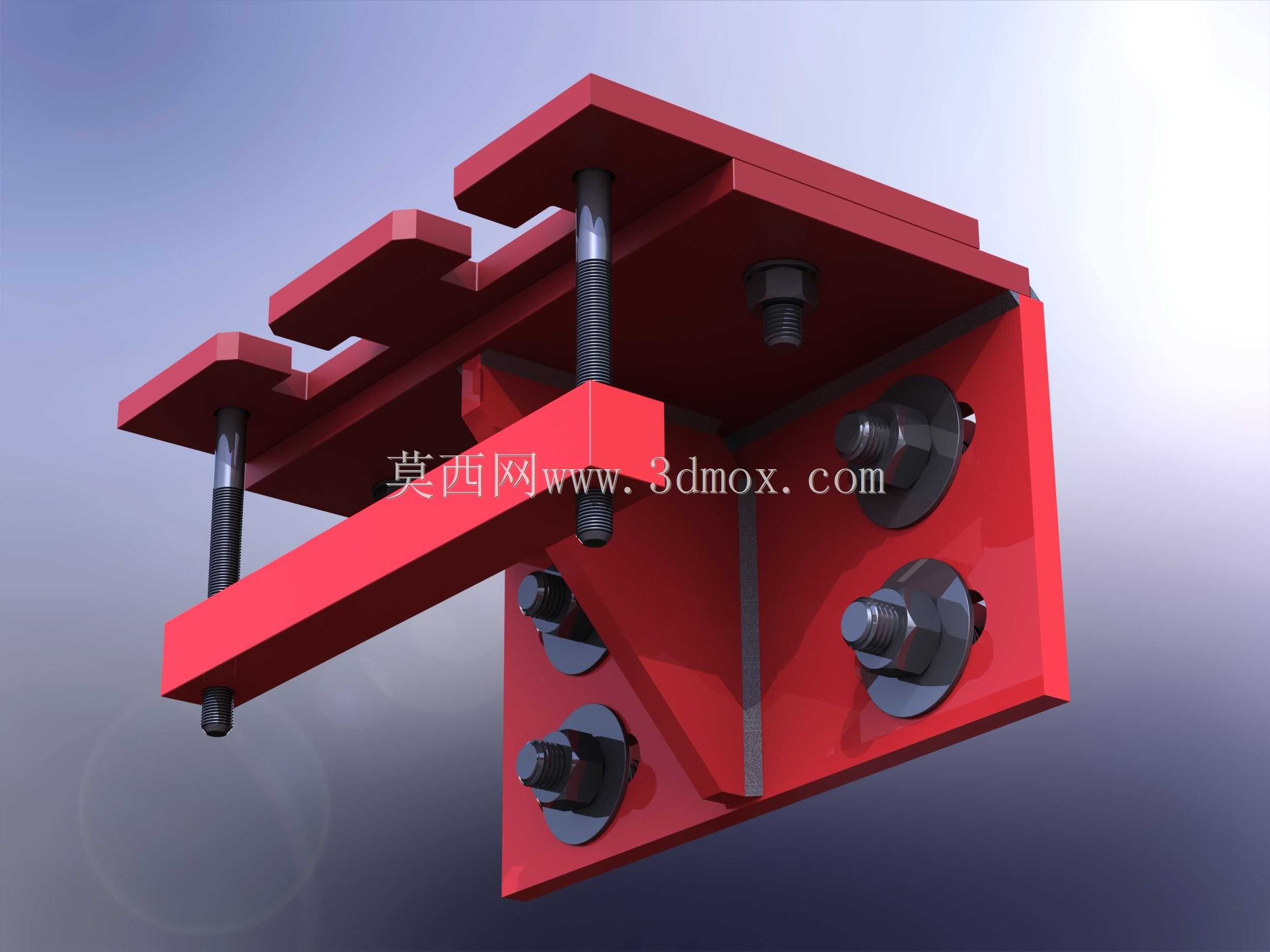

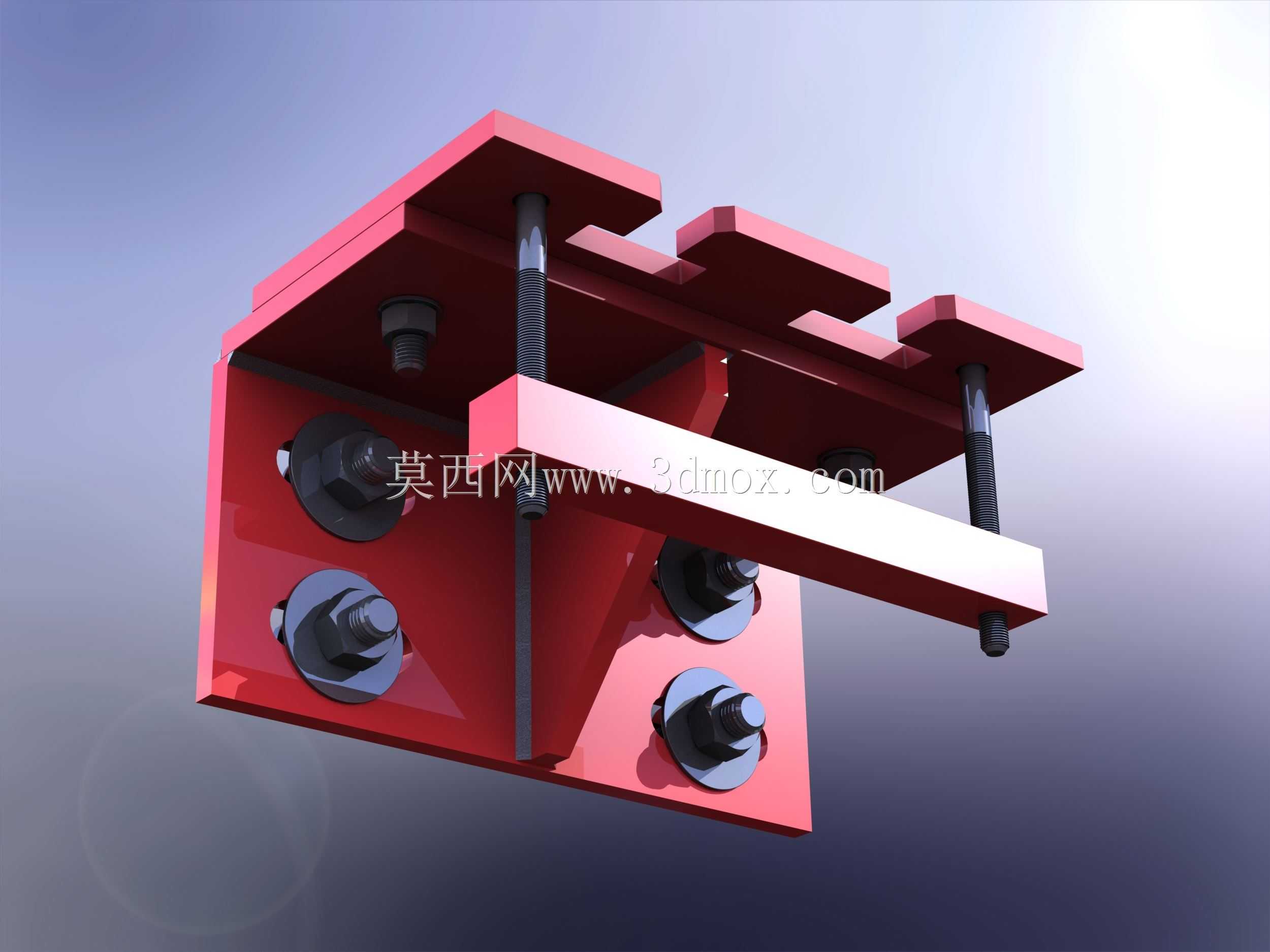

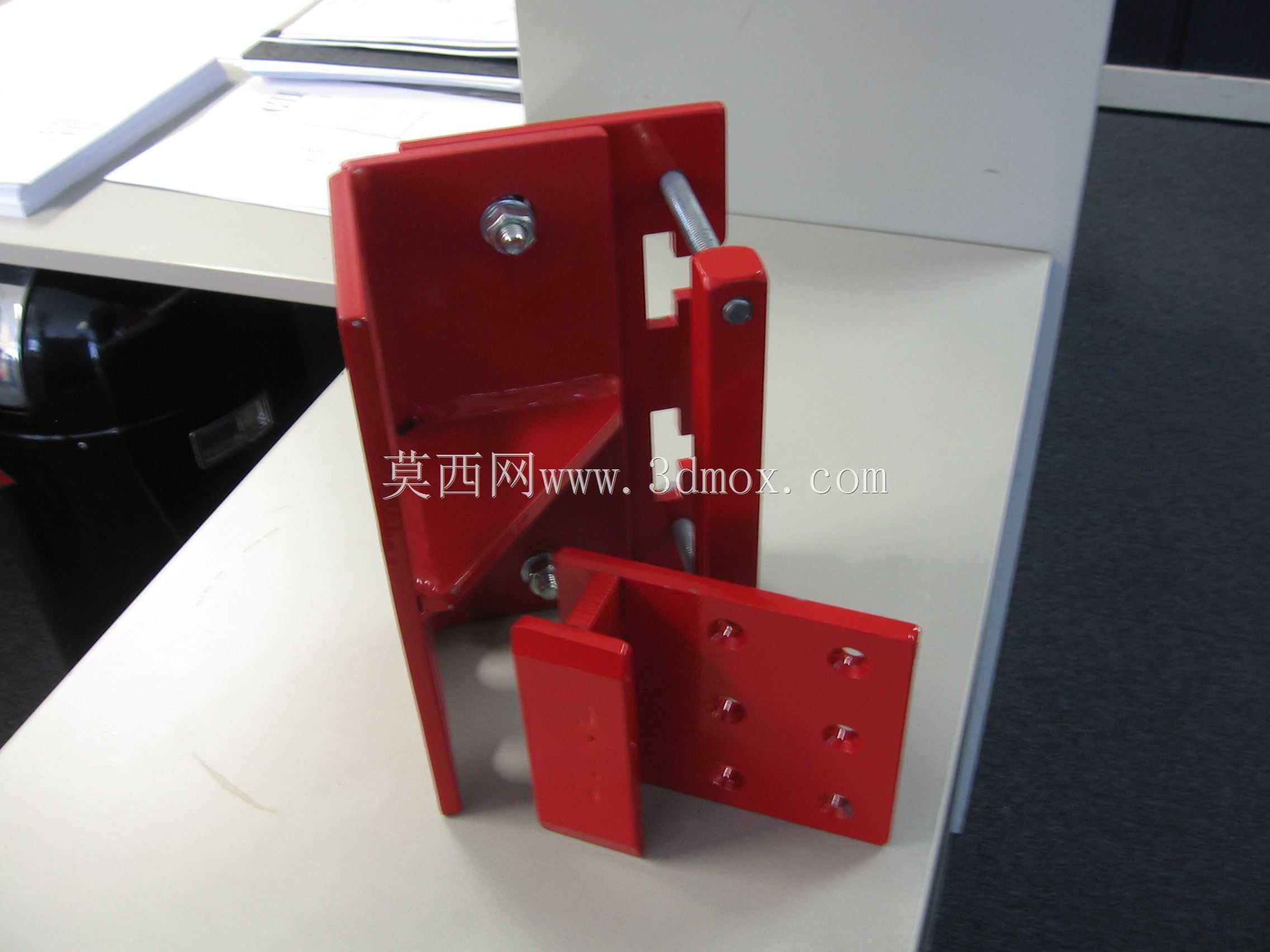

　　在工业装配、生产线辅具搭建、小型设备工位固定这类场景里，经常会遇到安装基准存在偏差、固定点位需要多维度微调的需求，常规的一体式焊接支架一旦焊死就无法调整位置，遇到安装面公差偏大、后期需要移位调整的工况就只能切割重焊，不仅耗费工时，还容易破坏原有安装基面的结构强度，这款三向可调的钢制T形支撑构件，就是针对这类现场痛点做的结构优化设计。从结构组成来看，整个构件以红色涂装的钢制型材作为主体基材，垂直安装面与水平支撑面呈90度直角排布，转角位置加焊了三角形加强筋板，用来抵消水平负载带来的弯矩，避免长期承重后直角位置出现形变开裂。垂直安装面上预留了四个沉头螺栓安装位，安装时可以将整个支架牢牢固定在竖直的墙面、设备立柱或者型材框架立面上，

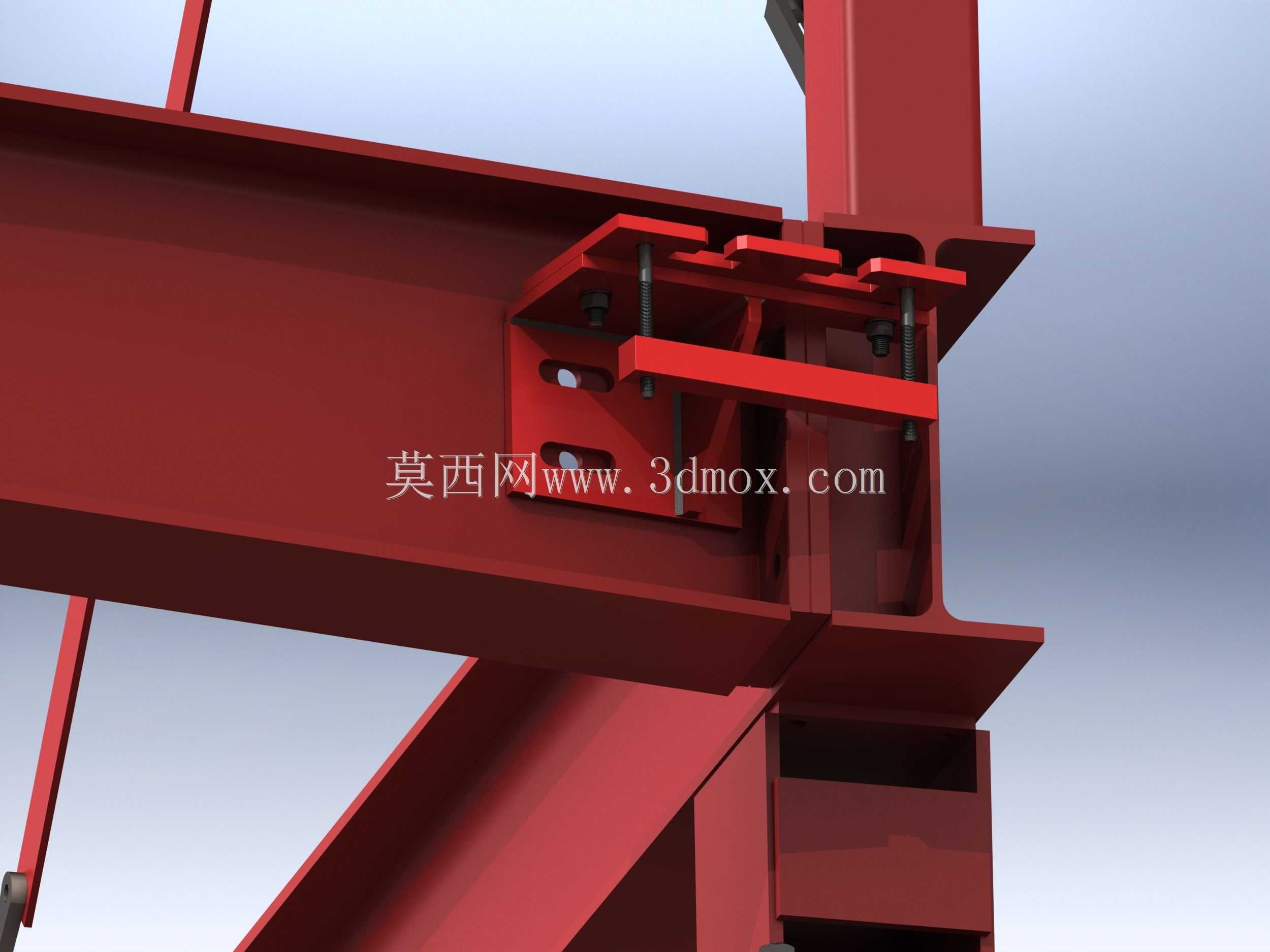

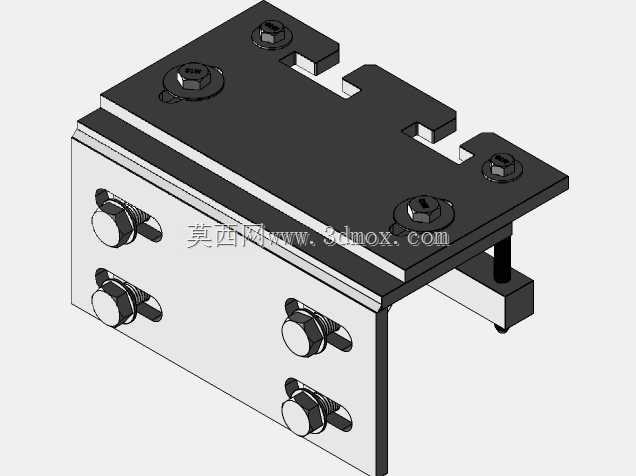

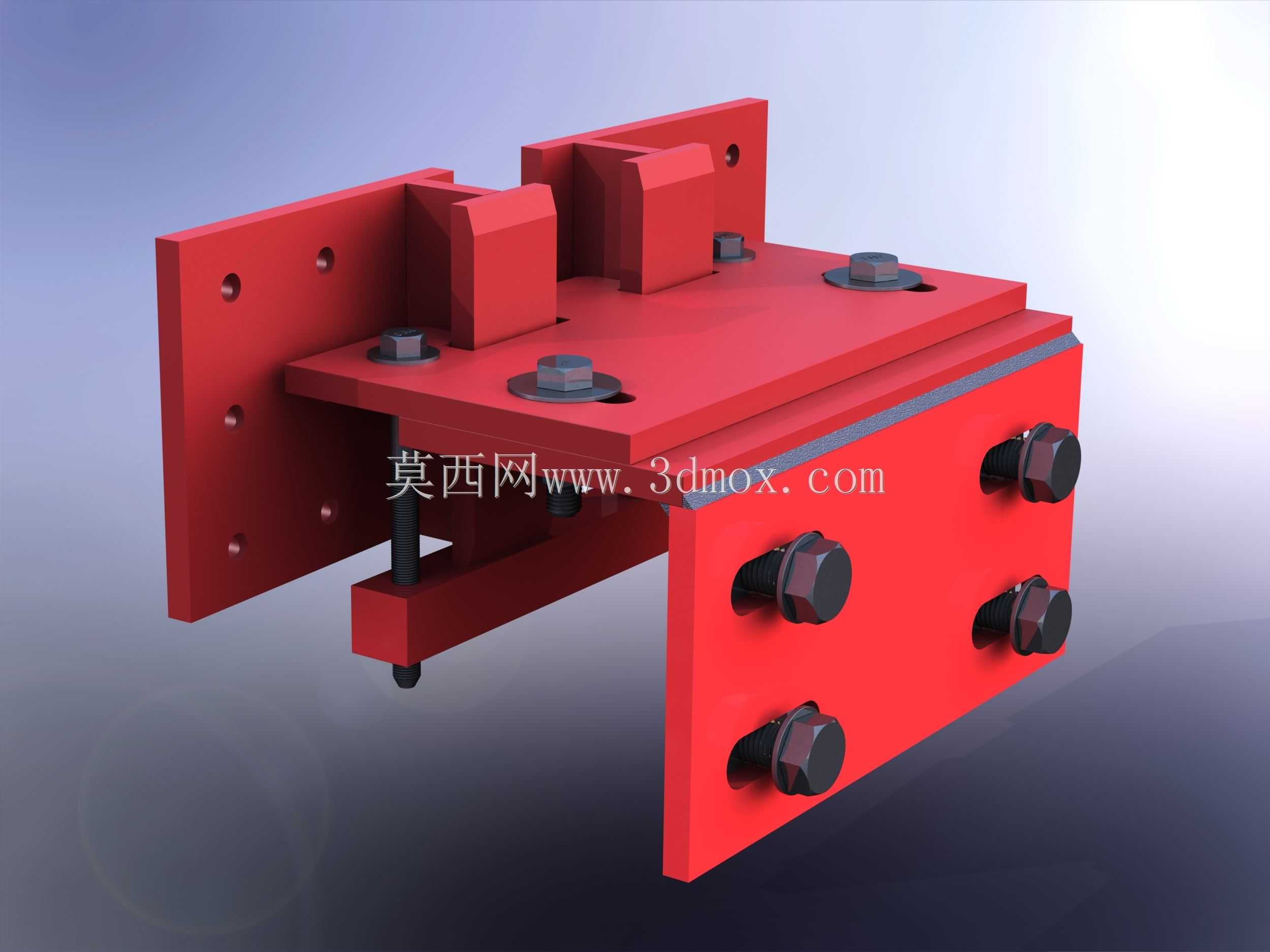

　　沉头结构能保证螺栓头不突出安装面，不会和后续装在支架上的部件产生干涉。水平方向的支撑臂采用活动式装配结构，和上部的夹紧座通过贯穿的调节螺栓连接，上部的夹紧座同样做了多槽位的卡接结构，配合三根竖向的调节螺栓，可以实现三个方向的位置微调：沿着水平支撑臂的长度方向可以调整伸出距离，沿着竖向螺栓的轴线方向可以调整支撑高度，夹紧座的横向槽位还能调整水平面上的左右偏移量，三个维度的调节量覆盖了现场安装最常出现的偏差范围，不需要额外加工垫片或者扩孔就能完成对位固定。从安装边界来看，垂直安装面的四个固定孔采用对称排布，孔位间距适配常见的工业铝型材槽距以及混凝土墙面的膨胀螺栓安装间距，不管是在型材框架上加装还是在砖混、钢结构墙面上固定都能直接适配，

　　不需要重新打孔改孔。水平支撑臂的截面尺寸经过承重校核，在常规工位辅件、小型管线托架、轻型操作面板这类负载下，形变量控制在机械安装允许的公差范围内，不会因为负载出现下垂偏移。连接用的螺栓全部采用标准外六角紧固件，日常维护调整只需要普通的开口扳手或者套筒就能操作，不需要专用工具，现场调试的便利性很高。和普通的固定式角码支架相比，这款可调T形支架的优势在于不需要在安装阶段就做到百分百的精准定位，前期可以先把垂直底座大致固定在安装基面上，再把需要固定的部件放在支撑臂上，通过三个方向的调节螺栓微调位置，等所有部件对位准确之后再拧紧所有固定螺栓完成锁死，哪怕后期生产线改造、设备移位需要调整支撑位置，只需要松开调节螺栓就能重新对位，

　　不需要拆卸整个底座，也不会破坏原有安装面的结构。表面的涂装采用工业级防锈喷涂工艺，在普通车间的非强腐蚀环境下能长期使用，不会因为受潮生锈出现螺栓锈死、基材锈蚀的问题，三角形加强筋的位置做了焊缝打磨处理，没有尖锐的焊渣凸起，安装调试的时候不会划伤操作人员，也不会出现应力集中导致的焊缝开裂问题。在实际选型使用的时候，需要注意根据承载的部件重量确认支撑臂的伸出长度，伸出距离越长对应的额定承载能力会相应降低，如果需要承载偏重的部件，可以在支撑臂下方额外加装斜向支撑件，和原有三角筋形成双重加强结构，进一步提升整体承重能力。上部夹紧座的槽口尺寸适配常见的方管、型材安装边，不需要额外加工转接件就能直接夹紧固定，对于一些需要经常拆装调整的工位辅件，这种可调结构能大幅减少拆装调整的工时，尤其是在多品种小批量的生产工位上，经常需要根据产品型号调整工装的位置，这种三向可调的支架不需要重新打孔安装，只需要微调螺栓就能快速完成工位切换，比传统的焊接支架适配性强很多。
