跨江通行下承式红拱肋桥梁结构

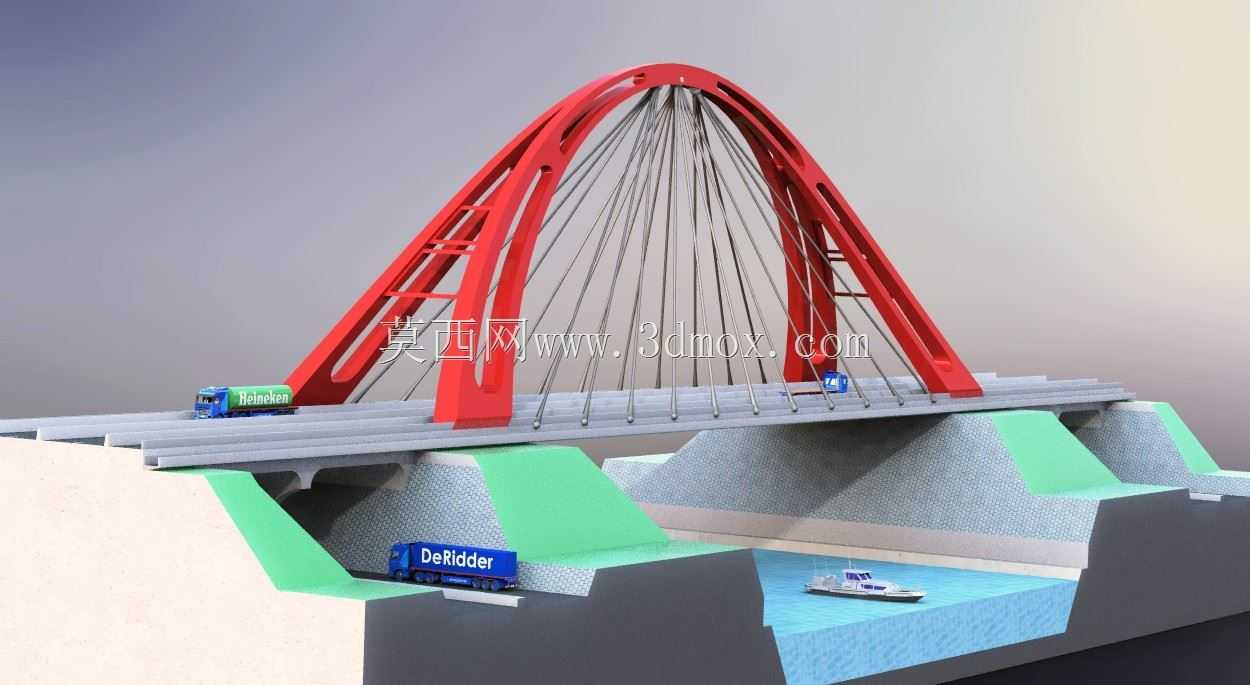

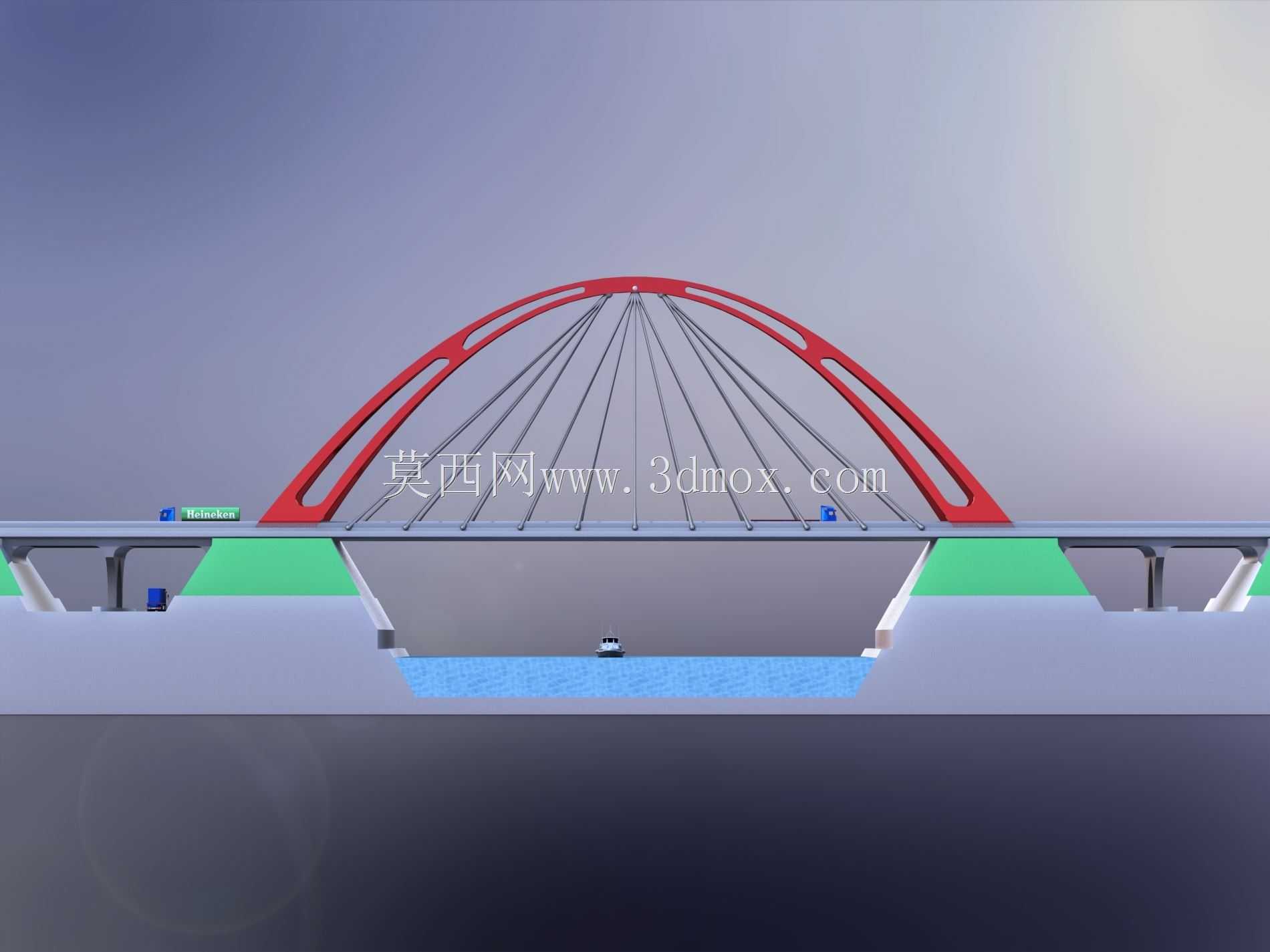

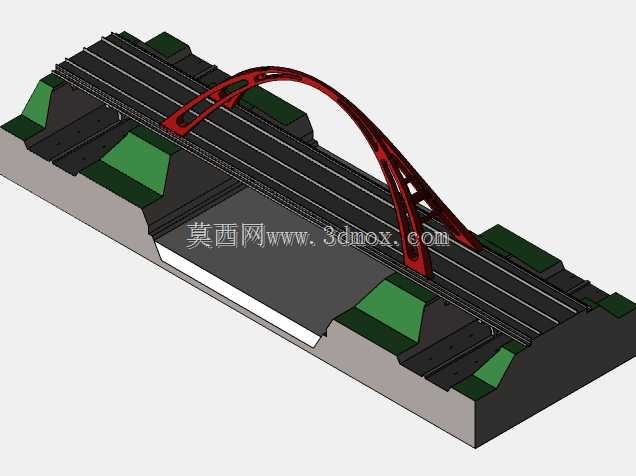

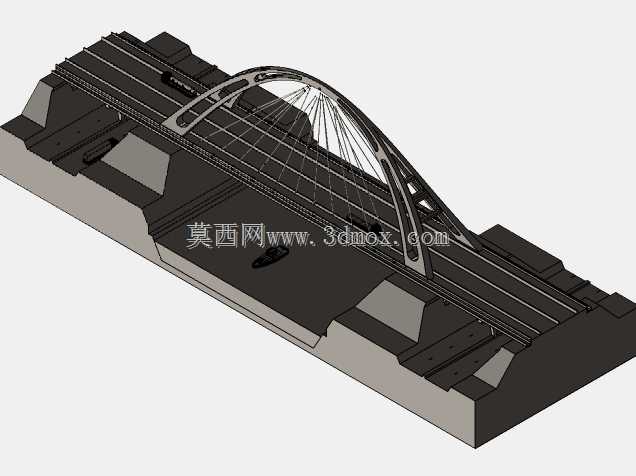

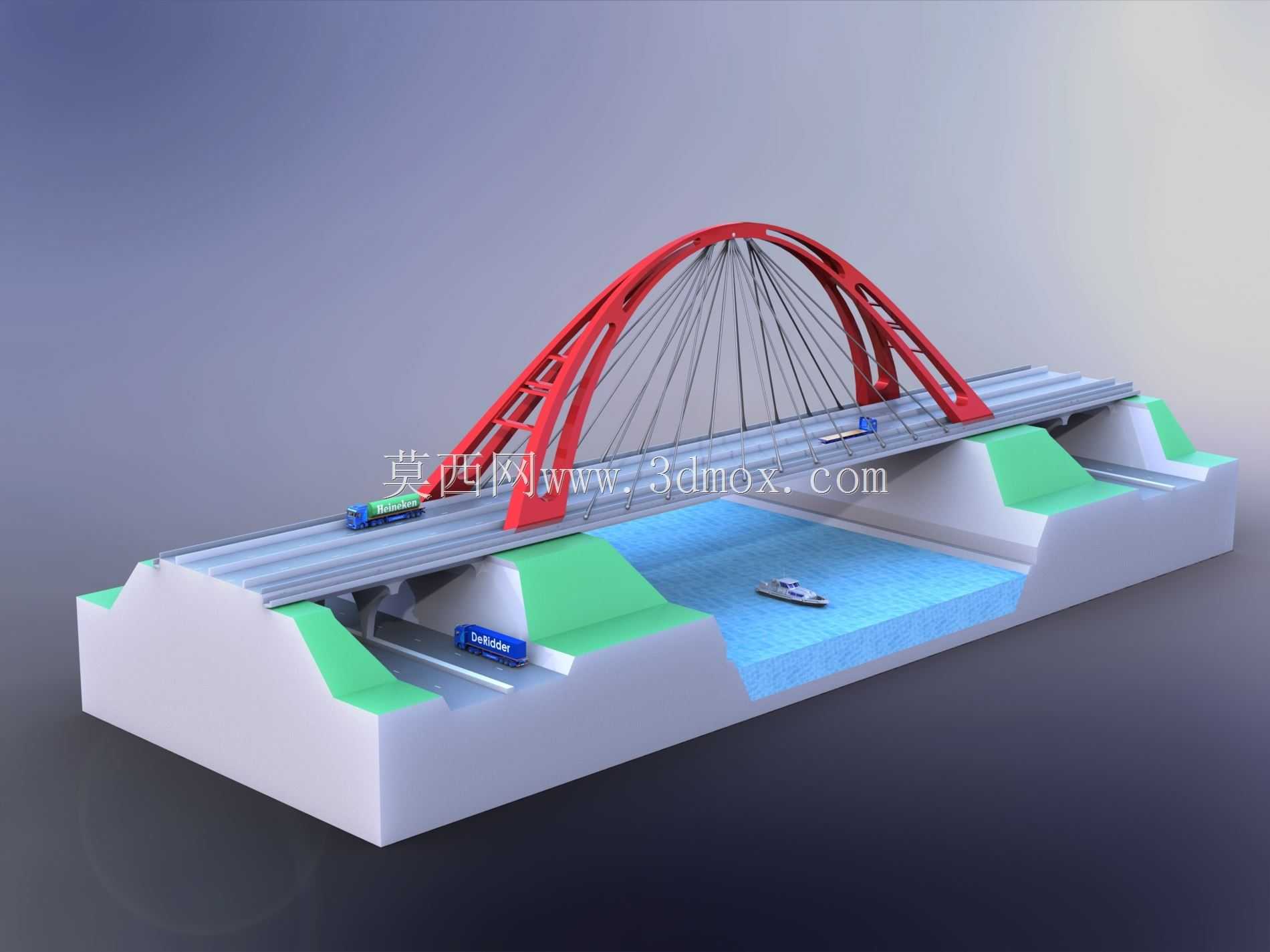

　　该桥梁结构采用下承式系杆拱布局，主拱圈为醒目的红色变截面箱型拱肋，双拱肋沿桥面中轴线对称布置，拱肋之间设置横向风撑保证整体抗扭刚度，避免车辆通行时的风致振动影响结构安全。吊杆采用平行钢丝束成品索，上端锚接于拱肋预设的锚垫板位置，下端与桥面系的横梁刚性连接，将桥面荷载均匀传递至拱肋，再通过拱脚支座传递至两侧桥台。桥面采用双向多车道布局，两侧设置防撞护栏与检修通道，桥面铺装层预留了排水坡度，可快速排除路面积水，避免冬季结冰影响行车安全。两侧桥台采用重力式混凝土结构，台背回填级配碎石并设置搭板，缓解桥头跳车问题，桥台外侧的锥坡采用生态护坡设计，兼顾边坡稳定与景观协调性。桥下通航区域预留了足够的净空高度，可满足内河小型船舶的通行需求，

　　通航孔两侧设置防撞墩，避免船舶偏航撞击拱脚结构。设计过程中首先根据通行荷载等级确定拱肋的矢跨比，矢跨比控制在1/5左右，平衡拱脚水平推力与桥面净空要求，拱肋截面从拱顶到拱脚逐渐加高，适配弯矩分布规律，减少材料冗余。吊杆间距根据桥面横梁的布置间距确定，保证每根吊杆的受力均匀，避免出现个别吊杆索力过大的疲劳问题。桥面系采用钢混组合梁结构，钢梁部分承受拉应力，混凝土桥面板承受压应力，充分发挥两种材料的力学性能，同时降低结构自重。安装阶段需先完成两侧桥台与拱脚基础的施工，再分段吊装拱肋节段，在跨中位置完成合龙，之后对称张拉吊杆，逐步调整索力至设计值，最后铺设桥面板与附属设施。安装过程中需严格控制拱肋的线形偏差，

　　保证成桥后的拱轴线与设计线形误差在允许范围内，避免附加内力影响结构使用寿命。该结构适用于城市内河、景观河道的跨线通行场景，红色拱肋兼具结构受力功能与景观标识作用，可成为区域内的地标性交通设施，相比传统梁式桥，同等跨度下结构高度更低，对两岸接线的高程要求更小，可减少两岸引桥的长度，降低整体工程投资。
