多层住宅外置悬挑式阳台建筑结构设计

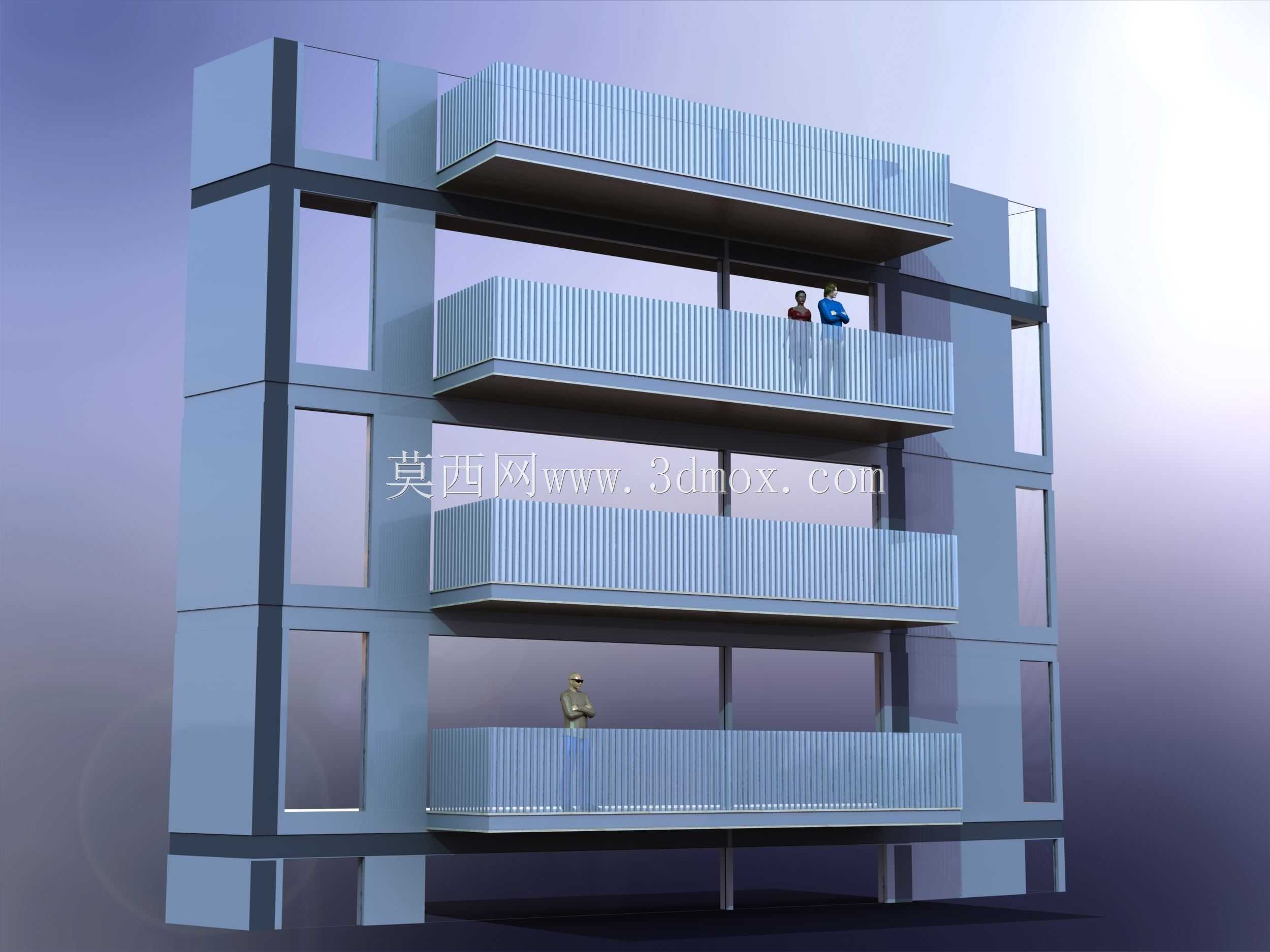

　　该结构为多层民用住宅配套的外置悬挑阳台，核心应用于商品住宅、公寓类居住建筑的外立面配套，作为室内空间向室外延伸的半开放功能区域，承担住户日常晾晒、临时休憩、户外置物的实际使用需求，同时作为建筑外立面的核心构成元素，直接影响建筑整体立面的视觉韵律与层次感。从结构设计逻辑来看，该阳台采用板式悬挑的受力形式，依托建筑主体的剪力墙或框架梁作为受力支撑点，阳台板与主体结构整浇连接，避免后期加装带来的受力隐患，栏板部分采用竖向密肋式金属构造，既满足临边防护的安全高度要求，又能保证立面的通透感，减少实体栏板带来的采光遮挡问题。在实际安装边界控制上，单组阳台的悬挑长度控制在1.5米至1.8米的常规民用建筑舒适区间，开间尺寸匹配对应室内房间的面宽，

　　单户阳台面宽控制在3.6米至4.2米区间，适配常规三居室、两居室的卧室或客厅外接需求，栏板高度严格控制在1.1米的民用建筑临边防护强制标准以上，竖向肋条的净间距控制在0.11米以内，避免儿童攀爬坠落的安全隐患。从功能特性层面，该阳台结构预留了后期装修的荷载余量，除了常规的活荷载取值满足民用建筑阳台2.5kN/㎡的规范要求外，还在栏板内侧预留了晾衣架、外置空调机位的安装点位，部分楼层的阳台转角位置预留了管线穿设的预留洞，方便住户后期加装遮阳设施、阳台给排水管线。设计过程中充分考虑了立面的统一性，不同楼层的阳台外轮廓完全对齐，栏板的竖向肌理从底层贯通至顶层，形成连续的竖向视觉线条，搭配建筑主体的横向框架梁，形成横竖交错的立面构成关系，

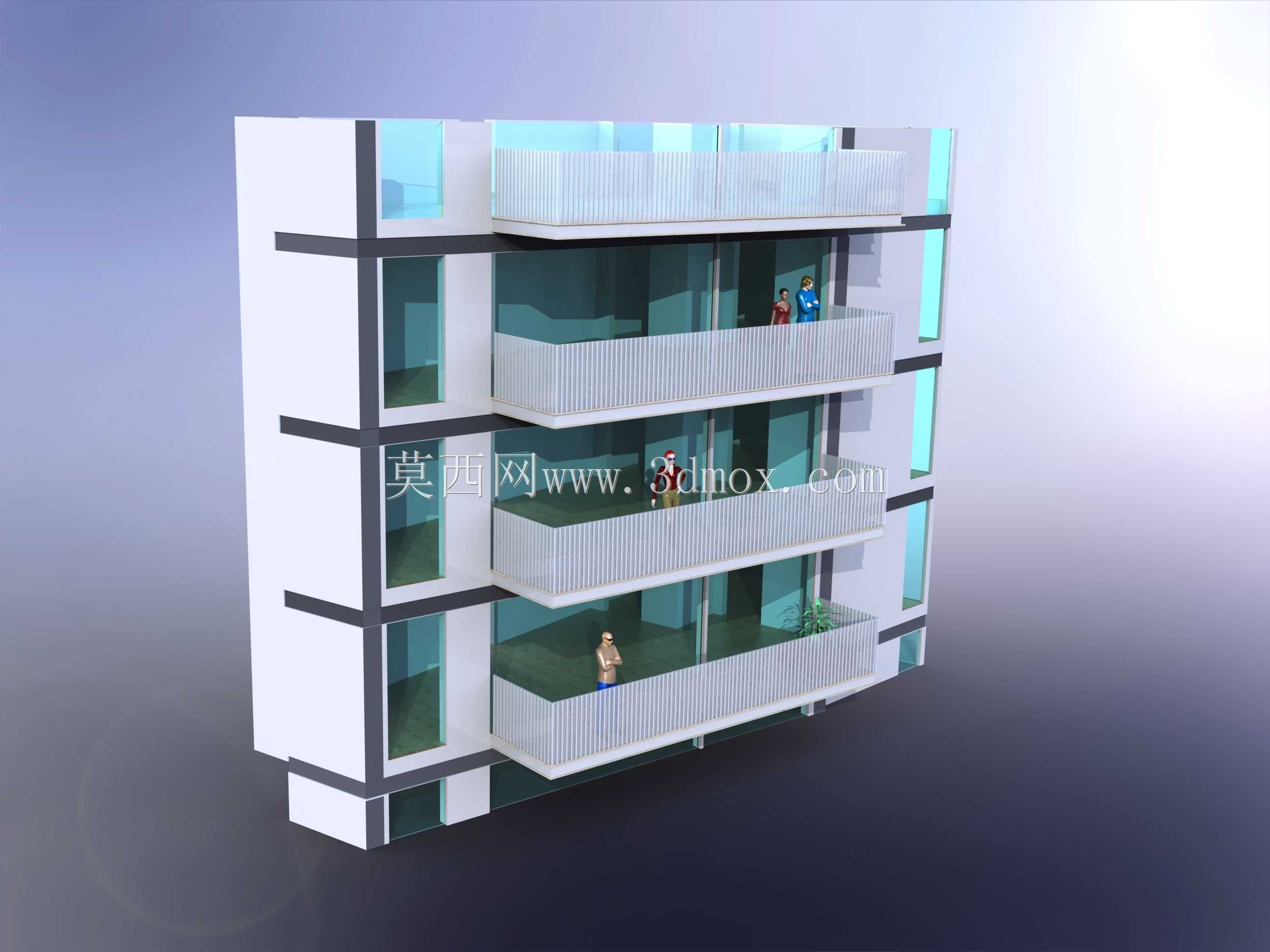

　　弱化了多层住宅的厚重感。在结构细节处理上，阳台板表面设置了1%的找坡坡度，坡向阳台外侧的排水滴水线，避免雨水倒灌进入室内，栏板与阳台板的交接位置做了圆弧过渡处理，减少应力集中的同时，也避免后期使用过程中积灰留垢，降低清洁维护的难度。从三维建模的实现角度，该结构采用参数化建模思路，先确定主体建筑的轴网定位，再根据悬挑长度生成阳台板的基础实体，之后通过阵列命令生成竖向栏板肋条，再对不同楼层的阳台组件进行整体阵列，保证各层阳台的定位偏差控制在建模精度允许范围内，同时对栏板的金属材质、建筑主体的混凝土材质做了区分，方便后续渲染出图时直观呈现立面材质的搭配效果。在实际工程应用中，这类悬挑阳台结构还需要配合建筑的节能设计，

　　阳台板与主体结构连接的位置需要做保温断桥处理，避免形成热桥影响室内的保温隔热效果，栏板的金属构件需要做防腐防锈处理，适配户外长期日晒雨淋的使用环境，连接节点采用螺栓加焊接的组合固定方式，保证长期使用的结构稳定性，避免出现栏板松动、脱落的安全问题。
