模块化户外派对帐篷支撑框架角接结构

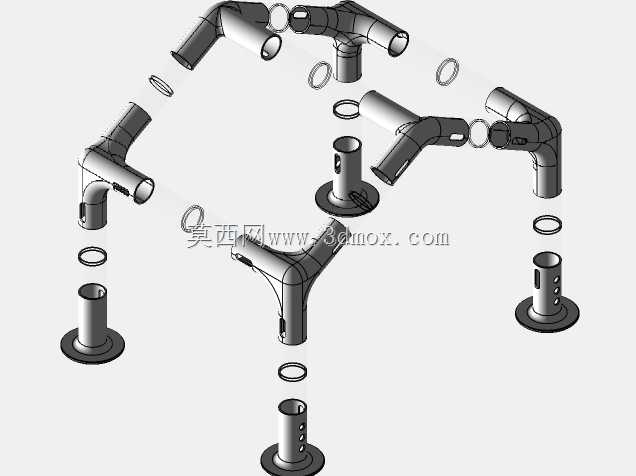

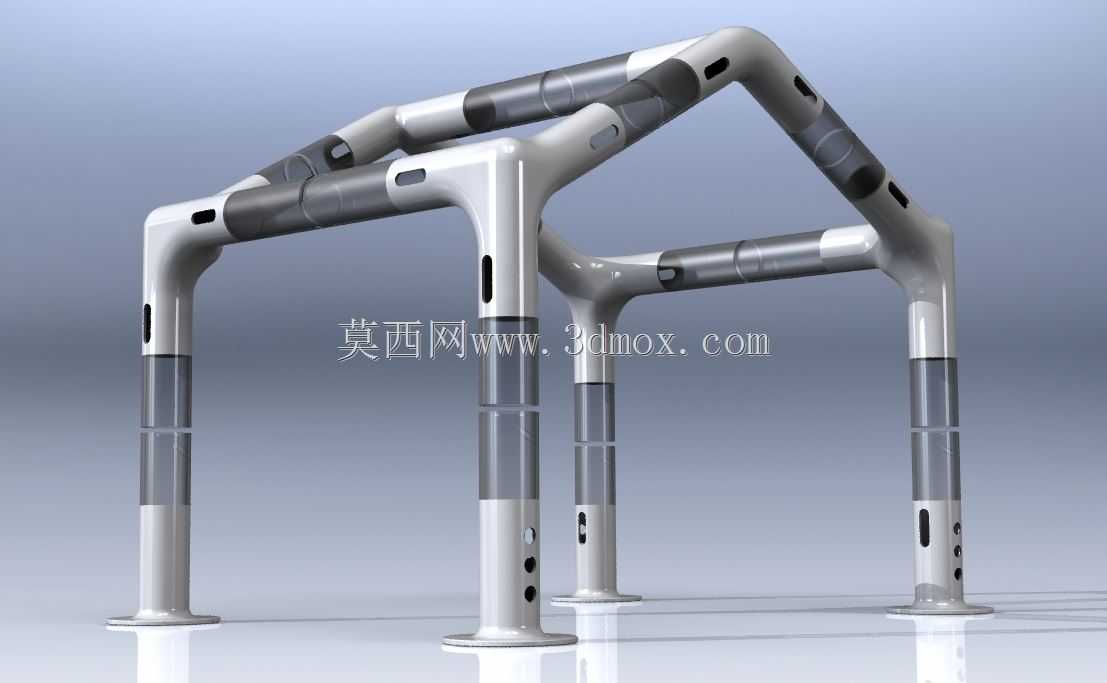

　　该角接结构是模块化快装派对帐篷的核心受力连接件，主要应用于户外临时聚会、商业快闪活动、小型户外庆典等场景的帐篷搭建作业，承担多向杆件的力流传递与框架形态定位作用，替代传统帐篷采用的绑带、插接式简易角接，大幅提升框架整体抗侧倾、抗风载能力。从实际使用场景来看，这类角接结构适配的帐篷多为无地钉快装部署场景，常见于硬质铺装的广场、露台、商业外摆区域，无法通过传统地锚牵拉实现抗风固定，因此框架自身的节点刚性直接决定整体结构稳定性，该角接件通过多通位的一体化成型结构，将竖向支撑腿、斜向屋面梁、横向拉结杆的连接节点整合为单一构件，消除多件拼接带来的装配间隙与应力集中点。在功能特性层面，该角接件预留了多组不同管径的插接位，

　　分别对应不同受力方向的杆件：竖向插接位适配落地支撑腿，插接深度经过受力核算，可传递竖向静载与水平风载产生的弯矩；斜向插接位适配屋面斜梁，角度匹配常规双坡帐篷的屋面坡度，保证斜梁插接后可自然形成规整的屋面排水坡度，避免篷布积水；横向插接位用于连接同高度的水平拉结杆，形成框架的水平抗侧力体系，减少单根立柱的长细比，提升整体框架的抗扭性能。构件表面预留的长圆孔为杆件锁止位，装配时将杆件插入对应接口后，通过弹簧销或快装螺丝穿入长圆孔即可完成锁止，无需额外工具即可完成单人装配，拆卸时仅需按压锁止销即可拔出杆件，大幅提升临时帐篷的搭建与拆除效率。从设计思路来看，该角接件采用等强度设计逻辑，不同插接位的壁厚根据对应杆件的受力大小做差异化设置：

　　竖向支撑腿插接位承受的压弯复合载荷最大，因此该区域壁厚做加厚处理，过渡区域做圆弧倒角避免应力集中；斜梁与横向拉杆插接位主要承受轴力与部分弯矩，壁厚在满足强度要求的前提下做轻量化优化，减少构件自身重量，降低运输与搬运负担。构件外部的分段式包覆结构一方面做了圆角过渡处理，避免搭建过程中尖锐棱角划伤作业人员或划破篷布，另一方面不同材质的分段包覆可区分不同插接位的对应杆件，降低现场装配的错装概率，即使无装配经验的人员也可通过外观颜色或纹理区分对应接口，减少装配失误。在外形尺寸与安装边界层面，该角接件的外接轮廓控制在常规帐篷杆件的外包尺寸范围内，不会出现突出的棱角剐蹭篷布，竖向支撑腿插接位的底部端面与支撑腿法兰盘的安装间隙经过核算，

　　保证支撑腿落地后角接件底部距离地面留有足够间隙，避免地面积水浸泡构件，提升户外使用的耐候性。斜向插接位的角度经过多轮场景验证，适配的屋面坡度既可以保证雨水快速顺坡流下，不会在篷布表面积水，也不会因坡度过大导致篷布张拉过度出现撕裂风险。横向插接位的高度设置在人体站立时的肩部以上位置，避免框架内部的横向杆件磕碰人员头部，同时保证帐篷内部的有效使用净高满足人员站立活动、摆放小型桌椅与活动物料的需求。构件的插接公差经过严格控制，既保证杆件可以顺畅插入，不会出现过紧导致装配困难，也不会因间隙过大导致框架出现晃量，装配完成后整体框架的节点转角位移控制在安全范围内，在常规户外风力条件下不会出现明显晃动，保障活动参与人员的使用安全。
