带木制踢脚板的快装式安全防护栏杆

　　在工业生产现场的临边区域、设备检修工位、临时作业分区、仓储通道边界等场景中，临边坠落、物件滚落是高频出现的安全隐患，这类防护设施的选型，往往需要兼顾防护可靠性、安装便捷性、场地适配性以及重复周转使用的需求，传统的焊接式固定护栏虽然结构强度充足，但安装时需要在地面钻孔打膨胀螺栓，不仅破坏原有地坪结构，拆装转运耗时耗力，遇到临时作业场景调整防护边界时，固定护栏的灵活性短板会被无限放大，无法满足现场快速布设的要求。这款带木制踢脚板的安全栏杆，正是针对这类现场痛点完成的结构设计，整套护栏采用分段模块化的结构形式，单段护栏主体为圆管弯折成型的框架结构，搭配三道平行设置的横向横杆，横杆间距符合安全防护规范中关于防止人员穿越、翻越的间距要求，

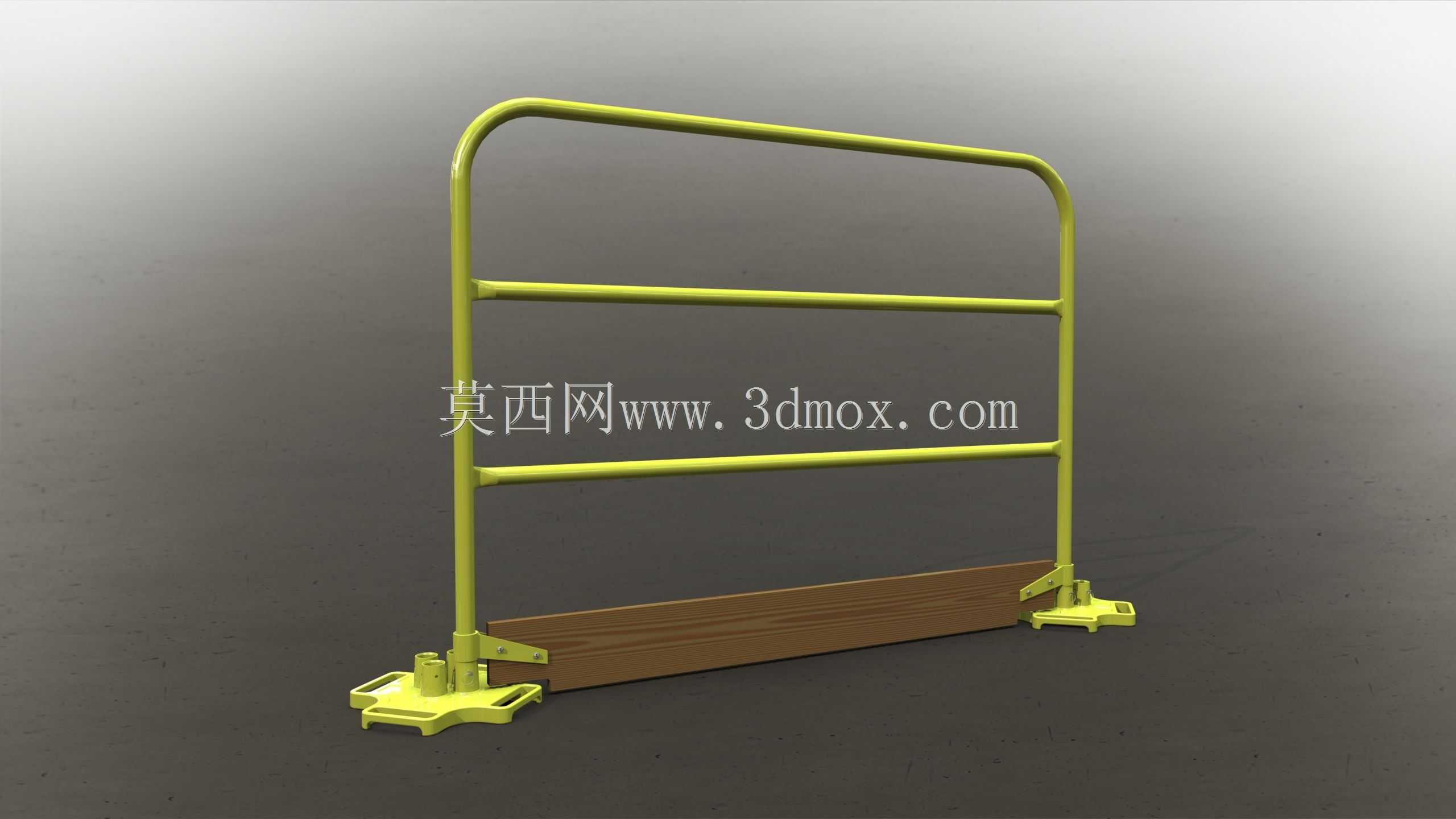

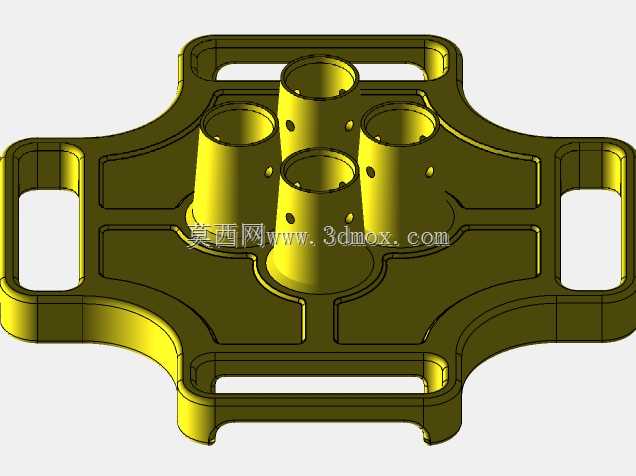

　　避免出现防护间隙过大导致的人员意外探出或坠落风险。护栏底部配套的快装式固定底座，是整套结构实现无钻孔安装的核心部件，底座采用重型压铸结构，底部带有增大接触摩擦力的防滑结构，放置在平整的混凝土地坪、钢板平台面时，依靠自身配重与接触面摩擦力即可实现护栏的稳定固定，不需要对地面做任何钻孔、焊接处理，单段护栏的安装仅需将护栏底部的插脚对准底座的对应卡槽卡入即可，单人即可完成整段护栏的布设作业，遇到作业区域调整需要转移防护位置时，仅需向上拔出护栏段，搬移底座到新的位置即可重新组装，全程不需要额外的安装工具，大幅提升临时防护场景的布设效率。护栏底部配套的木制踢脚板，采用高密度实木板加工成型，沿护栏段的底部通长设置，

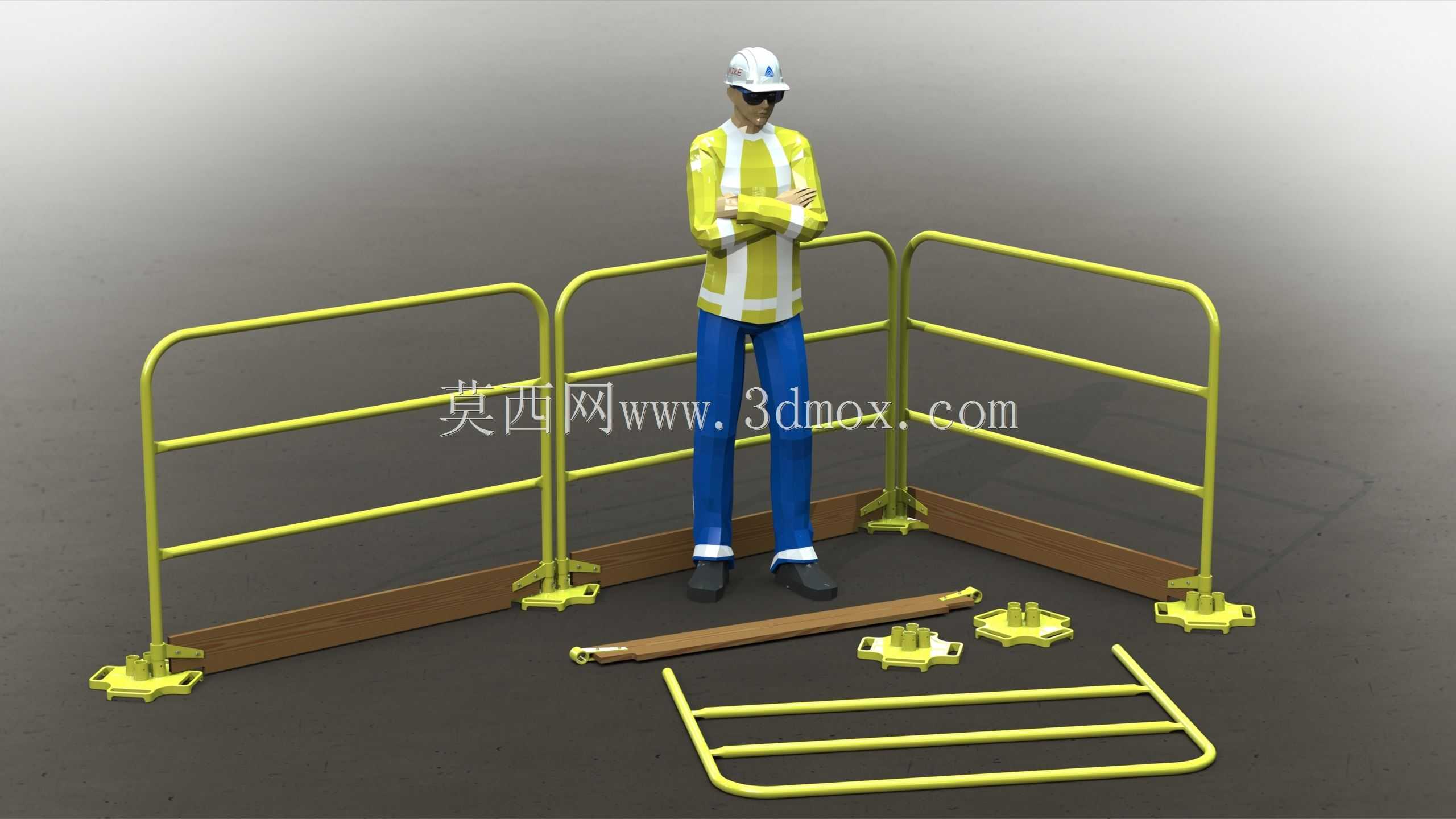

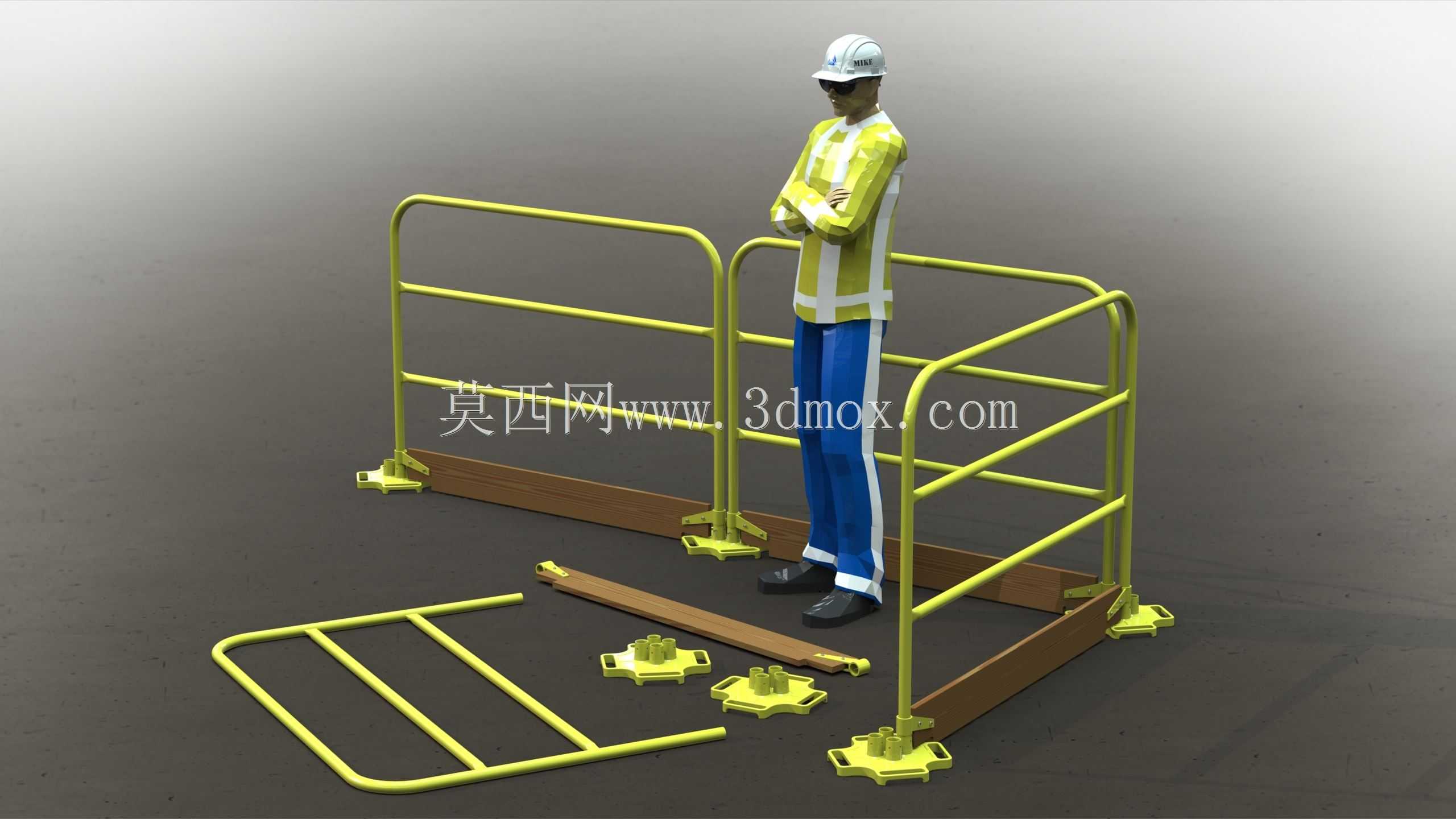

　　踢脚板的上边缘高度满足防护规范中防止工具、零件、边角料从护栏底部滚落至临边区域或下方作业面的要求，相比金属材质的踢脚板，木制踢脚板在受到小件物体撞击时不会产生尖锐的金属碰撞噪音，同时自身具备一定的缓冲性能，即使作业人员脚部意外磕碰至踢脚板位置，也能降低磕碰伤害程度，踢脚板与护栏框架之间采用快装卡扣连接，长时间使用出现磨损、磕碰损坏时，不需要更换整段护栏，仅需拆卸卡扣更换对应长度的踢脚板即可，降低后期维护的物料成本。从安装边界的适配性来看，单段护栏的长度尺寸经过标准化设计，既可以沿直线方向连续拼接形成长距离的防护边界，也可以搭配配套的转角底座实现90度转角位置的防护衔接，不会出现转角位置的防护缺口，护栏的整体高度设置在成年人腰腹位置，既能够起到有效的临边防护阻拦作用，也不会因为高度过高遮挡作业人员的观察视线，方便现场管理人员观察防护区域内的作业状态。在结构细节的处理上，护栏所有的圆管弯折位置都做了圆弧过渡处理，没有尖锐的直角焊口或外露毛刺，避免人员意外剐蹭时造成划伤，护栏表面采用醒目的黄色防腐涂层，符合工业现场安全防护设施的颜色识别要求，即使在光线不足的车间内部或地下作业区域，也能让作业人员清晰识别到防护边界的位置。这类快装式防护栏杆的适用场景非常广泛，除了生产车间的设备周边防护、平台临边防护之外，也可以用于仓储区域的货位边界分隔、展会现场的临时区域围挡、施工检修现场的临时作业区隔离，由于整套结构不需要做永久固定，对于租赁厂房、

　　临时作业场地这类不允许破坏地坪结构的场景，适配性远高于传统的固定式焊接护栏。在三维建模的过程中，这套结构的建模逻辑需要重点关注几个配合位置的尺寸公差：护栏底部插脚与底座卡槽的配合间隙需要控制在合理范围，既要保证安装时插拔顺畅，也要避免间隙过大导致护栏安装后出现晃动；相邻护栏段拼接位置的对接结构需要保证对齐后没有明显的错位缝隙，确保连续拼接后的护栏整体平直；踢脚板的安装卡扣位置需要与护栏竖杆的位置精准对应，避免安装时出现卡扣无法对齐的问题；底座的底部接触面需要做平面度处理，保证放置在地面时不会出现单点接触导致的护栏倾斜。从实际使用的反馈来看，这类无钻孔快装护栏的周转复用率是传统固定护栏的数倍，单次安装的时间成本仅为传统膨胀螺栓固定护栏的十分之一，在频繁调整防护布局的检修作业场景中，这种结构优势体现得尤为明显，同时木制踢脚板的更换成本远低于金属踢脚板，长期使用的综合维护成本更低。
