五层菱形覆层高餐厅展馆建筑结构设计

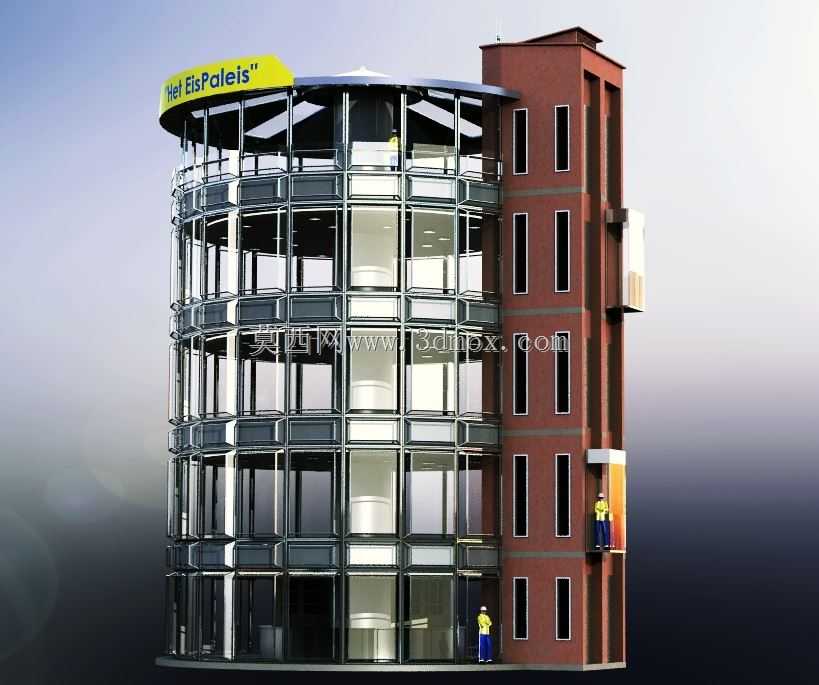

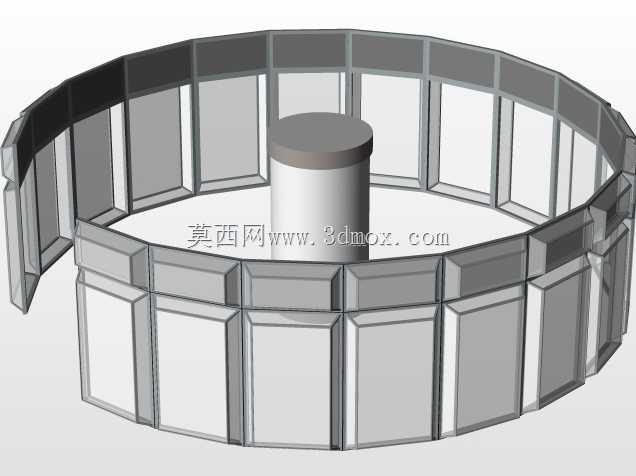

　　该建筑模型还原的是五层楼高的餐饮类展馆建筑，整体采用双体拼接的布局逻辑，一侧为圆形通透玻璃钢结构的主用餐空间，另一侧为红砖砌筑的竖向交通核心筒，二者通过每层的连廊结构实现连通，兼顾了公共用餐区的开阔视野需求与交通核的结构稳定性要求。圆形主用餐区采用菱形排布的天然石材覆层作为外立面装饰框架，框架之间嵌入全幅落地玻璃，既保证了室内用餐空间的自然采光率，也让外立面呈现出富有韵律的几何质感，覆层框架采用型钢焊接作为内部支撑，石材板块通过干挂工艺固定在支撑骨架上，安装时需预留2-3mm的伸缩缝以适配不同季节的材料热胀冷缩变形，避免石材板块出现挤压开裂的问题。竖向交通核心筒采用红砖砌筑的实体结构，筒体内整合了两部垂直电梯，

　　其中一部为常规客用食品电梯，承担餐品转运与日常客流通勤的功能，另一部为全透明景观电梯，电梯井道采用钢结构框架搭配钢化玻璃围护，运行过程中乘客可直接观赏外部景观，同时电梯井道与核心筒墙体之间设置了减震垫层，降低电梯运行时的振动对用餐区的噪音干扰。建筑顶层设置了开放式屋顶露台，露台周边采用与下层风格统一的玻璃护栏，既满足临边防护的安全要求，也不会遮挡露台的观景视线，露台地面采用防滑防腐的户外专用铺装材料，预留了户外餐位摆放与小型活动举办的空间。圆形主空间内部设置了大型内柱带螺旋楼梯，楼梯围绕中心承重柱盘旋而上，从一层直达顶层露台，楼梯踏步采用防滑石材铺设，扶手采用不锈钢与玻璃组合的样式，既承担了竖向交通的补充功能，

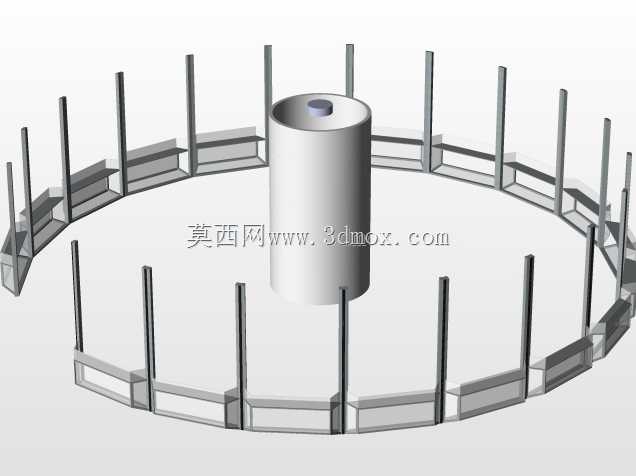

　　也成为建筑内部的视觉核心，螺旋楼梯的中心柱采用钢筋混凝土浇筑，与建筑基础整体连接，保证楼梯结构的整体抗侧移能力，楼梯踏步板通过预埋的钢构件与中心柱、周边框架梁连接，每级踏步的荷载取值按照公共建筑人流密集场所的标准设定，满足大流量通行的承重要求。在结构边界设计上，圆形用餐区的柱网采用环形排布，外围钢柱沿圆周均匀设置，柱距根据外立面菱形模块的尺寸做了对应匹配，保证外立面覆层模块可以直接固定在柱间支撑上，减少额外的转接构件用量；红砖核心筒的墙体厚度按照承重与防火要求设置，墙体与圆形钢框架之间每层都设置了刚性连接节点，保证两个结构单元在水平荷载作用下可以协同变形，避免出现不均匀沉降或者风振下的错位问题。建筑入口设置在圆形区域的底层，

　　入口处做了挑檐设计，挑檐采用钢结构悬挑，上方设置了建筑标识牌的安装位，标识牌采用弧形设计匹配圆形建筑的外立面轮廓。从实际应用场景来看，这类建筑可作为城市公共空间的景观餐厅、主题展馆使用，通透的外立面设计可以最大化利用周边景观资源，双交通核的设计可以有效分流用餐客流与服务流线，避免餐品转运与客人通行的流线交叉，螺旋楼梯的设置也可以在高峰时段分担电梯的通勤压力，同时丰富内部空间的动线体验。设计过程中针对圆形区域的曲面玻璃做了分块优化，将曲面拆分为多块平板玻璃拼接，降低玻璃加工与安装的难度，同时控制每块玻璃的尺寸在常规运输与安装的允许范围内，减少特殊定制带来的施工难度；石材覆层的菱形模块也做了标准化拆分，除了顶部与底部的少量异形件，大部分模块尺寸统一，可实现批量加工，提升现场安装效率。核心筒内的电梯井道尺寸严格按照所选电梯型号的安装要求预留，井道壁预留了电梯导轨支架的预埋点位，同时在电梯停靠的每层位置预留了门洞与呼梯面板的安装位，食品电梯的轿厢尺寸按照餐车通行的需求设定，可满足大型餐车与食材转运的使用需求。屋顶露台的排水采用有组织外排水设计，排水坡度坡向核心筒侧边的雨水口，雨水通过核心筒内的雨水管排至地面管网，避免露台积水影响使用；露台周边的护栏高度按照临空防护的安全标准设置，护栏玻璃采用夹胶钢化玻璃，即使出现破损也不会发生坠落伤人的问题。
