特洛伊主题阿喀琉斯之剑造型结构设计

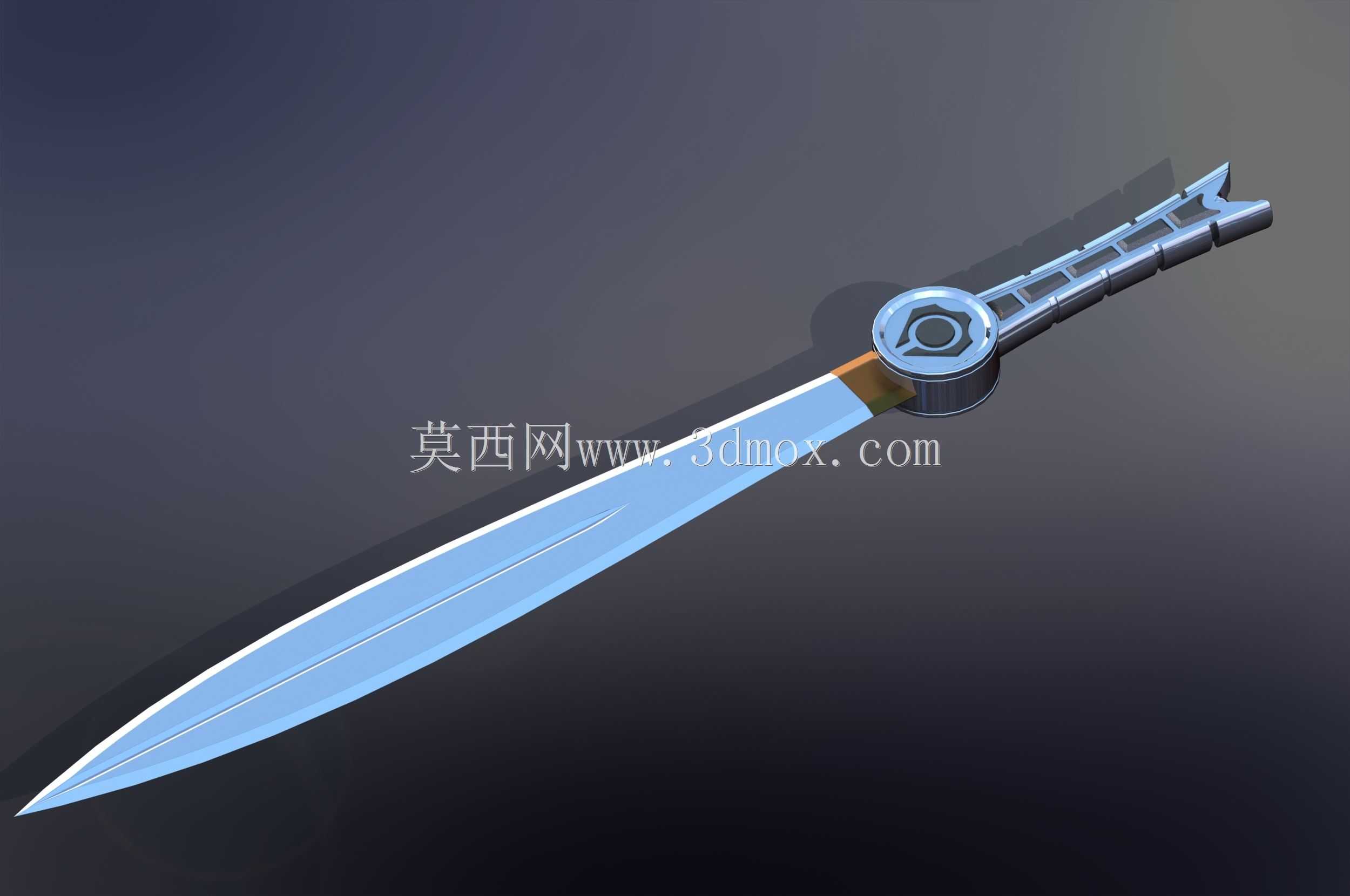

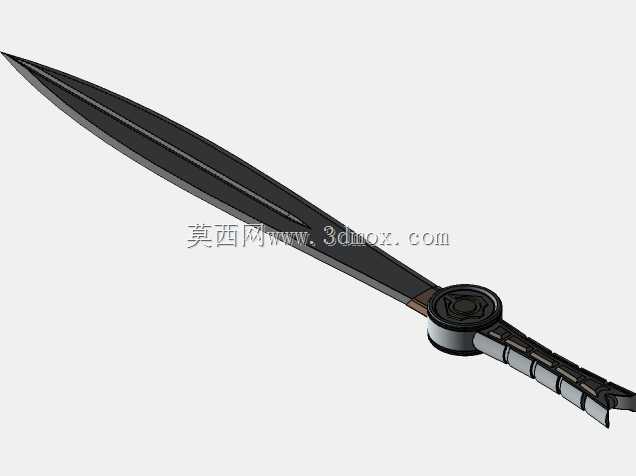

　　该剑体结构设计参考影视IP中特洛伊战争阿喀琉斯的佩剑设定，在还原影视视觉特征的基础上，兼顾实体道具制作与结构合理性，可应用于影视道具制作、文创周边开发、冷兵器文化展示、cosplay活动装备制作等多个场景。从结构拆分来看，整体分为剑身、护手、剑柄三个核心装配段，各段之间采用过盈配合加定位销的连接方式，避免使用粘接工艺带来的结构强度不足问题，适配金属、树脂、PLA等多种加工材质的生产需求。剑身部分采用对称双开刃结构设计，刃部做了0.3mm的钝化处理，在保留视觉锋利感的同时，避免实体制作后出现割伤风险，剑身中部设置贯通式血槽结构，一方面还原传统长剑的结构特征，另一方面可有效降低整体重量，减少长时间手持的负重感，

　　剑身根部与护手连接位置设置1.5mm的定位凸台，装配时可直接嵌入护手对应的定位槽内，保证剑身与剑柄的同轴度误差控制在0.2mm以内，避免出现装配后剑身歪斜的问题。护手部分采用圆盘式结构设计，中心设置贯通式装配孔，孔壁做防滑滚花处理，与剑身根部的凸台过盈配合后，可有效抵抗劈砍动作带来的扭转力矩，护手表面做环形凹槽纹理设计，既提升视觉层次感，也可在手持时阻挡手部向剑身方向滑动，提升握持安全性。剑柄部分采用镂空梯段式结构，每段镂空位置做R2的圆角过渡，避免应力集中导致的柄部断裂问题，柄部整体按照人体工学做1.5度的微弧设计，贴合手掌握持时的自然弯曲弧度，柄尾设置分叉式尾椎结构，既还原影视设定中的造型特征，也可在装配时作为配重块的安装位，

　　通过调整尾椎内部的配重填充量，将整剑的重心控制在护手前3cm的位置，符合手持冷兵器的重心平衡要求，保证握持时的操控灵活性。从安装边界来看，整剑装配完成后总长度控制在85cm左右，剑身宽度最宽处为5.2cm，剑柄握持段直径为2.8cm，适配绝大多数成年人的手掌握持尺寸，各零部件的拆分结构均满足3D打印、数控铣削、铸造等多种加工工艺的公差要求，最小壁厚控制在2mm以上，避免加工过程中出现薄壁变形、破损的问题。在设计过程中，对所有外露棱边均做了圆角处理，除刃部的视觉钝化处理外，护手、剑柄的所有边角均做R1以上的圆角，避免实体制作后出现尖锐边角带来的安全隐患，各装配面的公差按照IT7级精度设计，既保证装配时的紧密性，

　　也不会出现过盈量过大导致的装配困难问题。针对不同的应用场景，该结构可做对应的参数调整，若用于影视实拍道具，可将材质替换为铝合金搭配木质柄部，进一步降低整体重量，适配长时间拍摄的握持需求；若用于文创展示藏品，可采用不锈钢材质做镜面抛光处理，提升金属质感与收藏价值；若用于cosplay活动装备，可采用树脂材质做表面喷涂处理，在控制成本的同时降低整体重量，提升穿戴活动的便利性。
