在城市核心商务区的建筑规划与方案展示环节,这类超高层商务塔楼的三维结构模型,是方案汇报、效果核验、周边业态适配分析的核心载体。不同于常规民用建筑的结构逻辑,超高层办公楼的设计首先要平衡城市天际线视觉效果、内部空间利用率、结构抗侧力性能三者的关系,建模过程中需要先梳理核心筒与外框柱网的排布逻辑,再逐层细化外立面的幕墙分格、设备层的外凸结构、顶部附属通讯设施的安装位置。从实际应用场景来看,这类模型可用于建筑方案阶段的日照模拟分析,通过还原建筑的实际外轮廓与层高参数,计算不同时段建筑对周边地块的日照遮挡范围,为规划部门的审批提供可视化依据;也可用于幕墙施工单位的前期下料核算,通过提取外立面的分格尺寸,统计不同规格幕墙单元的数量,

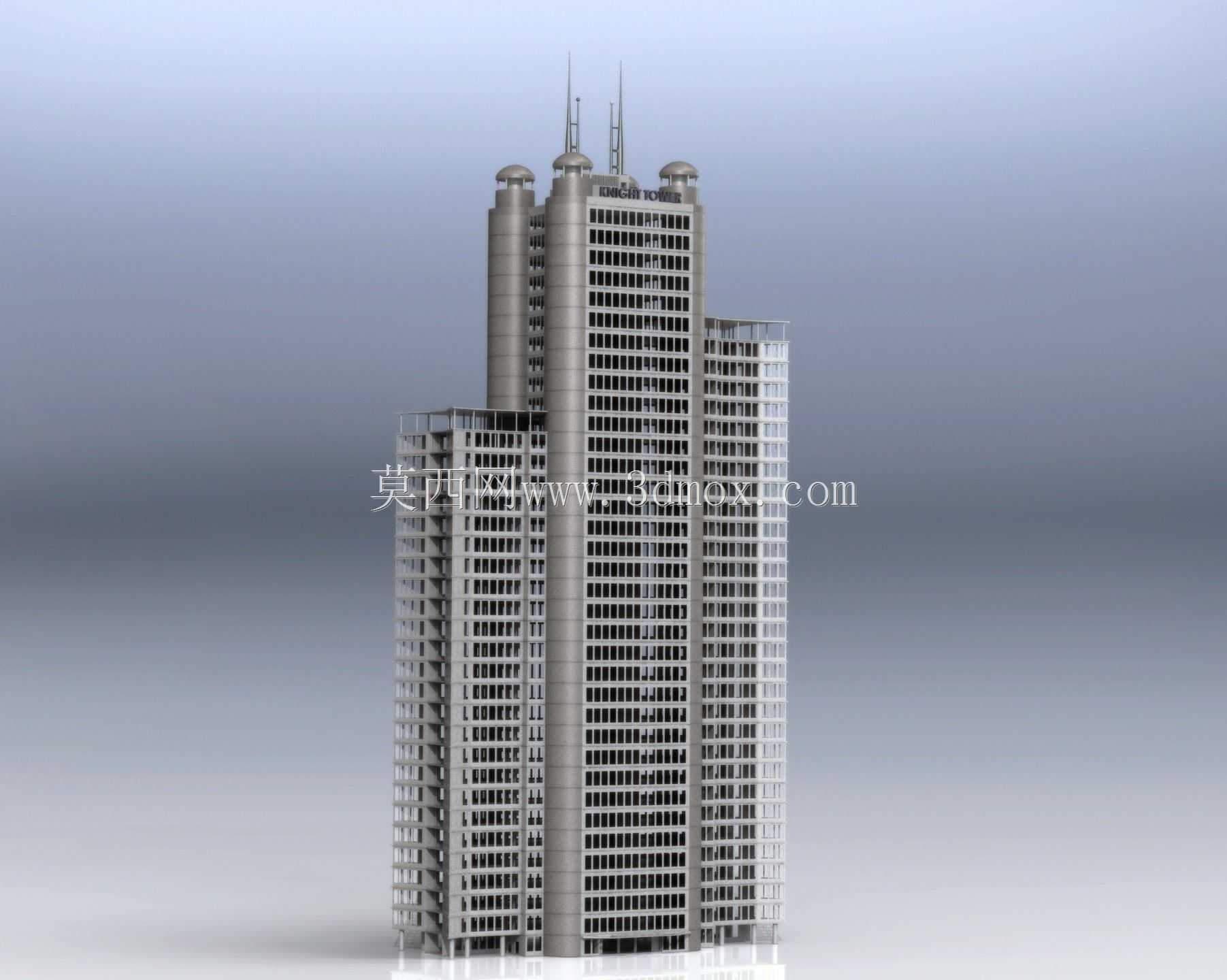

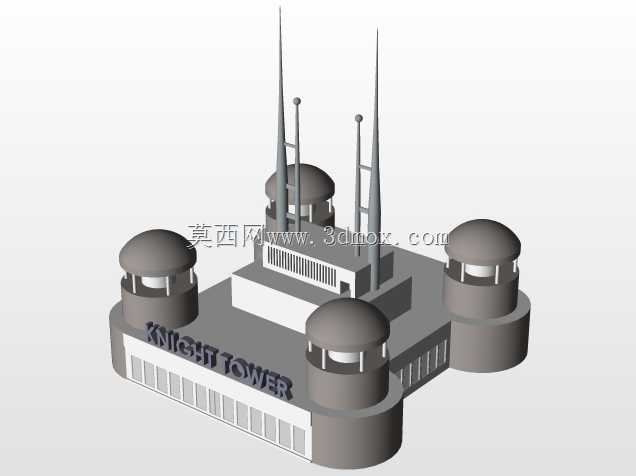

提前排布生产与安装计划。设计思路上,该建筑采用了主塔楼加副楼的组合式布局,主塔楼居中设置,承担主要的办公空间功能,两侧副楼高度逐层递减,形成错落的视觉层次,既弱化了单栋超高层的厚重感,也能在不同朝向形成更丰富的立面光影效果。外立面采用单元式玻璃幕墙搭配金属竖向装饰条,竖向线条从建筑基座一直延伸至顶部设备层,在视觉上进一步拉伸建筑的竖向高度感,同时装饰条本身也可作为幕墙的竖向受力龙骨,减少额外的结构构件占用空间。顶部的设备层做了收分处理,外围设置装饰性格栅遮挡冷却塔、排风设备等机电设施,同时预留了通讯天线、航空障碍灯的安装点位,所有突出屋面的设施都做了一体化的造型整合,避免后期加装设施破坏建筑整体外观。安装边界方面,
建筑基座部分需要衔接周边的市政道路、地下车库出入口、地面广场铺装,建模时还原了基座的入口挑檐、首层大堂的外凸结构,明确了建筑红线内的硬质铺装范围与绿化衔接位置;核心筒内部的电梯井道、楼梯间、设备管井的排布都遵循超高层办公建筑的防火规范要求,每层的防火分区划分、疏散通道宽度都在模型结构中做了对应预留,方便后续机电专业、消防专业的协同设计。外框柱网采用规整的矩形排布,柱距控制在8.4米的常规办公空间适配尺寸,既保证了内部办公空间的完整性,减少立柱对办公区域的分割,也能让结构受力更均匀,降低风荷载与地震作用下的结构形变。外立面的开启扇位置统一设置在每层的固定高度区间,既满足办公空间的自然通风需求,也不会破坏外立面的整体视觉统一性,
开启扇的五金件安装位置、开启角度都在模型细节中做了对应体现,方便幕墙厂家做节点深化。在建筑的避难层设置位置,模型还原了外立面上的通风百叶区域,对应内部的避难空间与设备转换层,百叶的通风面积、安装高度都符合消防规范的强制要求,同时通过百叶的排布密度调整,让避难层的外立面与标准层形成自然的视觉过渡,不会出现明显的断层感。这类建筑三维模型在实际项目推进中,还可用于售楼阶段的项目展示,通过渲染不同时段、不同天气下的建筑外观效果,让客户更直观地感知建筑建成后的实际形态;也可用于周边交通流线的模拟分析,结合建筑的出入口位置、地下车库坡道位置,优化周边道路的车流、人流动线,避免建成后出现交通拥堵问题。建模过程中对建筑的所有外轮廓尺寸都做了精准控制,包括建筑的总高度、标准层层高、基座高度、顶部天线高度,所有尺寸都符合规划部门给定的建筑高度控制要求,同时兼顾了航空限高的相关规定,顶部天线的安装位置与高度都做了反复核验,确保不会超出空域管控范围。
