牛顿摆动量能量守恒演示装置结构设计

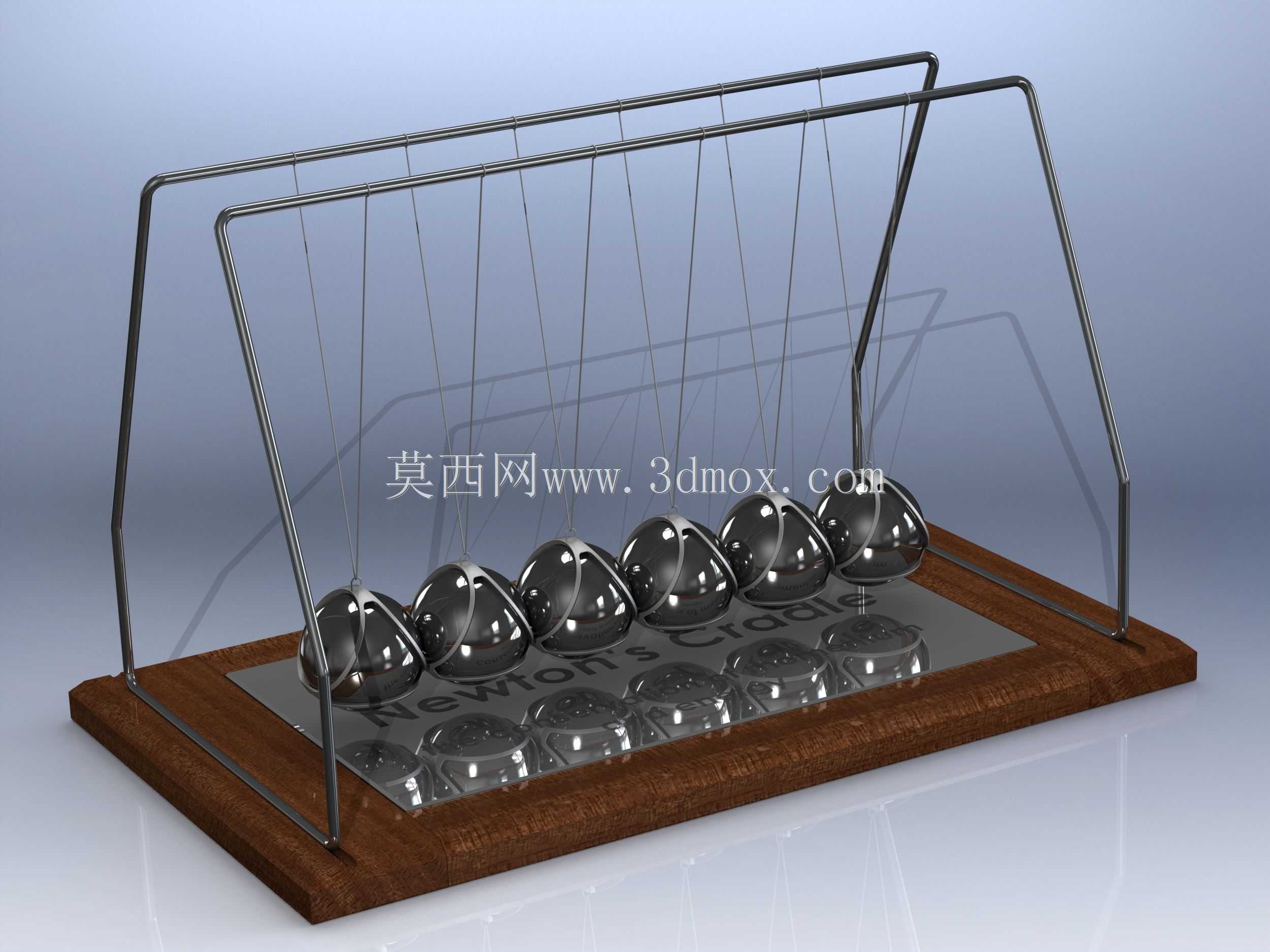

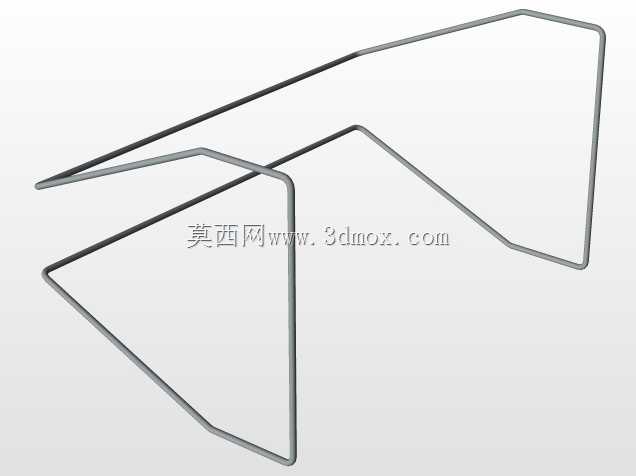

　　这款演示装置的核心作用是直观呈现弹性碰撞过程中的动量与能量传递规律，常被放置在物理教学实验室、科普展厅以及工程力学展示区域，帮助观察者理解刚体碰撞、能量损耗、动量传递的基础力学逻辑。从结构组成来看，装置主要包含木质承载底座、金属支撑框架、悬挂吊线、抛光金属摆球四个核心部分，底座采用高密度实木材质加工，表面做哑光防滑处理，整体平整度控制在0.1mm/m以内，能够为整个装置提供稳定的支撑基础，避免摆球摆动过程中出现底座滑移、共振偏移的问题。金属支撑框架采用弯折成型的方形金属管材制作，两侧支架呈对称梯形结构，上端设置平行的悬挂横梁，横梁上加工有等间距的吊线固定孔位，孔位间距经过精确计算，确保相邻摆球静止状态下刚好保持球面接触，不存在预紧间隙或者悬空错位，这一尺寸精度直接决定了碰撞过程中动量传递的线性度，若孔位偏差超过0.2mm，就会出现摆球碰撞后摆动方向偏移、多球联动紊乱的问题。

　　悬挂吊线采用高强度低延展性的尼龙复合线材，每颗摆球对应两根对称布置的吊线，吊线长度经过统一校准，所有摆球的球心处于同一水平高度，悬挂结构采用V型双点吊挂形式，能够约束摆球仅在垂直于支撑横梁的平面内做单自由度摆动，避免摆球运动过程中出现侧向晃动、自旋的情况，保证碰撞力始终沿摆球中心连线方向传递。摆球采用高密度轴承钢精磨加工而成，球面粗糙度达到Ra0.8以上，硬度控制在HRC58-62区间，碰撞过程中的形变极小，能够最大程度降低非弹性碰撞带来的能量损耗，每颗摆球的质量误差控制在0.5g以内，质量一致性是保证碰撞演示效果的核心参数，若相邻摆球质量差超过1g，末端摆球的摆动幅度就会出现明显偏差，无法准确呈现等质量弹性碰撞的动量传递规律。

　　在实际应用场景中，这款装置除了基础的物理教学演示功能外，也常被作为办公桌面的力学装饰摆件，其稳定的周期摆动特性能够直观展现机械能守恒、动量守恒的抽象力学概念，帮助工程人员在结构设计、碰撞仿真分析过程中建立直观的力学认知。设计过程中需要重点考量几个核心边界条件：首先是摆球的摆动行程，单颗摆球最大抬升角度不超过60度，对应的水平摆动位移不超过摆长的二分之一，这一参数决定了支撑框架的横向宽度尺寸，框架两侧需要预留足够的安全间隙，避免摆球抬升过程中碰撞到支撑立柱；其次是吊线的固定强度，每个吊线固定点需要承受至少10倍单摆球重量的静拉力，避免长期摆动过程中吊线脱落、摆球飞出的安全隐患；第三是底座的配重设计，底座整体重量需要达到所有摆球总重量的8倍以上，通过足够的自重抵消摆球碰撞过程中产生的反向冲击力，保证装置整体的稳定性。

　　从安装调试的角度来看，组装过程中首先需要将支撑框架垂直固定在底座上，保证两侧支架的垂直度偏差不超过0.5度，横梁与底座平面保持水平；随后逐根安装吊线，调整每根吊线的长度，确保所有摆球的球心处于同一水平面，相邻摆球刚好接触无挤压；最后进行碰撞测试，将末端单颗摆球抬升至设定高度后释放，观察碰撞过程中另一端摆球的摆动幅度，若出现多球连带摆动的情况，需要微调对应吊线的长度以及摆球的接触间隙，直到碰撞过程呈现出标准的单进单出、动量线性传递的状态。日常使用过程中需要定期检查吊线的磨损情况，及时清理摆球表面的灰尘与污渍，避免球面附着杂质导致碰撞过程出现额外的能量损耗，影响演示精度。这款装置的结构设计没有复杂的传动或者运动部件，核心在于尺寸精度的控制与各部件参数的匹配，通过简单的摆动碰撞结构，就能将抽象的力学定律转化为直观可见的运动现象，不管是用于教学演示还是力学原理验证，都具备很高的实用价值。
