新旧手锯对比结构三维造型设计

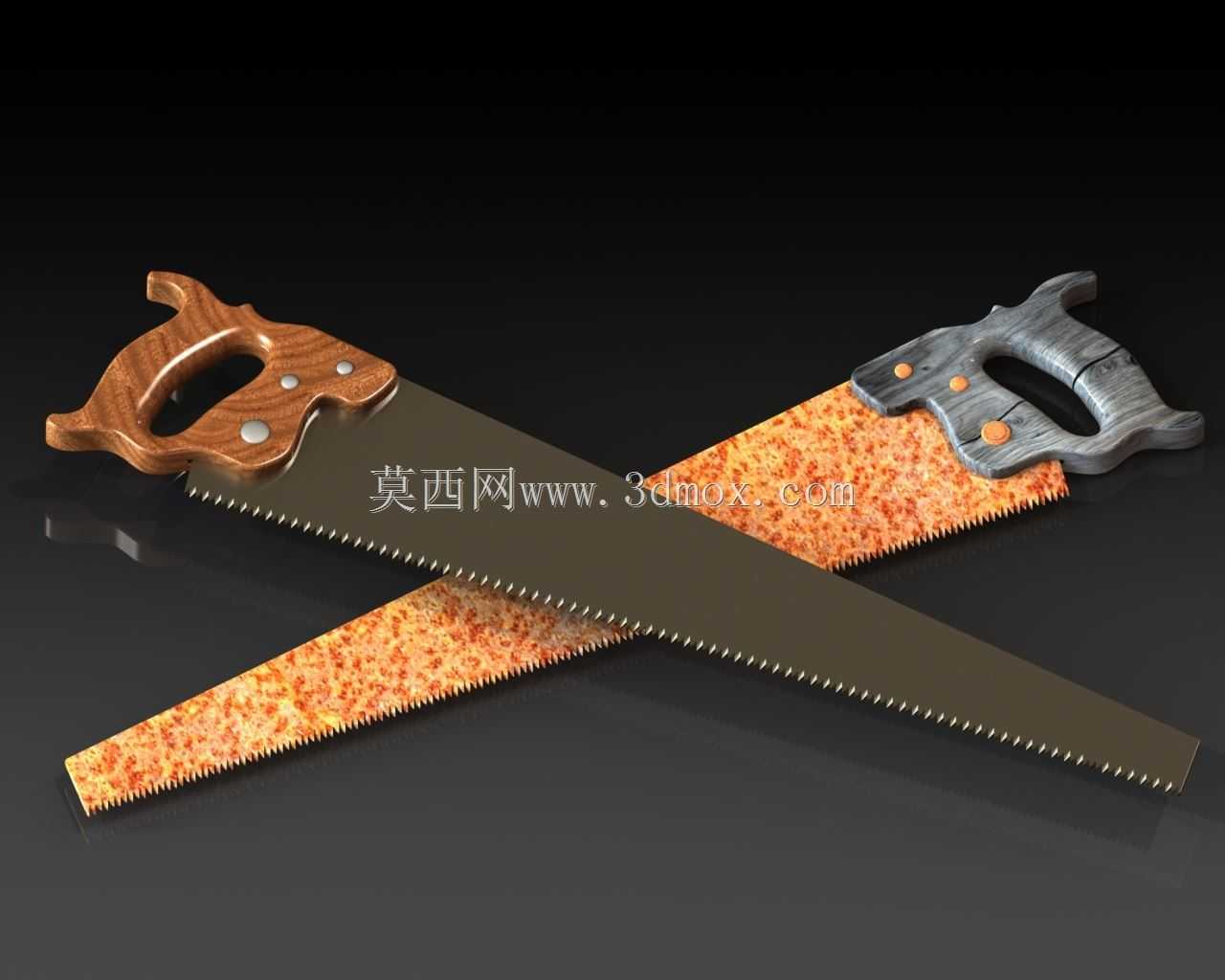

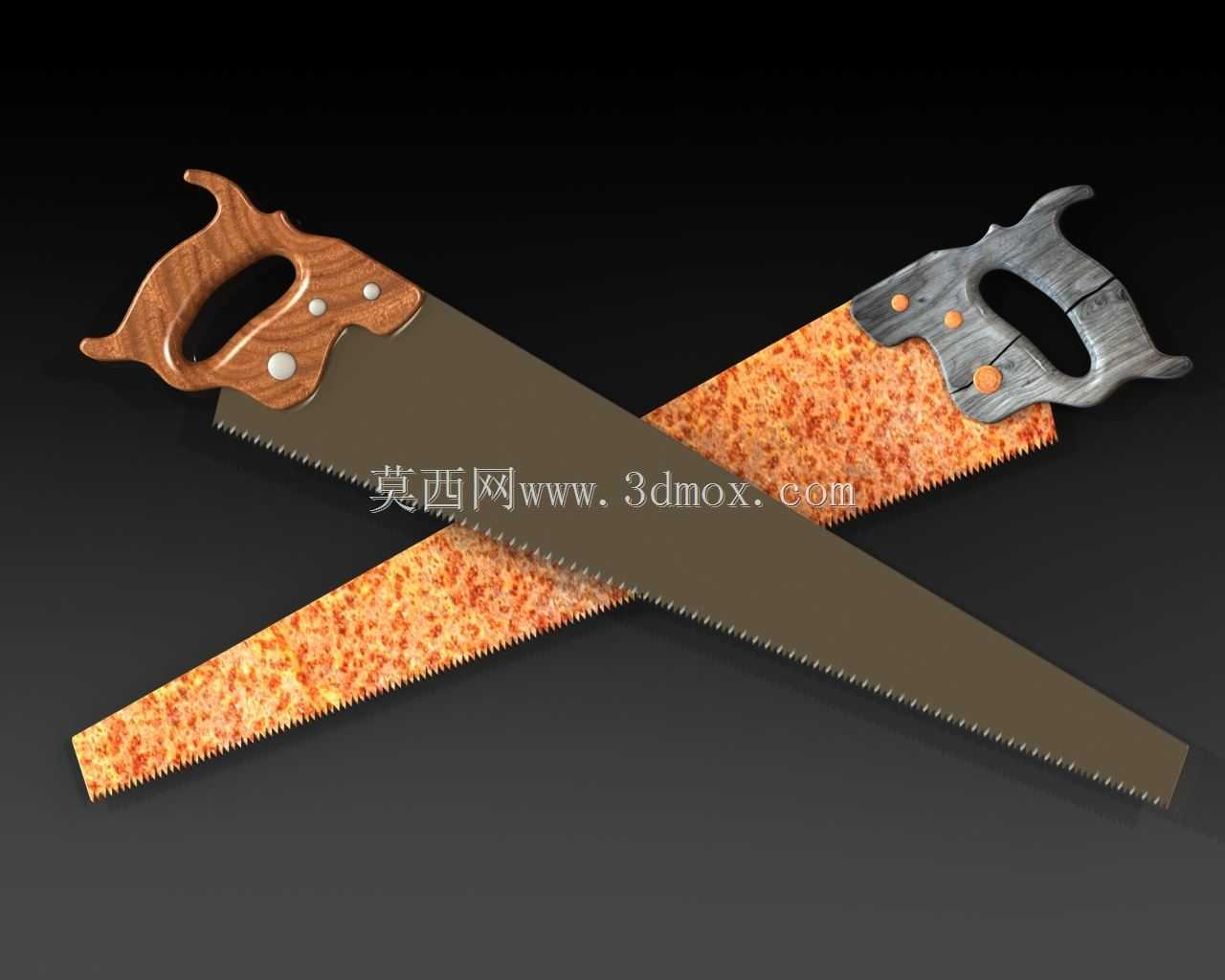

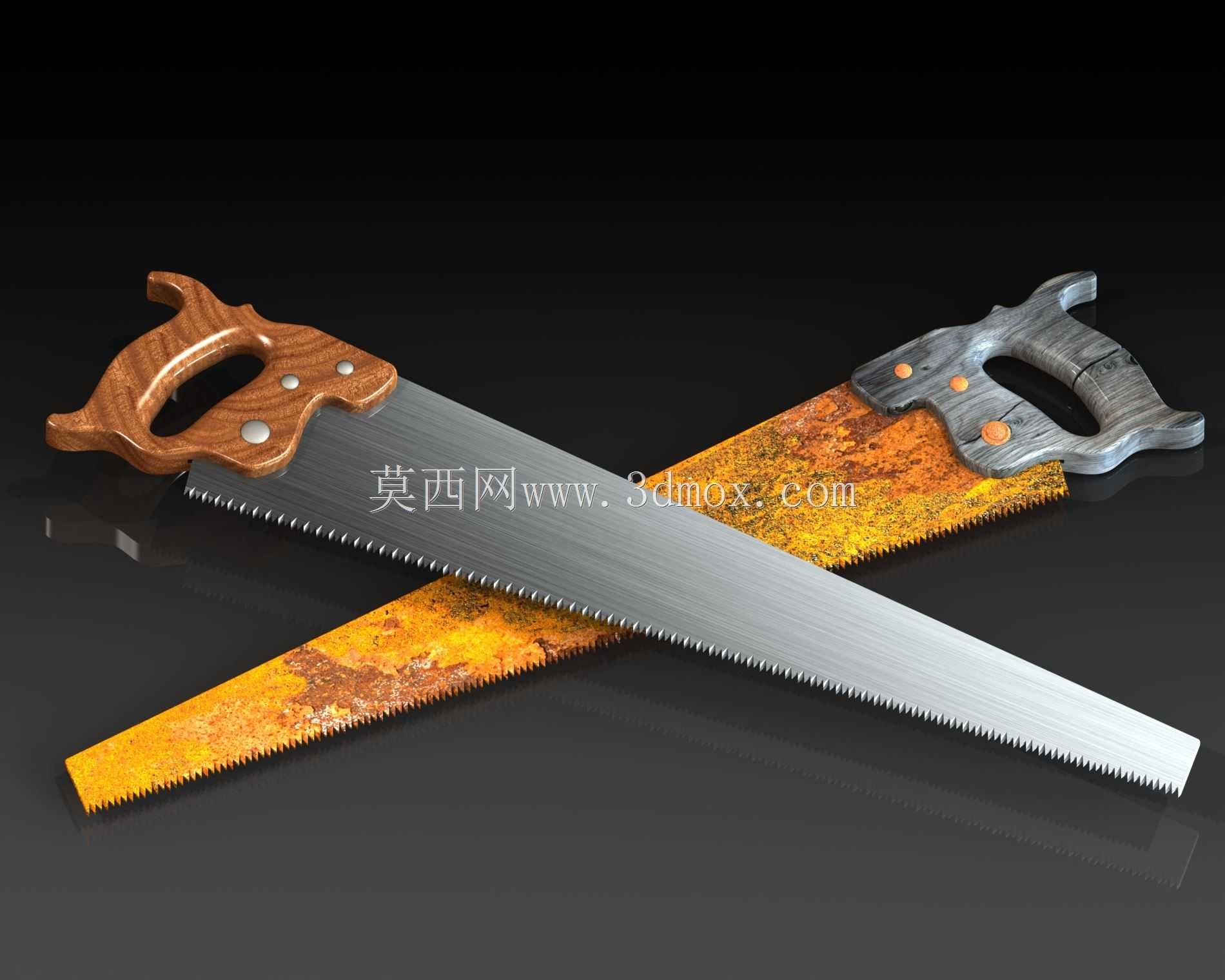

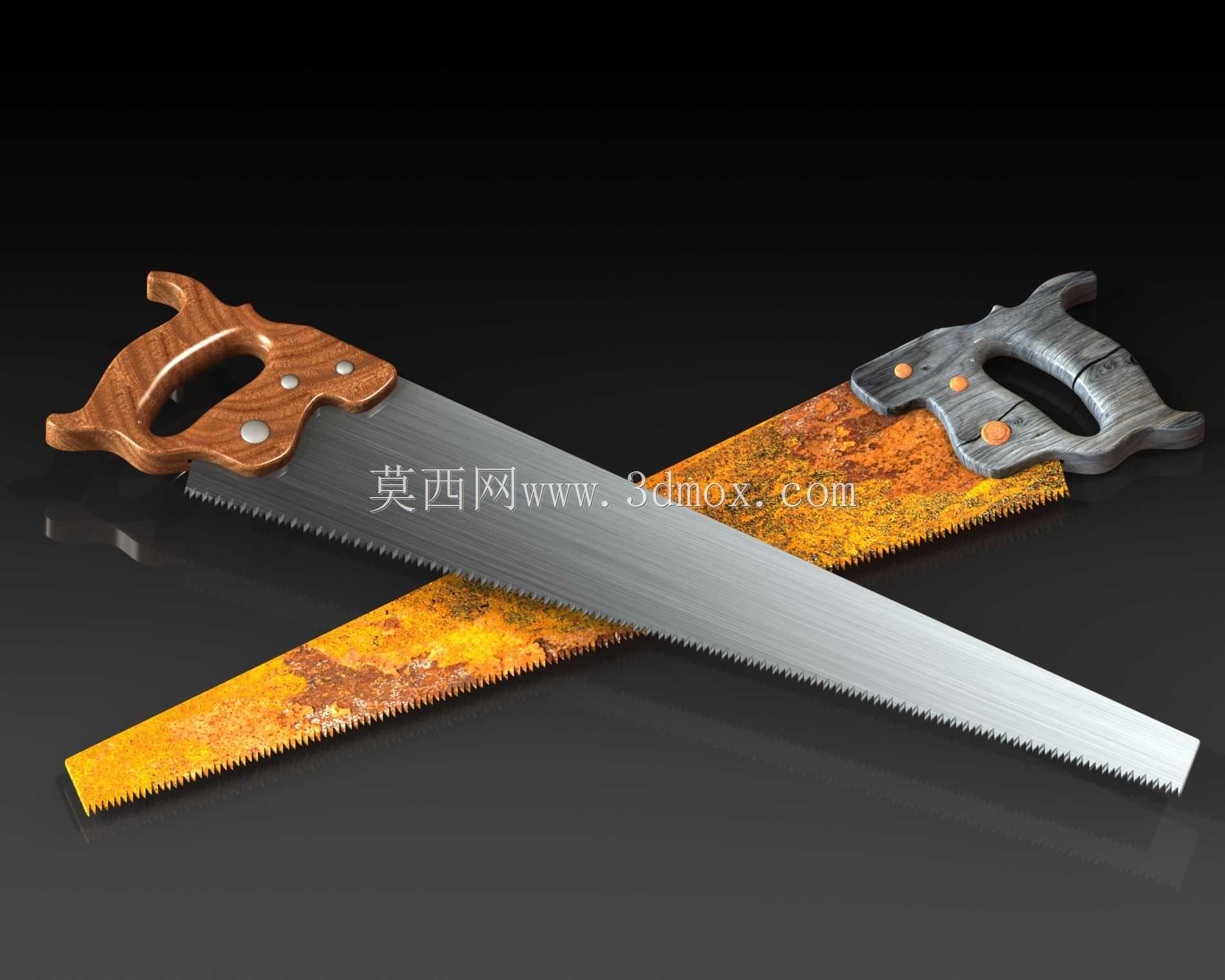

　　手锯作为五金切削类工具里应用最广的手工作业器具，在设备维保、五金加工、家装施工、户外搭建等场景中都承担着小尺寸金属件、木质型材、塑料管材的截断与修形作业，是一线装配、维修、木作岗位从业者随身工具配置里的常备品类。本次造型设计围绕手锯的全生命周期使用状态展开，同步完成全新未投入使用的手锯与长期使用后锈蚀磨损手锯的结构还原，覆盖手锯从出厂到服役末期的完整形态特征，可用于工具类产品展示、五金工具选型参考、作业安全培训素材制作等场景。

　　从实际使用功能来看，手锯的核心作业逻辑是依靠锯条齿部的连续切削刃，在操作人员施加的往复推力与下压力共同作用下，对工件材料进行逐层剥离，最终实现工件的定长截断或者局部槽位修切。全新状态的手锯，锯条采用平直度极高的冷轧碳素钢带加工而成，齿部经过高频淬火处理，硬度可达HRC55-60，能够保证对普通低碳钢、硬木、硬质PVC等常见材料的切削效率，锯条整体平面度误差控制在0.2mm每米长度范围内，避免锯切过程中出现锯路偏移、卡锯的问题。手柄部分根据人手握持的发力姿态做了贴合式曲面设计，木质手柄表面做了圆弧过渡处理，没有尖锐棱角，三个金属固定铆钉将锯条尾部与手柄牢牢压合，保证往复锯切过程中手柄与锯条之间不会出现相对窜动，握持时掌心贴合手柄曲面，食指可自然搭靠在锯条根部的过渡位置，方便控制锯切方向与下压力度。

　　长期服役后的手锯形态还原，重点围绕实际使用中的损耗特征展开：锯条表面因为长期接触作业环境中的水汽、切削残留的酸碱介质，出现大面积的氧化锈蚀层，锈蚀区域主要集中在锯条中前段，也就是日常锯切作业中与工件、切削液接触最多的区段，齿部因为长期摩擦磨损出现刃口变钝、齿尖倒圆的特征，部分齿尖还存在因为操作不当导致的崩缺痕迹；手柄部分因为长期握持摩擦，表面的木质纹理被磨得更为光滑，金属铆钉表面也出现氧化变暗的痕迹，整体形态完全还原手锯在高频使用1-2年后的真实状态，能够直观展示工具损耗的典型特征，可用于工具维保、报废判定的教学演示场景。

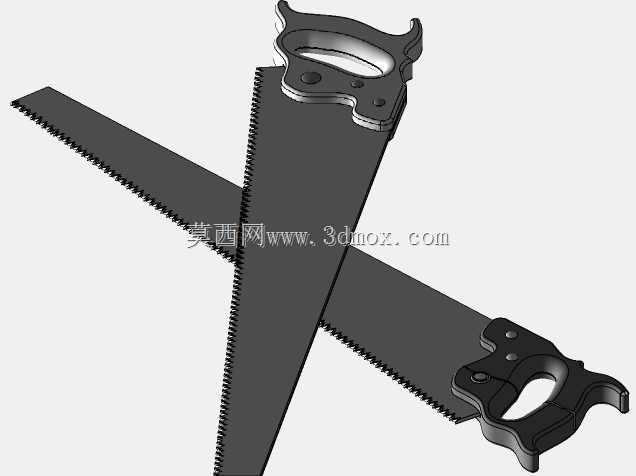

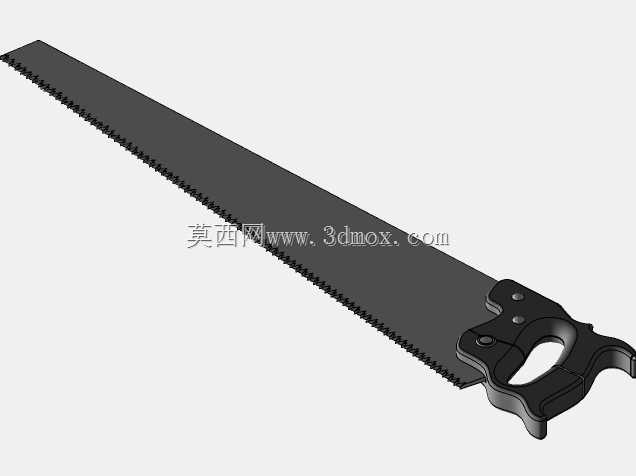

　　设计过程中，首先对常规手用锯的通用尺寸边界做了校准：常规手锯的总长度控制在450-550mm区间，锯条有效切削长度为300-400mm，锯条宽度为30-40mm，厚度为0.8-1.2mm，这个尺寸区间既能够保证单人手持作业时的操作灵活性，也能提供足够的锯条刚性，避免锯切过程中锯条弯折断裂。手柄的安装位置位于锯条尾部100mm长度范围内，固定铆钉的排布采用三角形布局，三个铆钉分别位于手柄的前、中、后三个位置，保证夹持力均匀分布，避免锯条尾部因为应力集中出现断裂。锯条齿部的齿距根据切削材料的不同做了差异化设计，本次还原的手锯采用1.5mm齿距的通用齿形，兼顾金属材料与木质材料的切削需求，齿部的开齿角度采用前角15°、后角40°的常规切削角度，能够平衡切削锋利度与齿尖强度，避免齿尖过早崩损。

　　在结构细节处理上，全新手锯的锯条表面做了发蓝处理，形成一层致密的氧化保护层，能够在出厂存储阶段隔绝空气水汽，避免未使用就出现锈蚀；手柄的木质材料选用硬杂木压制而成，表面做了清漆涂层，既能够提升握持的摩擦力，也能避免木质手柄因为受潮出现变形开裂。锈蚀手锯的结构还原中，除了表面的锈蚀纹理，还还原了锯条因为长期受力出现的轻微弯曲形变，锯条平面度误差增大到2mm以上，这种状态下的手锯锯切精度会明显下降，锯路容易出现歪斜，已经达到工具报废的判定标准，在实际作业中需要及时更换锯条或者整锯替换，避免因为锯条断裂引发安全事故。

　　从应用适配性来看，这套手锯的三维造型可以嵌入到虚拟作业仿真场景中，用于装配维修作业的流程演示，也可以作为五金工具产品库的标准模型，用于工具管理系统的可视化展示，还能够为手锯产品的改型设计提供基础结构参考，比如在手柄处增加防滑橡胶套、调整锯条固定方式等优化设计，都可以在这个基础模型上做迭代修改，减少基础结构建模的重复工作量。
