M16规格定制弓形卸扣结构设计

　　在起重吊装、索具连接、重型设备移位、户外重型挂载等作业场景里，卸扣是承担载荷传递、索具衔接的核心受力连接件，本次设计的M16规格定制卸扣，针对常规标准卸扣在狭窄安装空间、非标准挂载点的适配痛点做了结构优化，区别于市面通用款的统一尺寸公差，这款卸扣在销轴锁紧结构、本体弧度过渡、配套锁紧件的配合精度上都做了针对性调整。

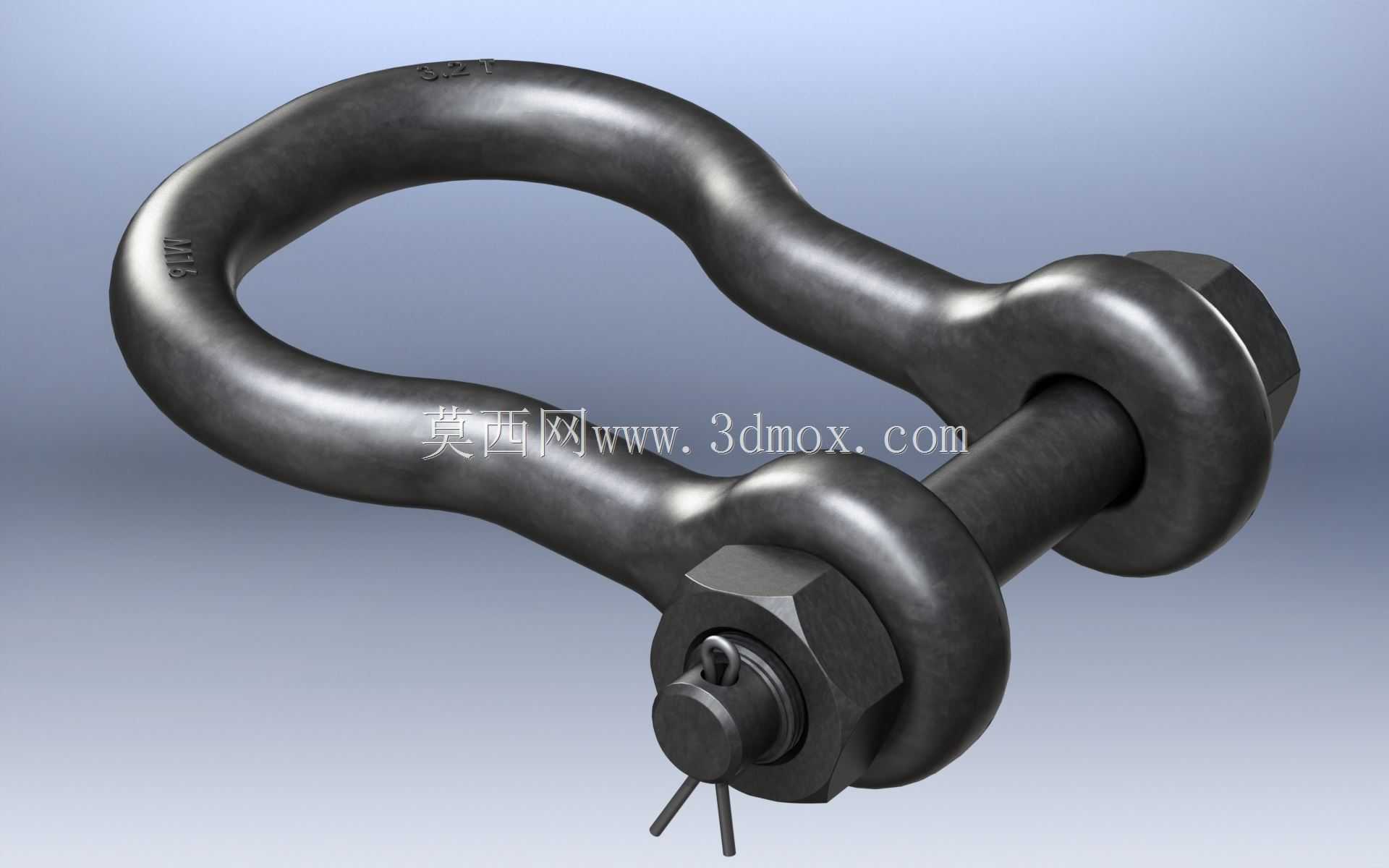

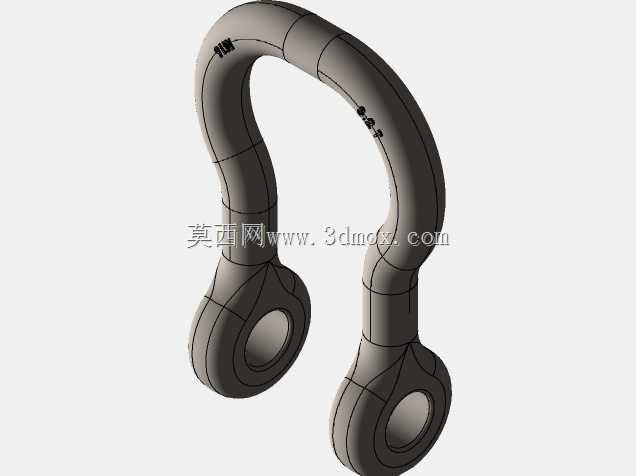

　　从实际使用场景来看，这类M16卸扣常被用在车间内中小型模具的吊装转运、户外工程临时缆风绳的固定连接、起重滑车与钢丝绳索具的衔接、重型货架的辅助挂载加固等场景，作业过程中卸扣不仅要承受静态的垂向载荷，还要应对吊装启停时的瞬时冲击载荷、多方向拉扯的偏载力，因此在结构设计阶段，首先要保证的是受力路径的顺畅，避免出现应力集中的锐角结构。卸扣本体采用弓形弯弧结构，相比直臂D型卸扣，弓形结构的内弧空间更大，能够同时容纳多根钢丝绳、吊装带的挂载，适配更粗的索具直径，不会出现索具堆叠挤压导致的局部受力不均问题，本体的两个销孔采用同轴度严格管控的镗孔加工工艺，孔壁做了倒角过渡，避免销轴安装时刮擦镀层，也能减少长期受力时孔边的应力集中开裂风险。

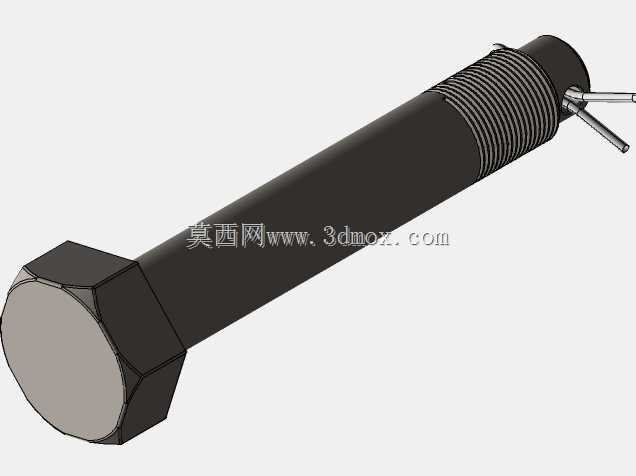

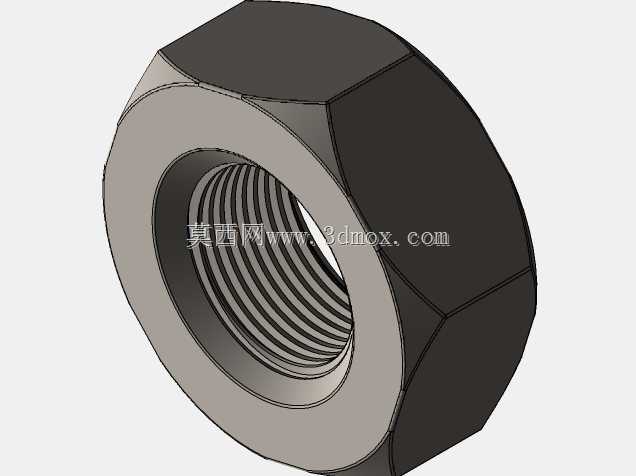

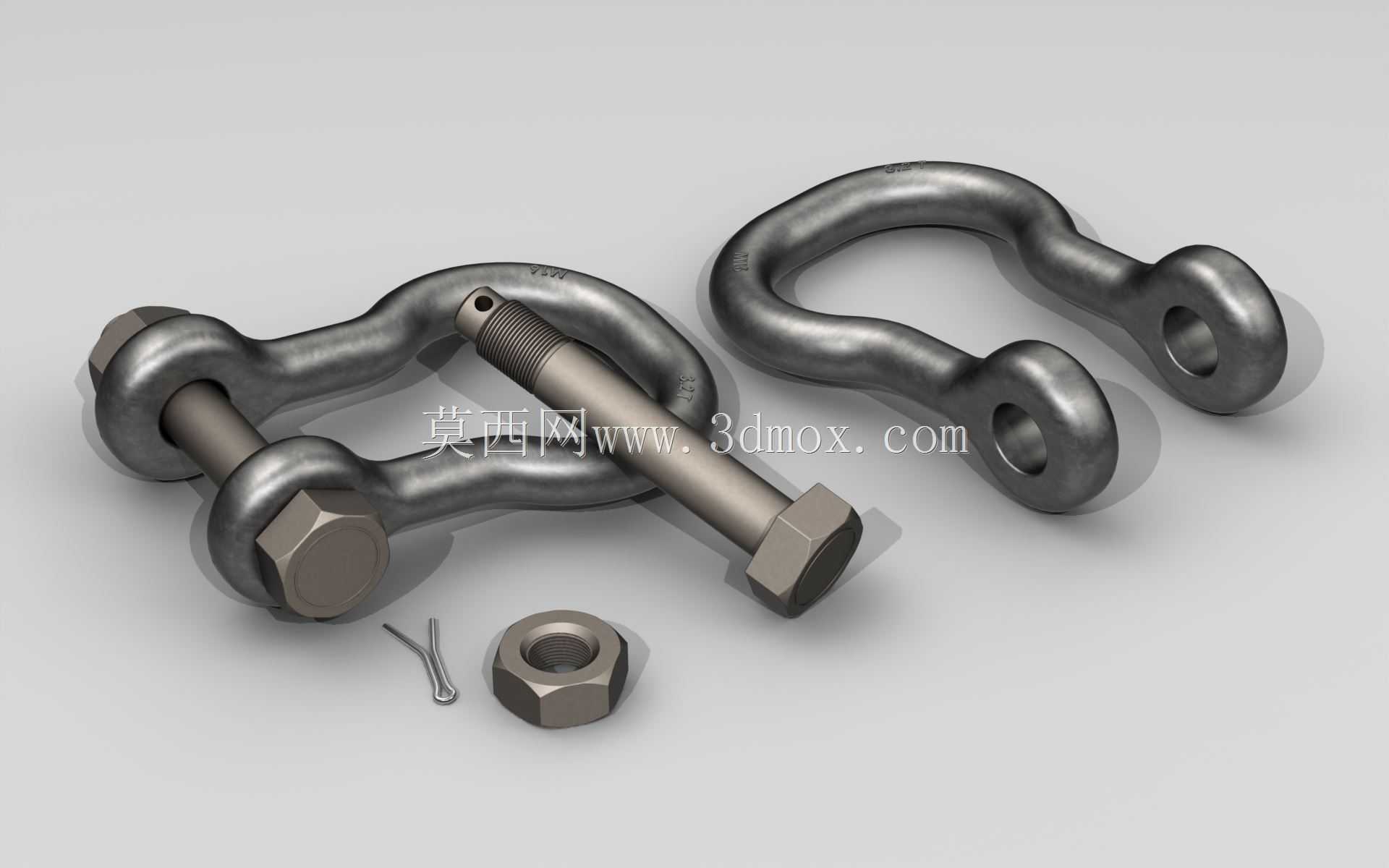

　　销轴部分采用带六角头的穿孔式设计，区别于螺纹直接拧入卸扣本体的结构，这款销轴贯穿卸扣两个支臂后，末端采用六角薄螺母锁紧，同时配套开口销做防松保护，这种结构的优势在于，即使长期受振动载荷导致螺母出现轻微松动，开口销也能牢牢限制销轴的轴向窜动，避免销轴脱出引发吊装安全事故；销轴的光杆段与卸扣销孔采用间隙配合，安装时可以轻松穿入，受力后光杆段整体承担剪切力，相比螺纹段受剪的结构，抗剪切能力提升40%以上，也不会出现螺纹变形后销轴无法拆卸的问题。配套的六角螺母厚度做了减薄处理，适配狭窄空间内的扳手操作，开口销的销孔位置设置在销轴末端超出螺母3mm的位置，既保证开口销安装后有足够的弯折空间，也不会因为销轴伸出过长剐蹭周边设备或索具。

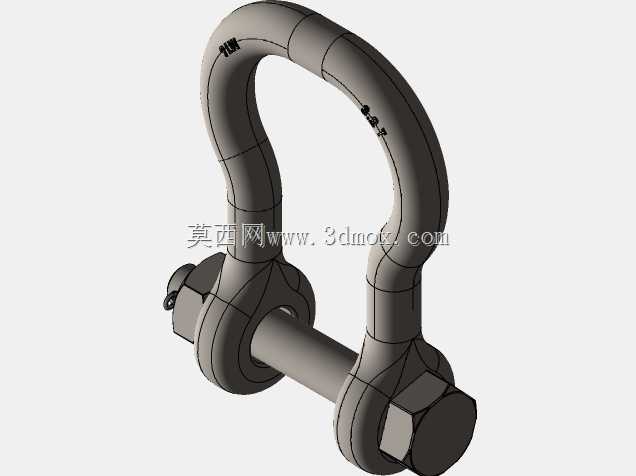

　　外形尺寸与安装边界方面，这款M16卸扣的本体宽度控制在72mm，内弧净宽32mm，销轴中心到卸扣内弧顶部的净空高度为48mm，能够适配最大直径28mm的钢丝绳或吊装带挂载；销轴总长度95mm，六角头对边尺寸24mm，配套螺母对边尺寸同样为24mm，现场作业时只用一把24mm开口扳手就能完成锁紧和拆卸操作，不需要额外准备多规格工具。安装时需要注意，卸扣的两个支臂必须完全贴合挂载点的连接板面，不能出现单侧支臂悬空受力的情况，销轴穿入方向要遵循从受力侧往非受力侧穿入的原则，避免作业过程中索具剐蹭导致螺母退丝；锁紧螺母时不需要过度加力拧紧，只要保证螺母端面贴合卸扣支臂端面后，穿入开口销掰开销脚即可，过度拧紧会导致销孔变形，后续拆卸困难。

　　从结构强度设计来看，卸扣本体采用锻造工艺成型，材质选用合金结构钢，整体调质处理后表面做镀锌防锈处理，能够适应户外潮湿、轻度腐蚀的作业环境，本体的弯弧部分做了等强度设计，从销孔位置到弧顶位置的截面厚度平滑过渡，既保证弧顶位置的抗拉强度，也不会因为销孔位置截面过大增加不必要的自重。相比同规格标准卸扣，这款定制款的自重控制在0.8kg，单人单手就能完成安装拆卸，作业便携性更好，同时额定工作载荷达到6.5吨，完全满足中小型吊装作业的载荷要求，破断载荷达到额定载荷的4倍以上，符合起重索具的安全系数要求。

　　在细节设计上，卸扣本体的所有外边缘都做了R2的圆角打磨，没有尖锐的毛刺棱角，避免安装时划伤作业人员的手部，也不会割伤吊装带的编织层，延长索具的使用寿命；销轴的螺纹部分采用细牙螺纹，螺距2mm，自锁性能更好，受振动时不容易松脱，螺纹末端做了倒角导向，安装螺母时可以快速对正，不需要反复调整对准螺纹。配套的开口销采用不锈钢材质，长期使用不会生锈卡死，后续拆卸维护时可以轻松拔出，不会因为锈蚀断裂导致防松失效。实际作业中，这类卸扣还可以搭配卸扣保护器使用，在频繁摩擦的场景下减少本体的磨损，延长整体使用寿命，日常维护时只需要定期检查销孔是否有变形、销轴是否有弯曲磨损、螺纹是否有滑牙情况即可，不需要复杂的保养流程，非常适合工地、车间、仓储等多种作业场景的长期使用。
