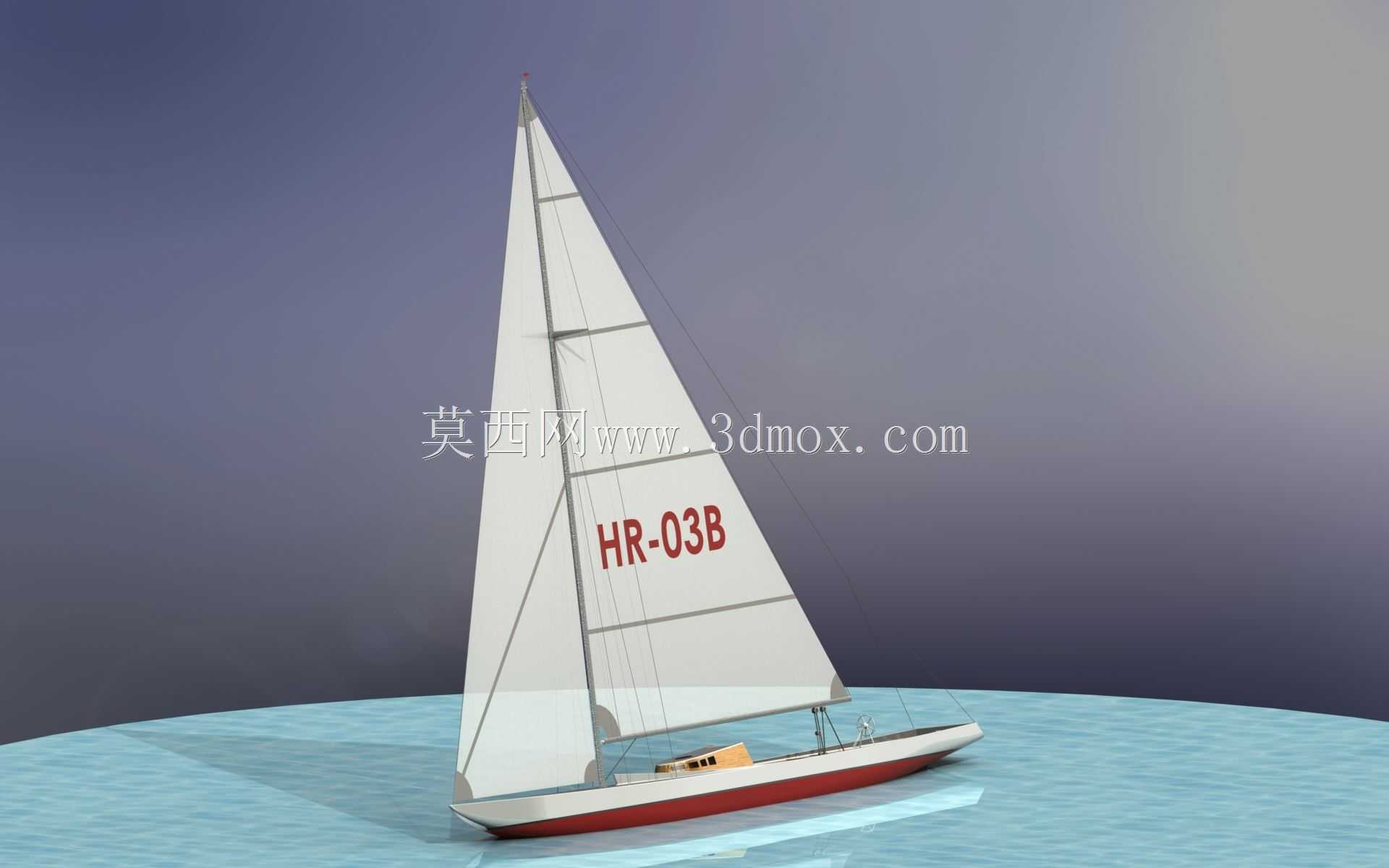

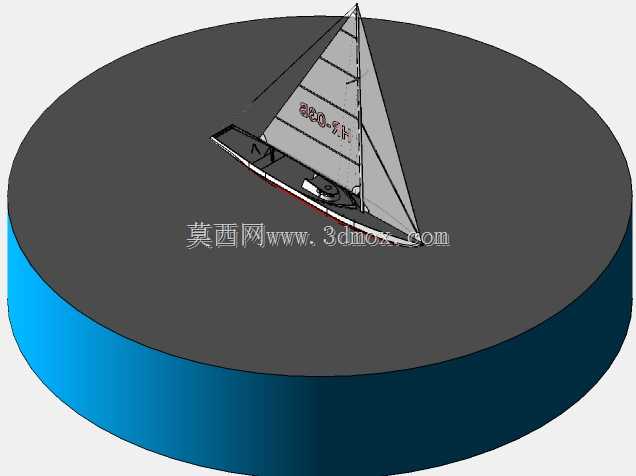

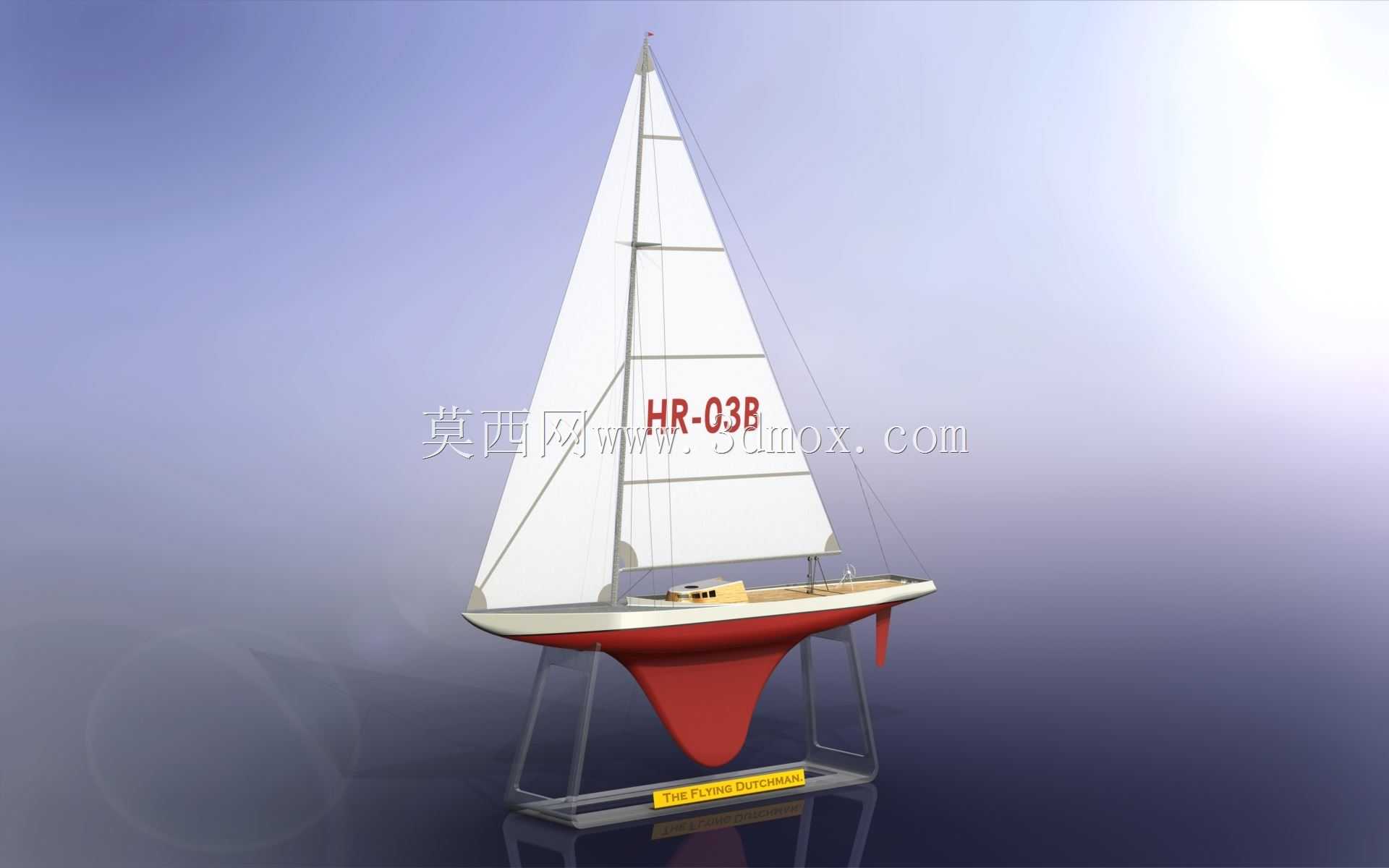

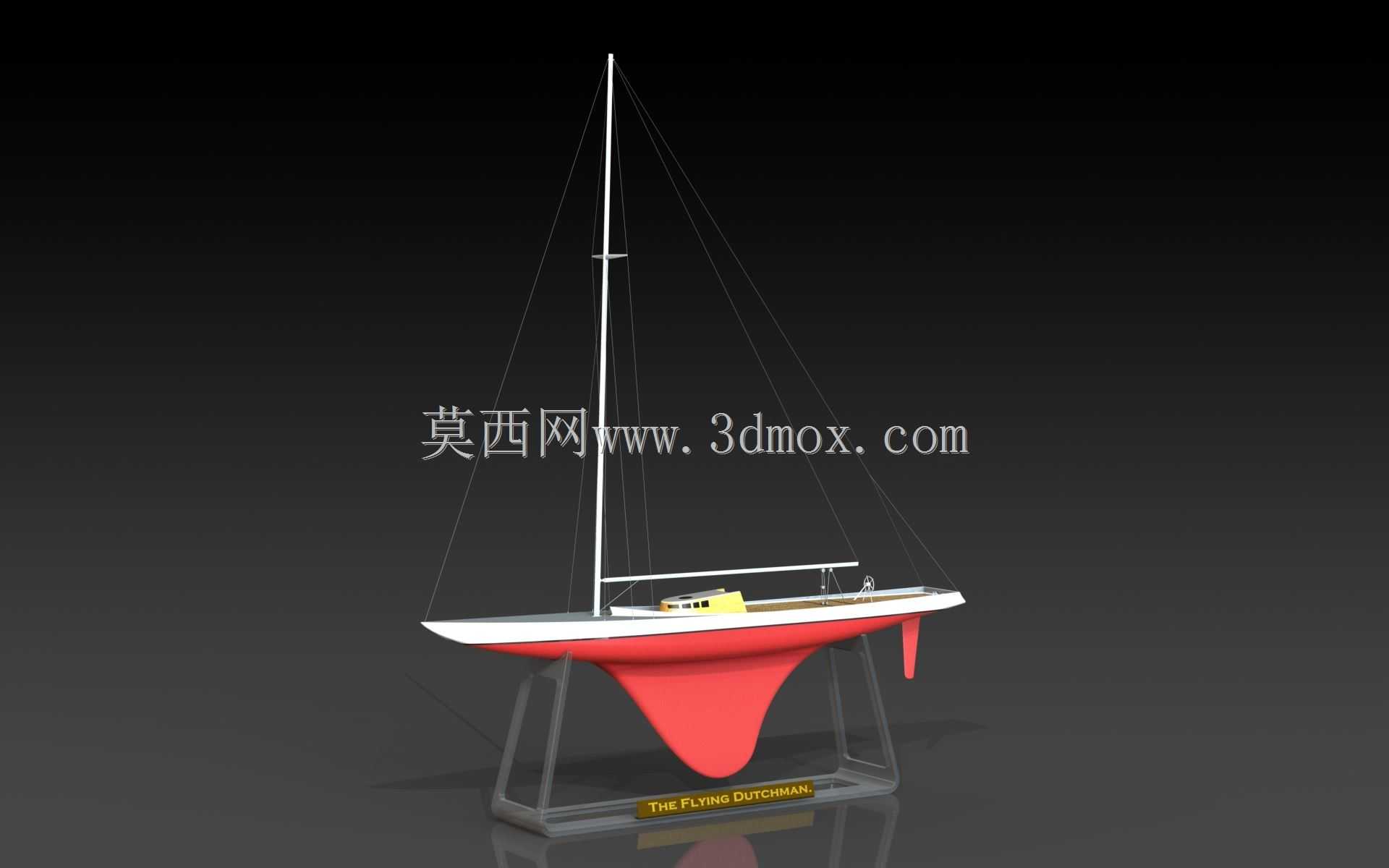

单体竞速帆船精细三维结构模型

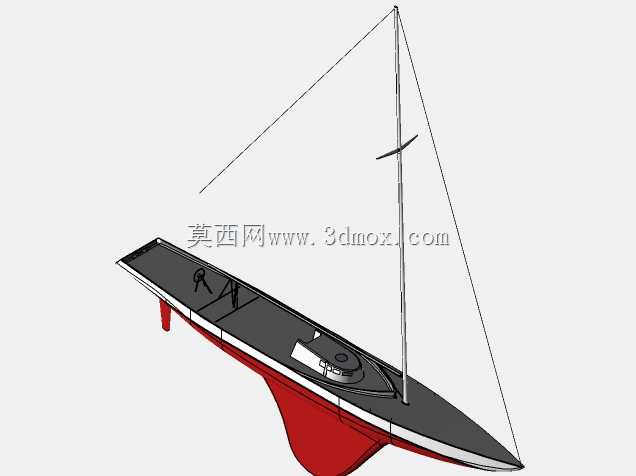

　　该模型还原的是小型单体竞速帆船的完整结构，可用于船舶科普教具开发、航海主题展陈道具结构验证、青少年船模竞赛参考设计等场景，也能作为水上运动装备研发阶段的结构示意载体，帮助设计人员快速梳理帆船各部件的装配逻辑与空间位置关系。从实际用途来看，这类小型帆船既可以作为休闲水上运动的载具，也可等比例缩放后制作成静态展示模型、动态遥控航模，其结构设计逻辑同样能为小型无人水面航行器的风帆动力方案提供参考，验证风帆助航状态下的船体配平逻辑。模型完整呈现了帆船的三大核心结构模块：船体部分、帆装部分、舵系部分。船体采用深V型艏部设计搭配宽平艉部，艏部尖瘦的线型可以降低迎浪航行时的兴波阻力，减少波浪对船体的拍击影响，

　　宽平艉部则能在航行时提供足够的恢复力矩，避免侧倾角度过大出现翻覆风险，船体中部设置的封闭舱室可放置压载块与操控部件，舱室边缘做了圆弧过渡处理，减少应力集中的同时也能降低航行时的风阻。帆装部分采用单桅三角帆配置，主桅垂直安装在船体中部靠前的龙骨位置，底部与船体龙骨内的预埋加强结构连接，保证桅杆承受帆面拉力时不会出现根部断裂，帆面通过横向的帆骨支撑保持平整型面，帆骨采用等间距排布，每段帆骨的长度随帆面宽度渐变，确保不同风速下帆面都能保持最优的受风型面，帆面上的标识区域做了凹陷处理，方便后续做表面涂装或者标识粘贴，不会出现凸起影响帆面的气动性能。舵系部分安装在船体艉部下方，舵叶采用对称翼型截面，转动轴设置在舵叶前缘靠前位置，

　　能降低舵叶转动时的操作力矩，舵柄延伸至船体艉部甲板位置，方便操控人员调整航向。设计过程中优先考虑了各部件的装配合理性，桅杆与船体的连接采用插接式结构，预留了足够的安装定位面，装配时不需要额外做复杂的对位调整，帆面与桅杆、帆索的连接点都做了局部加厚处理，模拟真实帆船中帆角的加强结构，避免长期受拉力出现局部撕裂。船体的外形尺寸按照常规小型竞速帆船的比例还原，船长与船宽的比例控制在4:1左右，桅杆高度约为船长的1.2倍，这个比例下的帆船既可以保证足够的帆面受风面积提供动力，也能避免桅杆过高导致重心上移影响稳性，船体的吃水深度控制在船高的六分之一左右，安装时需要注意船体底部的龙骨压载位置必须与船体重心在同一垂线上，

　　否则航行时会出现持续偏航的问题，舵叶的安装边界需要保证转动时不会与船体艉部结构发生干涉，最大转动角度控制在左右各35度，这个角度范围内舵效最高，超过该角度后会出现舵面失速反而降低转向效率。模型中还还原了甲板上的细节结构，包括甲板边缘的防滑凸起、舱室的舱盖接缝、帆索的导向滑轮位置，这些细节虽然不影响主体结构功能，但在做等比例实物制作时可以直接参考定位，不需要二次测量调整位置。从结构强度角度考虑，船体外壳的厚度按照等比例缩放后的玻璃钢材质强度设置，龙骨位置做了局部加厚，对应真实帆船中龙骨的内置加强筋结构，桅杆的截面采用椭圆形设计，相比圆形截面可以降低迎风时的风阻，同时保证前后方向的抗弯强度，承受帆面传递的推力时不会出现过度弯曲变形。
