瓷砖生产用陶土悬挂压制铝模支架

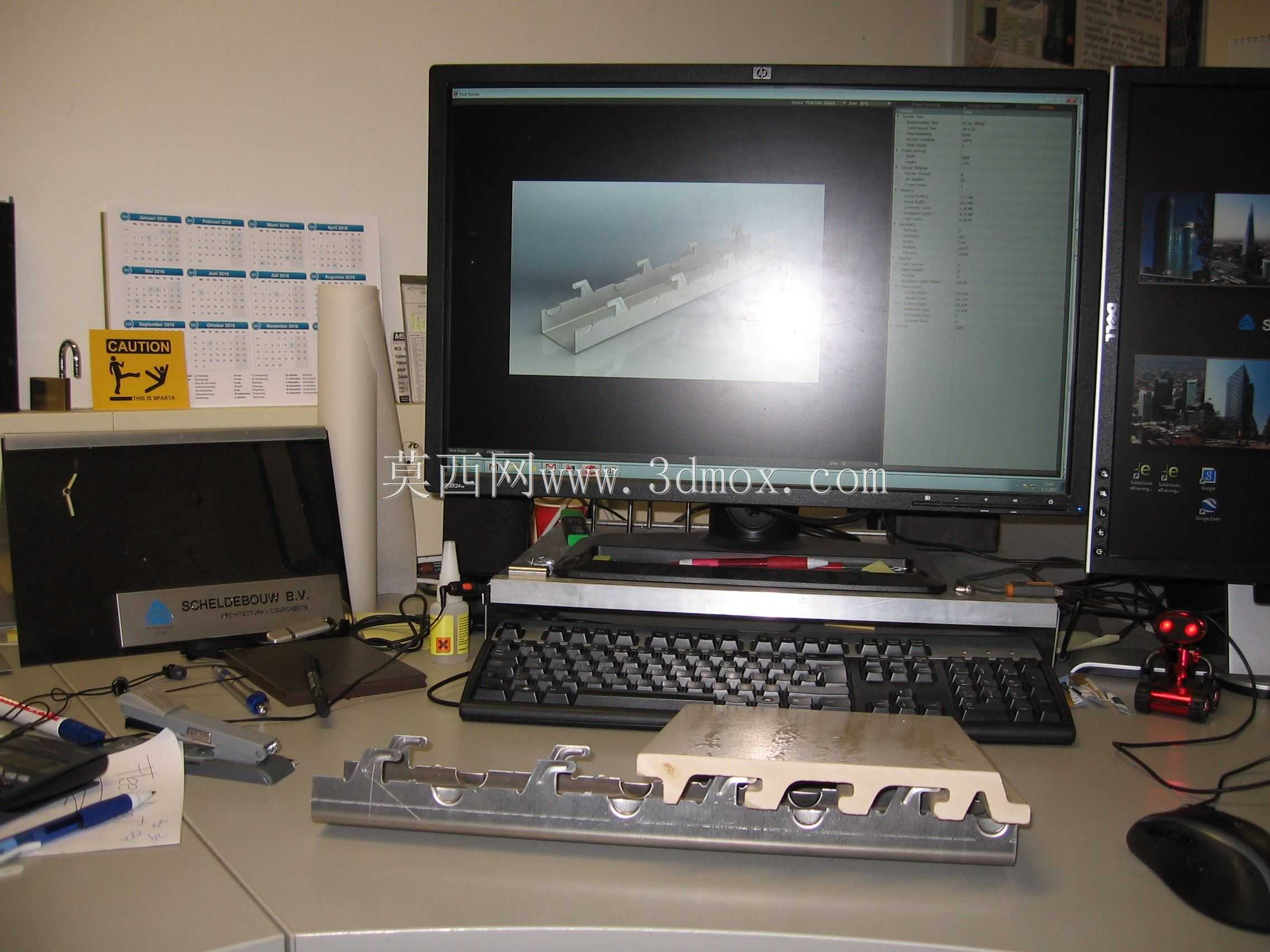

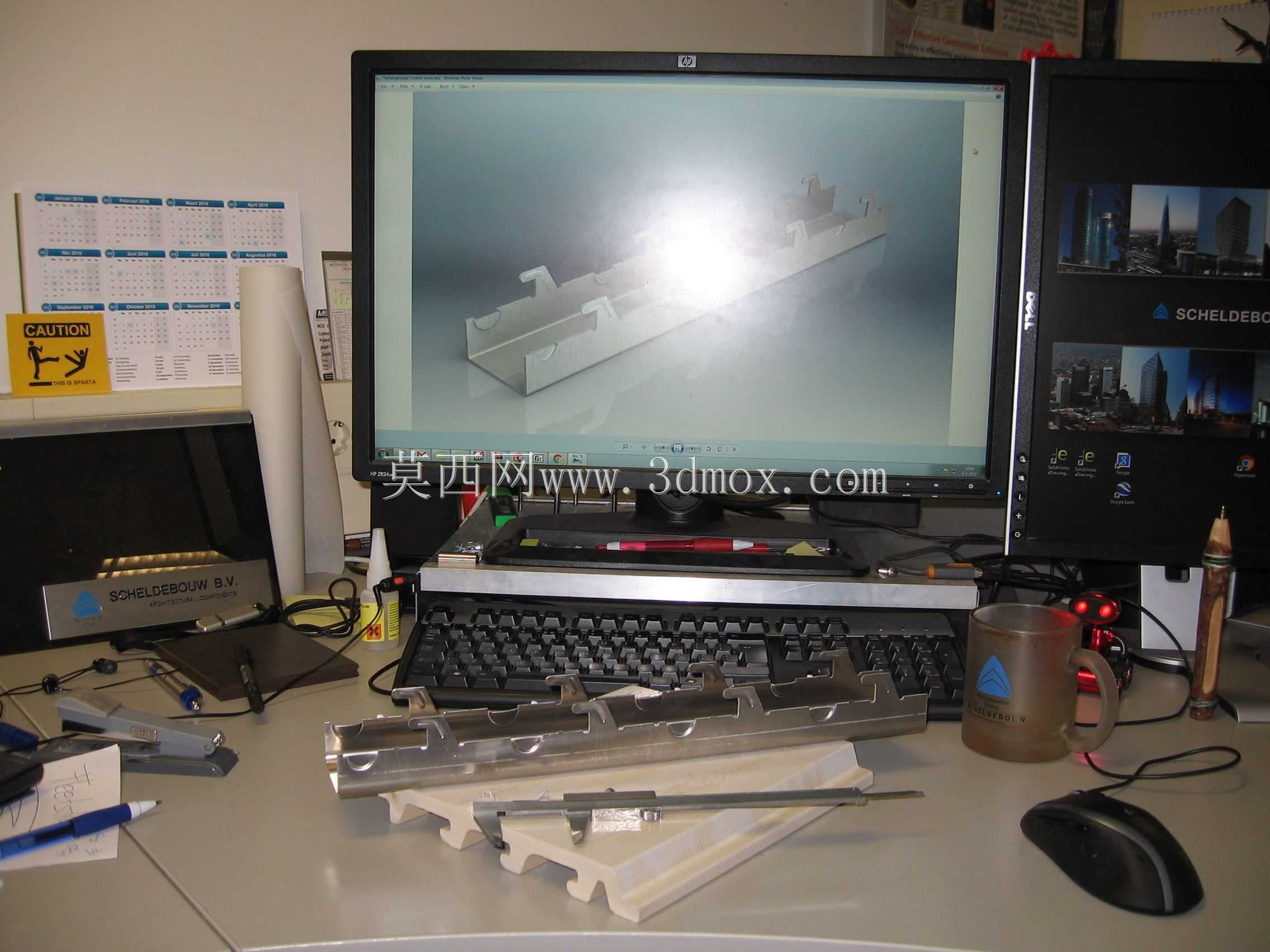

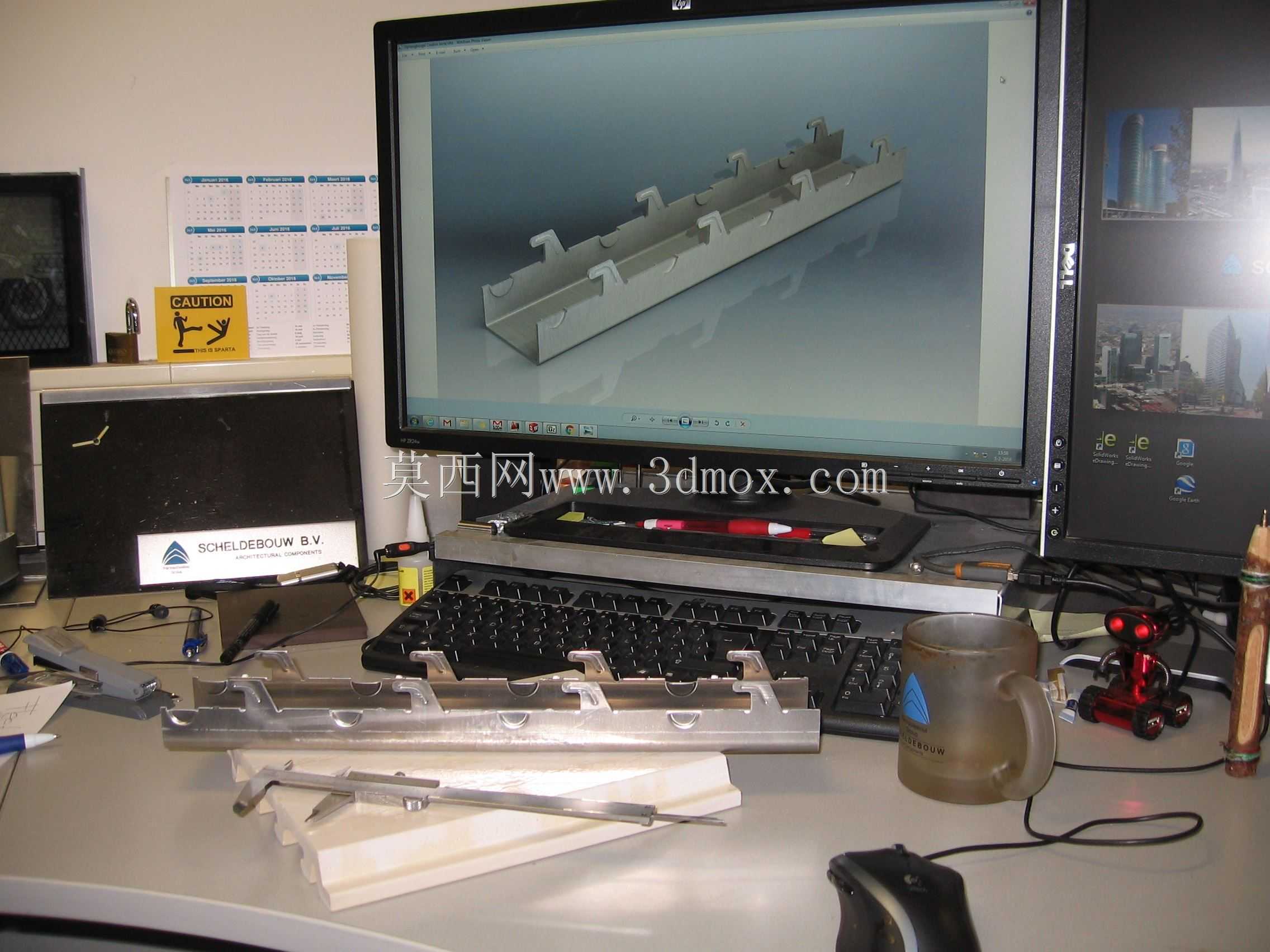

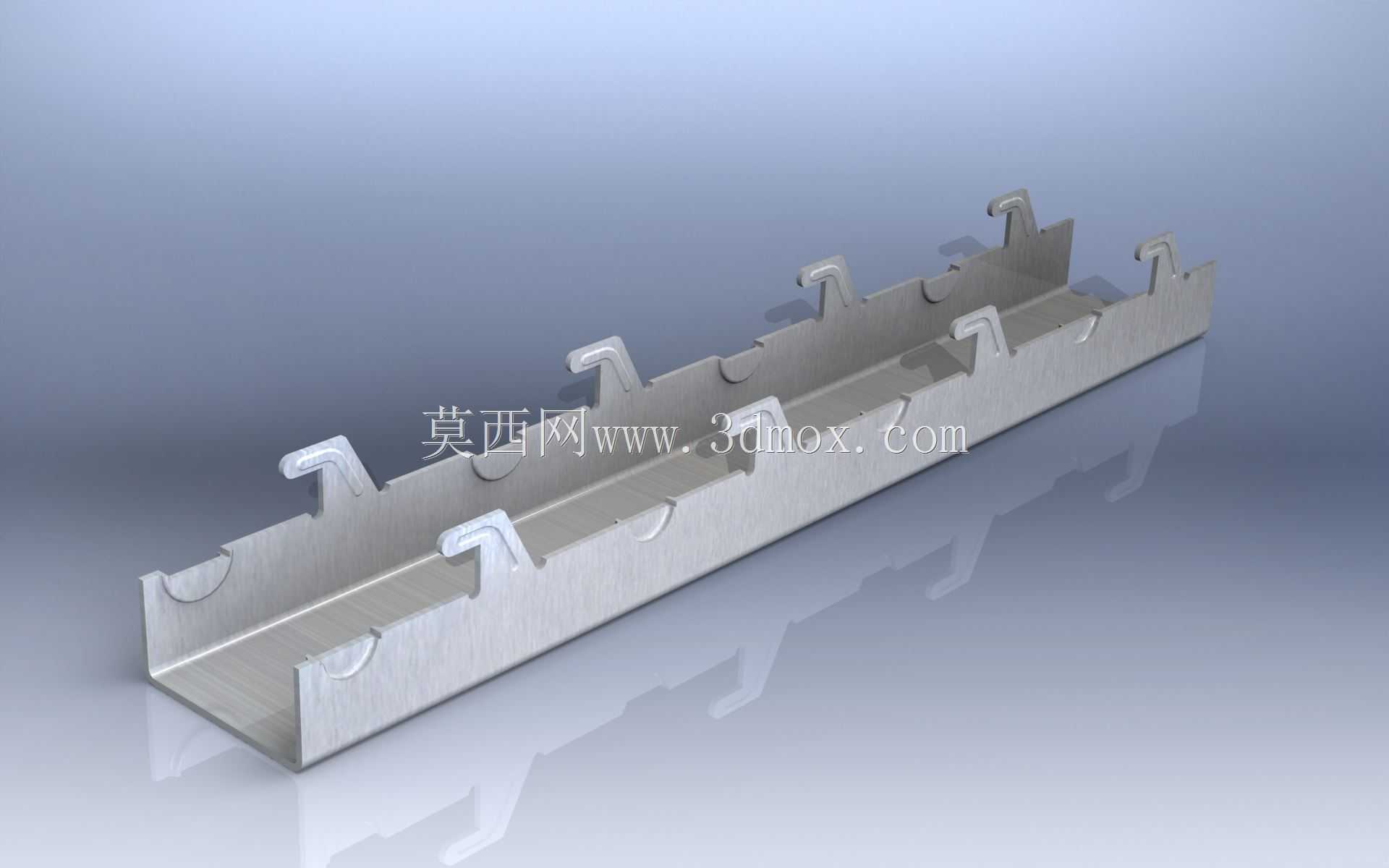

　　在建筑陶瓷砖的量产加工环节，这类长条形金属支架是陶土压制成型工序里的核心承载定位构件，主要配套铝制切边、压型模具使用，负责在陶土坯料从切模转移到压型工位、再到后续初坯输送的全流程中，为坯体提供稳定的多点位支撑，避免未烧结的软质陶土坯出现形变、边角塌陷的问题。从实际测绘逆向得到的结构来看，整个支架采用等截面长条形基体设计，基体上沿按照瓷砖坯的支撑受力点均匀分布多组向上凸起的定位卡爪，卡爪的顶面做了微小的圆弧倒角处理，不会在软质陶土坯表面留下压痕，同时卡爪的侧面设置了1.2度的微小拔模斜度，方便压制成型后坯体顺利脱离支架，不会出现粘带卡滞的问题。支架的底部设计了通长的定位滑槽，能够直接卡入生产线的输送导轨，不需要额外加装转接固定件，

　　安装时只需要将支架沿导轨滑槽推入，对准工位的定位销孔即可完成固定，安装边界完全适配现有陶瓷生产线的标准导轨间距，不需要对原有产线的输送结构做改造，能够直接替换原有老旧的支撑构件。设计过程中优先考虑了陶土压制工位的工况需求，支架整体采用铝合金材质加工，重量比同尺寸的钢制支架轻40%左右，能够降低输送导轨的负载，同时铝合金表面的氧化层能够抵御陶土原料中碱性成分的腐蚀，长期在潮湿的坯料加工环境中使用不会出现锈渍污染陶坯的问题。支架上的每一组卡爪位置都经过实际受力测算，对应瓷砖坯体的加强筋位置，支撑点避开了瓷砖表面的纹理成型区域，确保压制过程中压力能够均匀传递到陶土坯的各个位置，不会出现局部压力不足导致的坯体密度不均问题。

　　在逆向建模的过程中，完全按照实物的装配公差还原了各个安装面的平面度要求，支架底面的安装基准面平面度控制在0.05mm以内，确保安装后所有卡爪的顶面高度差不超过0.1mm，避免因支撑高度差导致陶坯放置时出现倾斜，最终压制出的瓷砖坯厚薄不均。支架的两端设计了对接卡口，能够根据生产的瓷砖长度，将多段支架拼接成更长的支撑结构，适配不同规格尺寸的瓷砖生产需求，拼接处的定位精度控制在0.08mm以内，拼接后不会出现台阶面，避免输送过程中卡滞。从实际使用场景来看，这类支架除了在陶土压制成型工位使用，还可以直接随输送线进入后续的干燥工序，铝合金的导热性能均匀，能够让陶坯在干燥过程中受热一致，减少因受热不均导致的坯体开裂问题。

　　支架的基体侧面设计了多个减重孔，在不降低整体结构强度的前提下进一步减轻自重，同时减重孔也可以作为清理工位的冲水通道，方便生产结束后冲洗支架表面残留的陶土残渣，减少日常维护的工作量。整个结构没有多余的复杂设计，所有的棱角位置都做了圆角过渡，避免操作过程中划伤操作人员，同时也不会在棱角位置堆积陶土残渣，日常清理更加便捷。
