奇幻风格双持精灵战刃摆件结构设计

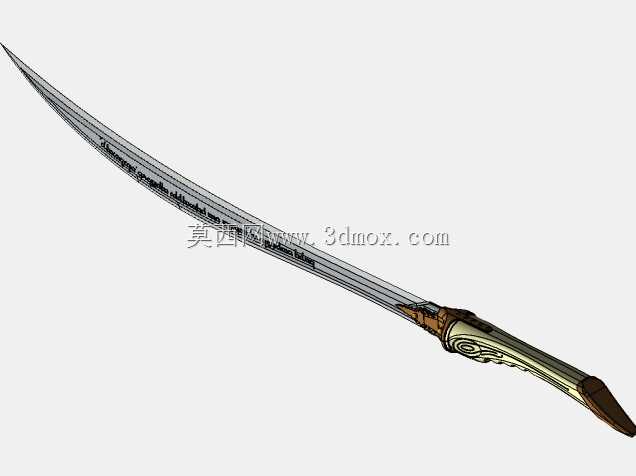

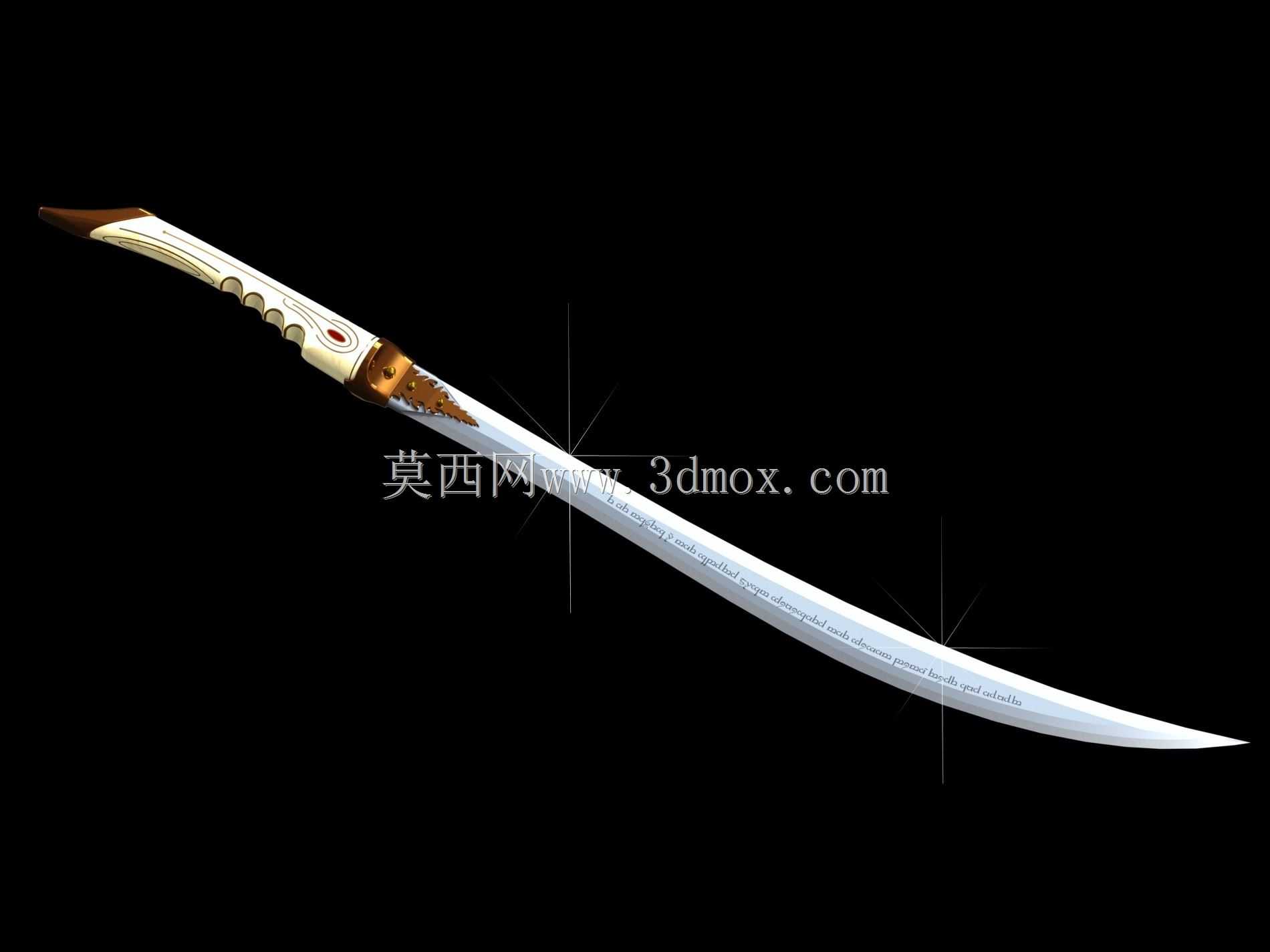

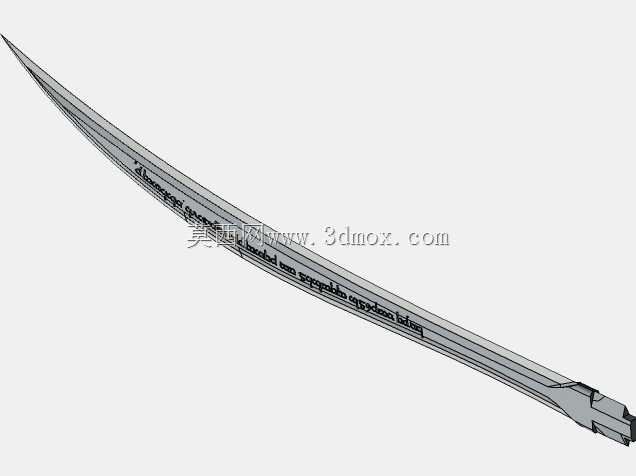

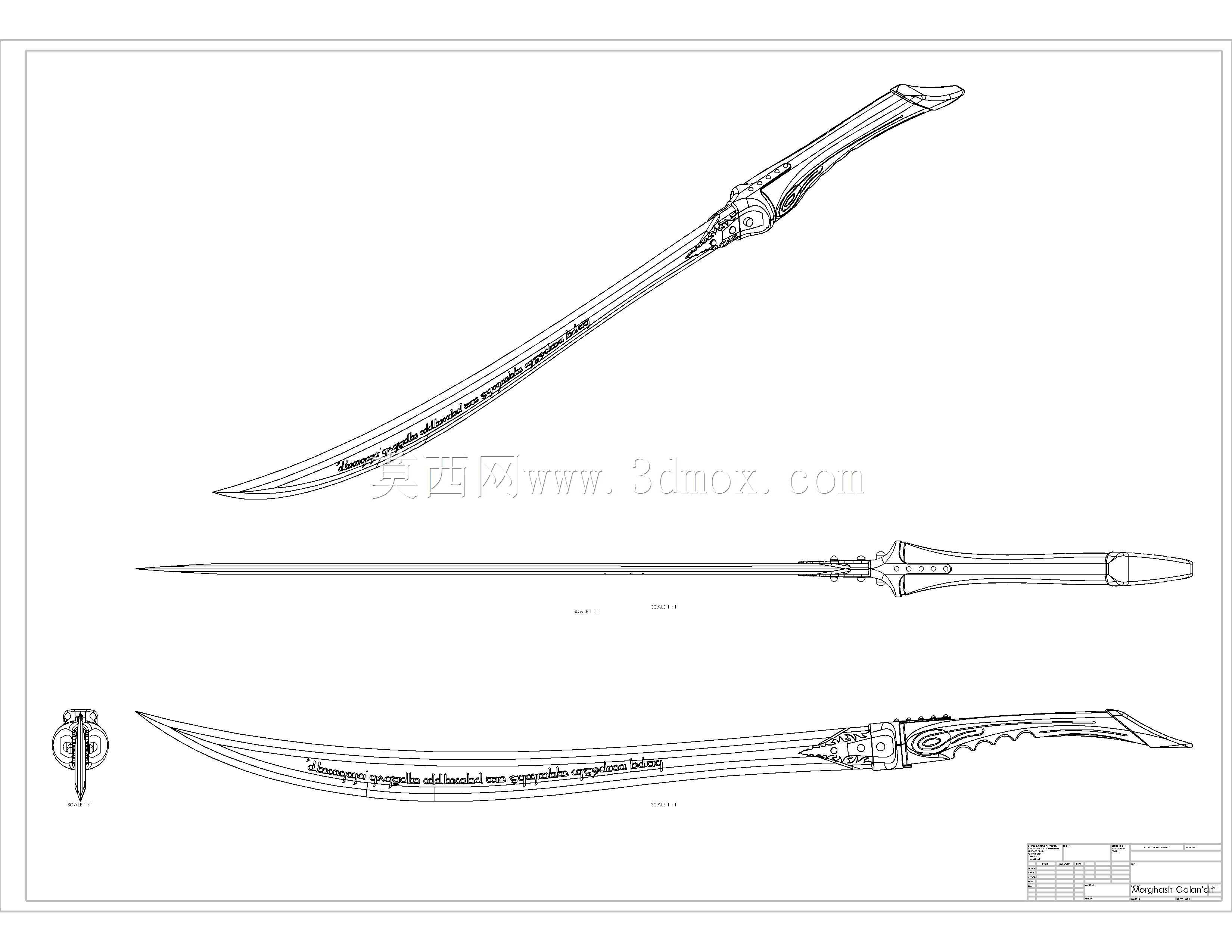

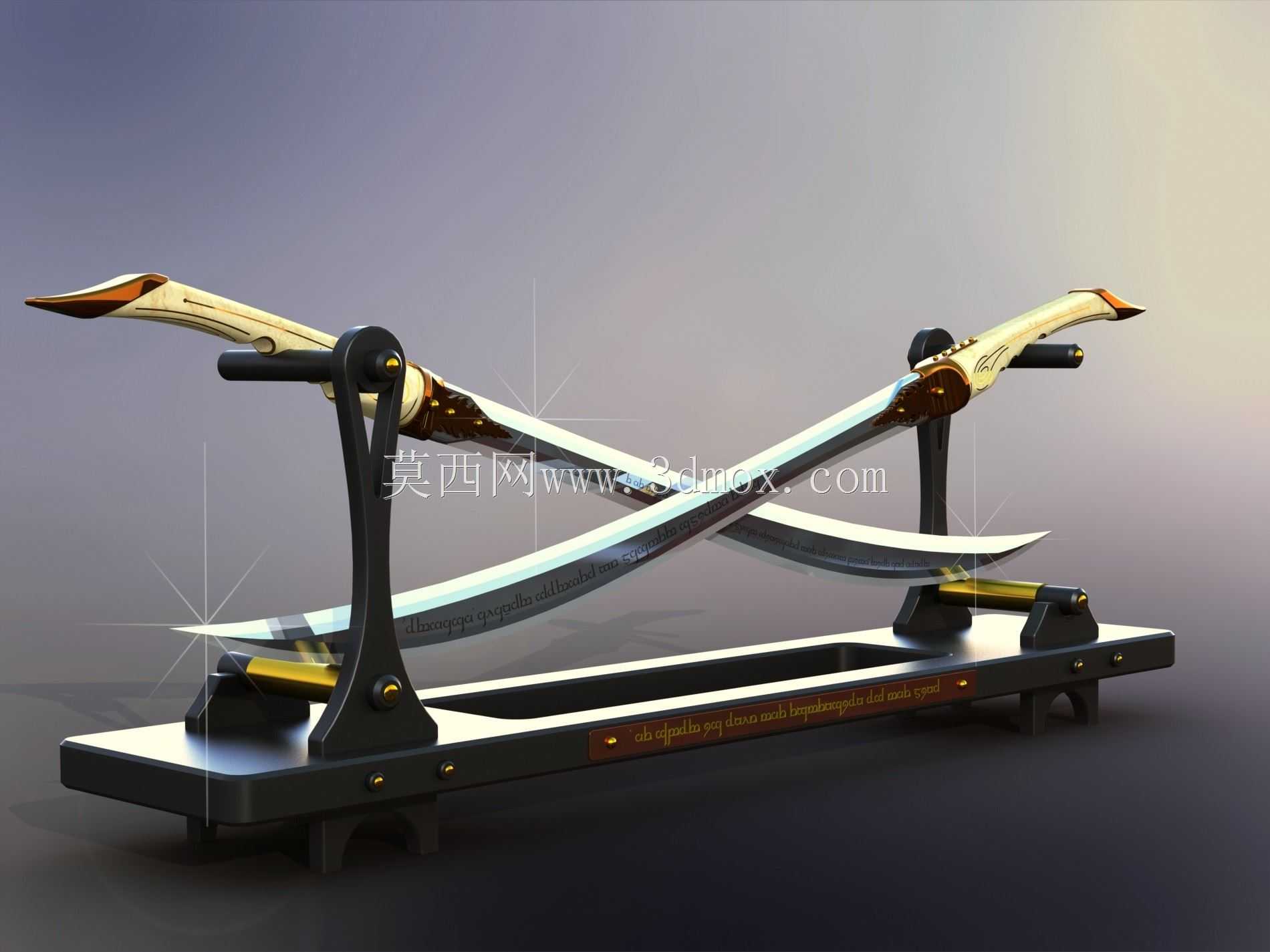

　　这套双持战刃的三维结构设计，最初面向文创周边定制、影视道具复刻、主题展陈摆件三类应用场景做结构落地，区别于常规量产五金刀具的功能导向，整个设计在兼顾视觉还原度的同时，充分考虑了实体加工的装配公差、展示稳定性与日常摆放的安全边界。从结构拆分来看，整套作品分为成对的战刃本体与配套展示支架两个独立模块，两个模块可拆分加工、独立装配，也可组合为完整展陈单元。战刃本体部分，刃身采用对称双曲面弧面设计，刃线从柄根位置向刀尖做平滑收窄，刃身最厚位置控制在6mm，向两侧刃口做渐变减薄处理，既保证金属加工时的结构强度，避免薄壁位置在搬运、展示过程中出现磕碰变形，也还原了奇幻设定里双刃的锋利视觉感，同时刃身表面做了分段式的纹理刻槽，

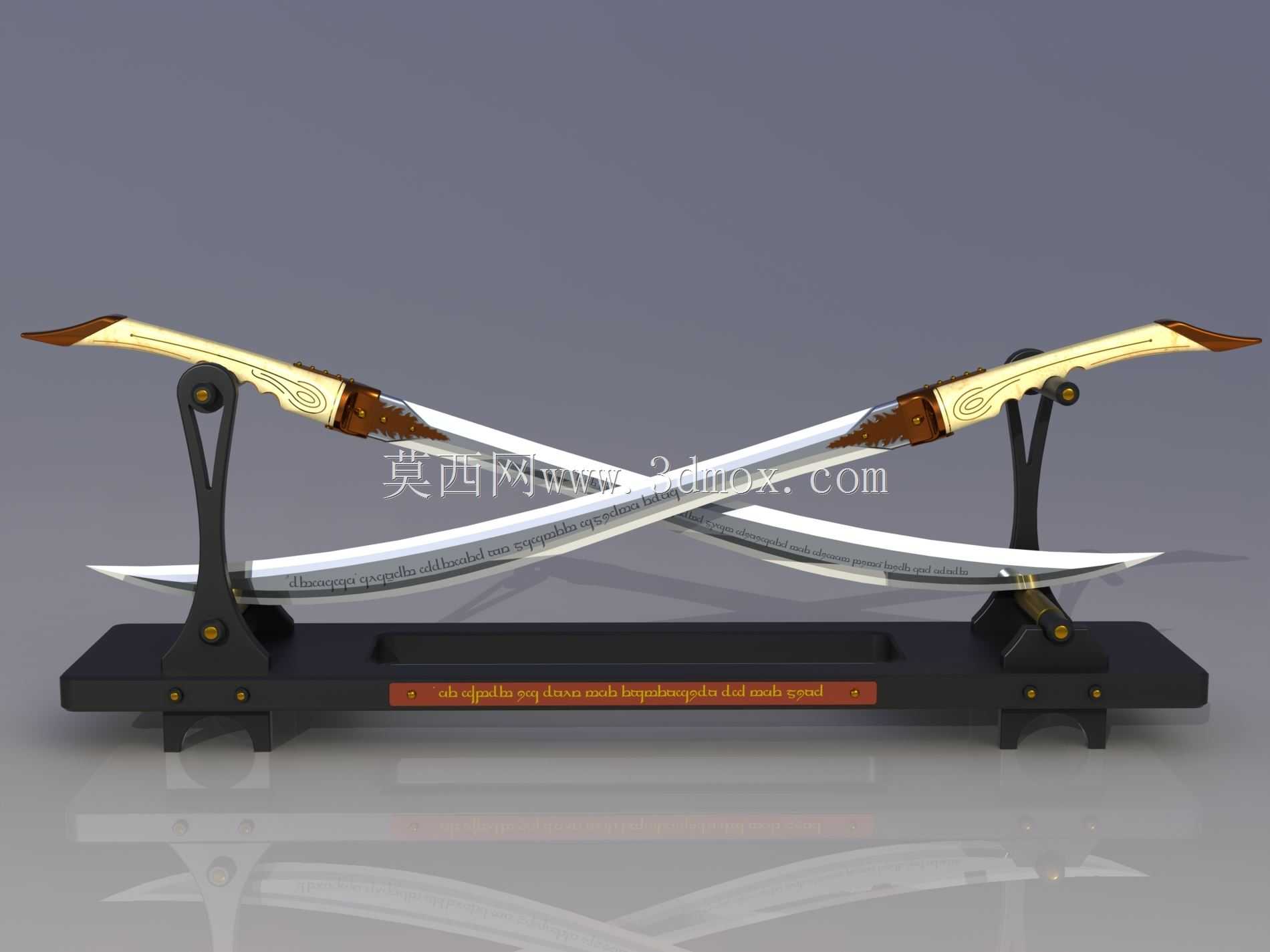

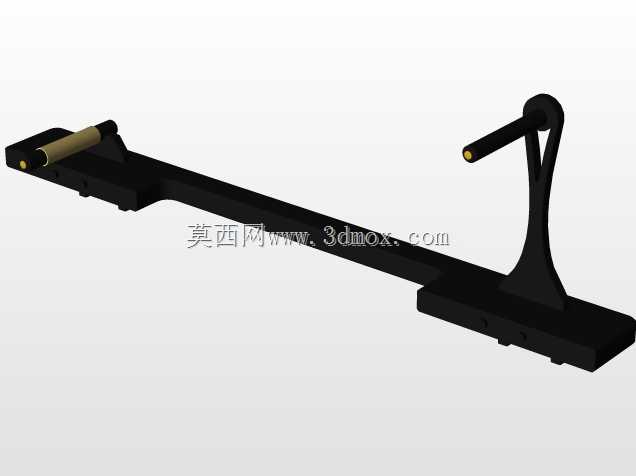

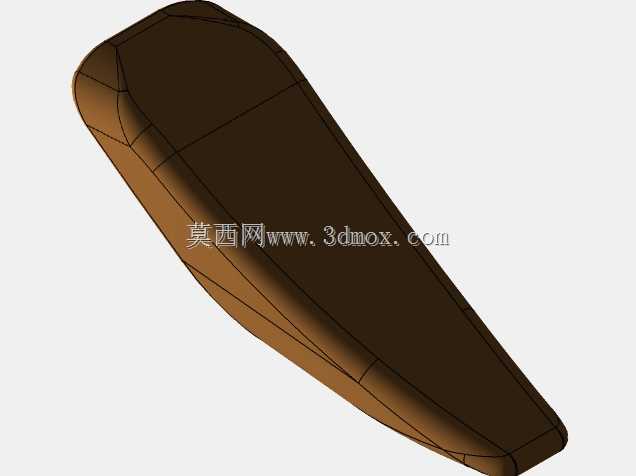

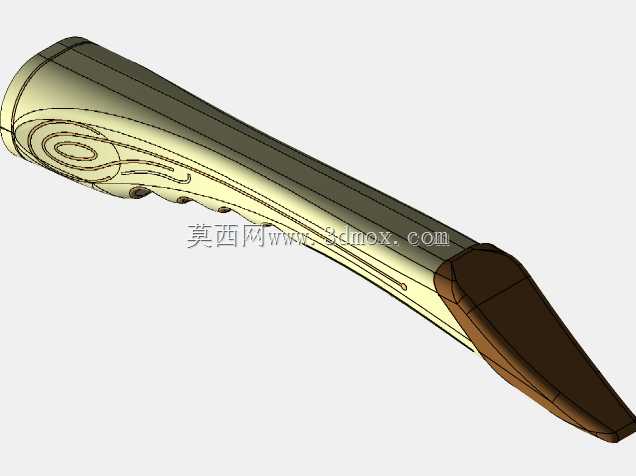

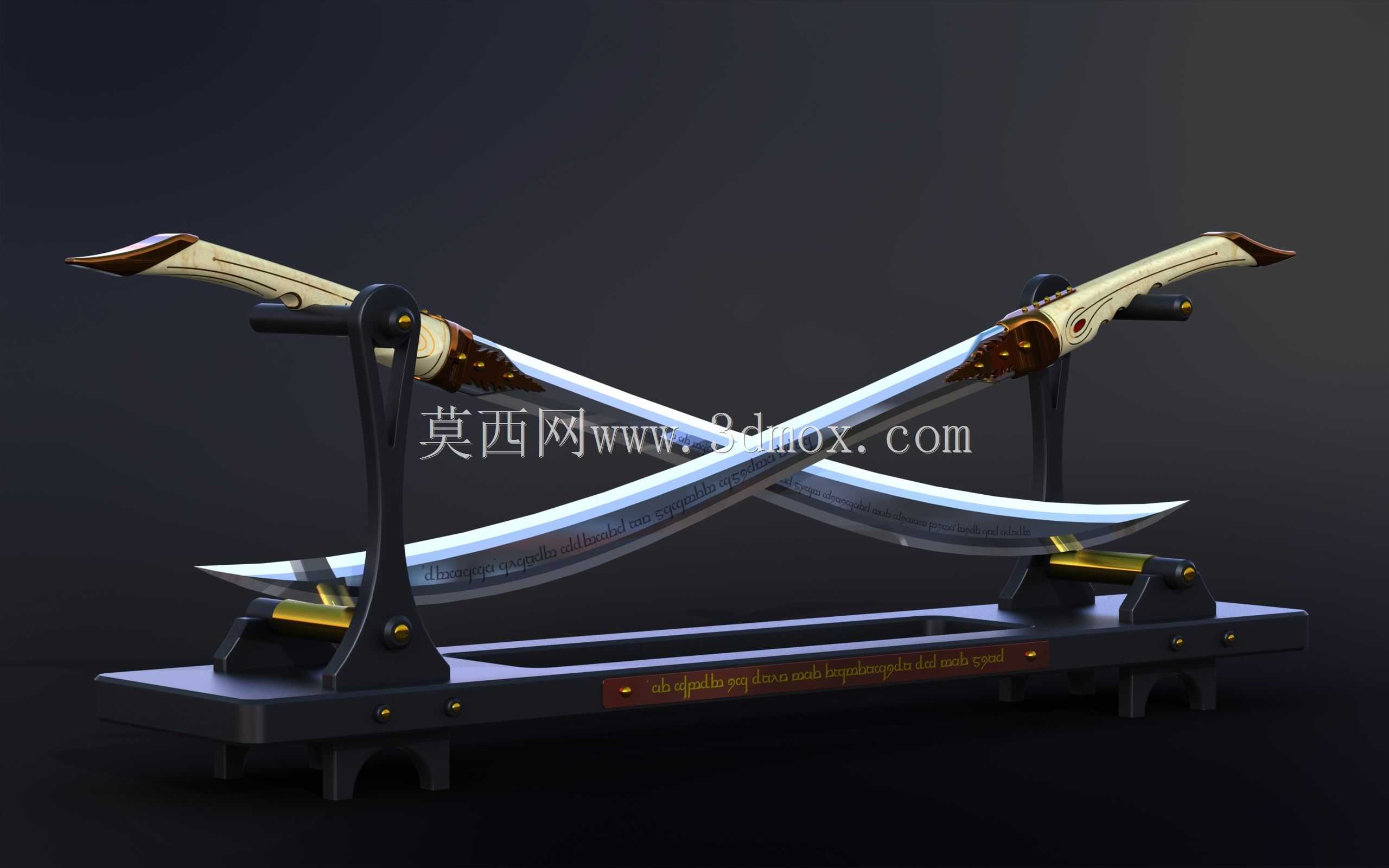

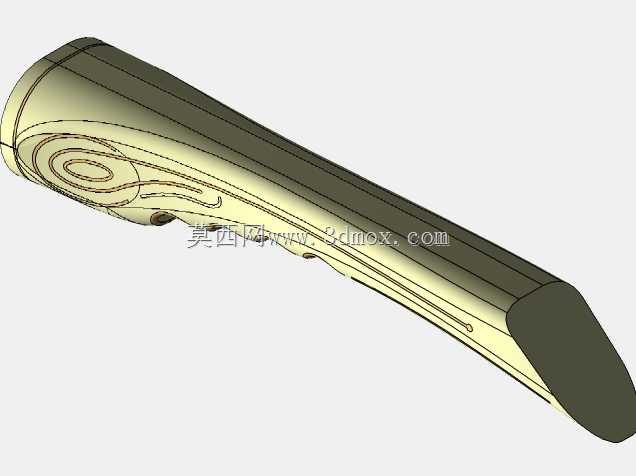

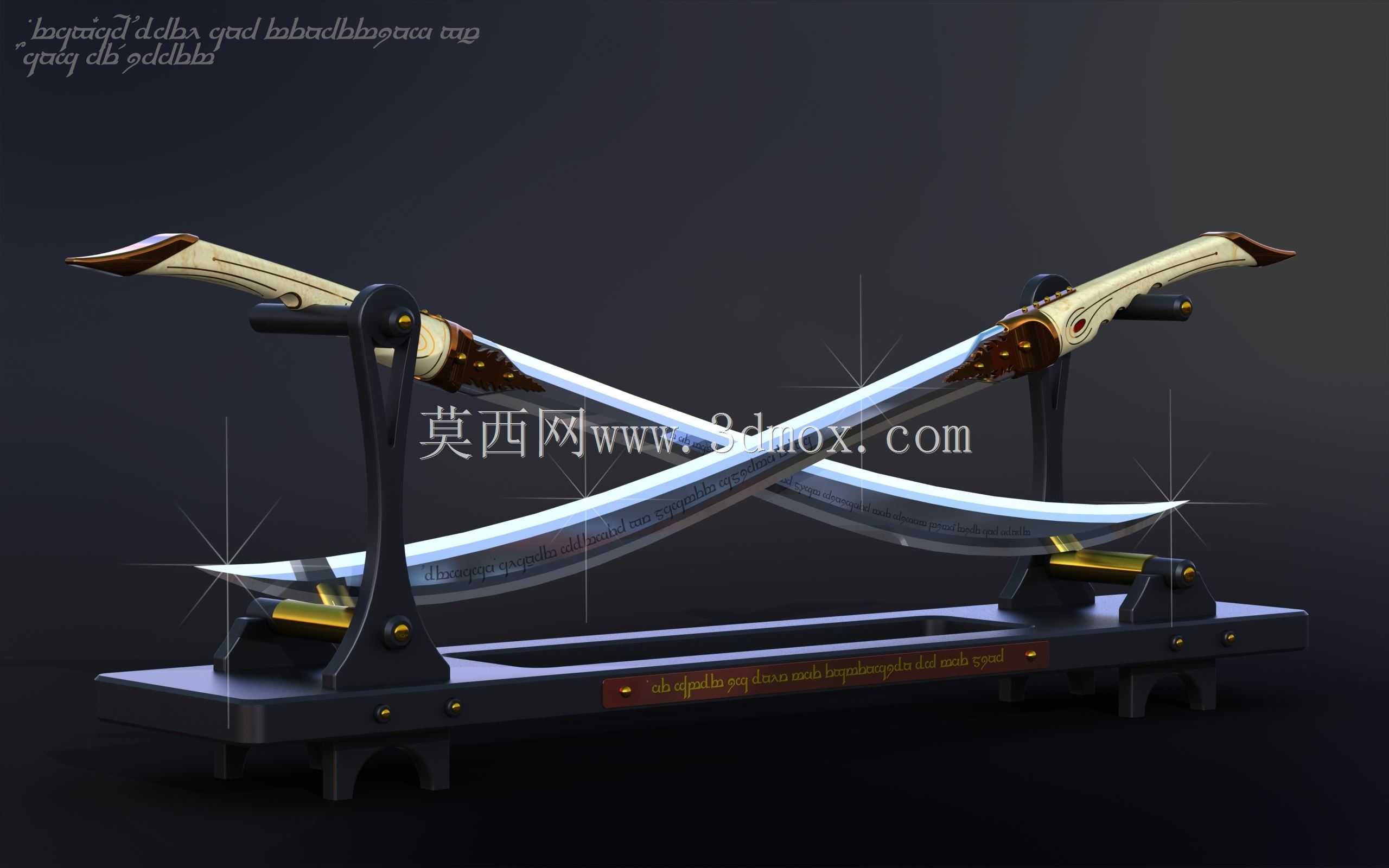

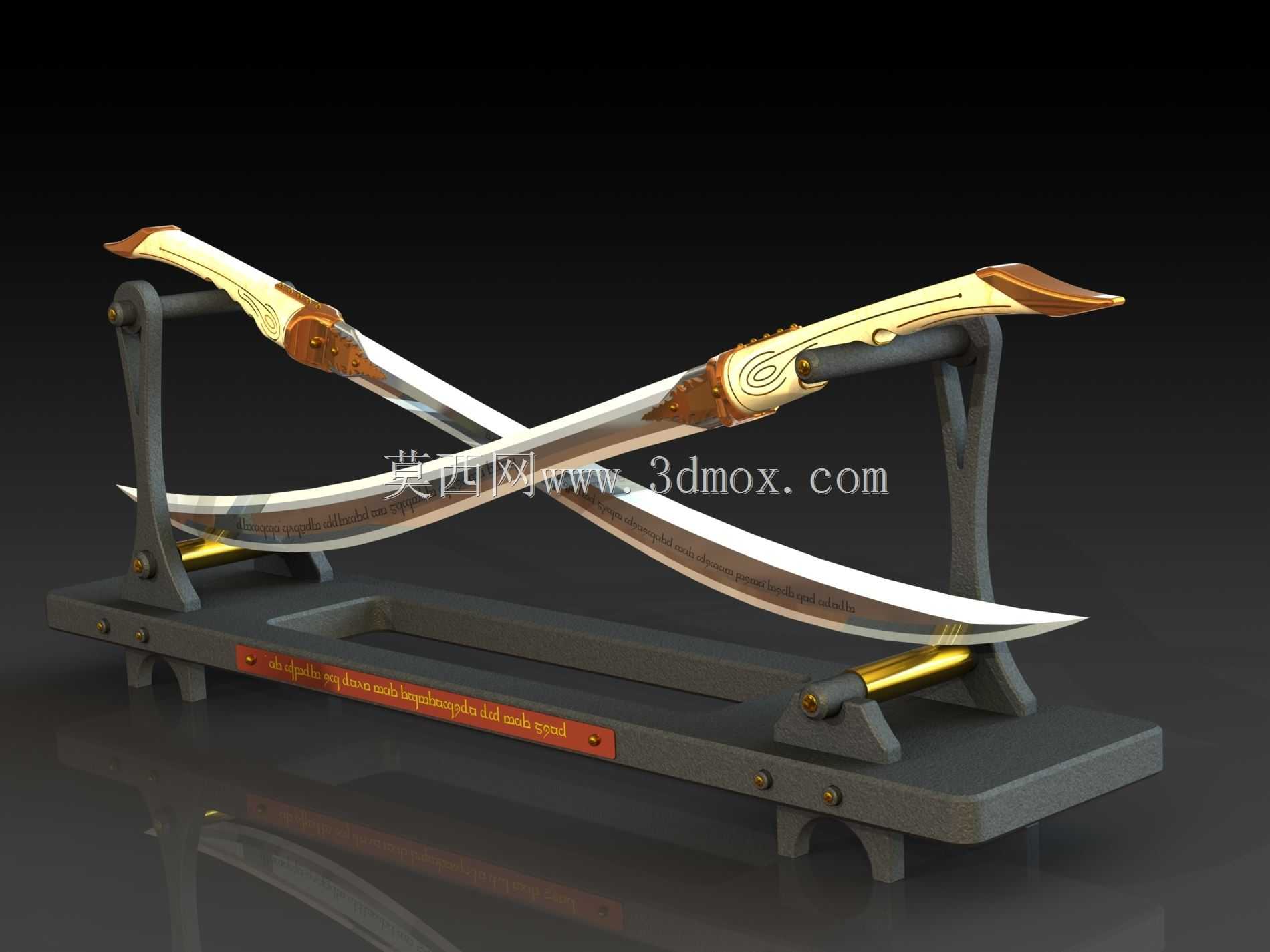

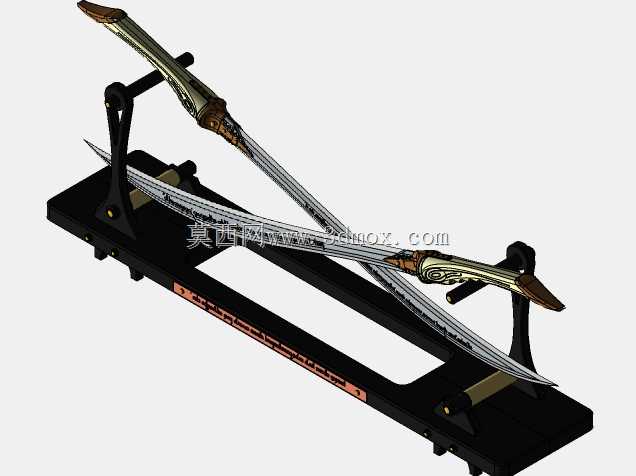

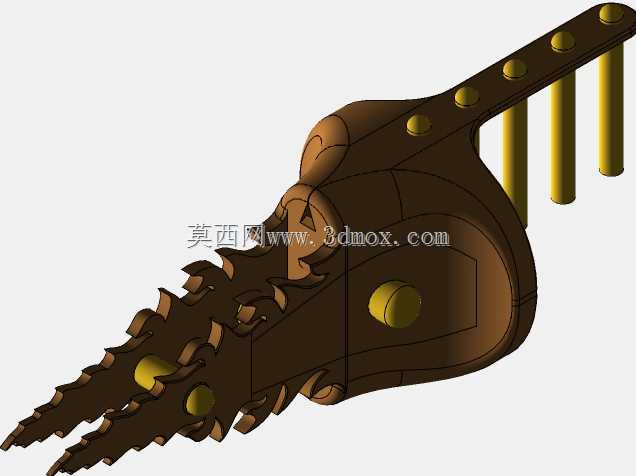

　　对应设定里折叠锻打的肌理，刻槽深度控制在0.8mm，既不会破坏刃身整体结构强度，也能在光影下呈现出层次分明的金属质感。手柄部分采用分段式装配结构，柄芯与刃身做一体化延伸设计，从刃根位置插入柄体内部，通过两个横向定位销完成锁固，避免柄体与刃身出现转动松脱；柄体外形贴合人体手掌握持的弧度，最粗位置直径32mm，向柄首位置做平滑收窄，柄首位置做了上扬的弧形装饰结构，内部预埋了金属配重块，调整整刀的重心位置在柄前30mm处，既满足握持时的平衡感，也能保证放置在支架上时不会出现重心偏移倾倒的问题。配套的展示支架采用分体式承托结构，底座为长条形矩形结构，长度适配两把战刃交叉摆放的横向跨度，底座底部预留了四个硅胶脚垫的安装位，脚垫高度5mm，

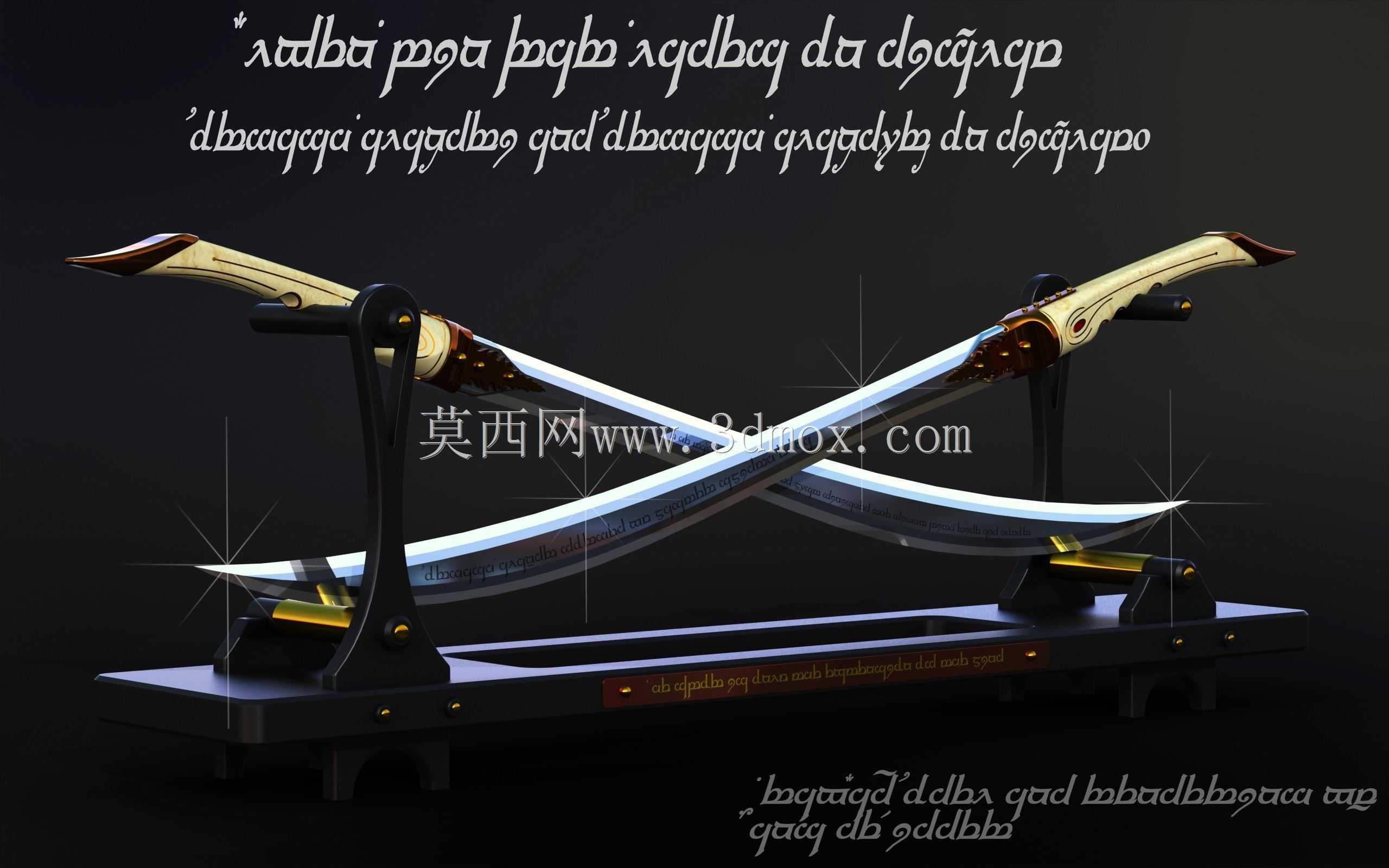

　　可抵消放置平面的不平整度，同时避免支架底部刮伤摆放台面；底座上设置两个竖向支撑臂，支撑臂顶部的承托槽做了与刃身弧度匹配的弧形缺口，缺口内粘贴软质绒垫，避免金属刃身与硬质支架接触出现漆面磨损，支撑臂与底座之间采用螺栓锁固，可根据实际加工后的刃身弧度微调支撑臂的前后位置，保证两把战刃交叉摆放时的角度完全对称，交叉点控制在刃身总长度的三分之二位置，呈现出最佳的视觉展示效果。从安装边界来看，整套展陈组合摆放时的横向占用宽度为680mm，纵向深度为180mm，整体高度为220mm，对摆放平面的承重要求不超过5kg，常规的木质展柜、桌面台面均可满足放置要求。设计过程中针对不同加工工艺做了结构适配：如果采用金属铸造工艺，

　　刃身与柄芯的一体化结构预留了1.5mm的加工余量，方便后期做表面抛光与镀层处理；如果采用光敏树脂3D打印做道具样件，所有薄壁位置均做了加厚处理，避免打印过程中出现翘曲、断边问题，装配位置的公差控制在0.2mm，无需二次打磨即可完成拼接。针对日常展示的安全需求，刃口位置全部做了R0.5mm的圆角钝化处理，不会出现锋利割手的问题，同时支架的承托槽深度做了12mm的设计，即使受到轻微的外力触碰，战刃也不会从支架上滑落。整个结构设计没有采用复杂的异形连接结构，所有装配位均采用标准紧固件连接，加工门槛低，不管是小批量的文创定制加工，还是个人爱好者的DIY制作，都能根据三维模型直接导出加工图纸完成落地，同时模型的曲面全部做了G2连续处理，导入各类加工编程软件时不会出现破面、法线错误的问题，可直接对接五轴加工、3D打印、失蜡铸造等多种加工工艺。
