上釉陶土瓷砖混凝土背结构锚固安装节点

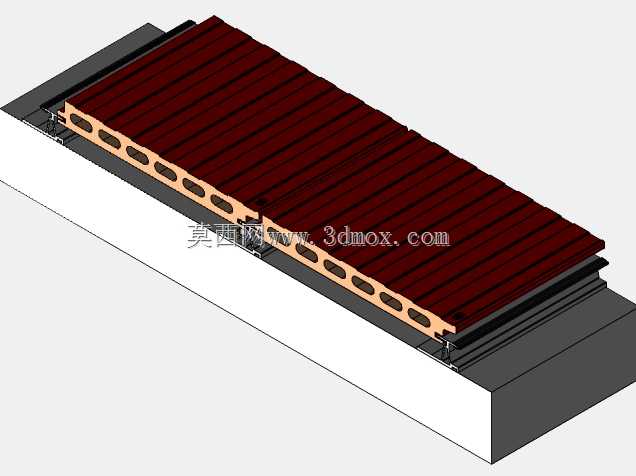

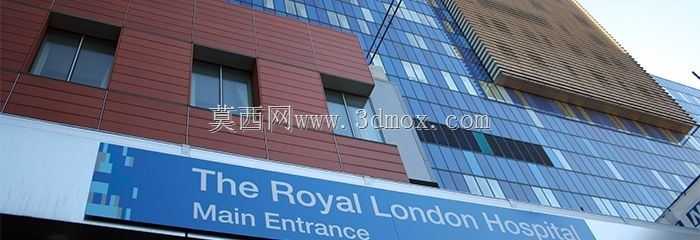

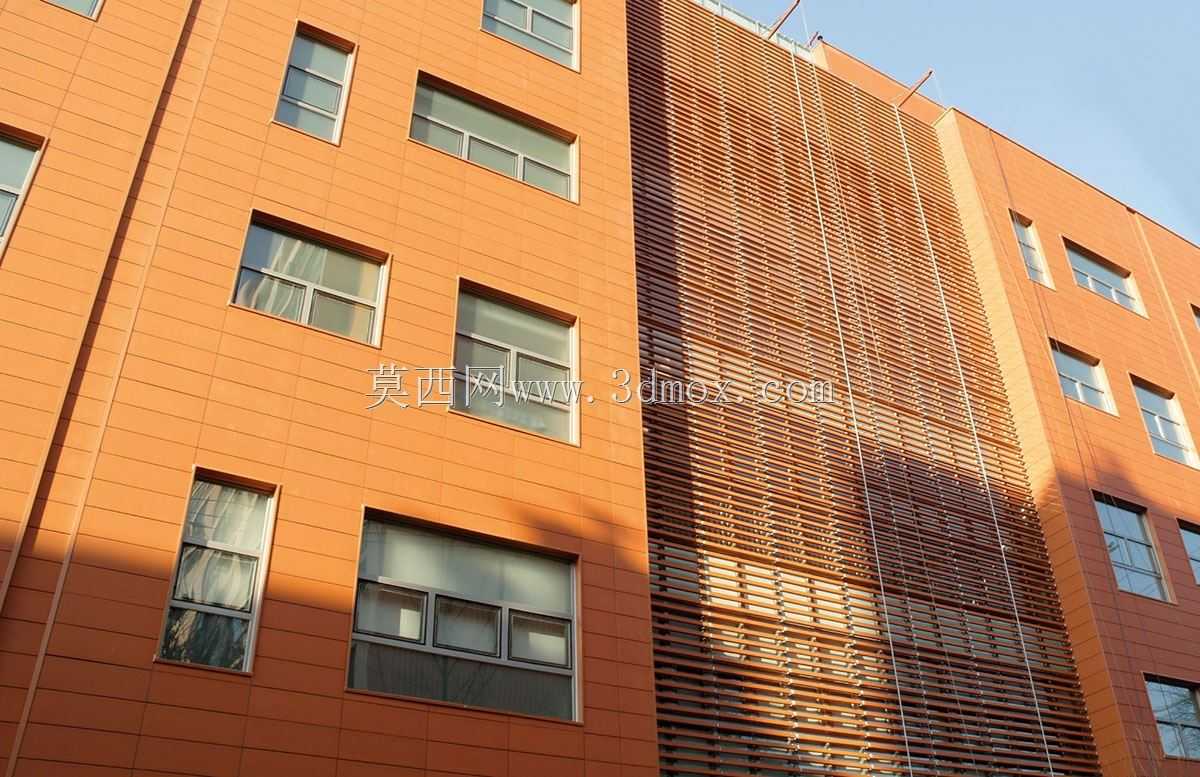

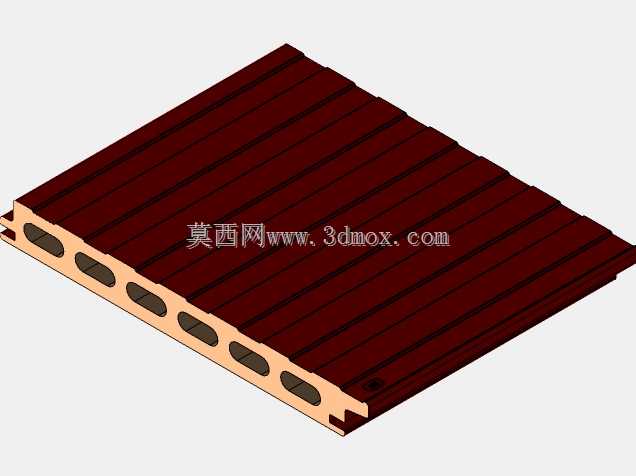

　　这套节点结构针对公共建筑外立面陶土饰面的安装需求设计，核心解决上釉陶土瓷砖与混凝土背墙的可靠连接问题，适配医院、展馆这类对饰面平整度、抗震性能、长期耐久性有严苛要求的公共空间场景。陶土瓷砖本身为空心挤出成型构件，侧边预留的卡接槽口是整个安装体系的受力基准，设计时没有采用传统的背栓打孔方案，避免了脆性陶土材料在钻孔过程中出现的暗裂、崩边隐患，所有受力点均依托陶板挤出时一体成型的槽位传递，荷载传递路径更贴合陶板的材料力学特性。

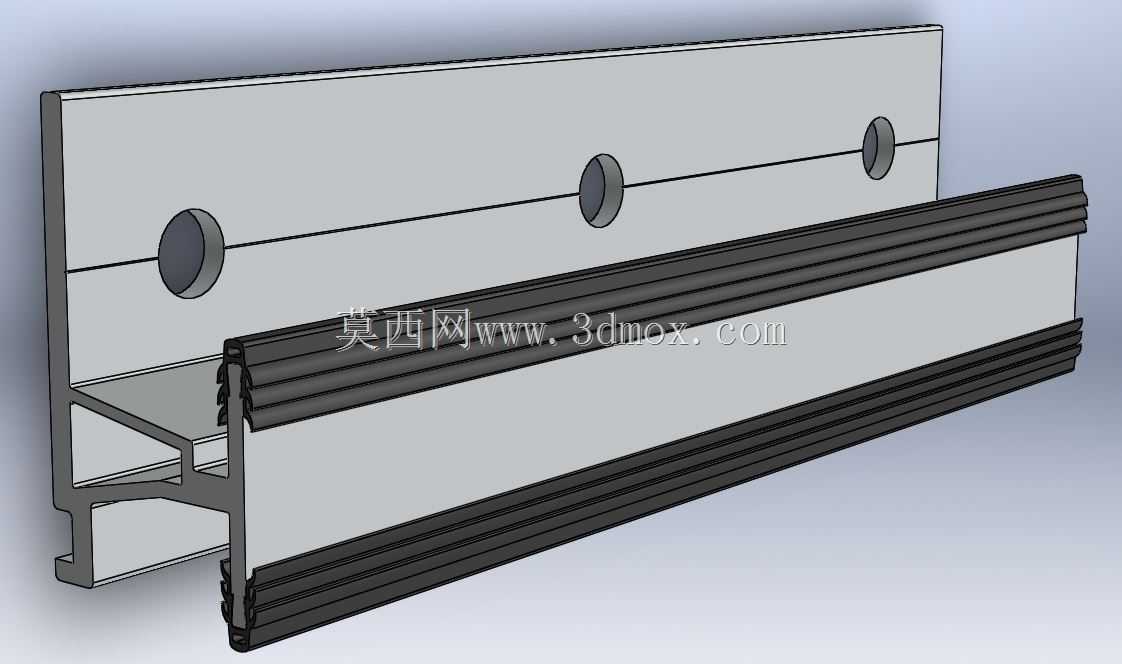

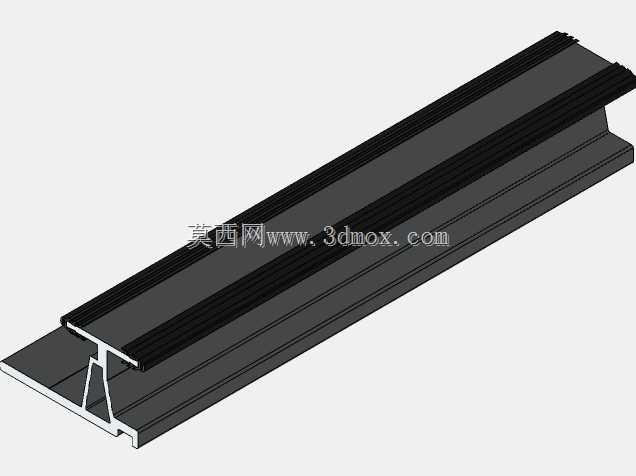

　　配套的挤压铝安装支架是整个节点的核心调节构件，支架采用6063-T5铝合金挤出成型，截面做了等强度优化，与混凝土墙体连接的基座部分开有长圆孔，可适配现场墙体施工带来的±15mm平面度偏差，与陶板卡接的支臂部分预留了垫片安装位，这里的垫片不是普通的找平垫片，而是采用耐老化EPDM材质，一方面可以吸收建筑结构受温度变化、风振、人流荷载带来的微幅振动，避免刚性接触导致的陶板边角崩裂，另一方面可以补偿陶板挤出生产时的尺寸公差，单块陶板的长度方向公差可控制在±2mm范围内，通过不同厚度垫片的组合，能将整面饰面的拼缝平整度偏差控制在0.5mm以内，满足上釉饰面的视觉平整度要求。

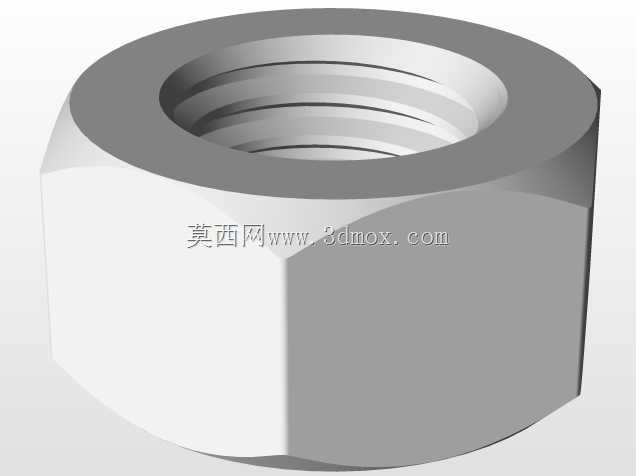

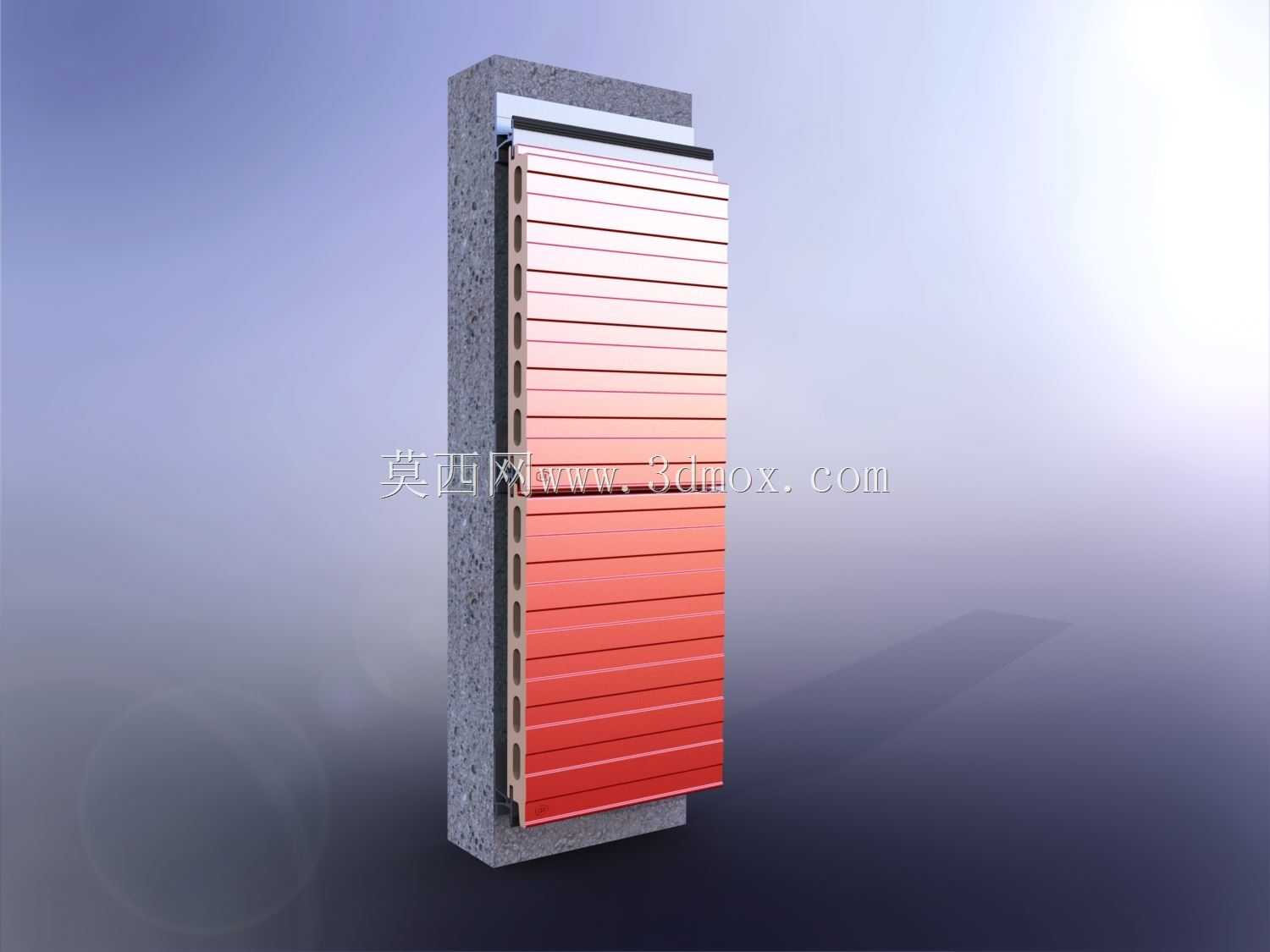

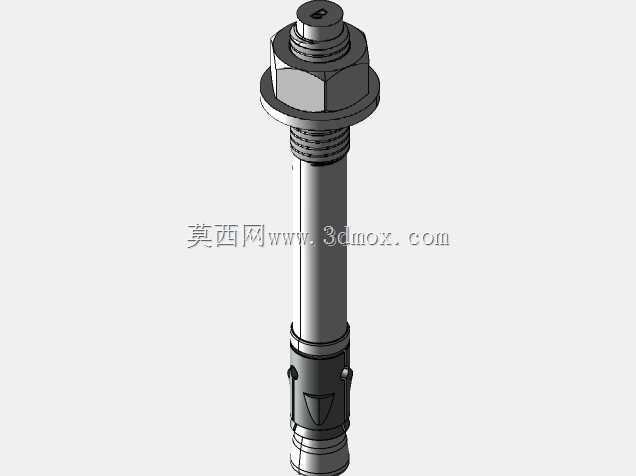

　　安装边界的设定充分考虑了现场施工的容错空间，混凝土背墙的锚栓采用后扩底机械锚栓，锚入深度不小于100mm，单颗锚栓的抗拔承载力设计值不低于8kN，可抵御8度抗震设防烈度下的风荷载与地震作用组合。陶板与混凝土墙体之间的空腔预留了60mm的间隙，这个间隙不是随意设定的，一方面可以满足外立面通风排水的需求，避免雨水在腔体内积存渗进室内，另一方面也给保温层的铺设、管线的预留留出了足够空间，适配不同气候区的建筑节能构造要求。相邻陶板之间的拼缝设计为8mm，填充耐候硅酮密封胶，胶缝底部垫有泡沫背衬条，既保证密封胶的施工厚度符合要求，也避免胶与铝支架直接粘接，给材料的温度变形留出伸缩余量，防止长期温变循环下胶层开裂。

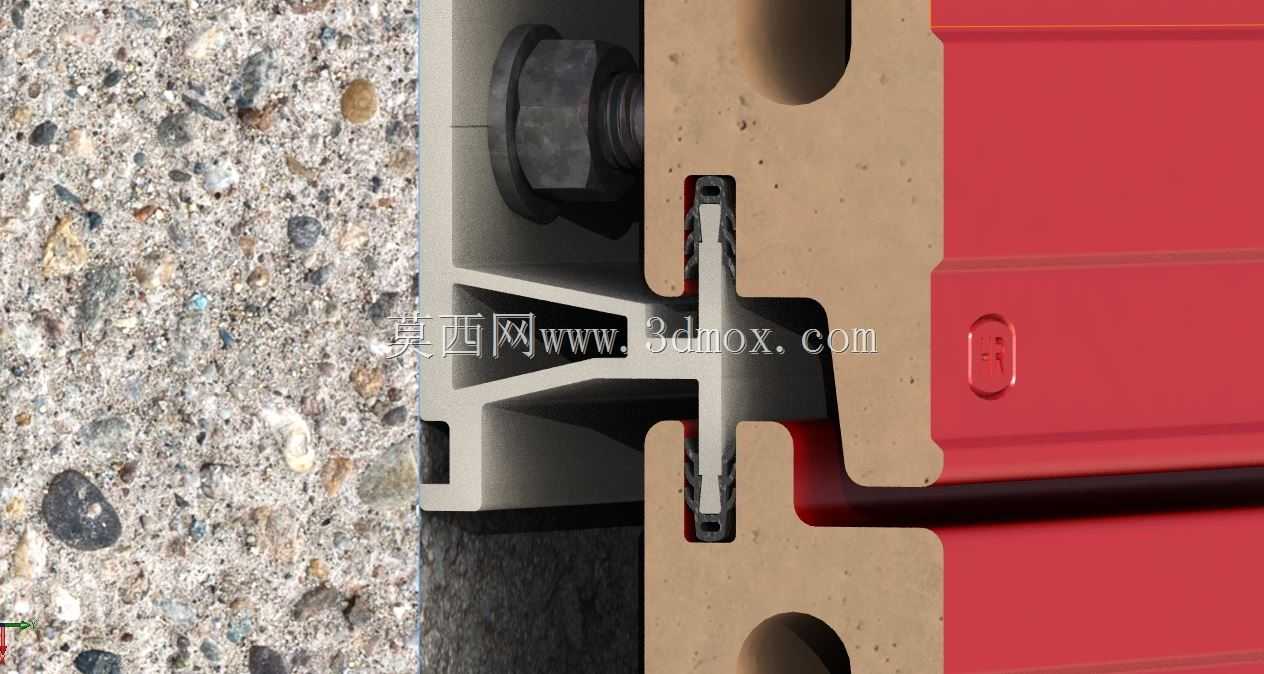

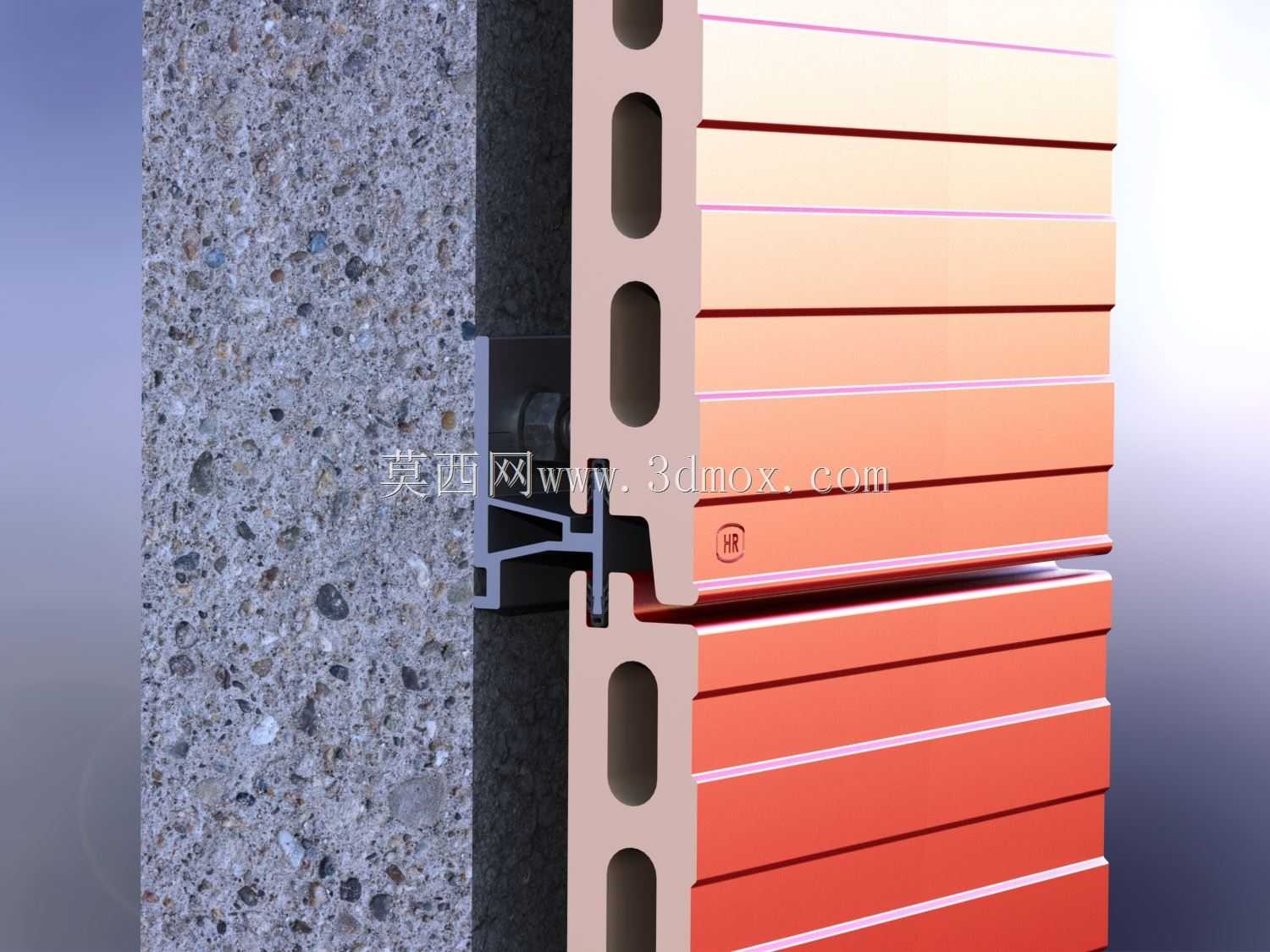

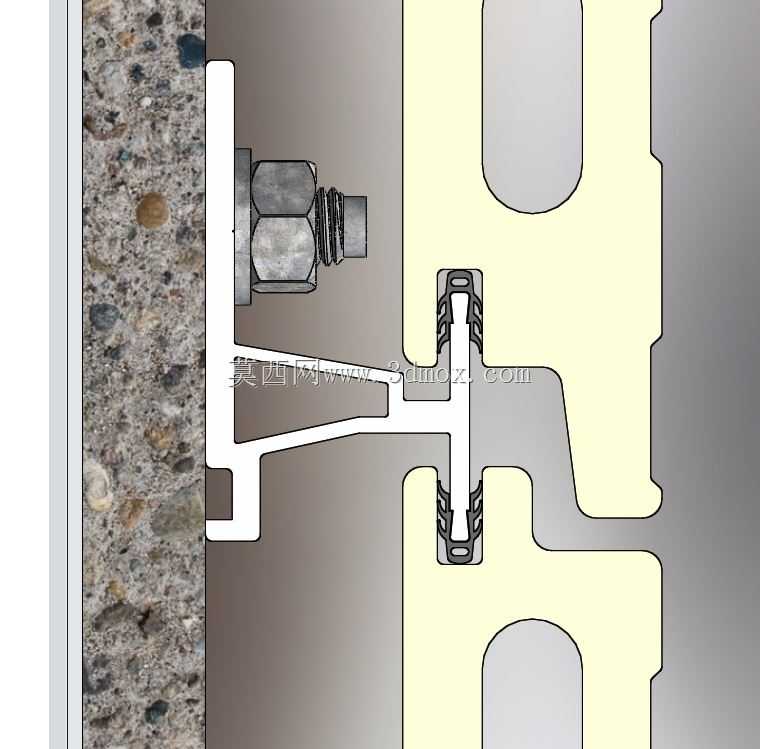

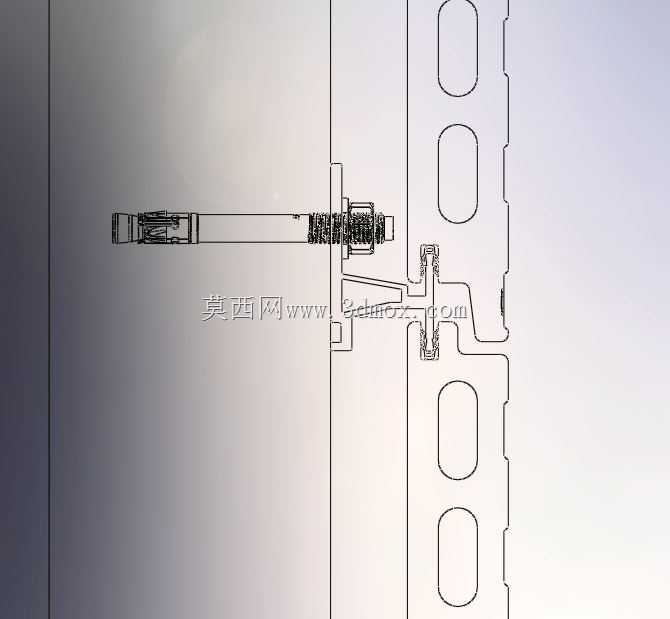

　　整个节点的受力逻辑经过多轮校核，陶板的自重通过卡接槽口传递到铝支架，再通过锚栓传递到混凝土结构，水平方向的风荷载则通过支架上下的卡爪双向约束，避免陶板在负风压作用下出现脱槽风险。设计时特意规避了不同金属材料直接接触的电腐蚀隐患，铝支架与钢质锚栓之间加设了绝缘垫片，铝支架与陶板接触的位置也都覆有同材质的EPDM隔离层，杜绝长期使用过程中出现的电化学腐蚀，保证整个连接体系的使用寿命与建筑主体结构匹配。在实际施工过程中，这套节点的安装效率比传统背栓方案提升近40%，不需要在陶板现场打孔，所有铝支架都可以在工厂预裁切到对应长度，现场只需完成锚栓固定、支架调平、陶板挂装三个核心步骤，对施工人员的技能要求更低，也减少了现场加工带来的材料损耗。针对转角、收边、门窗洞口这类特殊位置，这套节点也可以通过调整铝支架的截面形状实现适配，不需要额外开模定制特殊构件，大幅降低了项目的配套成本。
