车轴轴承室装配组件结构设计

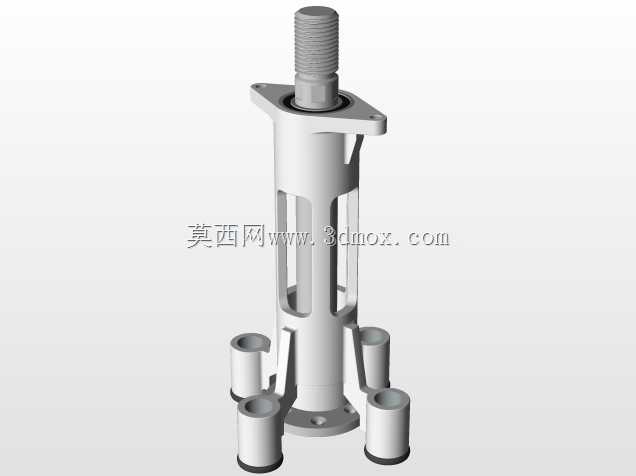

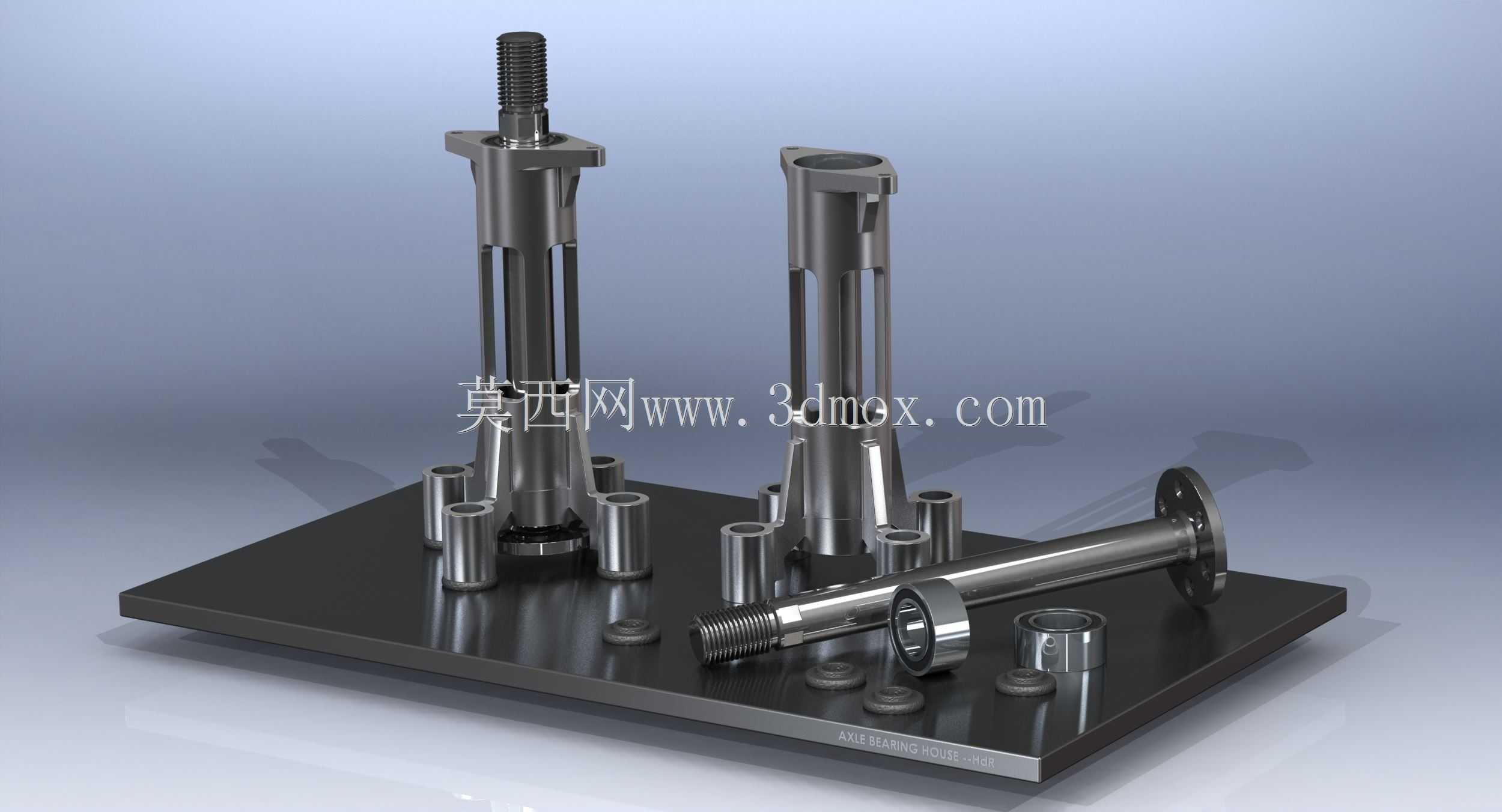

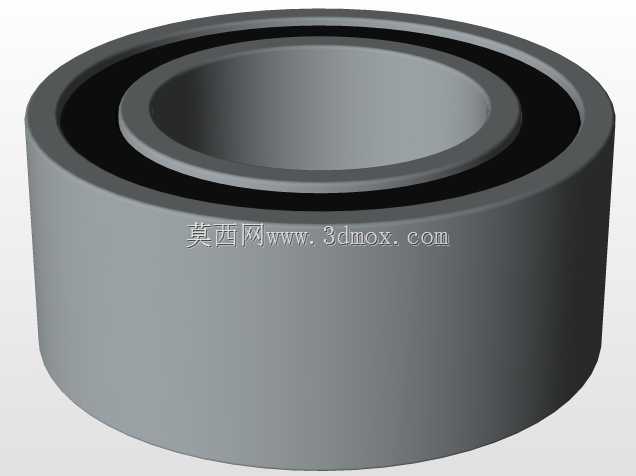

　　这套车轴轴承室组件的设计，核心围绕商用车底盘轮端的实际服役工况展开，日常作业中轮端需要同时承载整车垂向载荷、行驶过程中的横向冲击以及传动扭矩带来的交变应力，轴承室作为轮端核心的定位承载构件，其结构合理性直接决定轮端的运行寿命与行驶安全性。从结构设计逻辑来看，组件采用分体式装配布局，底座作为整套组件的装配基准面，加工有对应定位销孔与螺栓过孔，可直接适配车轴桥壳端的安装接口，安装时无需额外加工过渡转接板，能有效降低现场装配的工序复杂度。两个立式轴承室主体采用同轴度公差严格控制的内孔设计，内孔表面预留轴承压装的导入倒角，压装行程段的表面粗糙度控制在Ra1.6以内，可避免轴承外圈压装过程中出现划伤、卡滞问题，

　　保证轴承外圈与室体的过盈配合精度，防止运行过程中出现轴承外圈蠕变打滑的故障。配套的车轴构件采用阶梯轴设计，轴肩位置严格按照轴承内圈的定位高度做尺寸管控，装配后轴承内圈与轴肩完全贴合，无轴向窜动间隙，轴端预留的螺纹段可配合锁紧螺母实现轴承预紧力的精准调节，预紧后可抵消轴承运行过程中的轴向游隙，降低高速转动时的振动与噪声。组件附带的多个衬套构件，分别对应轴承室与底座、轴承室与端盖的连接位置，衬套采用耐磨合金材质，可有效分散连接螺栓的预紧压力，避免铝合金或铸铁材质的室体在螺栓长期压紧下出现压溃变形，同时衬套的高度公差经过精准配磨，可保证两个立式轴承室的安装平面度误差控制在0.02mm以内，避免轴系安装后出现别劲、卡滞的问题。

　　从安装边界来看，整套组件的底座安装孔位间距完全匹配主流商用车驱动桥的桥壳端接口尺寸，轴承室的内孔直径适配常用的圆锥滚子轴承与深沟球轴承组合配置，轴件的总长与轴颈尺寸可直接对应轮端轮毂的安装位，不需要对现有桥壳结构做改动即可完成替换装配。设计过程中特意在轴承室的侧壁预留了润滑脂加注通道与密封件安装槽，加注通道可直通轴承滚道位置，日常维护时不需要拆解轮端即可完成润滑脂补充，密封槽适配双唇式橡胶密封圈，可有效阻挡行驶过程中泥水、粉尘进入轴承内部，同时防止内部润滑脂泄漏，延长轴承的维护周期。整套组件的装配逻辑完全遵循现有商用车轮端的维修装配工艺，所有紧固件均采用标准公制规格，现场维修时不需要使用专用非标工具，普通机修班组即可完成拆装作业。

　　从受力传导路径来看，车轮传递的载荷首先通过轮毂传导至轴承，再通过轴承外圈传递至轴承室主体，最终通过轴承室底部的连接法兰均匀分散到底座与桥壳结构上，整个受力路径无应力集中拐点，轴承室的壁厚在轴承安装段做了加厚处理，可承受交变载荷下的疲劳冲击，避免长期运行后出现室体开裂的故障。轴件的法兰端直接连接轮毂传动接口，法兰端面的端面跳动公差控制在0.03mm以内，可保证轮毂转动时的端面圆跳动符合行驶要求，避免轮胎出现偏磨、抖动的问题。配套的轴承隔套构件经过精准的厚度配磨，可保证两个配对轴承的预紧力处于合理区间，既不会因为预紧力过大导致轴承发热烧死，也不会因为预紧力不足导致轴系窜动。整个组件的所有配合面均做了尺寸链校核，装配后轴系的转动阻力矩符合行业通用标准，手动转动轴件时无卡滞、无旷量，可满足不同路况下的长期行驶需求。
