荷兰内河小型拖船Kameleon三维结构模型

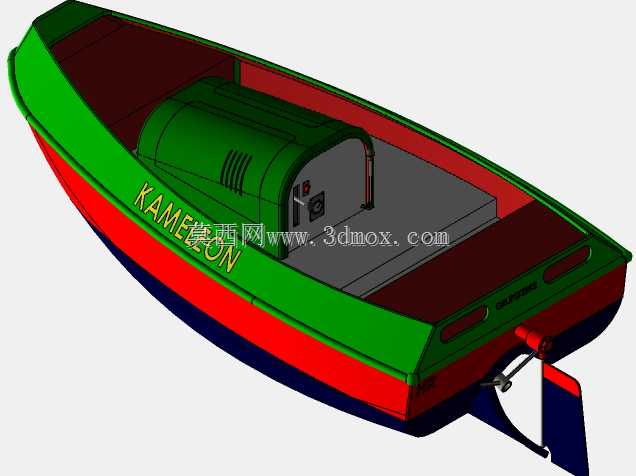

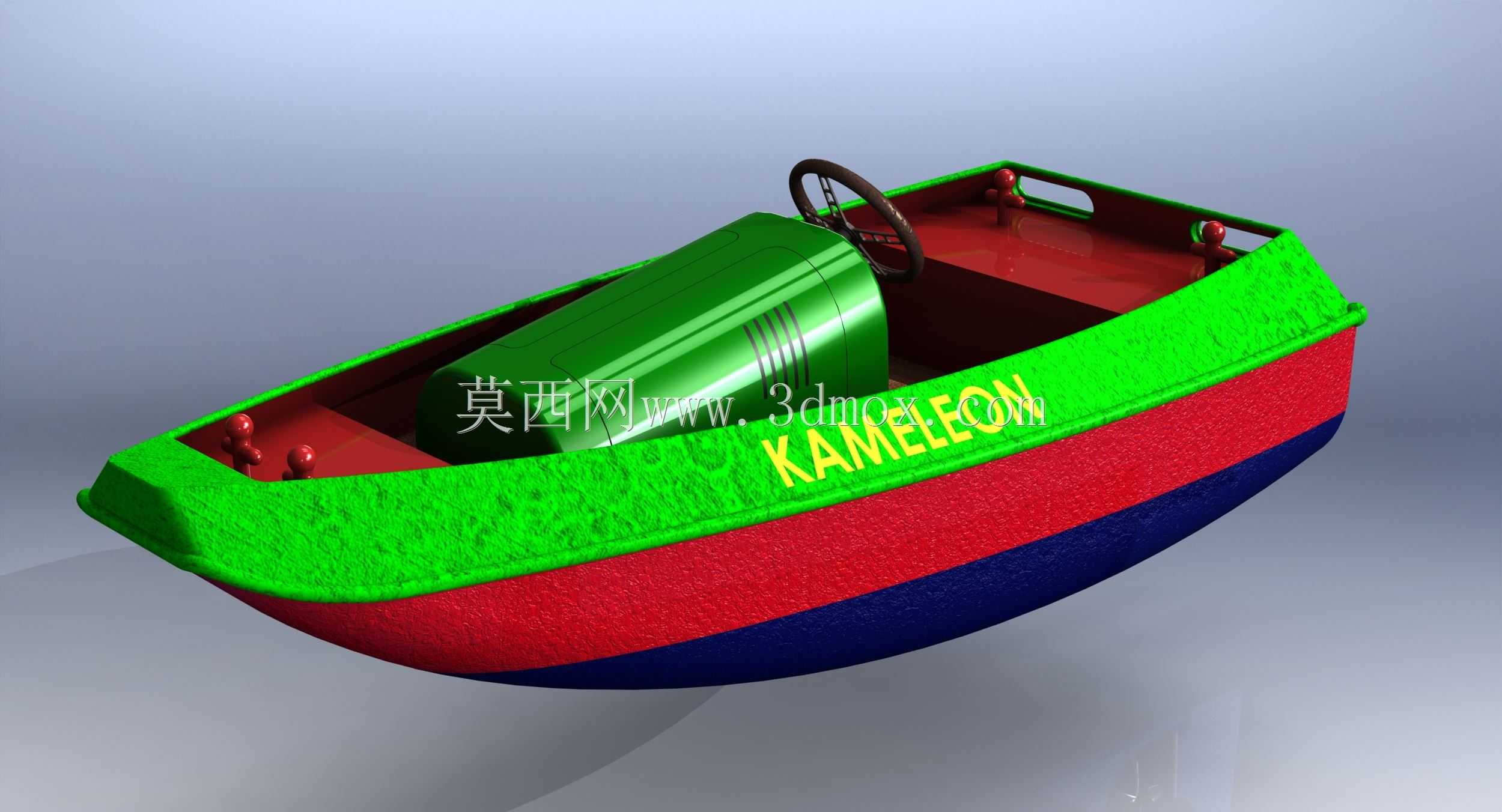

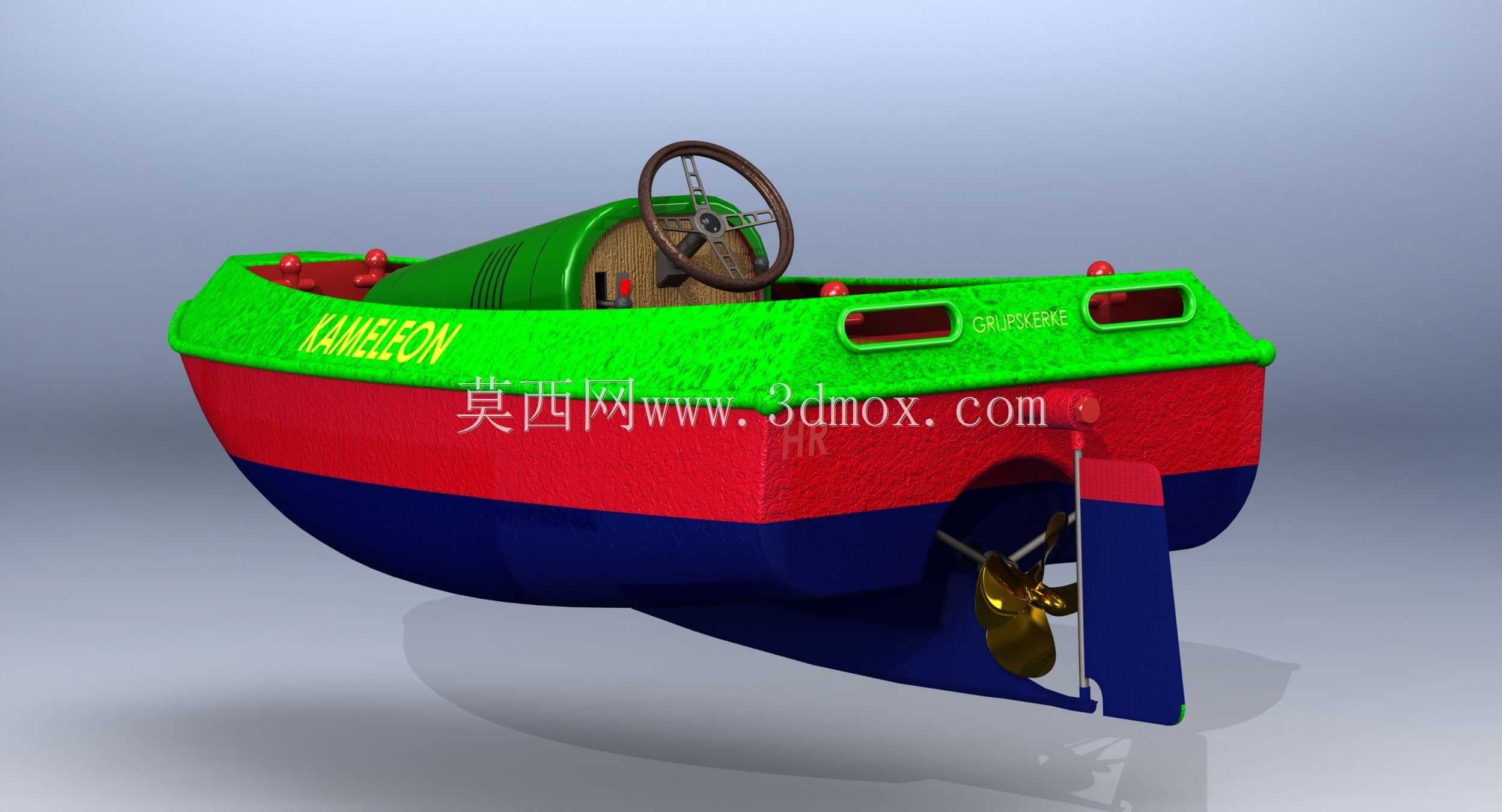

　　该模型还原的是荷兰内河作业场景中常见的小型拖船，这类船舶主要服务于狭窄运河、浅水湖区的短距离驳船拖带、小型作业平台移位、近岸水域物资转运作业，适配水深不足1.5米的限制性航道，相比常规内河拖船吃水更浅、转向半径更小，能在宽度不足10米的人工运河内完成灵活调头、靠泊作业，是荷兰低地水网区域民间作业、短途航运的核心小型载具。模型完整还原了实船的功能分区与结构细节，船体外板采用分色设计对应不同功能区域：船底深蓝色区域为水下耐腐涂层段，对应实船常年浸没水下的部分，建模时按照实船折角线型做了曲面过渡，船中红色区域为干舷主结构，采用直板加局部加强筋的结构形式，降低薄板焊接的变形量，甲板边缘的亮绿色区域为防滑耐磨层，对应实船铺设的防滑耐磨覆面，

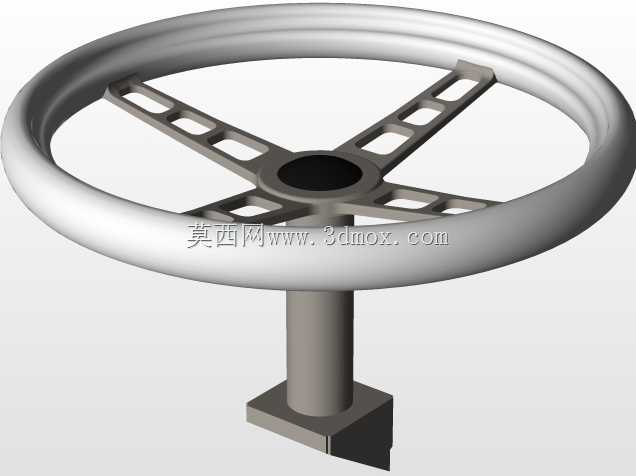

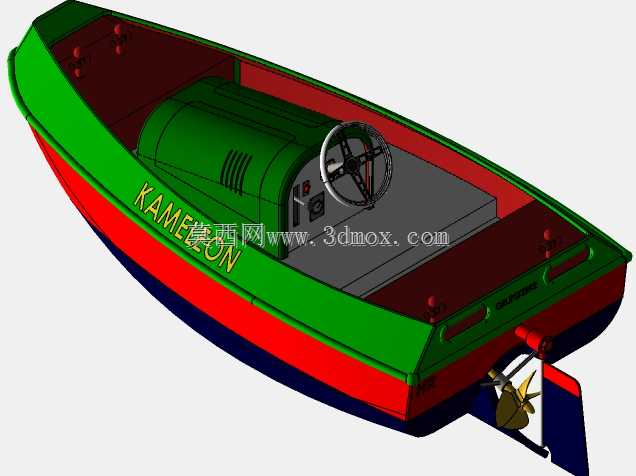

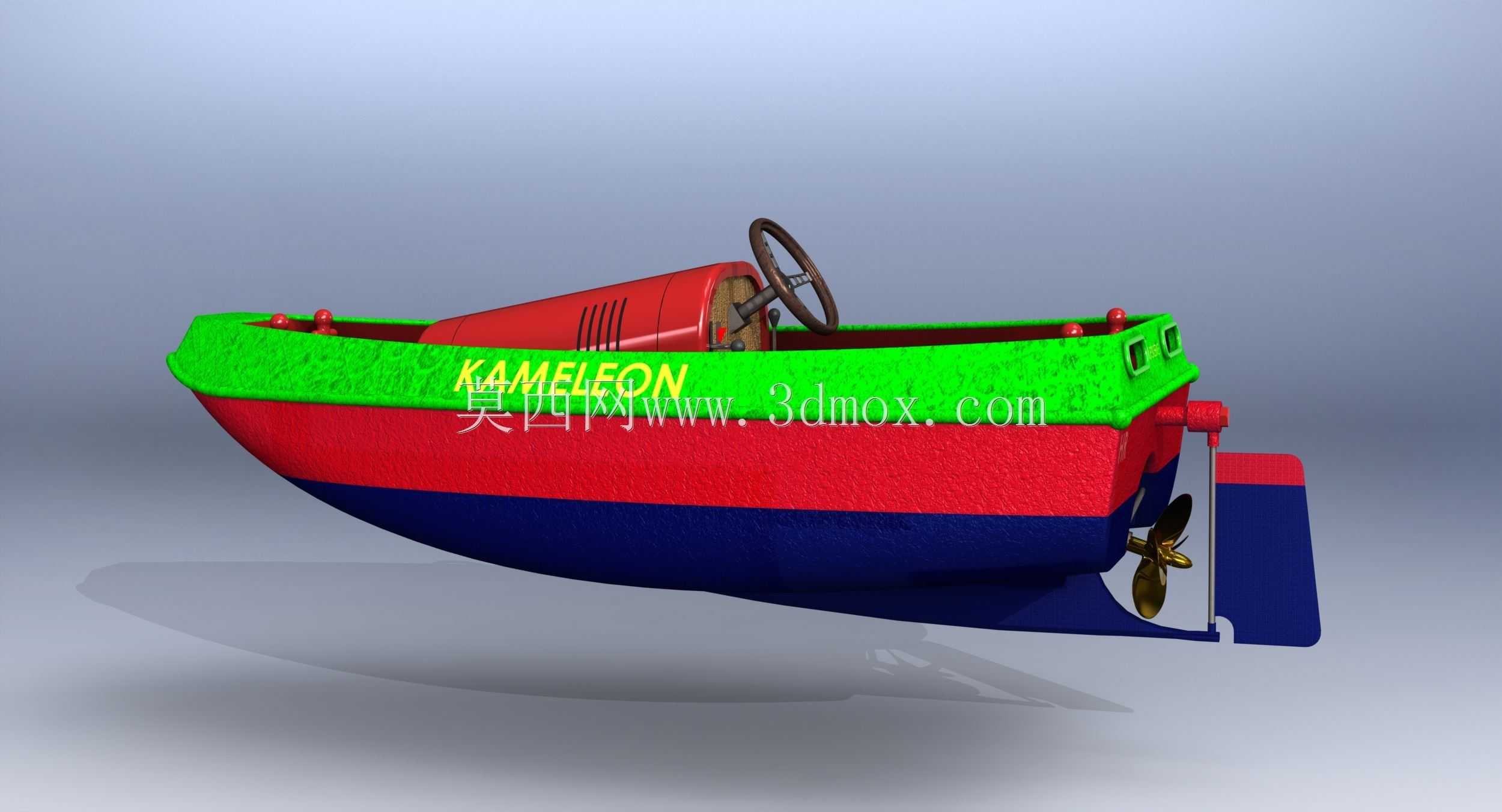

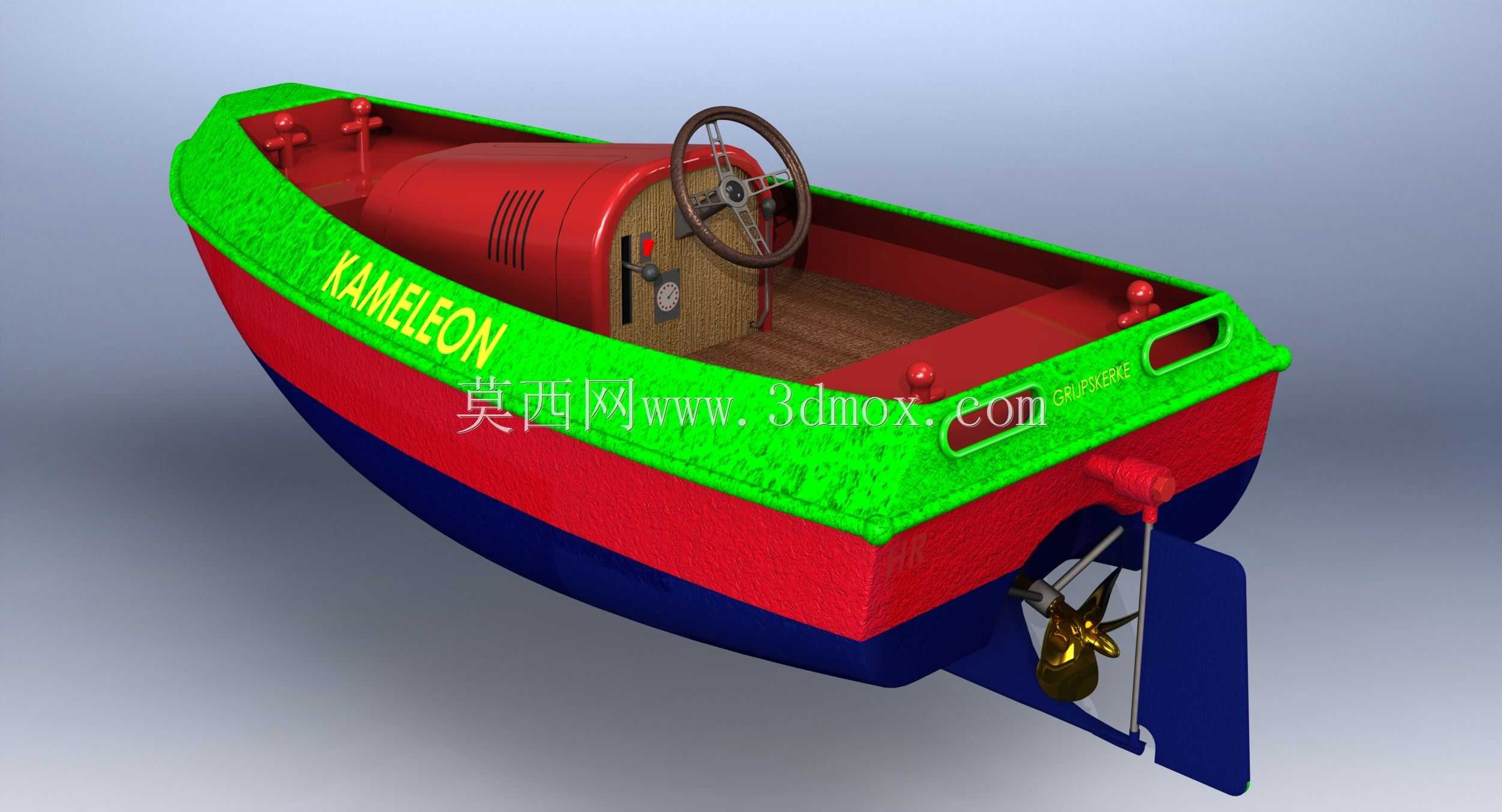

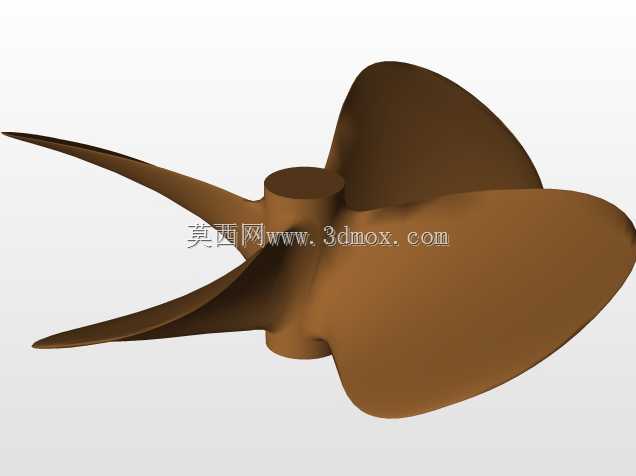

　　建模时做了表面微纹理处理还原防滑面的粗糙质感。舱室部分还原了开放式驾驶位的布局，驾驶位设置在船中靠前位置，方向盘直接联动尾部舵系，舵角传动采用硬杆连接结构，模型中还原了传动杆的走向与固定支座，驾驶位旁设置了小型仪表台，集成了油门控制、档位切换、舵角指示的安装位，舱内地板做了木质铺板的纹理还原，对应实船的防滑木质舱底结构，舱室前部的红色罩壳为动力舱外罩，表面开设了通风栅格，用于内置柴油机的散热通风，罩壳侧面预留了检修口的开合结构，可快速打开完成动力单元的日常维保。尾部结构完整还原了拖船的推进与拖曳功能模块，螺旋桨采用三叶铜质桨的结构形式，配套悬挂式舵板直接布置在螺旋桨正后方，可将螺旋桨打出的水流直接导向实现高效转向，

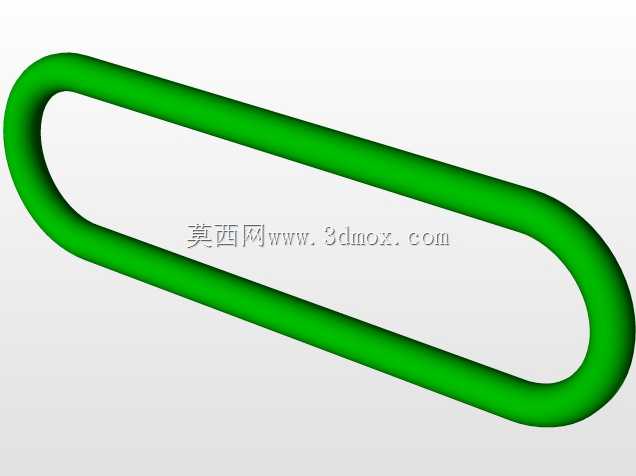

　　相比常规舵系布置在桨侧的结构，这种舵桨紧邻的布局能让小马力拖船获得更好的低速转向性能，适配拖带作业时的低速操控需求；船尾顶部设置了两个红色系缆桩，用于固定拖缆，系缆桩底部做了加强筋结构与甲板焊接连接，可承受拖带作业时的瞬时拉力，船尾舷侧开设了小型导缆孔，用于靠泊时的缆绳固定。建模过程中严格遵循小型内河拖船的设计逻辑，首先确定船体型线的基本参数：总长控制在4.2米左右，型宽1.6米，型深0.7米，设计吃水0.35米，船首采用前倾式首柱结构，减少航行时的上浪，船尾为宽平艉型，为舵桨安装和拖曳作业预留足够的操作空间；型线设计时兼顾了浅吃水的阻力性能与稳性要求，船底采用近平底的线型，减少浅水航行时的水底擦碰风险，

　　同时加大船宽保证拖带作业时的横稳性，避免拖带重载驳船时出现过大横倾。结构细节上，甲板边缘设置了连续的舷边扶手，模型中还原了扶手的立柱与横杆连接结构，船首设置了两个首系缆桩，用于靠泊时的首缆固定，舷侧顶部设置了橡胶护舷的安装位，对应实船靠泊时的缓冲结构，避免靠泊时碰撞损伤船体外板。动力舱的布局按照小型单缸柴油机的安装尺寸预留空间，动力输出轴直接通过尾轴管连接尾部螺旋桨，尾轴管处设置了密封结构的安装位，避免航行时水渗入舱内，油箱布置在驾驶位下方的舱内空间，充分利用舱内闲置区域，减少船体上部的重量占比，进一步提升船舶稳性。这类小型拖船的作业场景决定了其结构设计必须兼顾耐用性与易维护性，模型中所有的外部附件都采用螺栓连接的结构形式，包括系缆桩、舵系支座、动力舱罩壳，均可单独拆卸更换，符合小型作业船舶低维保成本的设计要求；舱内没有设置封闭的居住舱室，所有空间都服务于作业功能，最大化利用有限的船体空间布置动力、操控、储物结构，整船结构简单可靠，没有复杂的电控系统，即使在缺乏专业维保条件的乡村水网区域也能长期稳定作业。模型的曲面建模严格按照实船的光顺要求处理，船体外板的曲面连续无折角，避免实船建造时出现板缝对齐困难、焊接变形过大的问题，所有开孔位置都做了局部加厚处理，对应实船开孔处的加强板结构，减少应力集中带来的结构疲劳损伤。
