可移动幕墙展示用钢底座框架结构

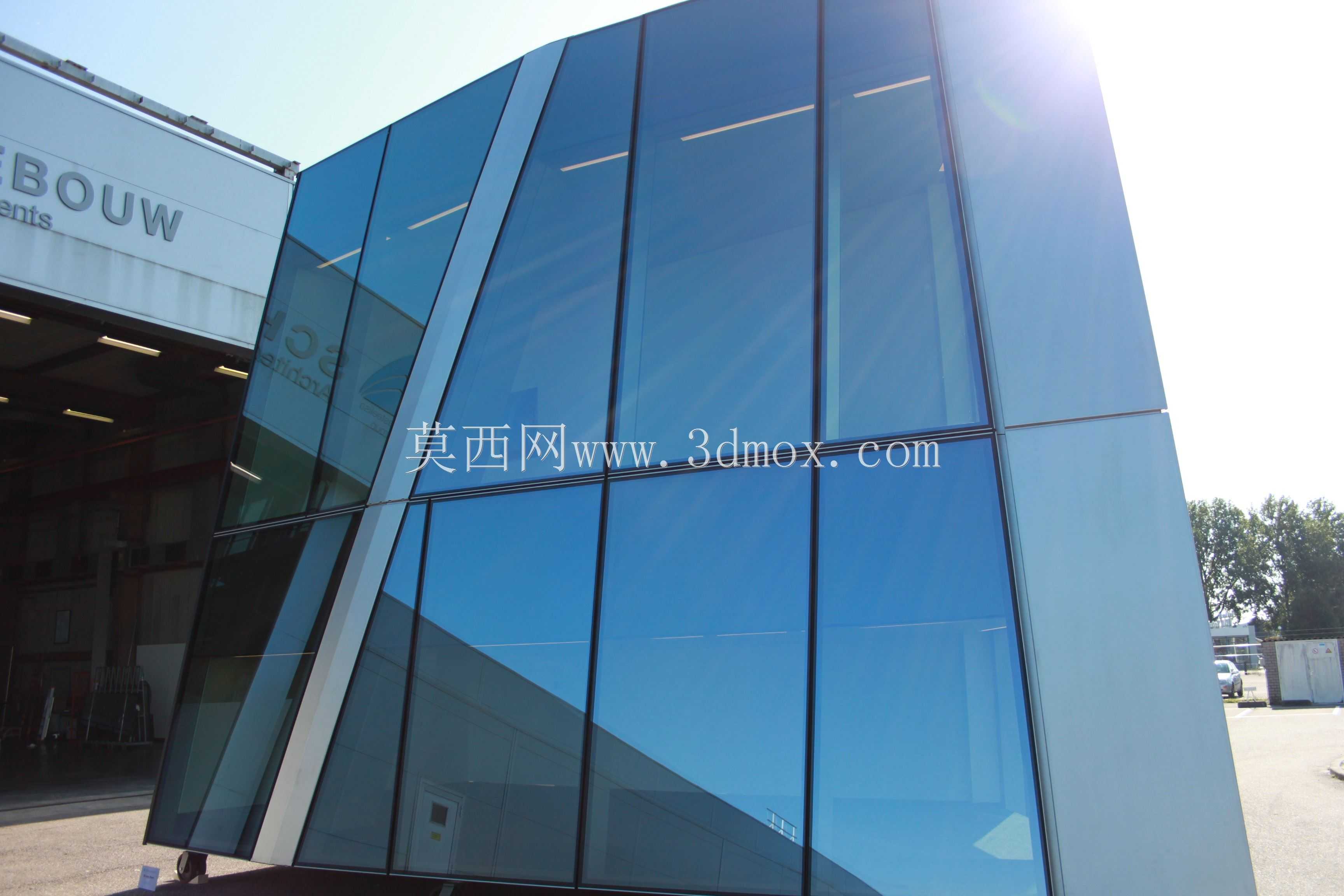

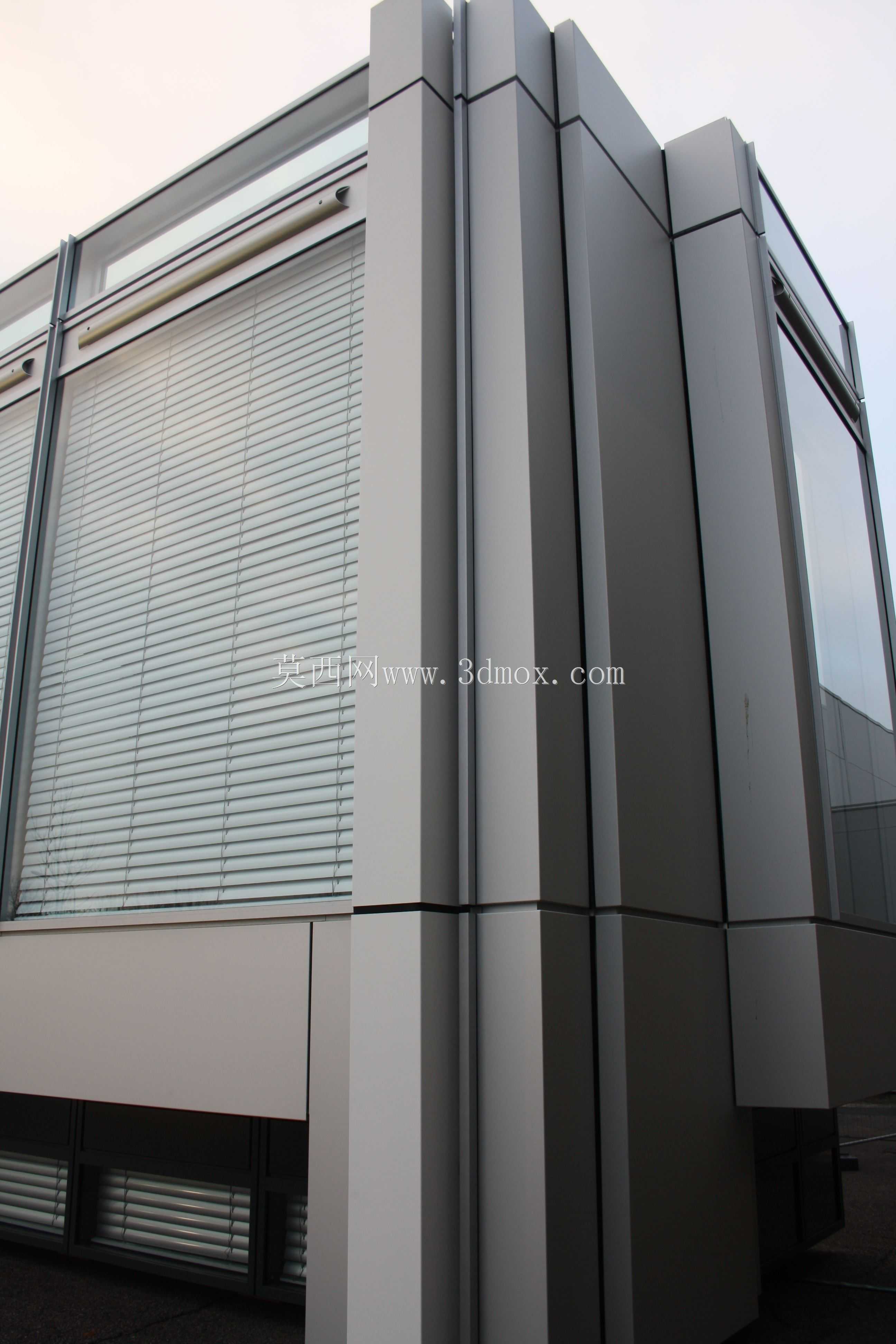

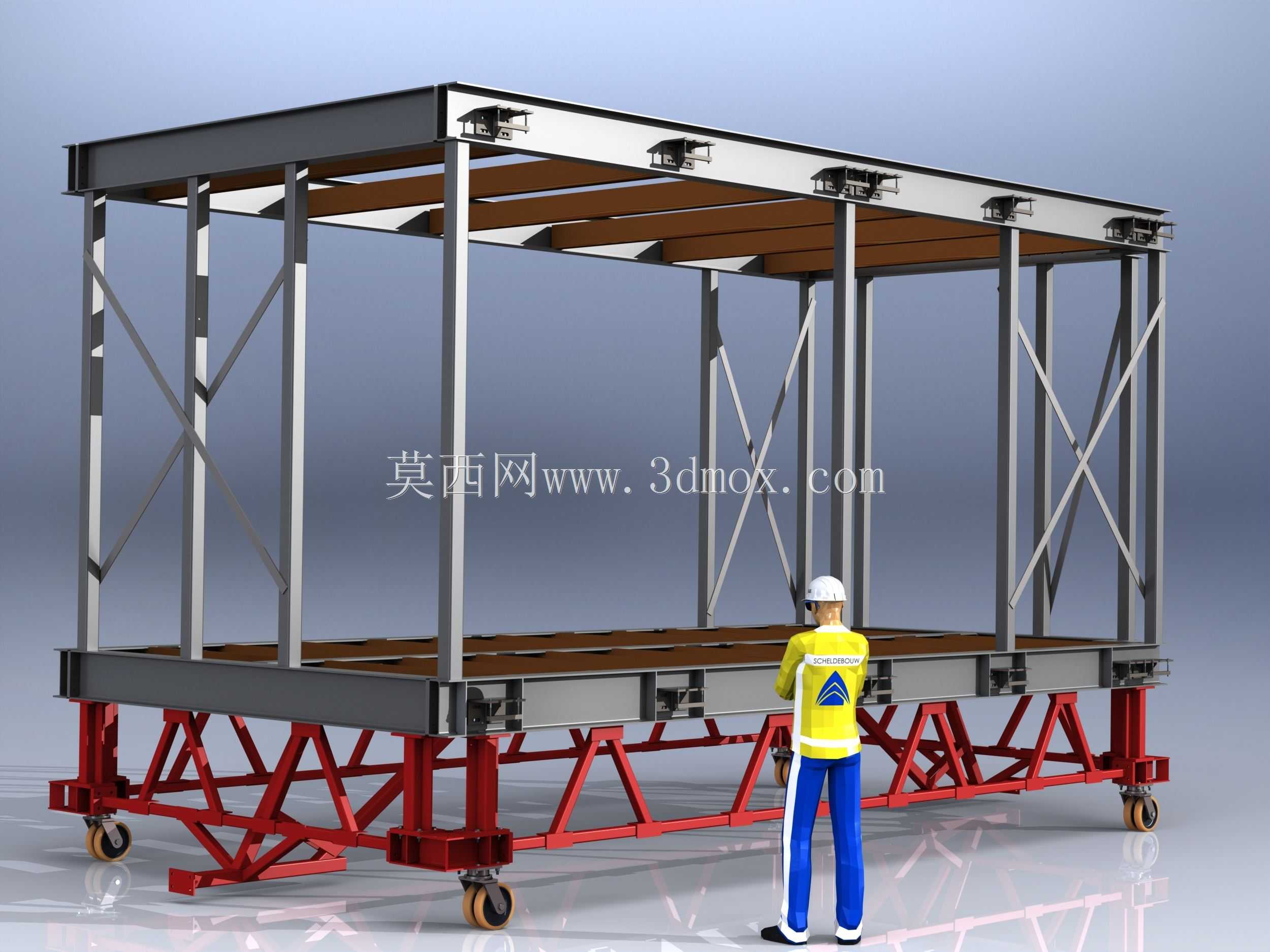

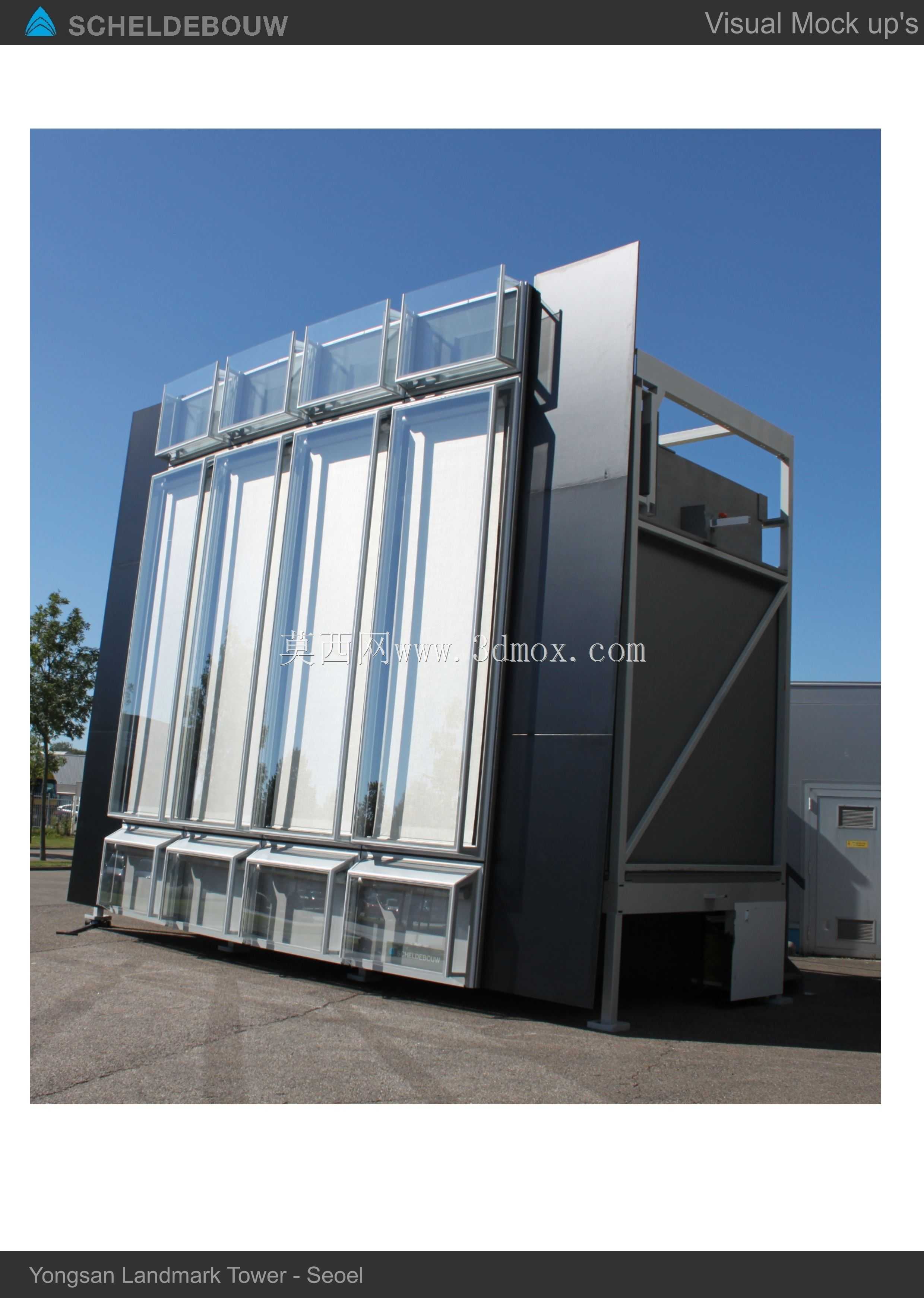

　　该可移动钢框架结构主要面向建筑幕墙方案展示场景设计，核心用途是在室内完成幕墙面板预装后，整体转运至室外自然光环境下，为客户、建筑设计人员、项目开发方提供直观的幕墙成品效果展示，避免零散构件现场拼装的效率损耗与展示效果偏差。结构整体采用上下双层框架布局，底部为承载主底座，上部为幕墙挂装框架，配套可移动支撑胎架实现整体转运与就位固定。

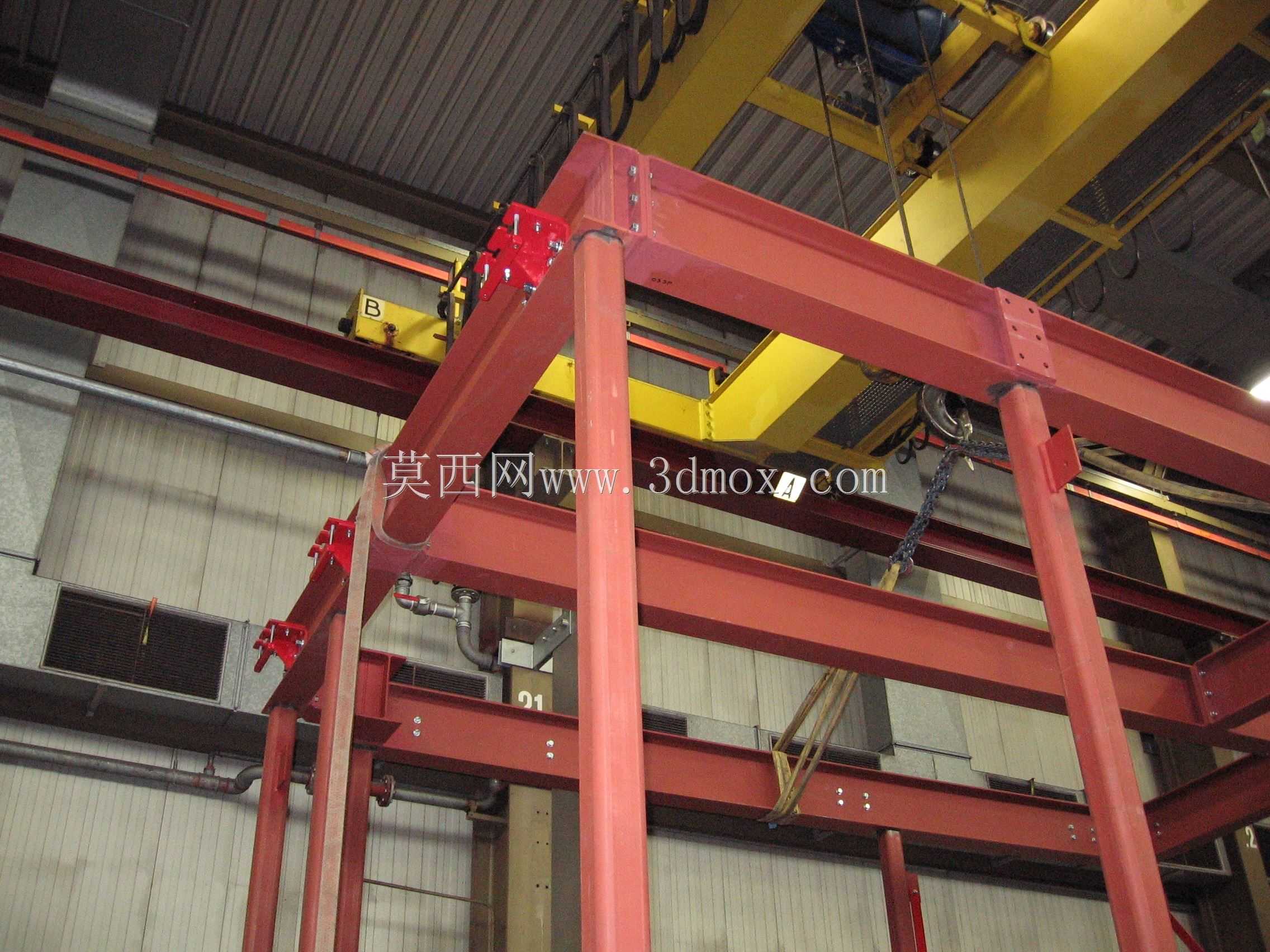

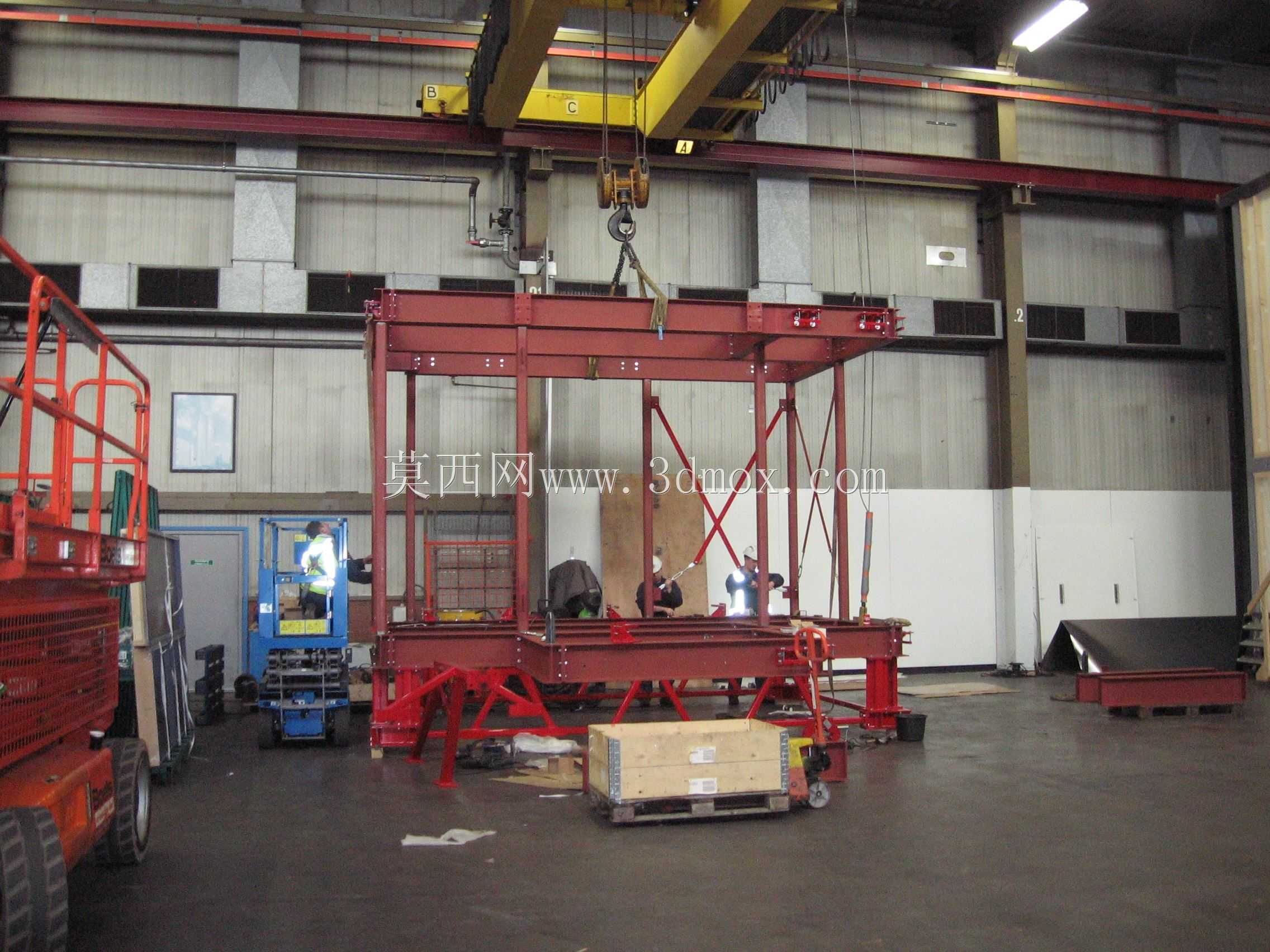

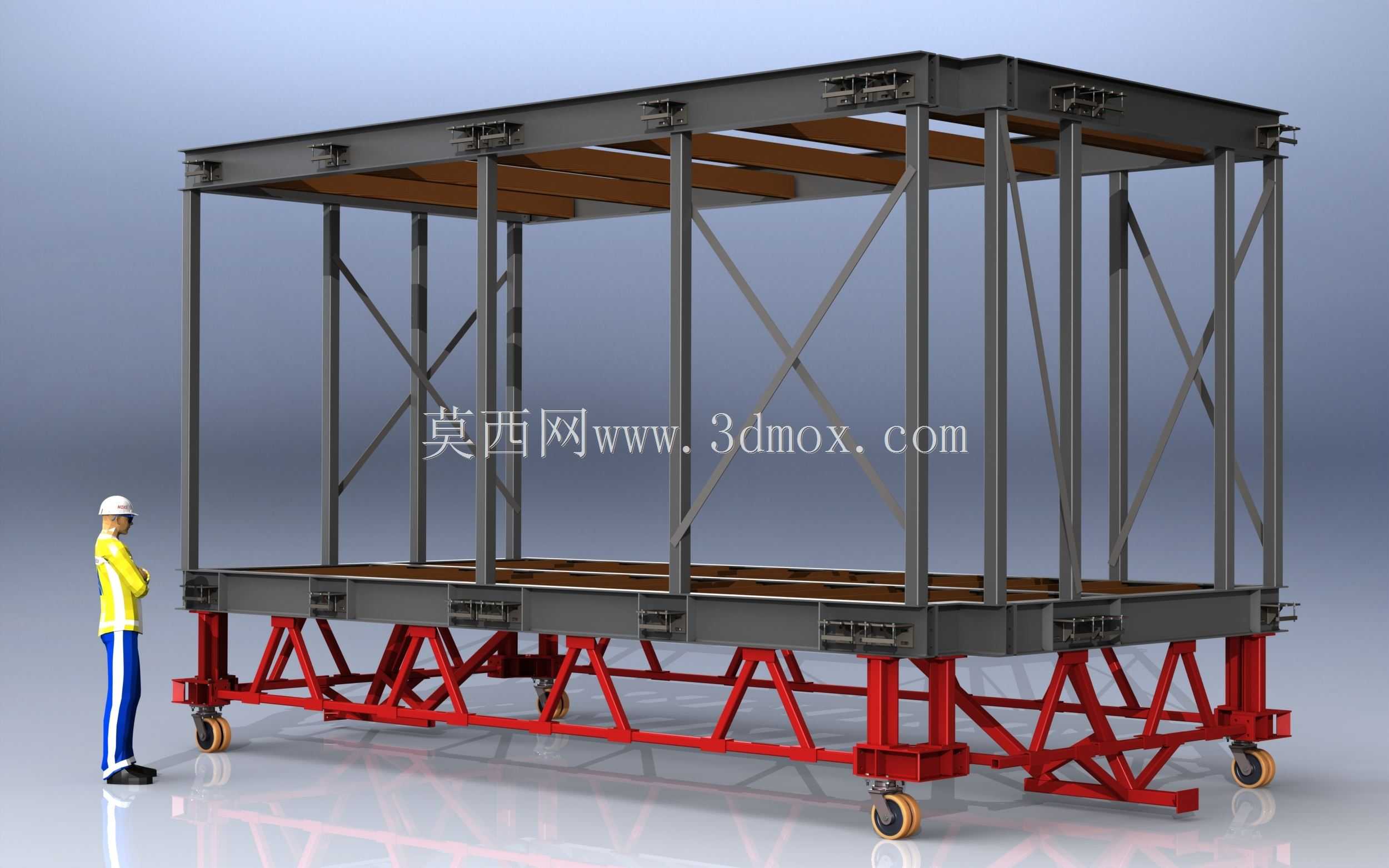

　　从功能特性来看，底部承载底座采用型钢焊接成型的箱型边梁结构，梁体内侧预留幕墙面板底部定位卡槽与安装孔位，可适配不同厚度规格的幕墙面板底部承托需求，底座整体平面度控制在每米2mm以内，避免幕墙面板安装后出现局部应力集中导致的面板变形或密封失效问题。上部挂装框架采用矩形钢管作为主立柱，立柱沿底座长度方向等距排布，立柱之间设置X型交叉斜撑，斜撑采用等边角钢制作，与立柱通过节点板焊接连接，可有效抵抗框架移动过程中产生的水平侧向力，避免上部框架出现侧向晃动或变形，保障挂装的幕墙面板不受外力损伤。框架顶部设置横向承载梁，梁体下方预留幕墙面板顶部挂装点位，点位间距可根据常见幕墙分格尺寸调整，适配不同规格的幕墙面板挂装需求。

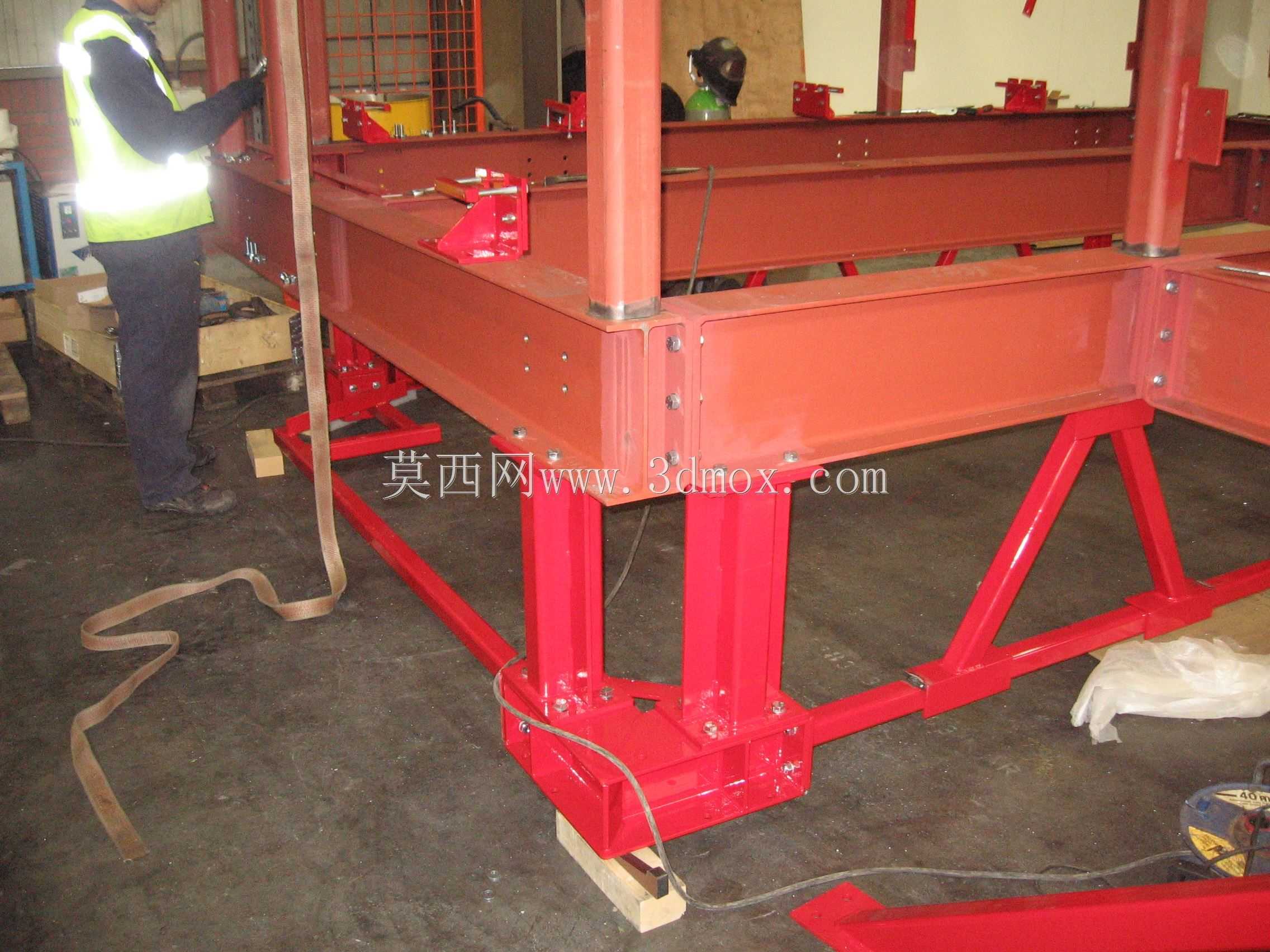

　　底部移动支撑胎架采用桁架式结构设计，主支撑腿采用方管制作，斜向支撑采用角钢焊接形成三角稳定结构，胎架与上部主底座之间通过螺栓连接，便于后期拆装维护。每个支撑腿底部配置带刹车功能的重载脚轮，脚轮额定单轮载荷满足整体框架加满载幕墙面板后的总重量承载要求，平地移动时可通过人工推行完成转运，就位后踩下刹车即可实现整体固定，无需额外设置地锚或固定连接件，适配室内外不同平整地面的使用需求。

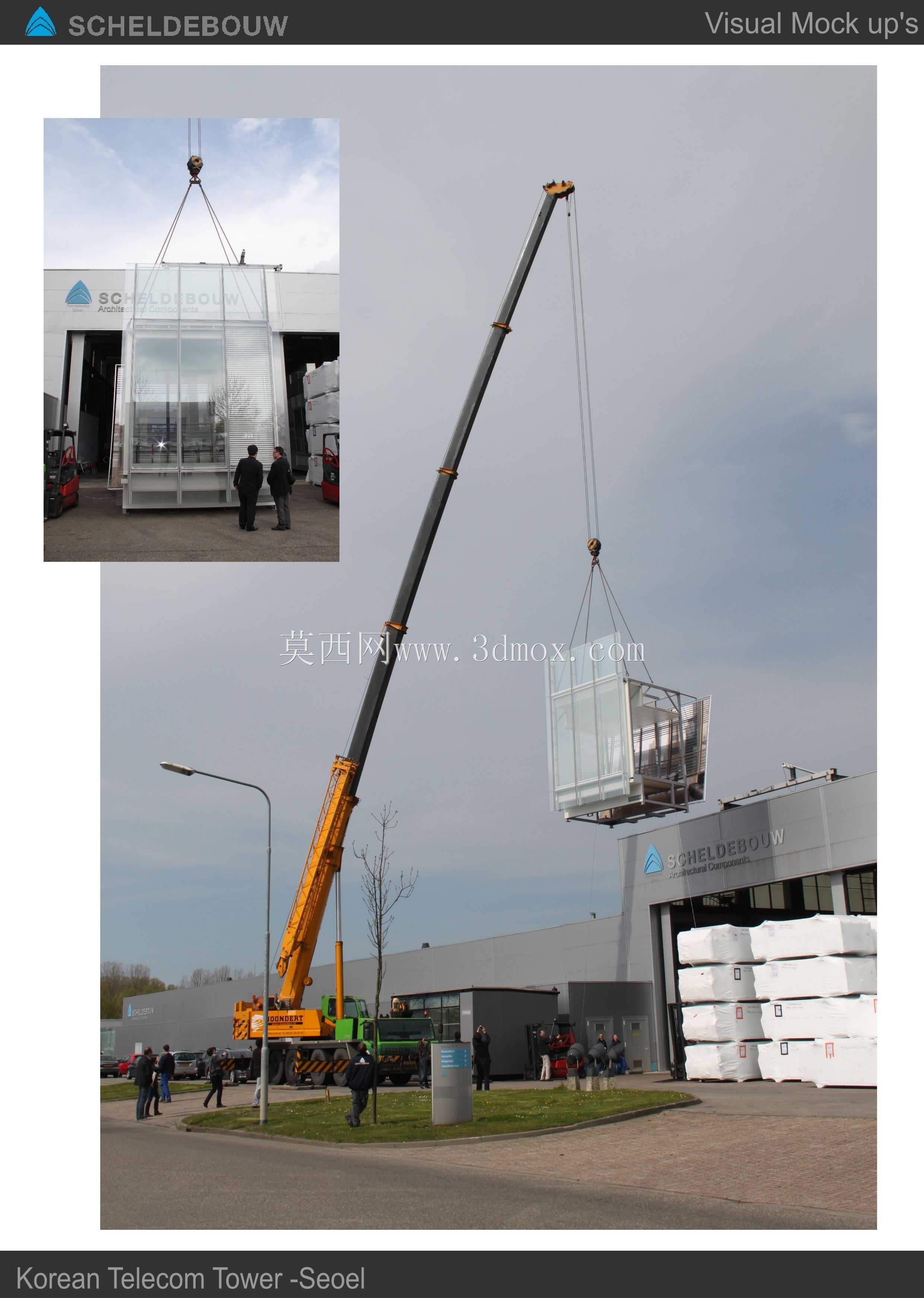

　　设计过程中重点考量了室内预装与室外展示的场景切换需求，整体框架的外形尺寸控制在常规室内门洞、货运电梯的通行边界以内，宽度不超过2.4米，高度不超过3.2米，长度可根据展示需求调整为单块或多块幕墙面板适配的尺寸，无需拆解即可完成室内到室外的转运。框架所有钢结构部件表面均做抛丸除锈处理后喷涂防锈底漆与面漆，可适应室外短时间展示的环境腐蚀需求，避免短期户外使用出现锈蚀掉漆问题。立柱与上下横梁的连接节点采用刚性焊接设计，节点位置设置加强筋板，抵抗幕墙面板挂装后产生的局部弯矩，避免长期使用出现节点开裂变形。

　　在安装边界方面，框架预装幕墙面板时，需保证底部底座放置在水平硬质地面上，地面平整度误差不超过5mm每平米，避免框架放置后出现倾斜导致面板安装错位。上部挂装幕墙面板时，需先将面板底部卡入底座预留卡槽，调整面板垂直度后再固定顶部挂装点位，最后完成面板之间的密封胶施工，所有安装工序均可在室内完成，不受室外天气影响。整体框架移动时需保证推行速度不超过1m/s，避免急停急走产生的惯性力导致面板移位或框架变形，室外展示时若遇六级以上大风需将框架转移至室内或设置临时揽风绳固定，避免倾覆风险。
