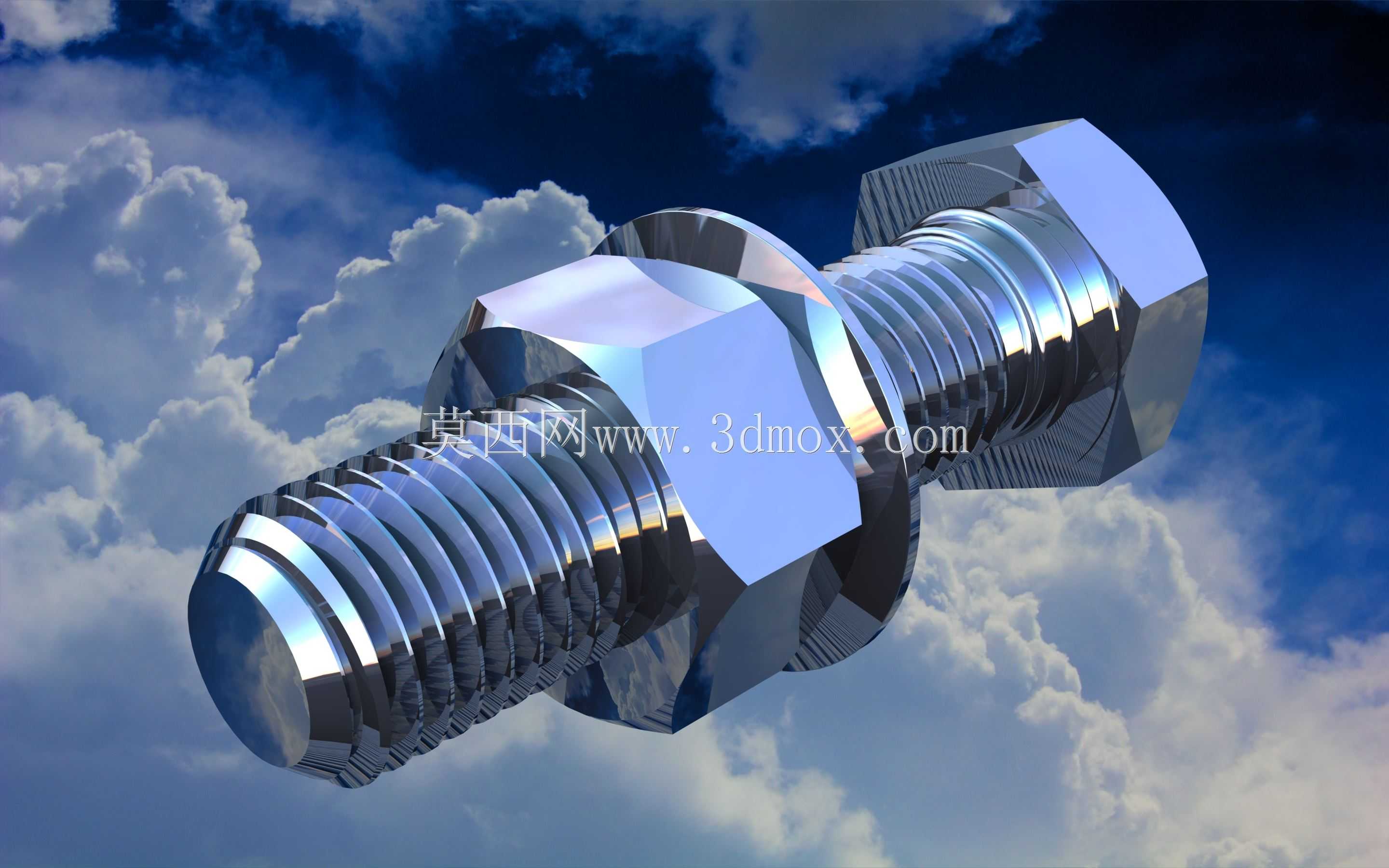

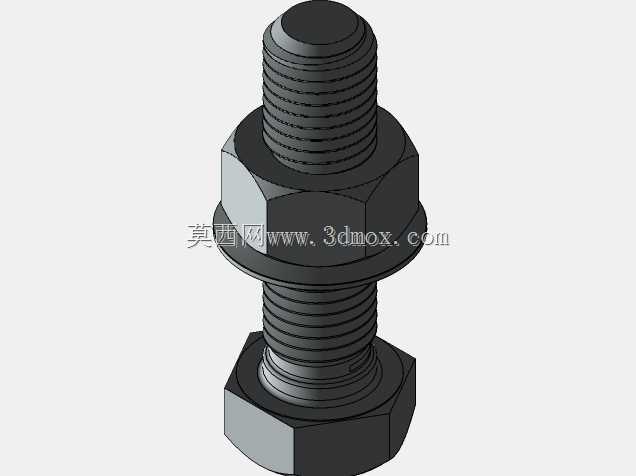

M16螺栓螺母垫圈组合紧固组件

　　在各类机械设备的装配环节中，螺纹紧固件是应用最广泛的基础连接元件，这套M16规格的螺栓、螺母、垫圈组合件，针对需要频繁拆装调整的连接场景做了适配优化，在轻工家电、通用设备组装、工装夹具搭建等场景中都能见到这类组合紧固件的应用。不同于常规分散供应的标准紧固件，这套组件将螺栓、六角螺母、平垫圈整合为一个可同步调整的装配单元，垫圈与螺母的贴合面做了附加平面的结构设计，在设计树中可以通过拖动该附加平面快速调整螺母与垫圈的相对位置，无需逐个约束零件的配合关系，能大幅提升装配建模的效率，尤其适合需要反复调整连接位置、模拟装配间隙的结构设计场景。从实际安装边界来看，该组件适配16mm公称直径的螺栓通孔，

　　六角头螺栓的对边尺寸符合M16外六角紧固件的通用安装要求，配套的六角螺母对边尺寸与螺栓头匹配，平垫圈的外径覆盖螺母承压面，安装时无需额外选配垫圈规格，能避免现场装配出现垫圈尺寸不匹配、漏装垫圈的问题。在设备实际运行过程中，这类组合紧固件的作用是实现两个或多个构件的刚性连接，附加平面的结构设计让垫圈与螺母的相对位置在装配过程中保持稳定，不会出现垫圈随螺母同步转动刮伤被连接件表面的情况，对于需要经常拆卸维护的部位，比如设备检修门、可调整工装的定位部位、家电产品的外壳连接位，这种组合结构能减少拆装过程中的零件散落问题，提升维护效率。从设计思路上看，这套组件没有改动标准紧固件的核心尺寸参数，螺栓的螺纹牙型、螺距都符合普通粗牙螺纹的通用标准，

　　六角头的驱动尺寸也和常规手动、气动扳手的套筒规格匹配，不会出现现场工具无法适配的问题，只是在零件配合逻辑上做了整合优化，让三维装配过程更贴合实际装配的操作逻辑，建模时不需要逐个添加螺母与垫圈的同轴、面贴合配合，只需要约束螺栓与被连接件的位置，就能通过附加平面快速完成整个组件的装配定位。在承压性能方面，配套的平垫圈能分散螺母对被连接件表面的压应力，避免较软材质的被连接件表面被螺母压出凹陷，影响连接的预紧力保持效果，螺栓的螺纹段长度预留了足够的调节余量，能适配不同总厚度的被连接件组合，不需要额外裁切螺栓长度或者增加调整垫片。在自动化装配生产线的应用场景中，这种整合式的组合紧固件能减少送料机构的零件分拣工位，不需要分别输送螺栓、螺母、

　　垫圈三种零件，能降低送料故障的概率，提升自动装配的节拍效率，对于小批量设备组装的场景，成套的组件也能减少仓库的物料管理品类，避免出现某一种零件缺料导致装配停滞的问题。从建模细节来看，螺纹部分做了符合工程实际的简化处理，既保留了螺纹的外形特征用于装配干涉检查，又不会因为螺纹牙型的细节特征导致模型占用过多系统资源，在大型装配体中调用时不会出现卡顿的情况，六角头与螺母的棱边做了符合实际加工的微小倒角，还原了冷镦加工紧固件的真实外形特征，垫圈的上下表面平行度符合通用平垫圈的精度要求，装配后不会出现偏斜导致预紧力不均的问题。在进行连接强度校核时，可以直接采用M16普通螺纹紧固件的强度计算参数，不需要额外修正因为组合结构带来的强度变化，因为核心受力的螺栓杆、螺纹啮合部位都和标准紧固件完全一致，附加平面只是用于装配定位的辅助结构，不会影响组件的实际受力性能，这也让设计人员在选型时不需要额外做特殊的强度验证，直接沿用成熟的标准紧固件计算逻辑即可，能减少设计阶段的工作量。
