建筑幕墙混凝土楼板边缘连接构造

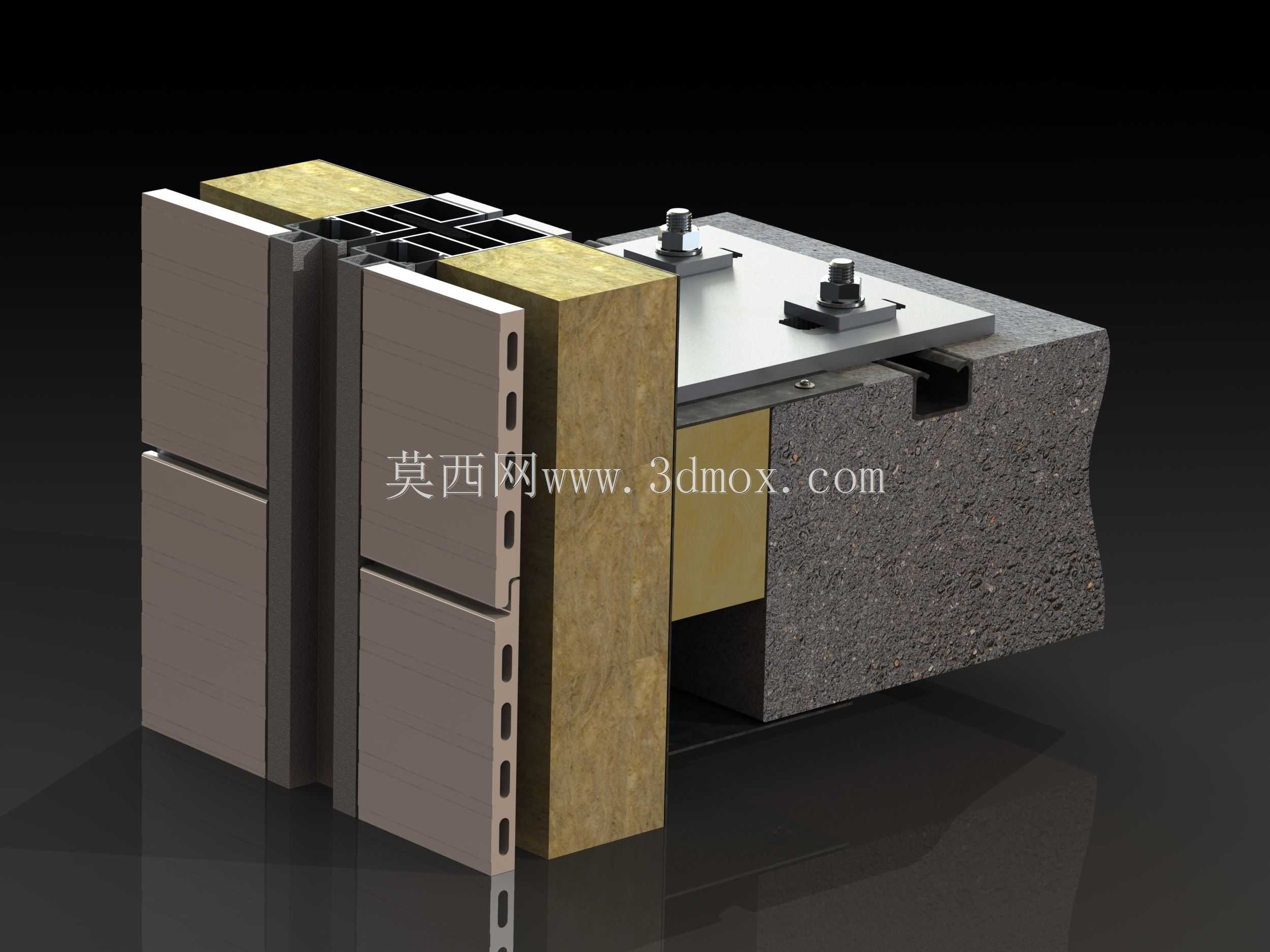

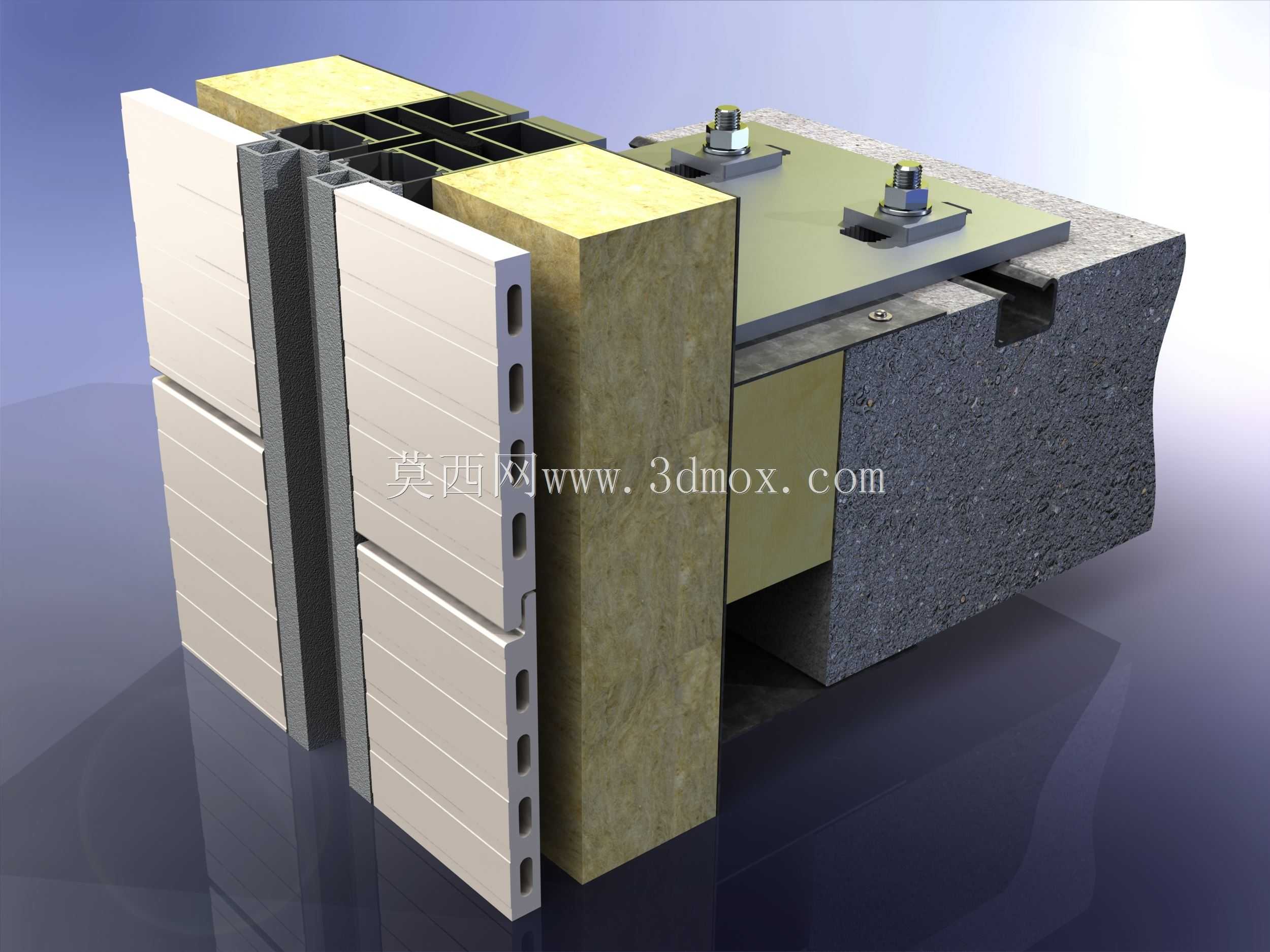

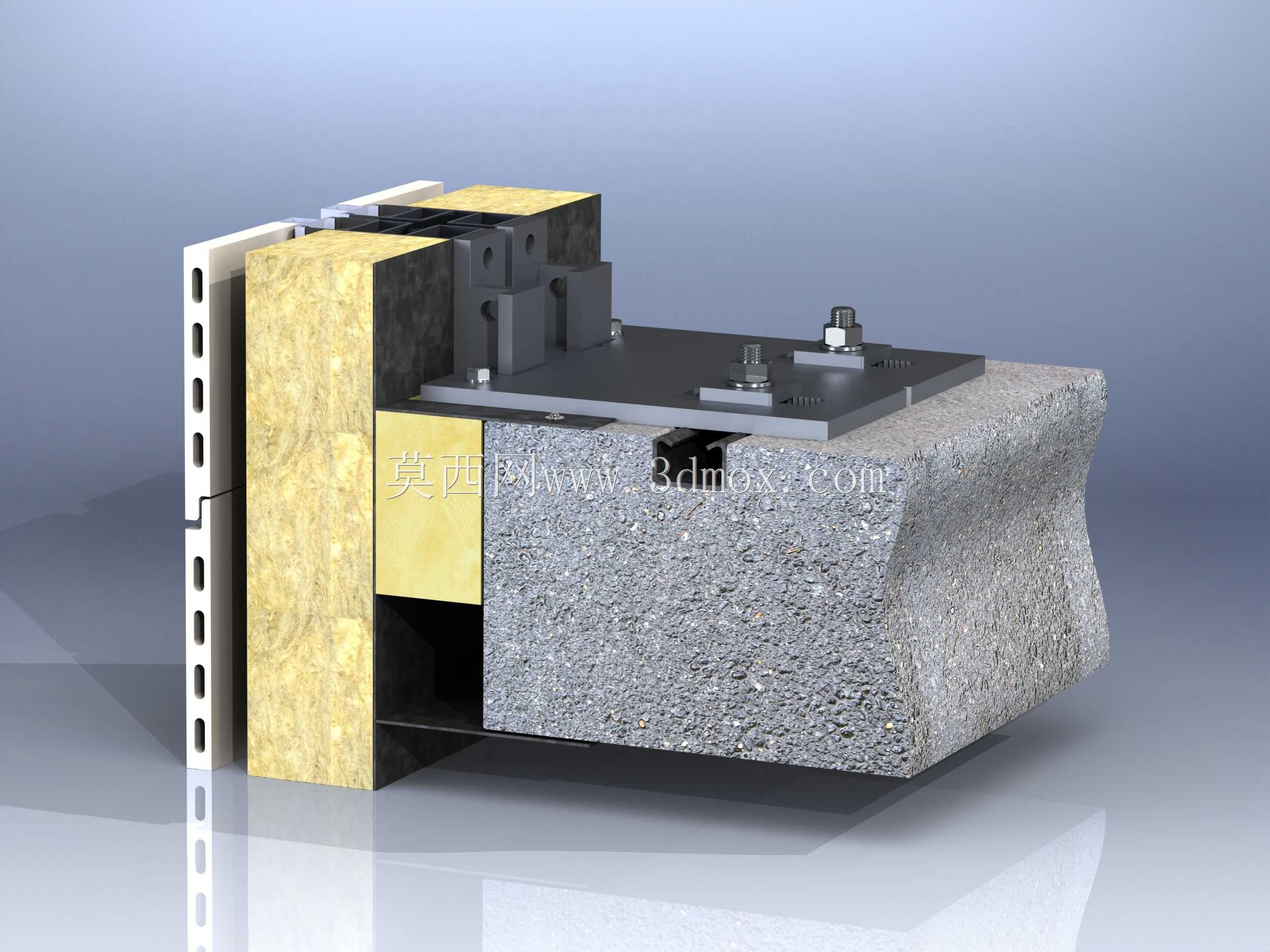

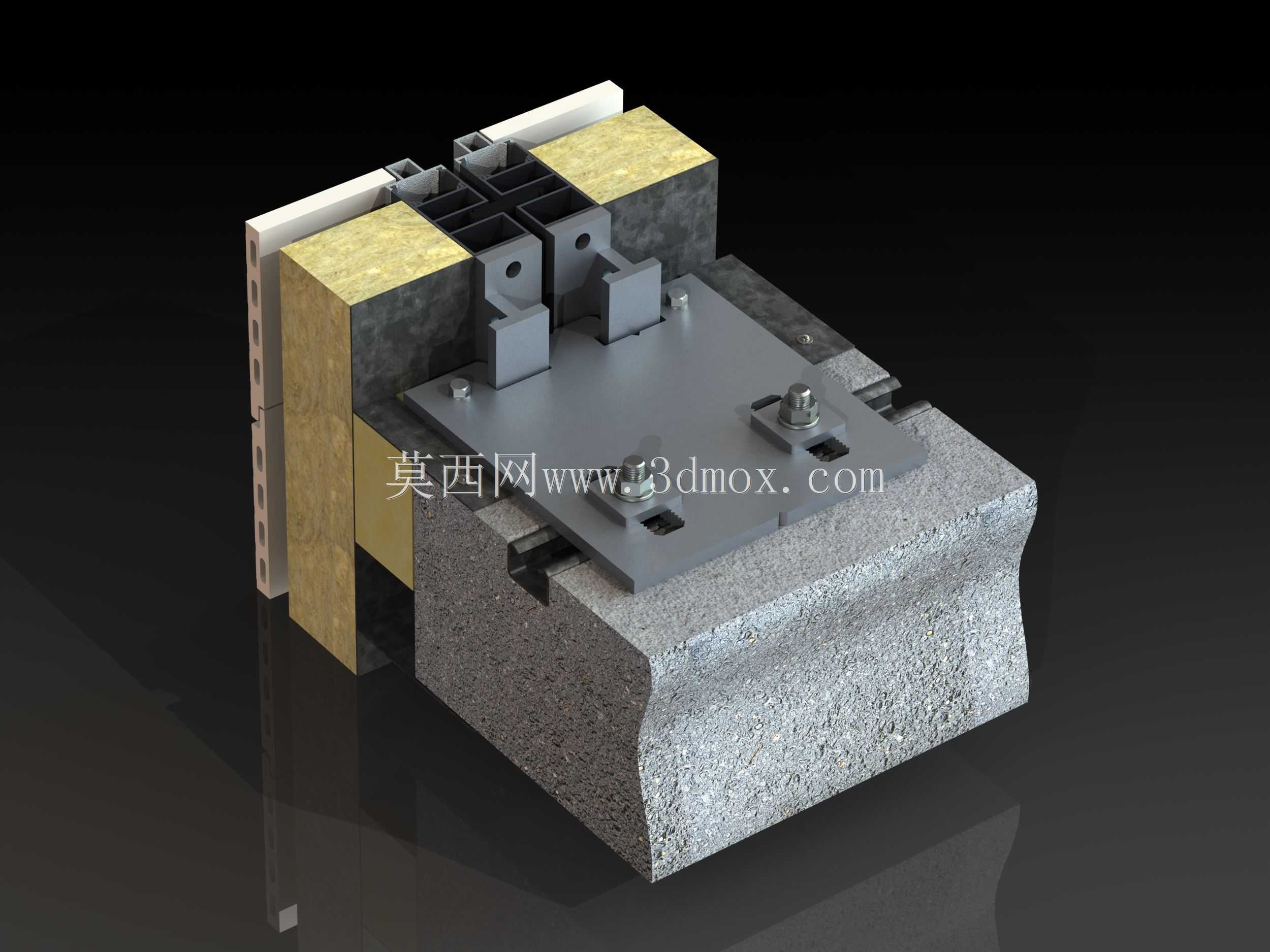

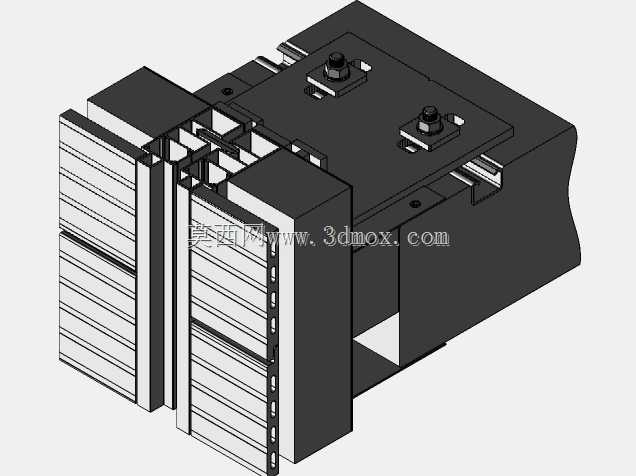

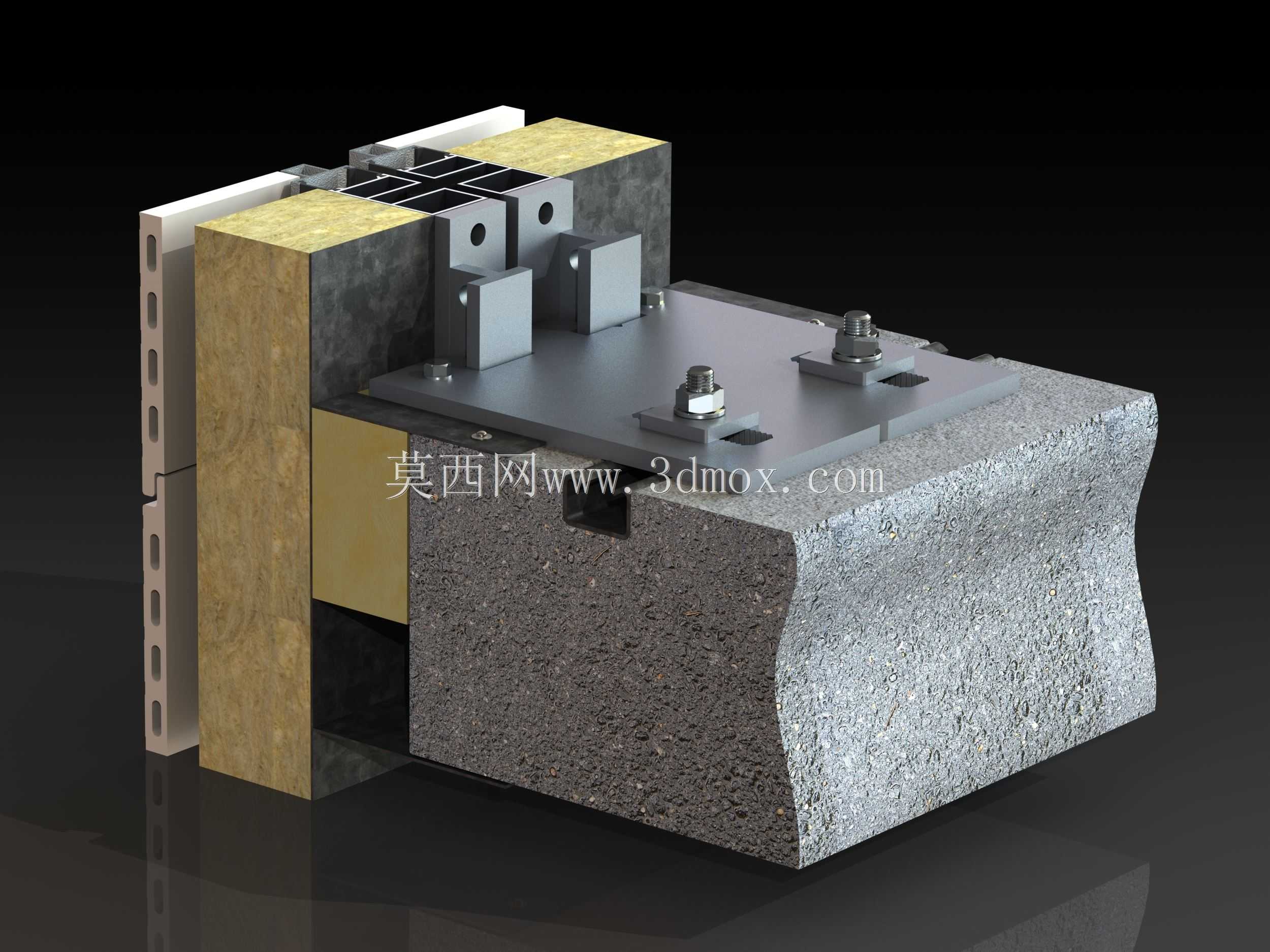

　　通过预埋或者后扩底锚栓的形式，将金属转接件固定在混凝土结构面上，转接件上设置了长圆孔调节位，能够在现场安装阶段适配土建施工带来的尺寸偏差，不需要在现场对主体结构进行额外的剔凿或者焊接作业，大幅降低现场安装的施工难度，也减少了动火作业带来的安全隐患。在构造层次的设计思路上，这套节点充分考虑了不同材料之间的性能差异，混凝土结构外侧设置了保温隔热层，阻断了室内外的热桥传递路径，避免楼板边缘位置出现结露滴水的问题；保温层外侧的金属连接件与幕墙龙骨之间，设置了绝缘防滑垫片，既可以避免不同金属材料直接接触产生电化学腐蚀，也能增大连接面的摩擦力，防止长期荷载作用下连接件出现滑移。幕墙面板的挂接结构采用了分体式设计，竖向龙骨通过螺栓与转接件锁紧，在民用与工业建筑的外围护结构施工环节，幕墙与主体结构的连接节点一直是结构设计、现场安装阶段需要重点把控的核心部位，尤其是混凝土楼板边缘的挂接构造，直接决定了幕墙系统的承重稳定性、变形适配能力以及后期使用阶段的密封耐久性能。这套构造的核心应用场景，集中在高层、超高层框架结构建筑的楼层边缘位置，承担着将幕墙竖向荷载、水平风荷载以及地震作用下的往复荷载可靠传递到主体混凝土结构上的作用，同时还要适配主体结构在温度变形、沉降变形下的位移量，避免幕墙面板出现挤压破损、连接螺栓受剪断裂或者密封层开裂漏水的问题。从实际功能来看，这套构造首先要解决的是幕墙龙骨与混凝土楼板的刚性连接问题，模型中可以看到，混凝土楼板边缘预留了螺栓安装点位，

　　横向龙骨承担面板的竖向承重，每一层的荷载都直接传递到对应楼层的混凝土楼板上，不会出现荷载逐层累积的问题，就算单一层的连接出现异常，也不会影响上下楼层的幕墙固定安全。从安装边界的尺寸控制来看，这套构造的整体外挑尺寸控制在200毫米以内，不会占用过多的室内使用空间，转接件的高度调节范围覆盖了上下30毫米的偏差区间，前后调节范围可以适配150毫米以内的幕墙完成面与结构面的距离，能够满足不同厚度保温层、不同面板材质的安装需求。在实际建模过程中，需要重点把控各个零件之间的装配间隙，比如螺栓与安装孔之间的配合间隙要控制在2毫米以内，既保证安装时的穿栓便利性，也要避免间隙过大导致连接松动；保温层与混凝土面、保温层与连接件之间要做到完全贴合，

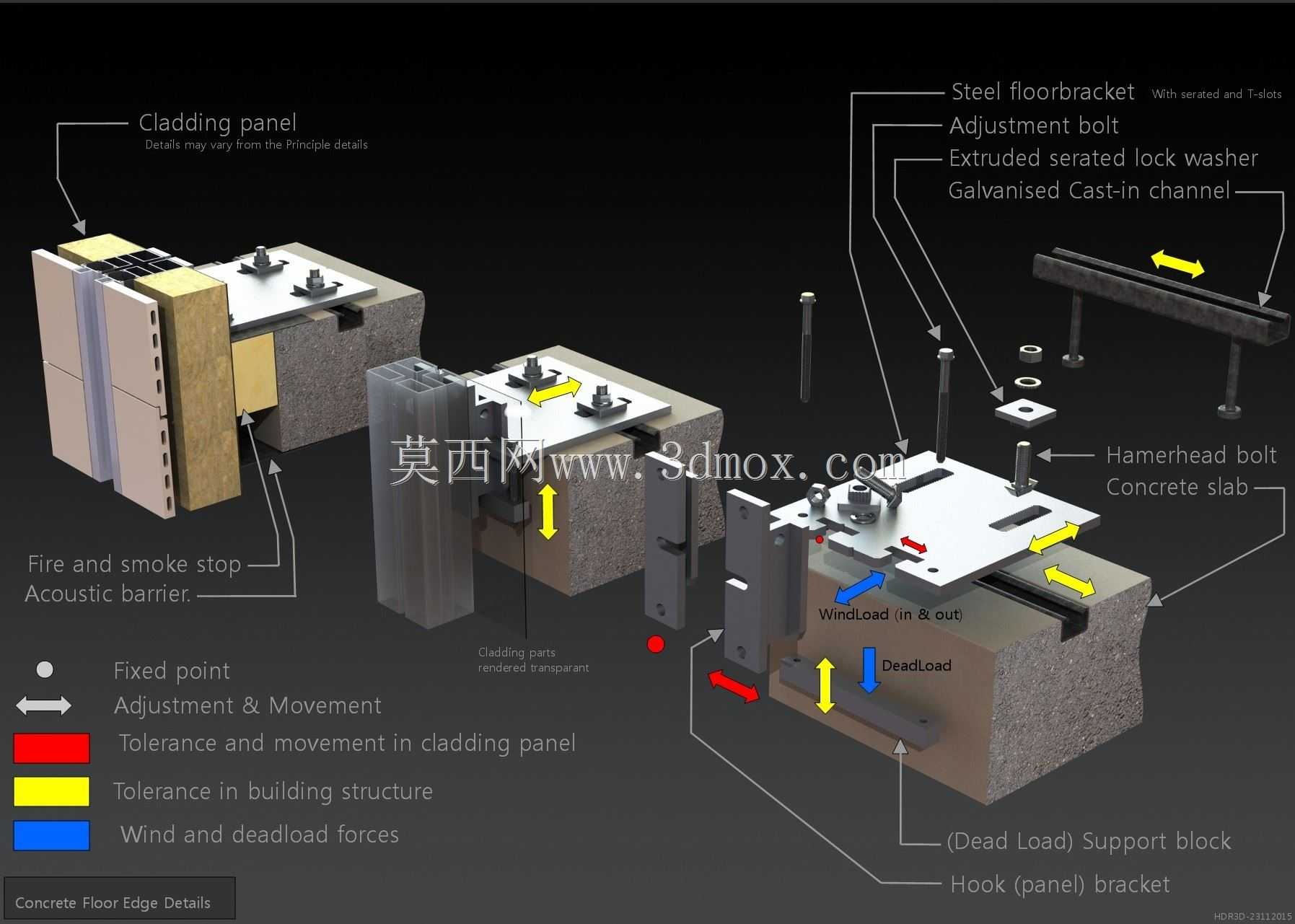

　　不能出现空腔，否则会在风压作用下产生冷凝水积存的问题。另外，构造中混凝土楼板的缺口设计，是为了给幕墙的竖向变形预留位移空间，当建筑主体在温度变化下产生伸缩、或者在地震作用下产生层间位移时，幕墙系统可以在这个预留空间内产生小幅位移，不会被混凝土结构硬顶造成面板破损。对于结构设计从业者来说，这套节点的建模逻辑可以直接复用在多数框架结构的幕墙连接设计中，只需要根据实际项目的风荷载数值、面板重量调整锚栓的规格、转接件的板材厚度即可，不需要重新进行整体构造的逻辑推演；对于现场安装的技术人员来说，通过三维模型可以直观看到各个零件的安装顺序，先在混凝土面固定锚栓，再安装转接件调整位置后锁紧，之后铺设保温层，再依次安装竖向、横向龙骨，

　　最后挂装幕墙面板打胶密封，能够有效减少现场的安装错误，避免因为工序颠倒导致的返工问题。需要注意的是，在实际应用中，转接件的防腐处理必须满足建筑使用年限的要求，外露的金属表面要做热浸镀锌或者氟碳喷涂处理，螺栓要采用不锈钢材质，避免长期在室外环境下出现锈蚀，影响连接强度；同时在楼板边缘的位置，要设置连续的防火封堵层，用防火岩棉填充幕墙与结构之间的缝隙，上下用防火钢板封隔，避免火灾发生时烟气和火焰通过楼层间的缝隙蔓延。这套构造的设计没有采用复杂的异形零件，所有的金属构件都可以采用常规的板材切割、钻孔加工完成，不需要开模定制，能够有效控制构件的加工成本，同时安装工序简单，普通的幕墙施工人员经过简单交底就可以完成作业，适配绝大多数常规公共建筑、住宅建筑的外围护幕墙施工需求，在保证结构安全的前提下，兼顾了施工便利性与长期使用的耐久性能。
