三角翼型手拧固定旋钮结构设计

　　这类三角翼型手拧固定旋钮，在各类工业设备、工装夹具、检测治具、民用器械上的应用场景非常广泛，核心作用是无需额外工具即可完成手动锁紧、位置调节、部件固定的操作，相比普通外六角、内六角螺丝，省去了找扳手、批头的辅助时间，在需要频繁拆装、快速调整的工位上实用性极强。比如生产线旁的可调式挡料机构，操作人员根据来料尺寸调整挡块位置时，直接用手拧动旋钮就能完成锁紧，不用随身带扳手；还有各类设备的检修门、观察窗盖板，用这类旋钮固定，日常巡检开合不需要额外工具，能大幅提升运维效率；甚至在户外便携设备、健身器材、家具五金上，这类免工具操作的旋钮也有大量应用。

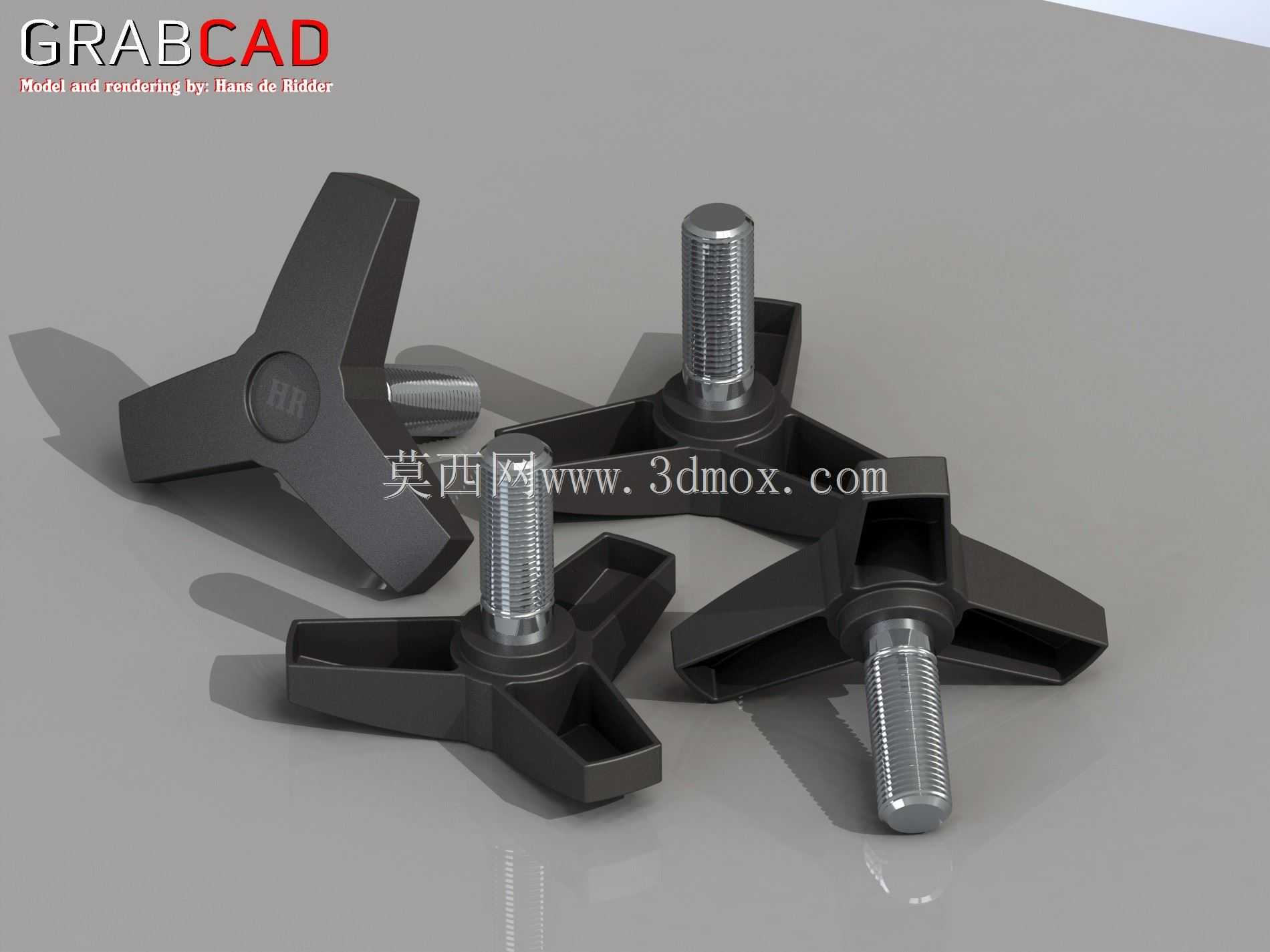

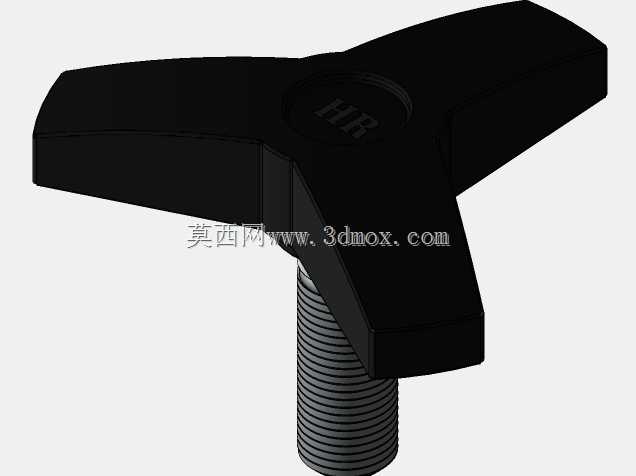

　　从功能特性来看，这款旋钮采用了三翼式的握持结构，相比两翼的蝶形旋钮，三个受力翼均匀分布，手拧的时候受力点更多，不管是手掌大小的操作人员，还是戴薄劳保手套操作，都能找到合适的施力位置，拧紧时能施加的扭矩更稳定，不会出现两翼旋钮容易打滑、施力方向偏斜的问题。旋钮的握持部分做了内凹的加强筋结构，不是实心的塑料块，一方面能减少成型时的缩痕，降低材料用量，另一方面筋条结构能提升握持时的摩擦力，手上有少量油污、汗液的时候也不容易打滑。下部的螺纹部分采用标准外螺纹设计，和常规同规格螺母、螺纹孔的适配性很强，不需要单独做配套的特殊螺纹，替换现有设备上的手拧螺丝时不需要改动原有安装结构，互换性表现不错。

　　从设计思路上拆解的话，首先要考虑的是手拧操作的人机工程，三个翼的外伸长度不能太长，否则会超出安装边界，容易和周边的管线、结构件发生干涉，也不能太短，否则力臂不够，拧不动的时候施加不上力；翼片的边缘做了圆角过渡，没有尖锐的棱角，操作人员快速拧动的时候不会划伤手掌，长期操作也不会磨手。握持部分和金属螺杆的结合位置，做了嵌件注塑的包覆结构，金属螺杆的嵌入部分做了滚花或者卡位结构，避免拧紧的时候塑料部分和金属螺杆之间发生相对转动，长期使用不会出现滑牙、旋钮空转的问题。螺纹部分的长度根据常用的安装板厚做了适配，常规1-10mm厚度的安装板都能兼容，螺纹末端做了倒角导向，对准螺纹孔的时候不需要反复调整，能快速旋入，提升装配效率。

　　关于外形尺寸与安装边界，这类旋钮的握持部分外径通常控制在40-60mm区间，对应的螺纹规格覆盖M6到M10的常用粗牙螺纹，安装时需要预留的操作空间是旋钮外径外扩15mm以上，保证手指能顺利伸到翼片下方施力，安装面要保持平整，旋钮和安装面接触的承压面做了平整处理，拧紧的时候压力均匀分布在接触面上，不会压伤铝板、塑料板这类偏软的安装基材。如果是用在有振动的设备上，还可以在旋钮承压面和安装板之间加一个防滑垫圈，避免设备运行时的振动导致旋钮松脱。建模的时候要注意，翼片的拔模角度要符合注塑成型的工艺要求，通常取1.5-2度的拔模斜度，避免注塑脱模时出现卡模、拉伤的问题，筋条的厚度要均匀，避免厚薄差异过大导致成型后出现缩孔、翘曲变形，金属嵌件的定位精度要控制在0.1mm以内，保证螺杆和旋钮握持部分的同轴度，避免拧紧的时候出现偏心、卡滞的问题。

　　在实际选型应用的时候，要根据需要的锁紧力选择对应螺纹规格的旋钮，M6规格的旋钮手拧最大锁紧扭矩大概在2N·m左右，适合固定轻型的盖板、挡块；M8规格的能到3.5N·m左右，可以用来固定中小型的调节机构；M10规格的锁紧力更大，适合需要更高锁紧强度的工装夹具位置。如果是用在有耐腐蚀要求的场景，比如食品设备、户外设备，可以选择不锈钢螺杆搭配尼龙加玻纤的握持部分，耐锈蚀、耐化学腐蚀的性能更好，长期在潮湿、有轻微腐蚀的环境下使用也不会生锈卡滞。
