镂空框架内嵌球体3D打印标识摆件

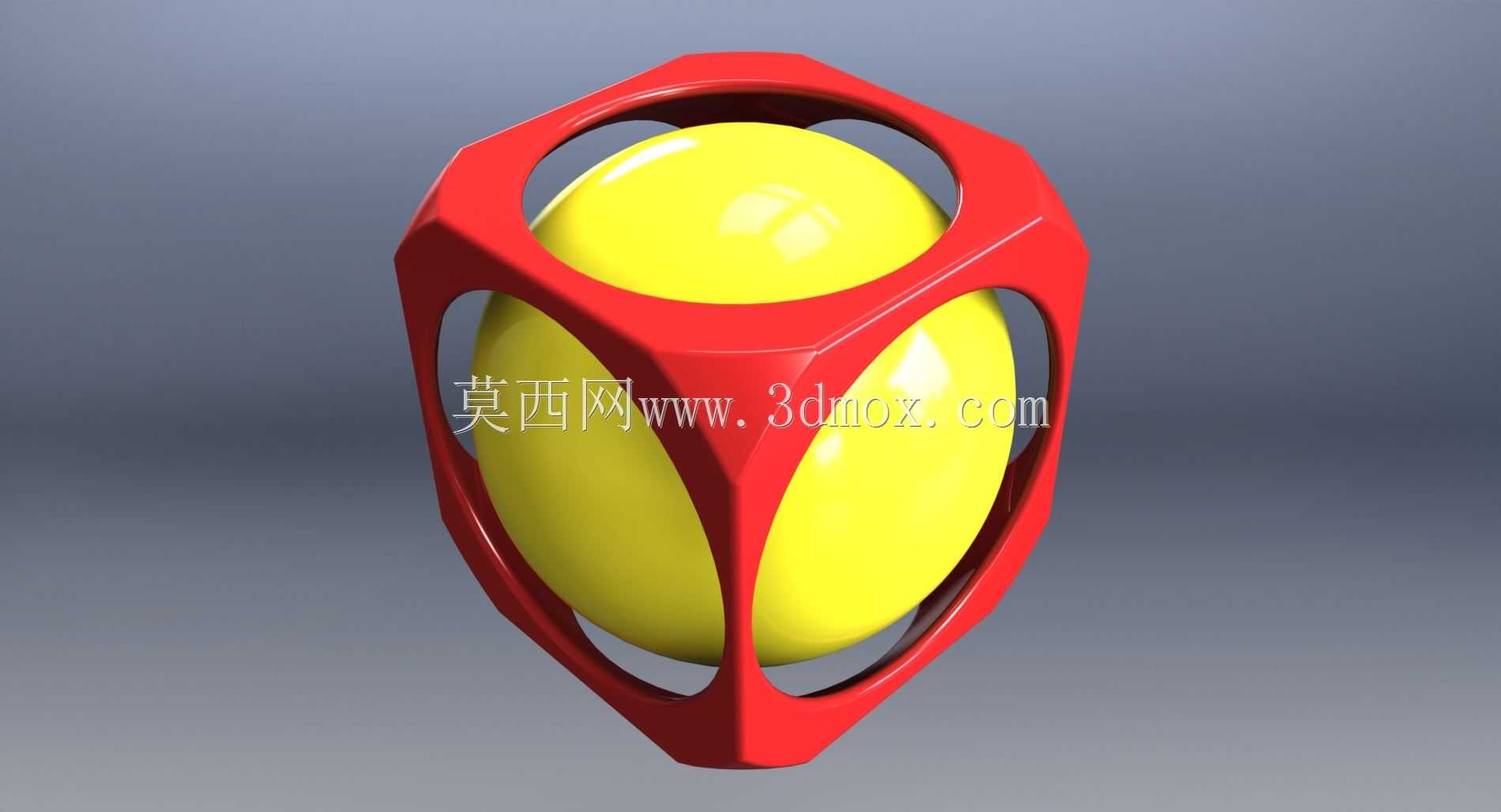

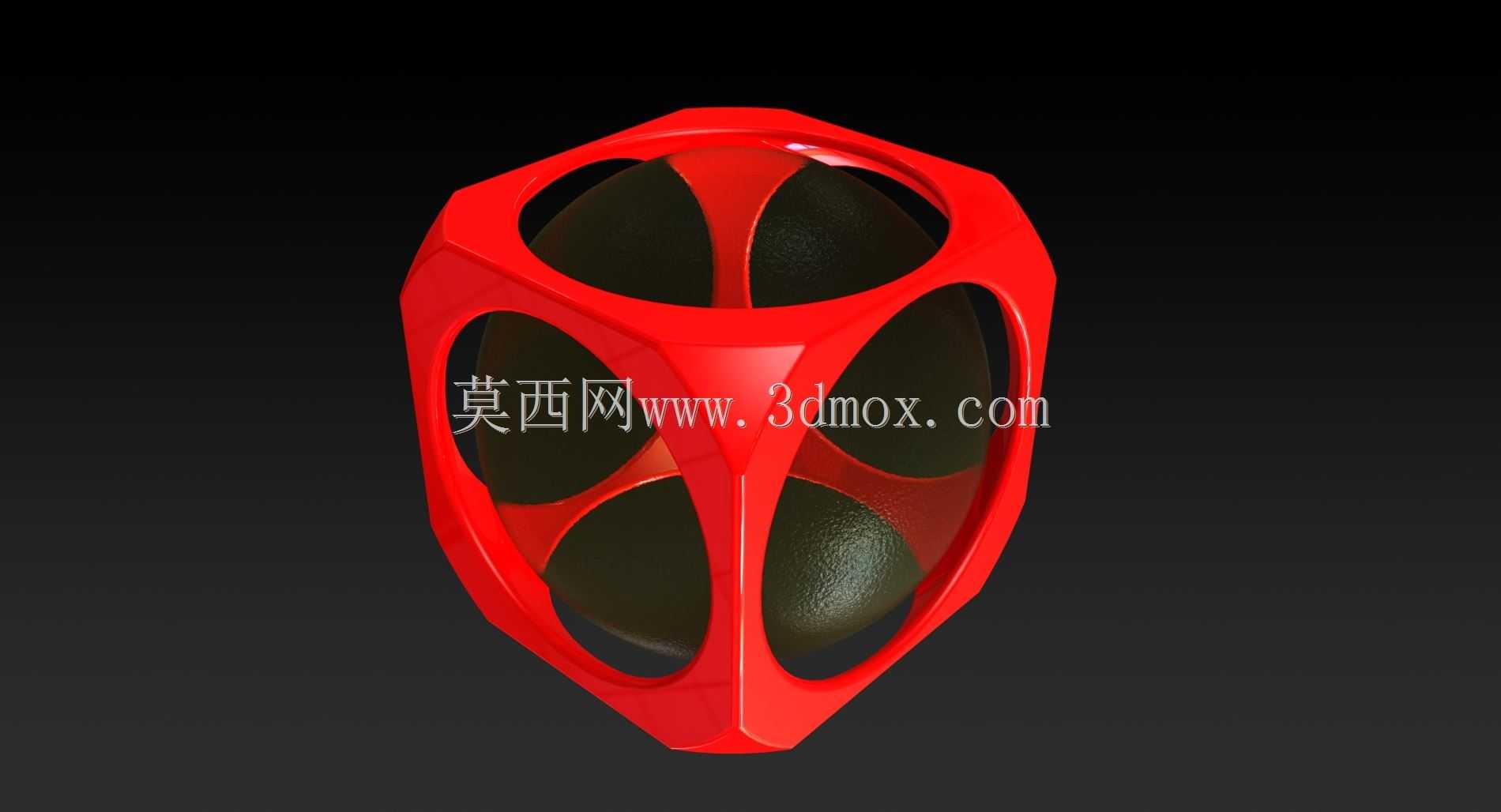

　　这款标识摆件主要面向线下3D打印门店的前台陈列、展柜展示场景使用，作为门店技术能力的具象化展示载体，替代传统平面印刷标识，让到店客户能直观感知FDM等主流3D打印工艺的成型特点与结构实现能力，也可放置在设备操作区旁作为工艺参考样件，帮助客户快速理解悬空结构、装配一体化打印的实现逻辑。从功能特性来看，整体采用外框架内嵌活动球体的一体化结构，无需后期组装，打印完成去除支撑后内部球体即可在框架内自由转动，既可以作为静态展示标识传递品牌视觉符号，也可作为小型互动把玩件，让到访客户直观感受3D打印可实现复杂活动结构的技术优势，区别于传统机加工、注塑工艺难以一次成型带内部活动件结构的特点。设计过程中首先确定了正多面体的外框架基础形态，

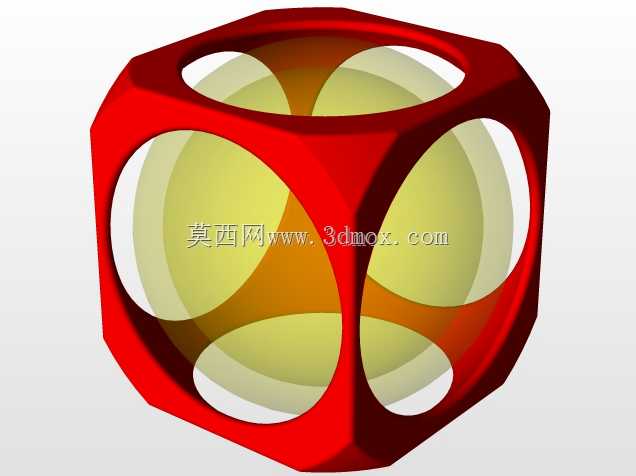

　　选择正六面体切角后的轮廓作为框架主体，每个面开设大尺寸圆形镂空，既减少打印耗材用量，也能最大化露出内部球体的视觉占比，框架棱边做了等半径圆角过渡，避免打印过程中尖锐边角出现翘边、层间开裂问题，同时提升手持把玩的触感舒适度。内部球体直径与框架内部内切球尺寸保留0.2mm的活动间隙，既保证球体不会从框架镂空处脱出，也避免间隙过小导致打印后球体与框架粘连无法活动。打印工艺实现层面，框架与球体采用双色耗材打印，框架选用饱和度较高的红色PLA耗材，球体选用明黄色PLA耗材，两种颜色形成强烈视觉对比，强化标识的视觉辨识度。打印时球体与框架之间的间隙位置采用易剥离的水溶性支撑或者细径易断的PLA小支撑柱连接，

　　也就是打印过程中用细小的连接筋将球体临时固定在框架中心位置，避免打印球体悬空部分时出现位移、层错位问题，打印完成后只需要用尖嘴钳剪除这些细小连接筋，简单打磨连接点即可让球体自由活动，不需要额外的装配工序。外形尺寸方面，整体外接圆直径控制在80mm，适合单手握持，也适配常规3D打印机的最小打印成型幅面，不需要拆分打印，框架壁厚设置为2.5mm，既保证整体结构强度，日常摆放、拿取不会出现框架断裂变形，也不会因为壁厚过大导致打印时间过长、耗材浪费。安装边界上，摆件底部做了微小的平面切边，放置在水平台面上时不会出现滚动、倾倒问题，不需要额外的固定底座，直接放置在玻璃、木质、金属等各类材质的水平台面上即可稳定陈列，

　　如果需要固定在墙面或者展架上，也可以在框架顶部棱边预留的小孔位穿入挂绳，实现悬挂展示，适配不同的陈列场景需求。结构校核阶段重点验证了镂空位置的结构强度，通过有限元分析模拟日常拿取时的受力情况，确保框架镂空边缘在受到10N的侧向挤压力时不会出现断裂，同时反复调整球体与框架的间隙值，测试不同层厚、不同耗材收缩率下的成型效果，确保在常规0.2mm层厚、PLA耗材默认打印参数下，不会出现球体与框架粘连、或者球体从镂空处脱出的问题，降低普通用户打印的参数调试门槛，不需要对模型做额外修改即可直接切片打印。
