发动机支架用弹簧阻尼减震结构

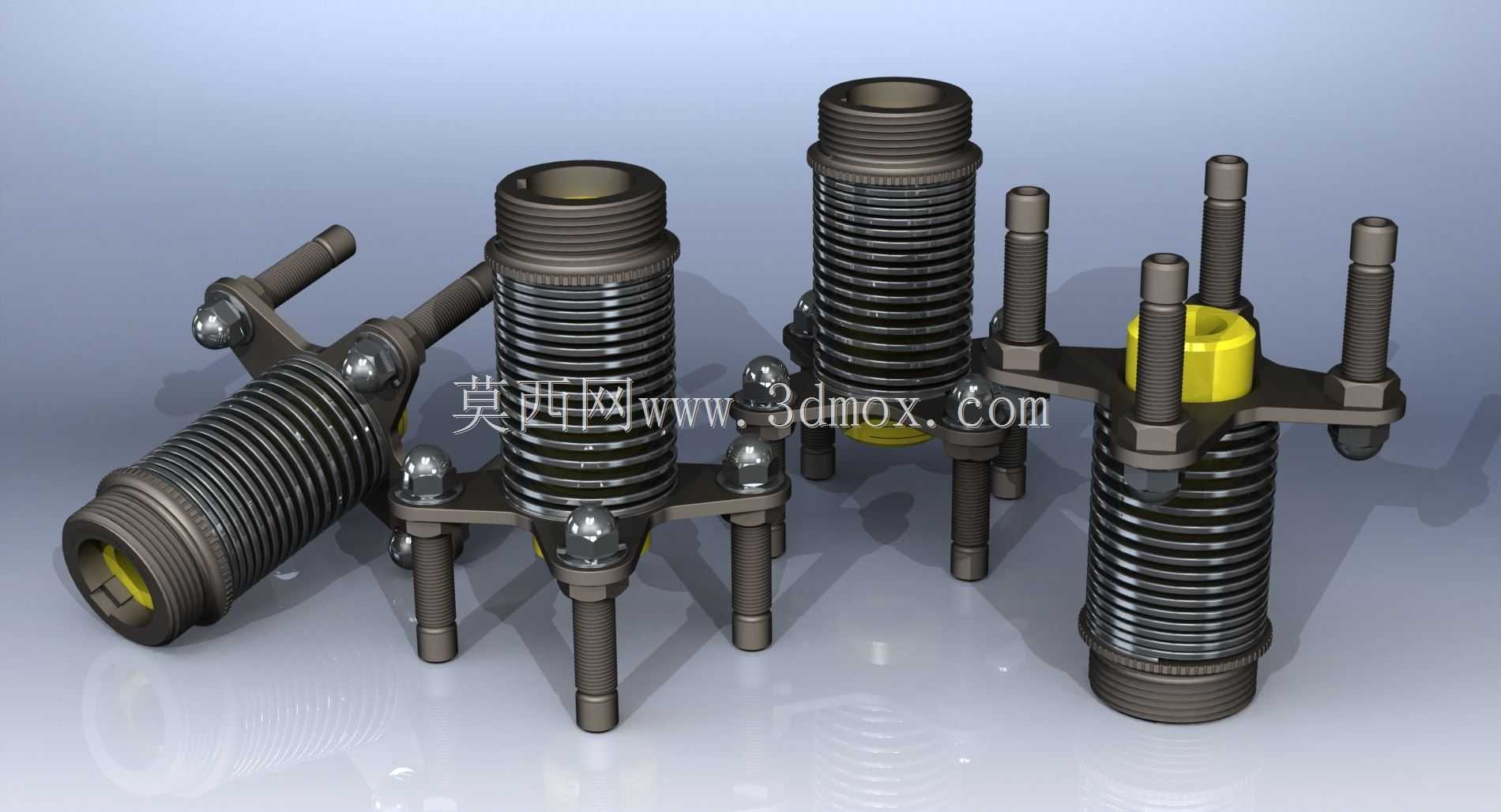

　　这类带安装支脚的弹簧阻尼结构，最常见的应用场景是小型通用动力设备、内燃机组的机脚支撑位，也会被用在精密工业设备的隔振安装工位，用来阻断设备运行时产生的高频振动向安装基座传递，同时抵消外部传导来的冲击载荷，避免设备内部精密配合件因为长期受振出现松动、磨损或者精度偏移。从结构细节来看，主体的波纹弹簧筒体是核心的弹性承载单元，采用多层密圈的波纹式弹簧结构，相比普通圆柱螺旋弹簧，在相同安装高度下能提供更大的线性变形区间，轴向承载的刚度曲线更平缓，不会因为载荷小幅波动就出现刚度突变，适配不同重量区间的动力单元隔振需求。筒体两端的螺纹接口是用来对接设备端和基座端的连接位，安装时可以通过螺纹旋入深度微调整体支撑高度，适配不同安装面的高度差，

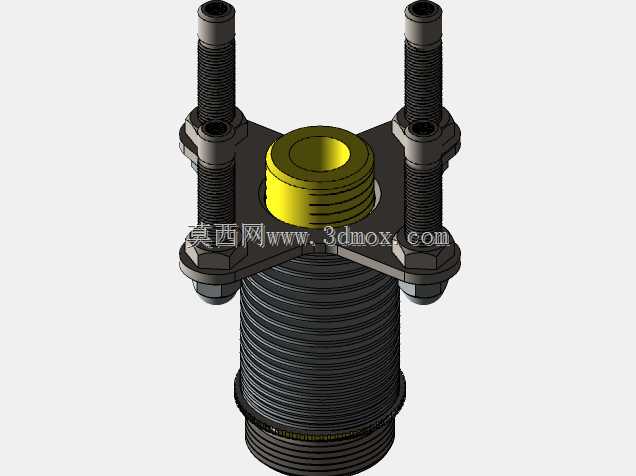

　　不需要额外加装调整垫片，现场安装的适配性更强。周围均匀分布的多根安装螺柱是辅助定位结构，每根螺柱都通过球头铰接结构和中部的安装法兰盘连接，这种铰接设计允许支撑结构在承受径向偏载的时候有微小的角度偏转量，不会因为设备运行时的横向窜动让螺柱承受刚性剪切力，避免安装螺栓断裂的故障。部分结构端部的黄色缓冲衬垫是高分子阻尼材料填充件，嵌在弹簧筒体的内腔位置，当弹簧受载压缩到极限行程时，衬垫会先接触两端的连接座，提供额外的阻尼缓冲力，避免弹簧压并时产生刚性撞击，同时可以耗散振动能量，让弹簧的往复震荡更快衰减，不会出现余振持续传导的问题。设计这类结构的时候，首先要核算的是额定承载下的弹簧压缩量，

　　通常会把设备额定静载下的弹簧压缩量控制在总行程的三分之一左右，预留三分之二的行程用来应对动载冲击和振动位移，避免运行中出现弹簧压并或者拉伸超限的情况。安装边界方面，这类阻尼单元的安装法兰盘上的螺柱是沿圆周均匀分布，安装时需要保证每个螺柱的预紧力一致，避免出现偏载导致弹簧受力不均，加速局部磨损；筒体两端的螺纹连接需要加装防松垫圈，因为长期受振的工况下普通螺纹连接容易出现回松，导致支撑高度变化。径向的安装间隙需要预留至少五毫米以上，因为设备启停瞬间会有小幅的横向位移，预留足够间隙可以避免阻尼单元和周边的管线、结构件发生碰撞干涉。另外，这类弹簧阻尼结构的刚度匹配需要和设备的固有频率错开，

　　通常会把隔振系统的固有频率设计到设备运行激励频率的三分之一以下，这样才能达到理想的隔振效率，如果刚度选得过高，隔振效果会大打折扣，刚度过低则会导致支撑稳定性不足，设备运行时出现明显的晃动。从结构细节的设计逻辑来看，球头铰接的螺柱结构除了承受径向偏载，还能在安装面存在平面度误差的时候自动适配角度，不需要安装面达到极高的加工精度就能保证整个阻尼单元的受力均匀，降低了安装基座的加工成本。内腔的阻尼衬垫除了极限行程缓冲，还能在弹簧往复运动的时候提供持续的阻尼力，把弹簧的弹性形变能量转化为热能耗散掉，避免弹簧出现共振现象，这一点对于转速波动范围大的动力设备尤其重要，因为设备在启停过程中会经过共振转速区间，足够的阻尼可以抑制共振振幅，避免结构损坏。
