工业用VHB双面胶带卷三维结构设计

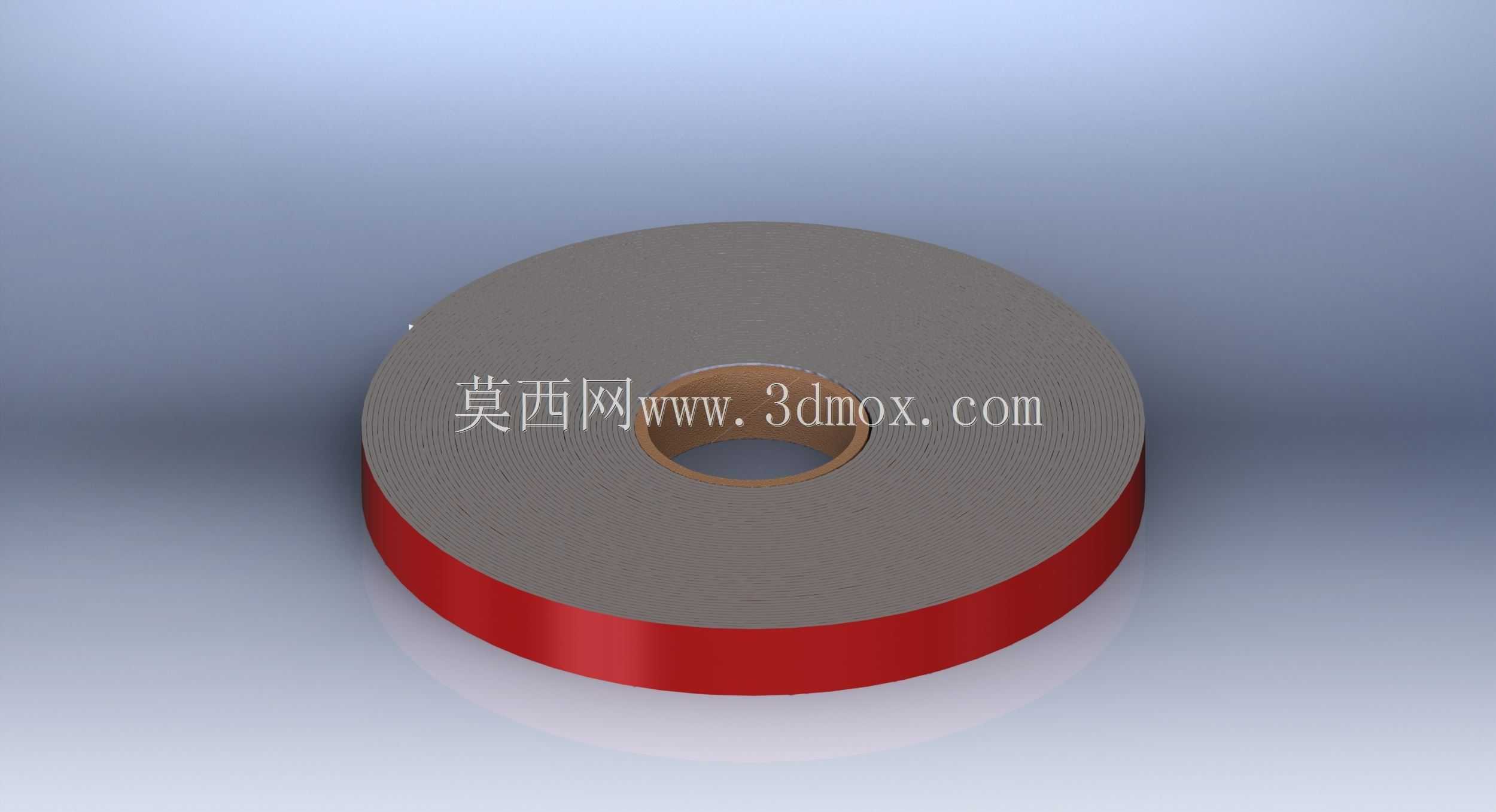

　　在工业装配场景中，这类VHB胶带卷的应用覆盖了从消费电子壳体粘接、汽车内饰件固定到建筑幕墙构件临时定位的多个环节，不同于普通民用胶带，VHB材质的丙烯酸泡棉基材自带粘弹性阻尼特性，建模时需要重点还原其层叠结构的尺寸公差匹配逻辑。从结构组成来看，整卷胶带由三部分构成：中心的纸筒芯是整卷物料的承载基准，内径尺寸需要适配常见的胶带切割器、自动贴标机的放卷轴径，常规适配的轴径范围在25mm到76mm之间，建模时纸筒的壁厚控制在3mm到5mm，保证卷绕数百层胶带后不会出现芯筒受压变形的问题；中间层是VHB泡棉胶带本体，灰色的泡棉层厚度根据型号不同从0.4mm到2.3mm不等，外层红色的是离型保护膜，这层膜的表面张力经过特殊处理，不会和胶层产生粘连，同时剥离力控制在合适区间，方便使用时快速撕除。

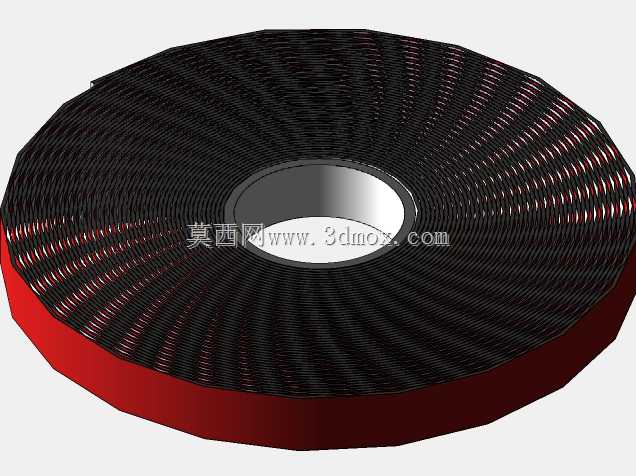

　　设计这类卷状耗材的三维模型时，不能简单用两个同轴圆柱拼接完事，需要考虑实际生产中的卷绕张力带来的外形偏差：整卷胶带的外圆并非绝对规整的圆柱面，靠近纸筒芯的内层胶带因为卷绕张力更大，层间贴合更紧密，越靠近外层的胶带张力逐步释放，外圆会存在微小的椭圆度偏差，建模时可以通过对圆柱面做0.2mm以内的径向扰动来还原真实的卷绕形态，避免模型过于理想化而和实物脱节。另外红色离型膜的边缘需要做微小的翻边处理，实际生产中为了方便用户起头撕膜，会在卷绕的最后一圈预留1mm左右的膜边突出胶层，这个细节在做装配模拟或者产品渲染时能大幅提升真实感。

　　从安装边界来看，这类胶带卷在配套自动化贴附设备使用时，放卷位的两侧挡边间距需要比胶带的幅宽大1mm到2mm，既不能间隙过大导致放卷时胶带窜动偏移，也不能间隙过小摩擦胶带边缘导致胶层溢胶弄脏设备导辊。模型中还原的胶带幅宽为常见的50mm规格，整卷外径控制在120mm左右，对应的单卷胶带长度在33m上下，这个尺寸规格兼顾了手持使用的便携性和产线批量使用的续航需求，不需要频繁换卷。

　　在结构细节处理上，胶层的断面需要还原泡棉的细微多孔质感，不能做成完全光滑的实体，VHB胶带的泡棉是闭孔结构，截面的微孔直径在0.1mm左右，建模时不需要逐个还原微孔，只需要在断面做细微的凹凸纹理映射，就能体现出和实心塑料卷完全不同的材质差异。纸筒芯的内孔需要做微小的倒角处理，避免往放卷轴上安装时刮伤轴表面的涂层，同时纸筒的端面要比胶层端面凹进0.5mm，防止堆放时端面的胶层粘附到相邻的胶带卷或者包装材料上。

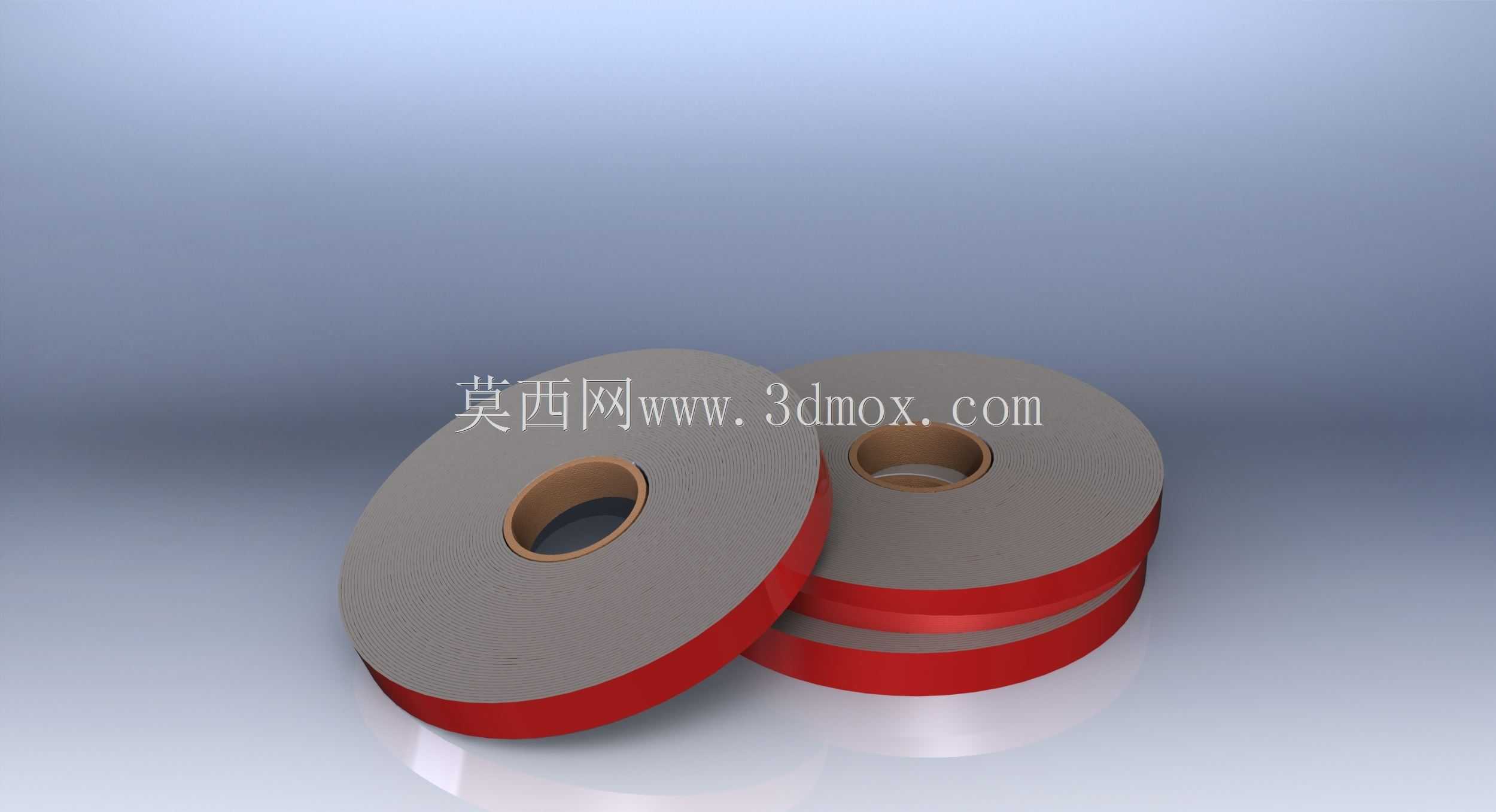

　　实际工程应用中，这类胶带卷的三维模型常被用于自动化贴标设备、胶带分切设备的虚拟装配调试，通过导入模型可以提前验证放卷机构的导辊位置、张力控制辊的行程是否和胶带卷的尺寸匹配，避免设备加工组装后出现放卷卡滞、胶带跑偏的问题；也会被用于工业耗材的展示渲染，通过还原胶带的材质质感，让采购方直观了解产品的外观形态。建模过程中还要注意各部分的装配关系：离型膜是完全包覆在胶层外表面的，和胶层之间是接触约束而非布尔合并，方便后续做撕膜动作的运动仿真；纸筒芯和胶层的内层是过盈配合，过盈量控制在0.3mm左右，保证拉动胶带时纸筒芯不会和胶层之间出现相对打滑，导致放卷时芯筒空转无法正常出胶。
