230mm规格手动真空玻璃抓取吸盘结构

　　在玻璃深加工、建筑幕墙安装、平板玻璃仓储转运的作业场景里，手动玻璃吸盘是一线作业人员接触频率极高的辅助工装，区别于电动、气动的真空吊具，手动结构的吸盘不需要外接动力源，完全依靠人工操作完成真空腔的负压建立，适配无供电、作业空间狭窄的零散搬运工况，比如家装现场的小块玻璃移位、玻璃加工车间的单片玻璃上下料、门窗组装工位的玻璃对位贴合，都能见到这类工具的身影。这款吸盘的有效吸附直径设定为230mm，这个尺寸的选型是经过实际作业场景验证的：过小的吸附直径无法提供足够的负压保持力，搬运4mm以上厚度的平板玻璃时容易出现滑脱风险，过大的直径则会增加操作时的按压排气阻力，手动扳动压杆建立真空的行程也会变长，长时间作业容易造成操作人员的手部疲劳，

　　230mm的盘面刚好平衡了吸附力与操作便捷性的需求，单盘额定承载能力可以覆盖常规家装、玻璃加工场景下的单片平板玻璃重量，配合双盘、三盘的组合支架也能拓展用于更大尺寸玻璃的搬运作业。从结构设计逻辑来看，这款手动吸盘采用了经典的杠杆式真空建立结构，核心部件包含橡胶吸盘盘面、真空腔壳体、手动压杆、泄压阀、握持手柄几个部分，橡胶盘面采用唇边式结构，接触玻璃表面时，唇边会在初始按压力下先贴合玻璃表面形成初步密封，随后扳动压杆带动真空腔内的活塞上行，腔体内形成负压差，外部大气压就会将吸盘牢牢压在玻璃表面，泄压阀设置在手柄靠近拇指的位置，搬运到位后只需要拇指按压泄压阀，外界空气进入真空腔，负压消失即可顺利取下吸盘，整个操作流程不需要额外工具，

　　单手即可完成吸附、释放的全流程操作。设计过程中重点考量了安装边界与操作空间的适配，吸盘整体的握持手柄采用符合人体工学的弧形结构，手柄距离盘面的垂直高度控制在120mm左右，操作人员握持时手腕可以保持自然伸直的状态，减少长时间持握的腕部压力；压杆的操作行程设置在35mm，扳动角度不超过45度，操作人员用食指和中指勾住压杆一次扳动即可完成真空建立，不需要反复多次按压；吸盘盘面的橡胶材质选用耐磨损的丁腈橡胶，硬度控制在邵氏A50度左右，既可以保证在带有轻微灰尘、水渍的玻璃表面形成有效密封，也能在长期使用后保持唇边的弹性，不会因为反复挤压出现永久变形导致密封失效。在实际使用场景中，这类手动吸盘除了用于平板玻璃的搬运，

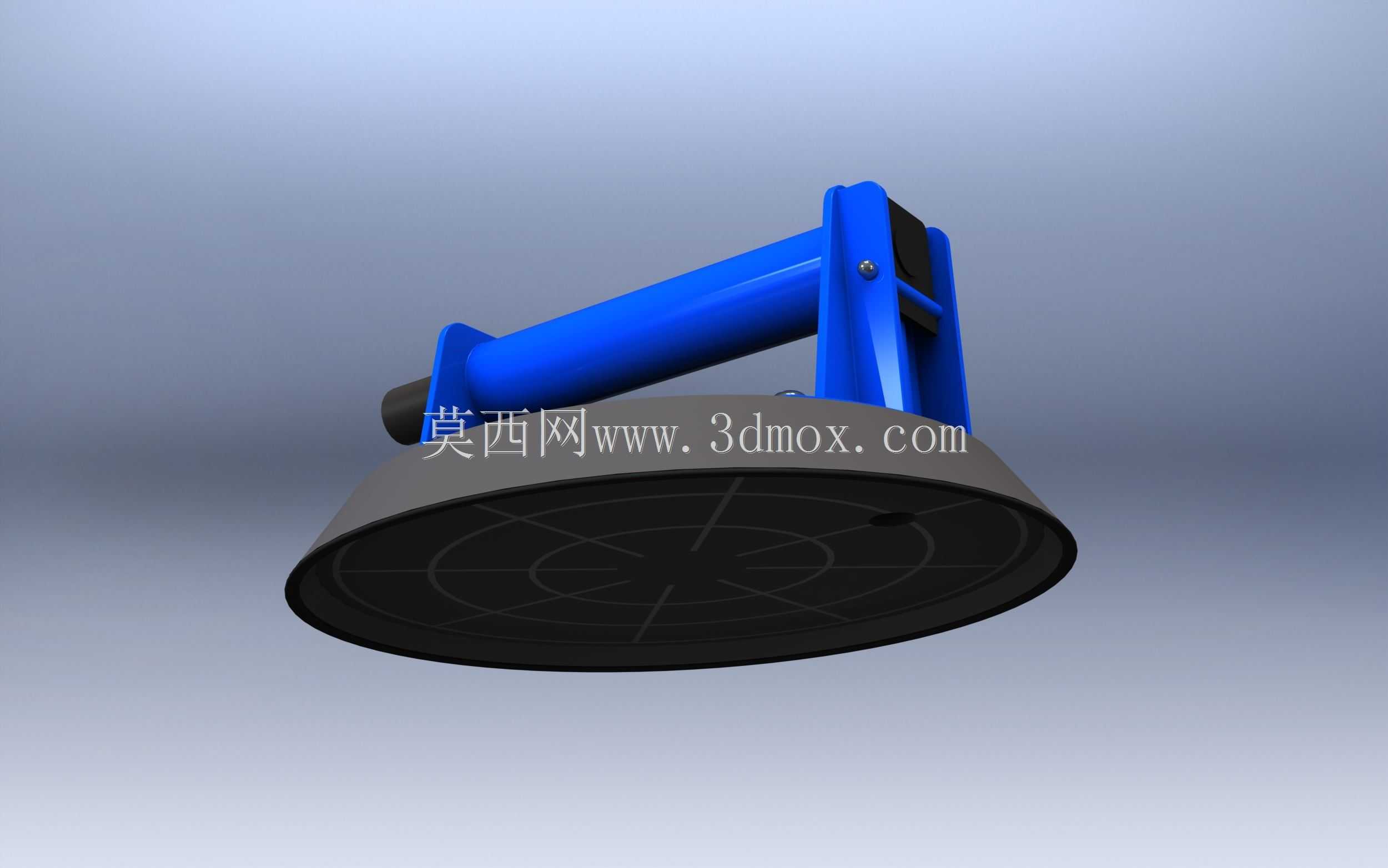

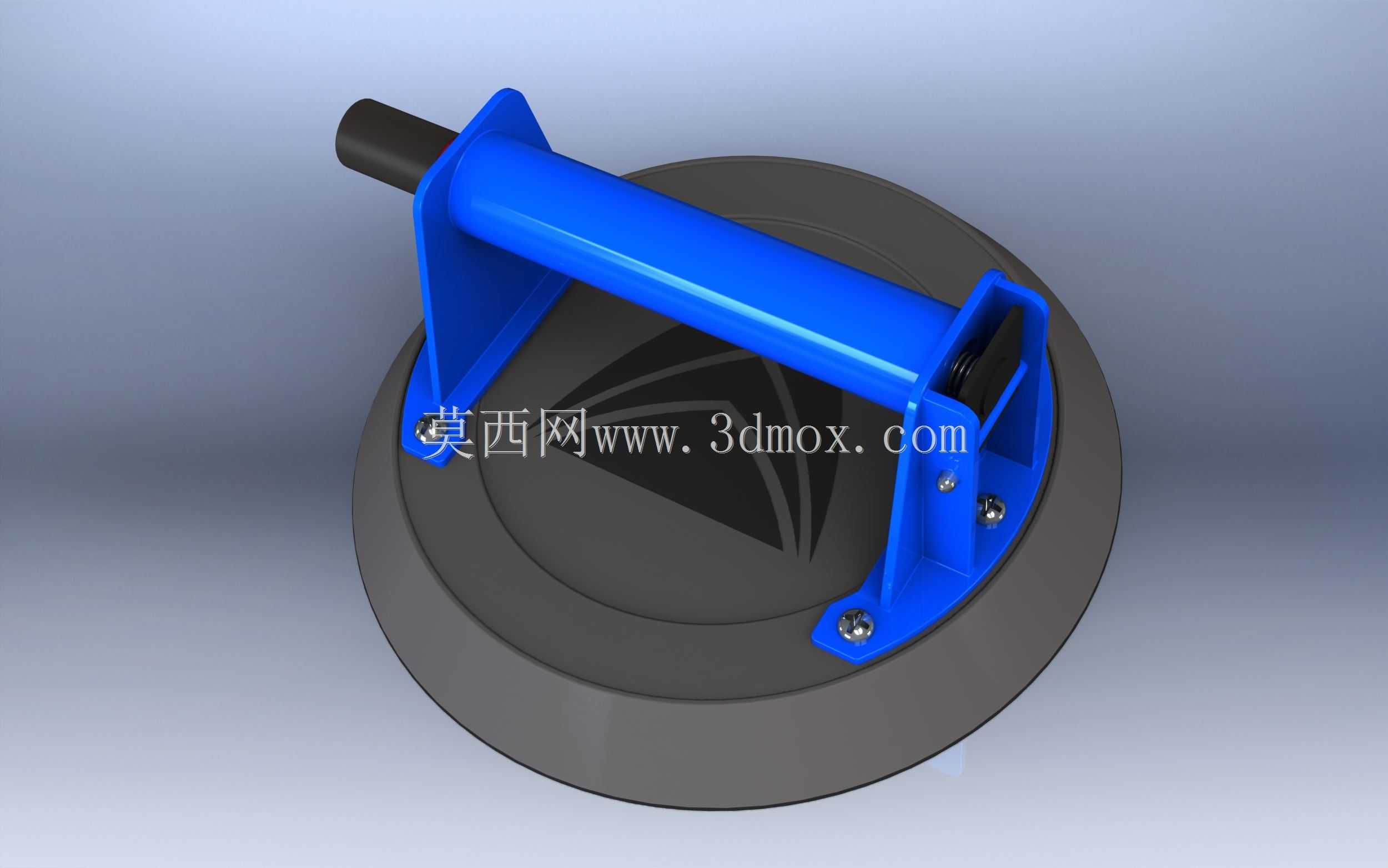

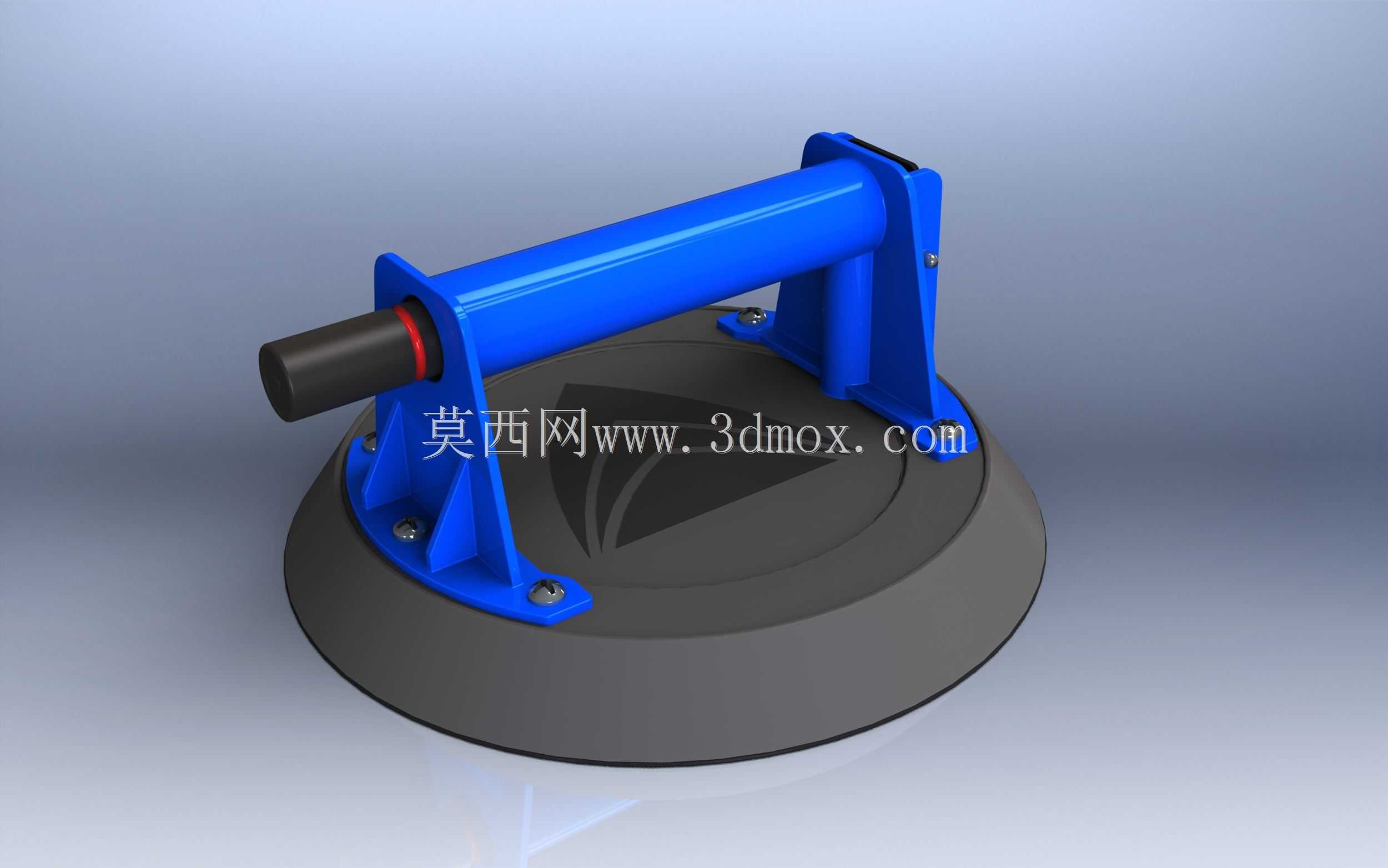

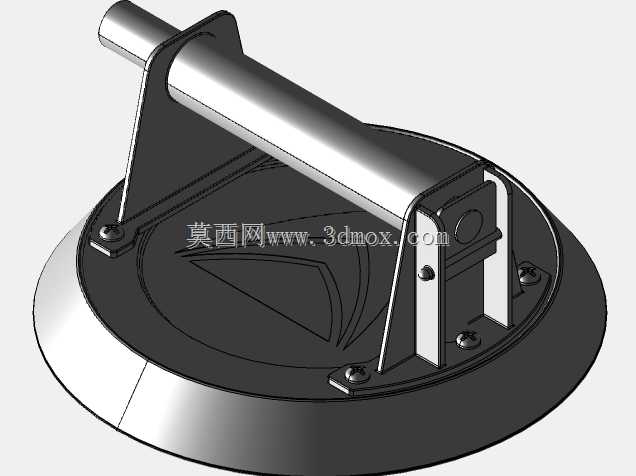

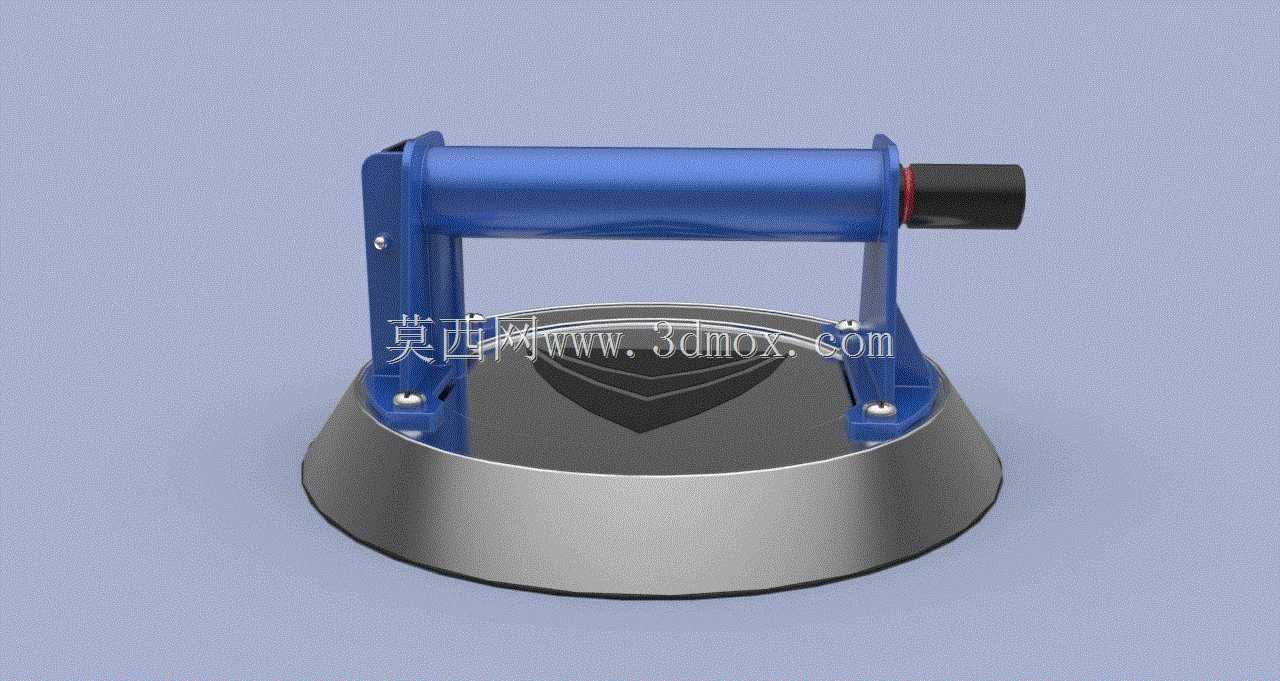

　　也可以适配表面光滑的瓷砖、石材板、亚克力板等平整硬质板材的短距离移位，作业前只需要确认被吸附表面没有明显的凸起颗粒、裂纹，避免破坏吸盘唇边的密封面即可；结构上所有的金属传动部件都做了防锈镀层处理，适配玻璃加工车间潮湿、存在切削液喷淋的作业环境，不会因为短期接触水汽出现锈蚀卡滞的问题；真空腔的密封件采用可更换结构，长期使用后如果出现密封性能下降，只需要更换对应的密封胶圈和橡胶盘面，不需要整体报废更换，降低了一线作业的工具使用成本。从三维建模的结构还原角度来看，这款吸盘的建模过程重点还原了杠杆传动的运动间隙，压杆与壳体的铰接位置预留了0.2mm的装配间隙，模拟实际产品的活动自由度，橡胶唇边部分做了薄壁结构的特征还原，准确呈现吸盘按压时唇边的变形趋势，手柄部分的防滑纹理、泄压阀的按压凸点这些细节特征也都做了等比例还原，能够直接用于工装选型的结构参考、手动工具类产品的结构改进设计参考，也可以用于玻璃搬运作业场景的三维可视化装配演示。
