菱形法兰带座外球面轴承三维设计

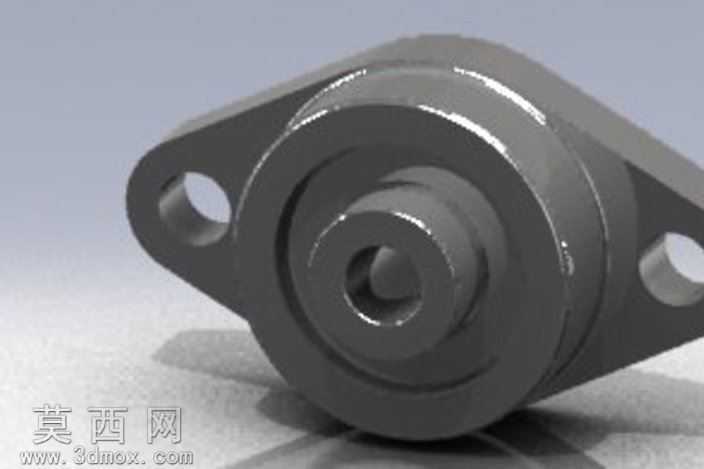

本作品为菱形法兰式带座外球面轴承的三维建模设计，建模过程严格遵循实际工业产品的尺寸规范与结构逻辑，首先通过草图绘制构建轴承内圈、外圈、滚动体、密封结构以及菱形安装座的基础轮廓，针对轴承的回转特征采用旋转凸台命令生成主体基础结构，对安装座两侧的安装耳、螺栓过孔采用拉伸切除与凸台拉伸结合的方式完成结构搭建，滚动体部分通过圆周阵列命令实现均匀排布，确保滚动体与内外圈滚道的配合间隙符合实际装配公差要求。材质设置阶段，针对轴承的金属材质特性，为轴承内外圈、滚动体、安装座赋予合金钢材质，调整材质的反射率、粗糙度参数，还原金属部件经机加工后的细腻金属光泽与表面质感，密封件部分赋予橡胶材质，调整哑光质感与橡胶特有的低反射属性，区分不同部件的材质差异。渲染阶段采用工作室环境光模式，添加柔和的主光源与辅助补光，避免模型表面出现过曝或死黑区域，通过调整阴影的柔和度与透明度，让模型的投影自然贴合承载平面，突出轴承整体的结构轮廓与细节特征，清晰展现安装座的菱形法兰结构、两侧的安装孔位、轴承内圈的中心通孔以及外圈与座体的配合结构。设计过程中重点考量了该类轴承的实际应用场景，即用于传动轴的径向支撑，菱形法兰的结构设计可直接通过螺栓穿过两侧安装孔固定在设备安装面，无需额外配置轴承座安装基座，具备安装便捷、结构紧凑、对中性能好的特点，建模时特意还原了轴承座与外球面轴承外圈的球面配合结构，体现该类轴承可补偿一定安装角度误差的功能特性，所有结构细节均参考实际量产的FYTB12TF型号带座轴承参数进行还原，确保模型的结构合理性与工程参考价值，可用于机械设计中的装配模拟、结构演示以及相关传动机构的方案设计参考。
