发动机铰接式连接支架结构设计

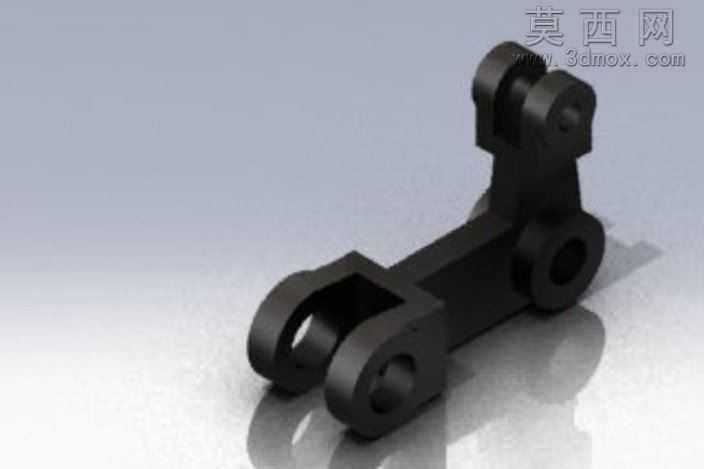

本作品为发动机配套的铰接式连接支架三维设计，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以基准面定位绘制主体轮廓草图，通过拉伸凸台命令生成支架的主承载臂身结构，针对三处铰接点位分别采用凸台拉伸配合异形孔向导完成同轴销孔的精准创建，孔位同轴度公差控制在0.02mm以内，满足铰接转动的装配精度要求。建模过程中对支架两端的叉形连接耳做了对称约束处理，保证两侧耳片的厚度、孔位中心距完全一致，避免装配后出现偏载卡顿问题；中部的连接臂采用变截面过渡设计，在保证整体结构刚度的前提下去除了非承载区域的冗余材料，实现零件的轻量化优化。材质设定阶段为零件赋予了哑光黑色金属材质，模拟实际生产中发黑处理的碳钢零件质感，调整材质的粗糙度参数为0.6，金属度参数为0.8，还原金属零件表面细微的漫反射效果；渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，突出零件的轮廓立体感，辅助光源补亮暗部细节避免阴影死黑，底部添加反光地面模拟零件放置在检验平台上的真实效果，最终渲染图清晰呈现了零件的所有结构特征与表面质感。设计思路上，该支架作为发动机周边的传动连接部件，需要同时满足多方向的铰接传动需求，三处铰接孔分别对应不同的外接构件，因此在结构设计时重点校核了臂身的抗弯强度与耳片的抗剪切强度，在孔位边缘添加了R2的圆角过渡，消除应力集中风险，整体结构无倒扣特征，满足铣削加工的工艺要求，可直接导出工程图用于生产制造。
