复古金属质感儿童玩具火箭结构设计

　　这款玩具火箭的设计最初是面向儿童科教场景与桌面装饰摆件双重需求开发，在结构设计阶段首先考虑了不同使用场景下的适配性：作为儿童玩具使用时，整体结构无尖锐外露棱角，所有边缘均做R3以上圆角处理，避免儿童把玩时出现磕碰划伤问题；作为桌面航天主题摆件使用时，底部三个对称分布的支撑脚形成稳定的三角支撑结构，支撑脚与主体连接位置做了弧度过渡，既保证视觉上的复古科幻感，也让整体重心落在支撑面中心区域，放置在倾斜角度不超过15度的平面上都不会出现倾倒问题。

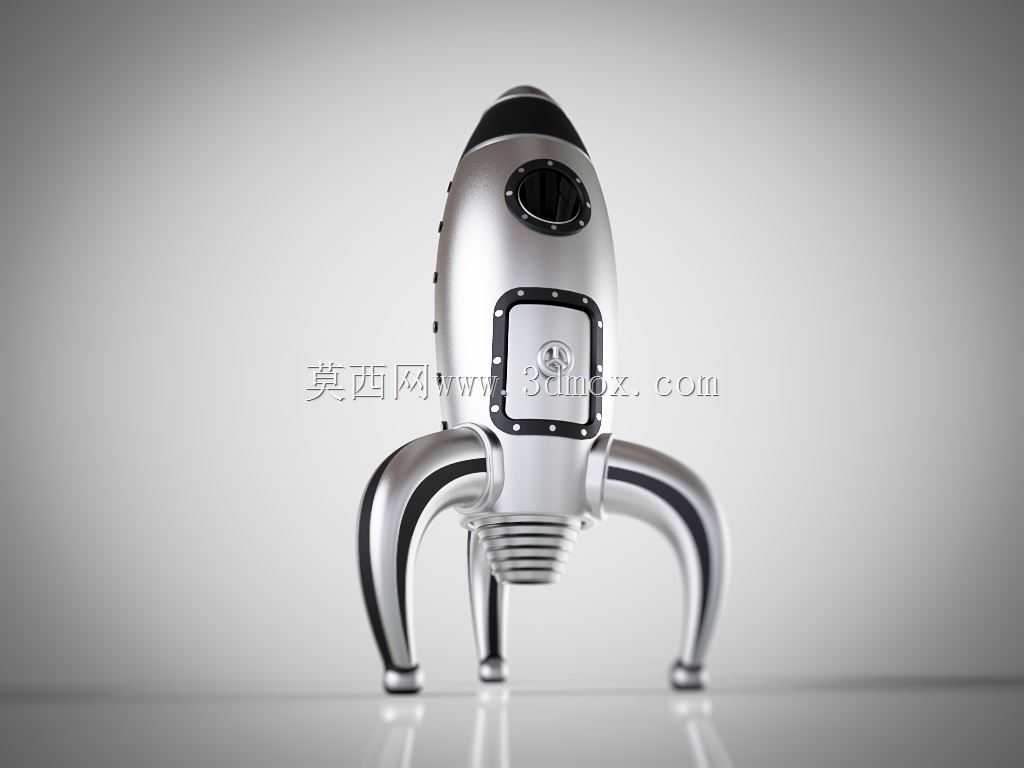

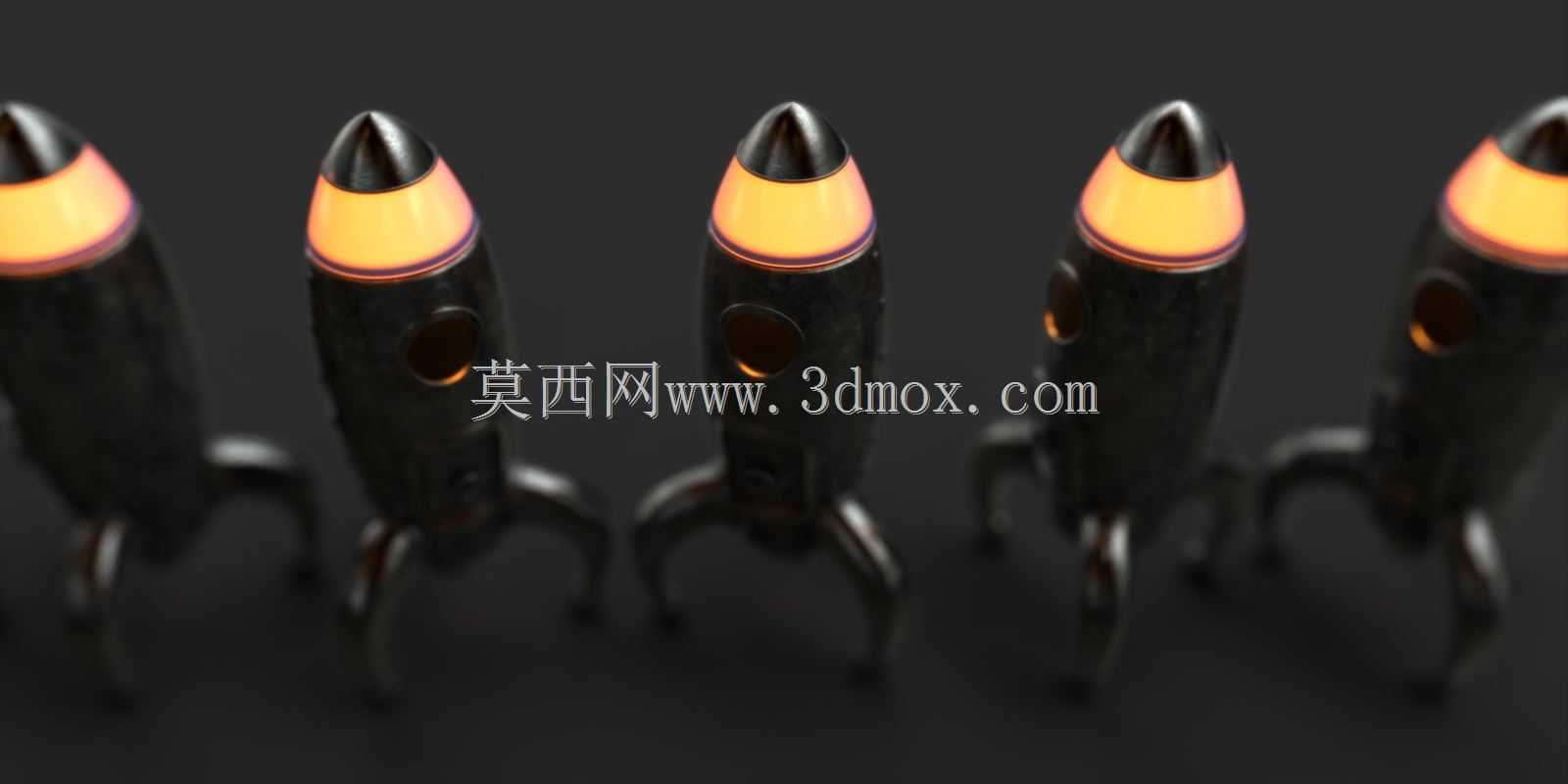

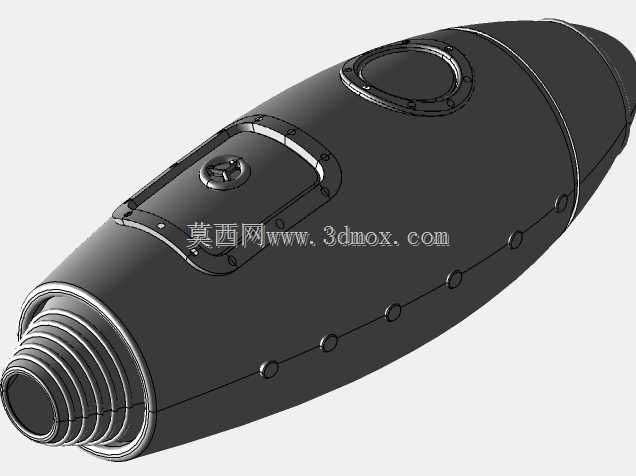

　　从功能特性来看，这款火箭主体采用分段式拼接结构，头部整流罩段、中部舱身段、底部喷管与支撑脚段三个部分通过止口定位配合，装配间隙控制在0.2mm以内，既可以拆分作为儿童拼装类玩具使用，也可以在拼接后形成完整的整体造型，不会出现明显的拼接缝隙影响外观质感。中部舱身位置设置了仿真舷窗结构，舷窗边缘做了凸起的包边设计，模拟真实火箭的观察窗加固结构，舷窗内部做了内凹结构，既可以粘贴装饰贴纸，也可以预留位置加装小型发光组件，拓展发光展示的功能。底部喷管位置做了多层环状凸起结构，还原火箭发动机喷管的散热筋造型，同时这些环状结构也可以作为拆分主体时的受力握持位置，方便使用者拆分各段结构。

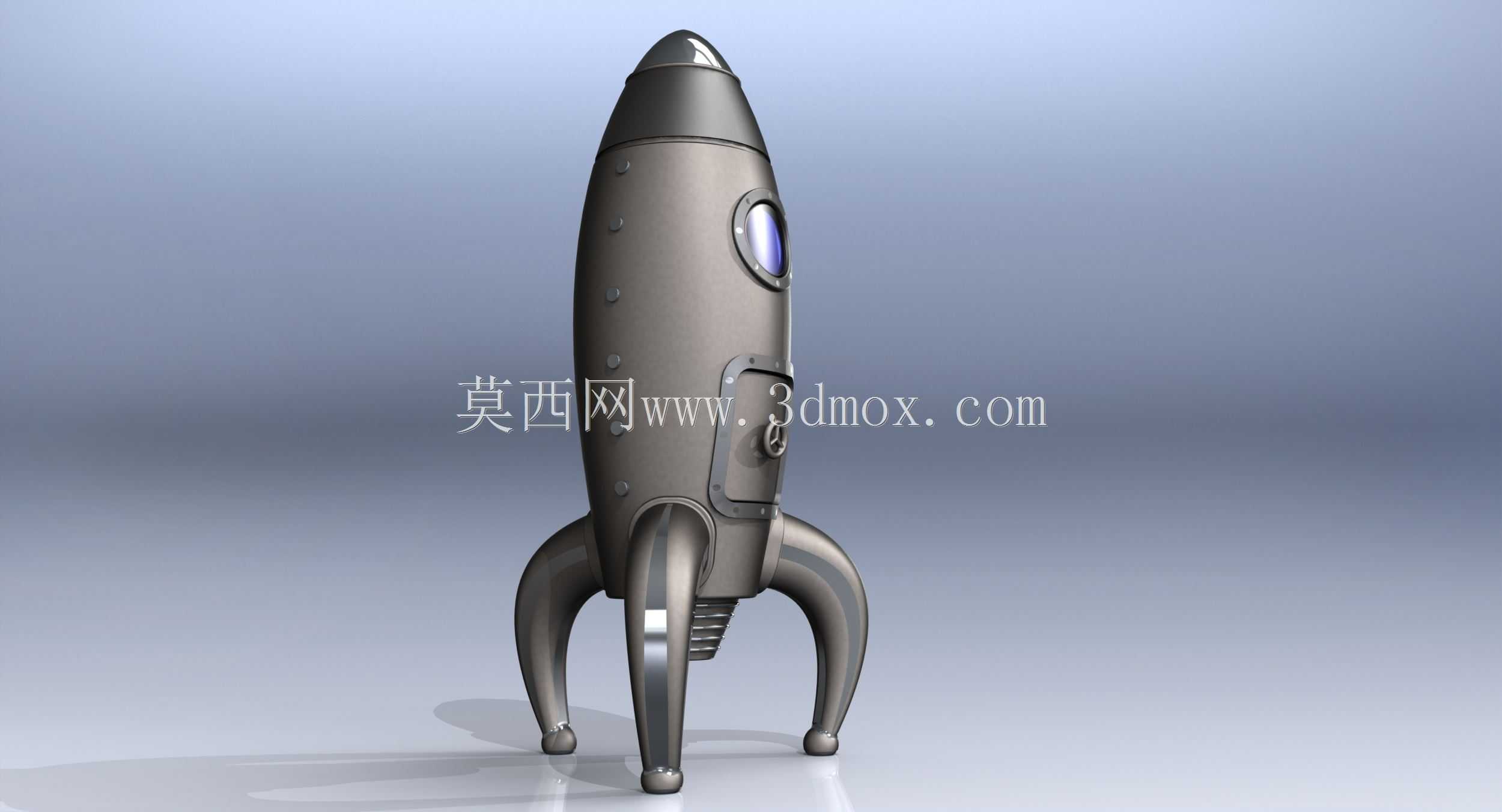

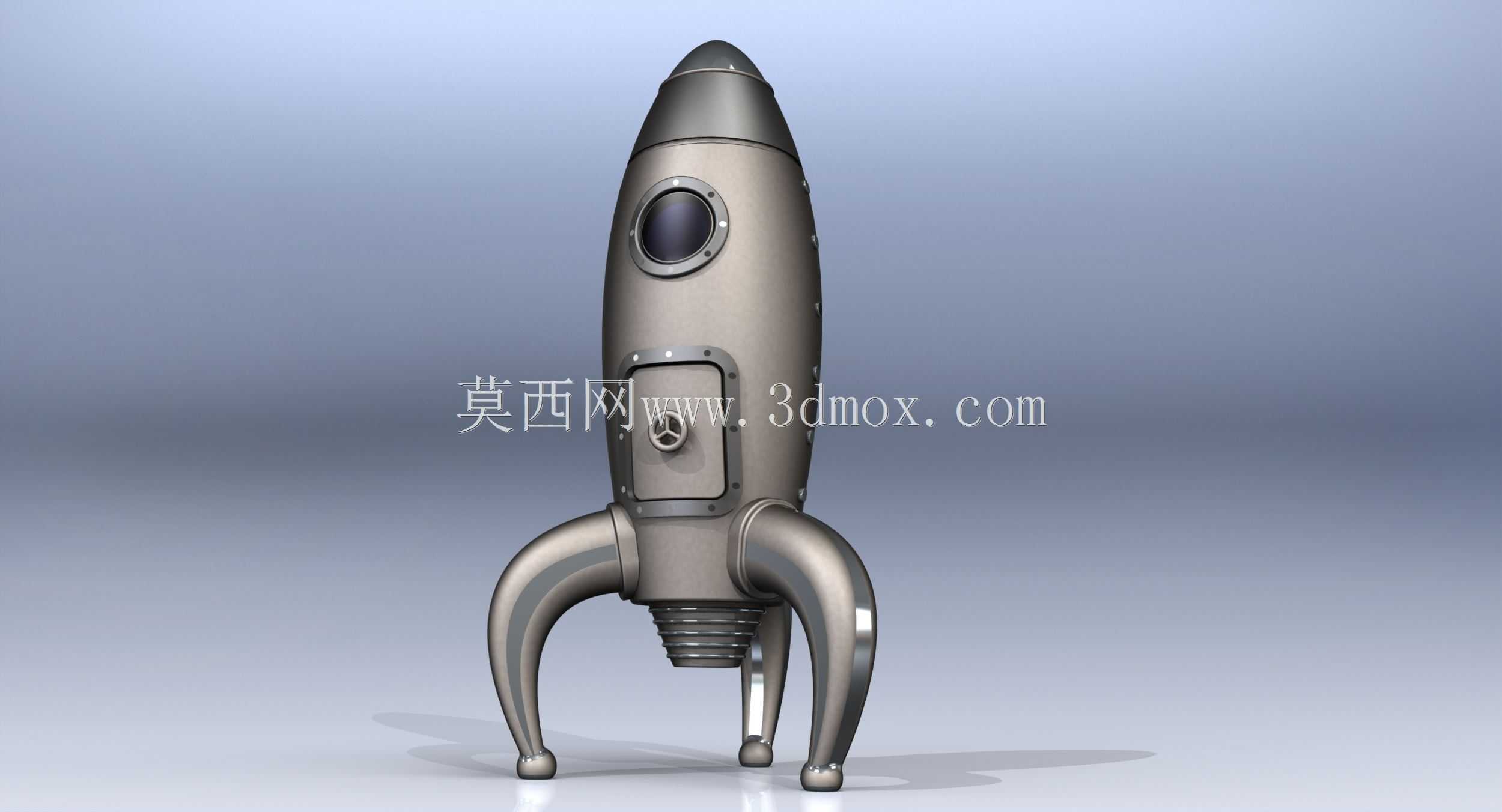

　　设计思路上没有采用常见的卡通化圆润火箭造型，而是参考了上世纪中期科幻作品中的复古火箭设计语言，整体主体采用纺锤形流线轮廓，头部整流罩做了钝头处理，没有采用尖锐的锥形设计，兼顾安全性与复古视觉效果。三个支撑脚采用向外弯曲的弧形结构，从舱身下部向外延伸后向下弯折接触支撑面，支撑脚末端做了小圆头平底设计，接触支撑面的位置直径为8mm，既保证支撑稳定性，也不会刮伤木质、玻璃等材质的桌面。表面处理上模拟金属磨砂质感，所有结构凸起边缘都做了模拟金属包边的亮色处理，还原金属冲压件的视觉效果，同时整体壁厚控制在2.5mm，不管是采用注塑工艺生产塑料玩具版本，还是采用金属3D打印制作收藏摆件版本，都能保证结构强度，不会出现薄壁变形问题。

　　外形尺寸方面，整体高度控制在180mm，最大直径位置在舱身中部，直径为65mm，三个支撑脚展开后最大支撑直径为120mm，这个尺寸既不会因为过大占用过多桌面空间，也不会因为尺寸过小导致儿童把玩时容易误吞零件，所有拆分后的单个零件最小尺寸都大于35mm，符合儿童玩具的安全尺寸规范。安装边界上，这款产品不需要额外的固定安装结构，直接放置在平面上即可使用，如果作为展示摆件使用，底部支撑脚的中心孔位可以适配M4的固定螺丝，能够固定在展示台或者定制底座上，适配展会、科技馆等场景的固定展示需求。

　　在结构细节处理上，所有拼接位置的止口都做了1度的拔模斜度，方便模具生产时的脱模，同时止口配合长度为8mm，拼接后不会出现松脱晃动的问题，反复拆分拼装的使用寿命可以达到千次以上不会出现配合松动。舷窗位置的凸起包边高度为1.5mm，既能够突出造型层次感，也不会因为凸起过高容易在磕碰时断裂。支撑脚与主体连接的位置做了加厚处理，连接位置壁厚增加到4mm，避免摔落时支撑脚从根部断裂，经过1.2米高度自由跌落测试，支撑脚与主体连接位置不会出现开裂问题，满足玩具产品的抗摔性能要求。
