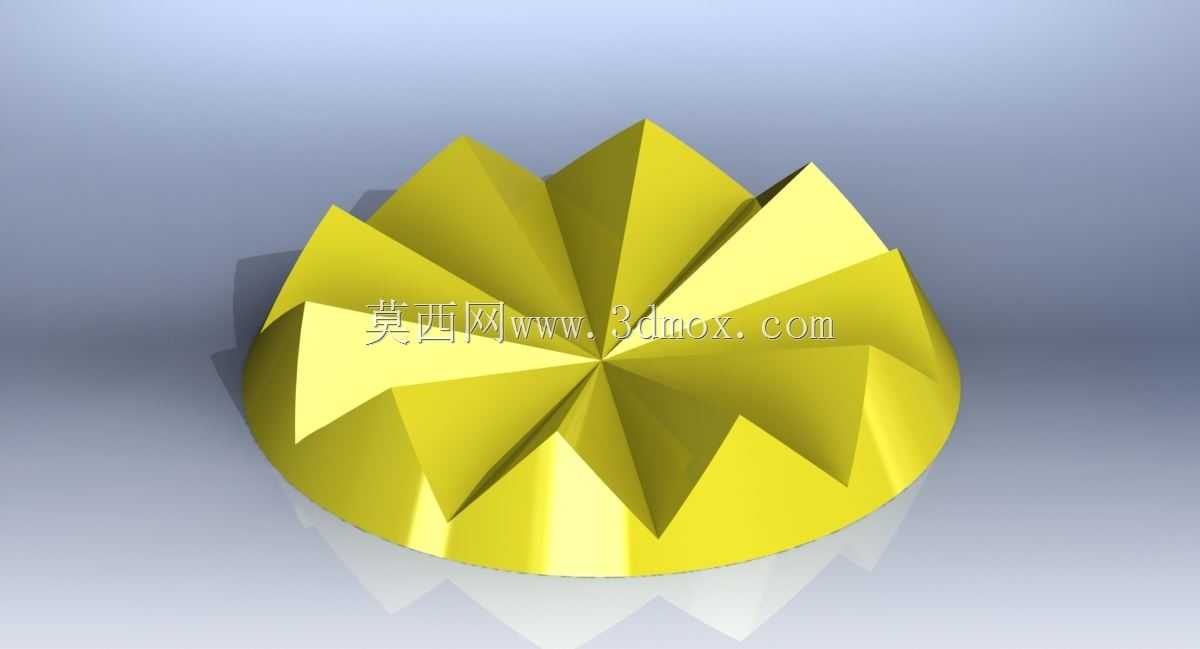

多棱面星形凸台切削成型结构件

　　这类多棱面星形凸台结构，常被应用在装饰性机械构件、工装定位端头、流体导流端头以及特种研磨作业的工作端头上，不同场景下的棱面角度、凸起高度会根据实际工况做针对性调整。从结构本身来看，圆形底座的外圆直径是核心安装边界参数，安装时需要匹配对应直径的沉台座或者轴端安装孔，底座底面的平面度需要控制在0.02mm以内，保证安装后不会出现偏斜，避免棱面工作时受力不均导致崩边或者磨损过快。

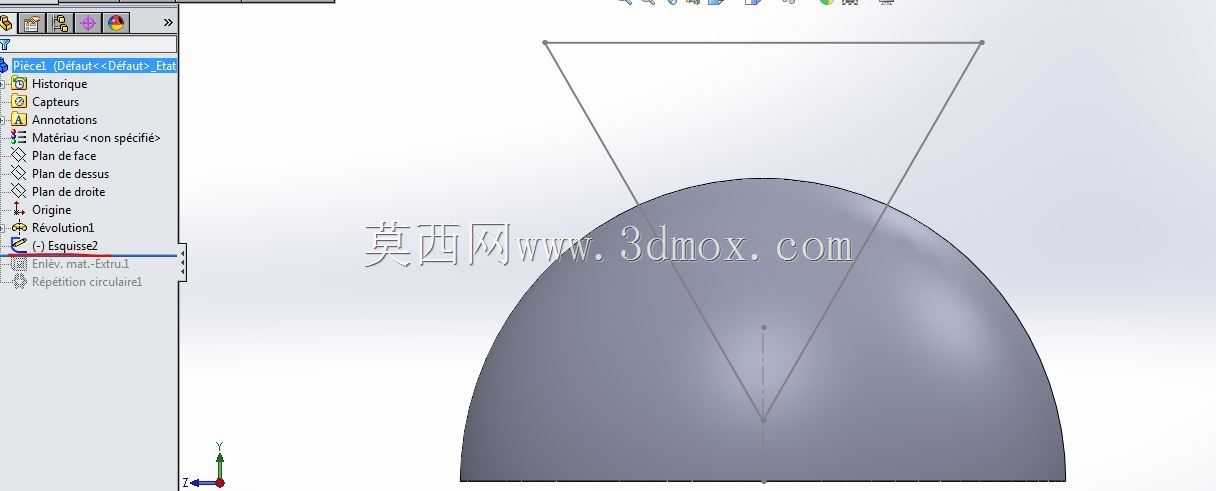

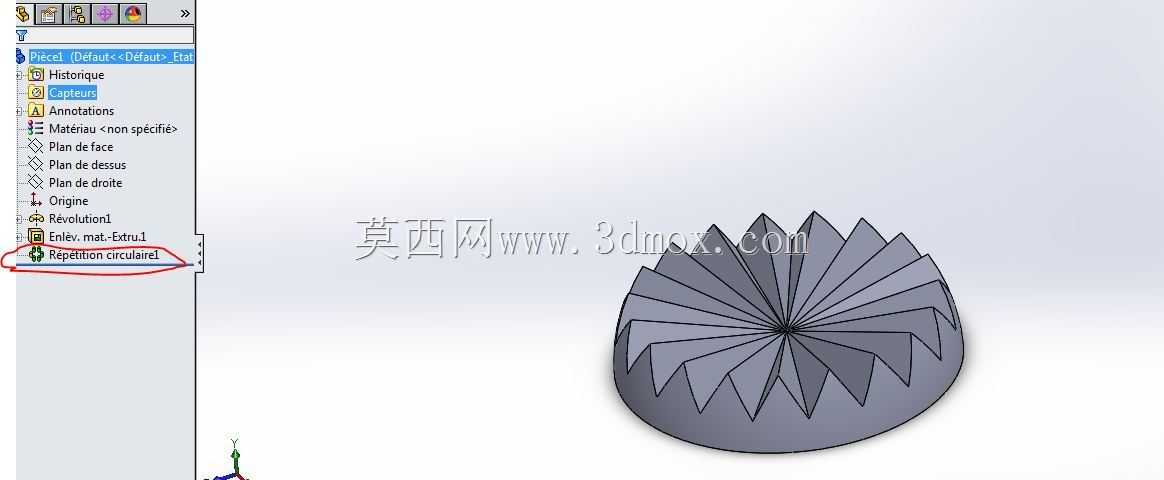

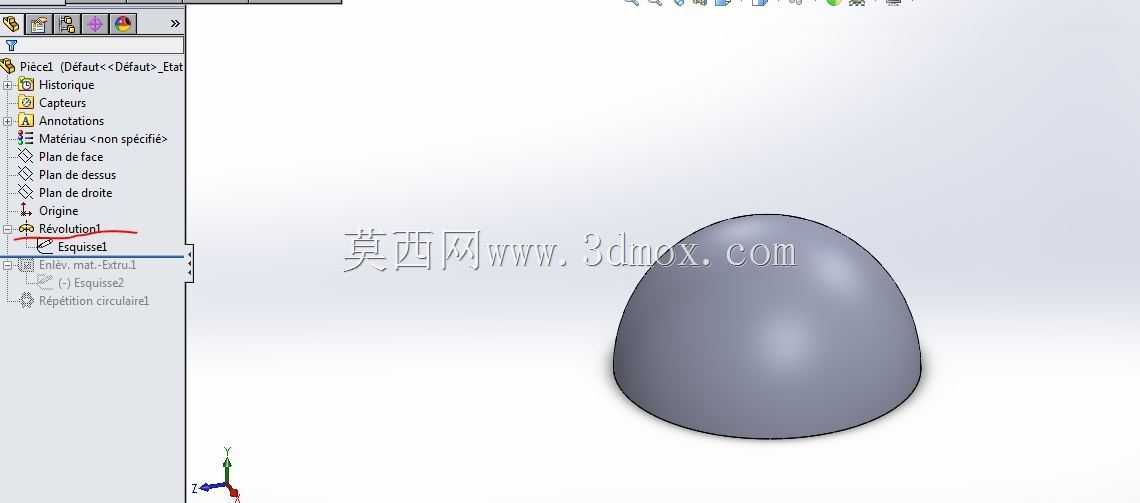

　　设计这类结构时，首先要确定棱面的数量，图中结构为12个主棱面搭配12个副棱面的交替排布，主棱面的倾斜角度决定了整体凸起的高度，副棱面则是在两个主棱面之间做过渡切削，避免相邻棱面交接处出现应力集中的尖角。实际建模过程中，不能直接用拉伸切除一次性成型，需要先绘制底座的圆形草图，拉伸得到基础圆柱基体，之后在基体的上端面绘制星形的轮廓线，这里的轮廓线需要注意每个尖角的圆角处理，哪怕是R0.5的微小圆角，也能大幅降低结构在受冲击时的应力集中系数。

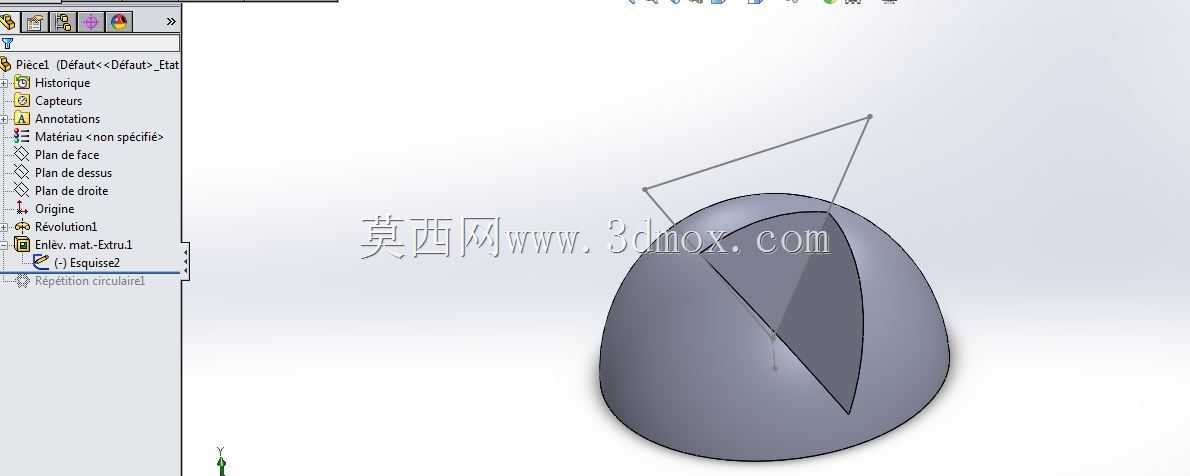

　　切削成型的逻辑是，先以中心为基准，建立每个棱面对应的基准面，每个基准面与基体上端面的夹角根据棱面的倾斜需求设定，之后用拉伸切除或者扫描切除的方式，逐个切除多余的材料，这里要注意切除顺序，优先切除深度大的主棱面区域，再切除副棱面的过渡区域，避免后续切除时出现薄壁残留。如果是用于研磨作业的工作端头，棱面的表面粗糙度需要达到Ra1.6以下，切削完成后还需要做表面抛光处理，保证每个棱面的研磨受力均匀；如果是用于装饰性的设备外观构件，棱面的表面可以做阳极氧化或者镀金处理，提升外观质感的同时增强表面耐磨性能。

　　从安装适配的角度来说，这类结构如果是作为轴端端头使用，底座中心需要加工对应规格的安装孔，孔的公差带选用H7级，与轴的配合为过渡配合，同时可以在底座侧面加工紧定螺钉孔，防止工作过程中构件与轴发生相对转动。如果是作为独立的凸台结构安装在设备面板上，底座上需要均匀布置3-4个安装沉孔，沉孔的位置要避开棱面在底座上的投影区域，避免钻孔时破坏内部的结构强度。

　　实际工况中，这类多棱面结构的受力点主要集中在每个棱面的凸起棱线上，所以设计时需要对棱线位置做受力仿真，确认在额定载荷下棱线位置的变形量不超过0.01mm，尤其是用于定位的工装端头，棱线的位置精度直接决定了定位的重复精度，每个棱线到中心的距离公差需要控制在±0.01mm以内，相邻棱线之间的角度公差控制在±0.05°，才能保证定位时每个棱面都能与被定位工件充分接触。另外，这类结构的边角位置不能有毛刺，切削完成后需要做去毛刺处理，避免安装或者使用过程中划伤操作人员，也防止毛刺脱落进入设备内部造成其他零部件的卡滞或者磨损。如果是用于流体导流场景，棱面的交接处需要做圆滑过渡，减少流体经过时的阻力，避免出现紊流影响导流效果，此时棱面的表面粗糙度要求更高，需要达到Ra0.8以下，降低流体的粘附阻力。
