齿轮造型纪念装饰摆件结构设计

　　这款齿轮造型的装饰摆件，核心采用渐开线圆柱齿轮的基础齿形轮廓做主体结构，区别于常规传动齿轮的功能设计，整体结构围绕桌面陈设的展示需求做了适配调整。主体齿圈部分的齿形参数做了等比例缩放，齿顶高、齿根高的比例保留了标准传动齿轮的几何特征，既保证了齿轮元素的识别度，又避免了尖锐棱角带来的安全隐患，齿面边缘做了R0.3的圆角过渡，适配日常手持把玩、桌面摆放的接触场景。底部支撑结构采用同齿形的环形底座，底座与上部齿圈通过中心的圆柱凸台做定位配合，配合间隙控制在0.1mm，既可以保证组装后的同轴度，也能实现无胶状态下的稳定拼接，不需要额外紧固件就能完成整体装配，拆分后也便于收纳运输。

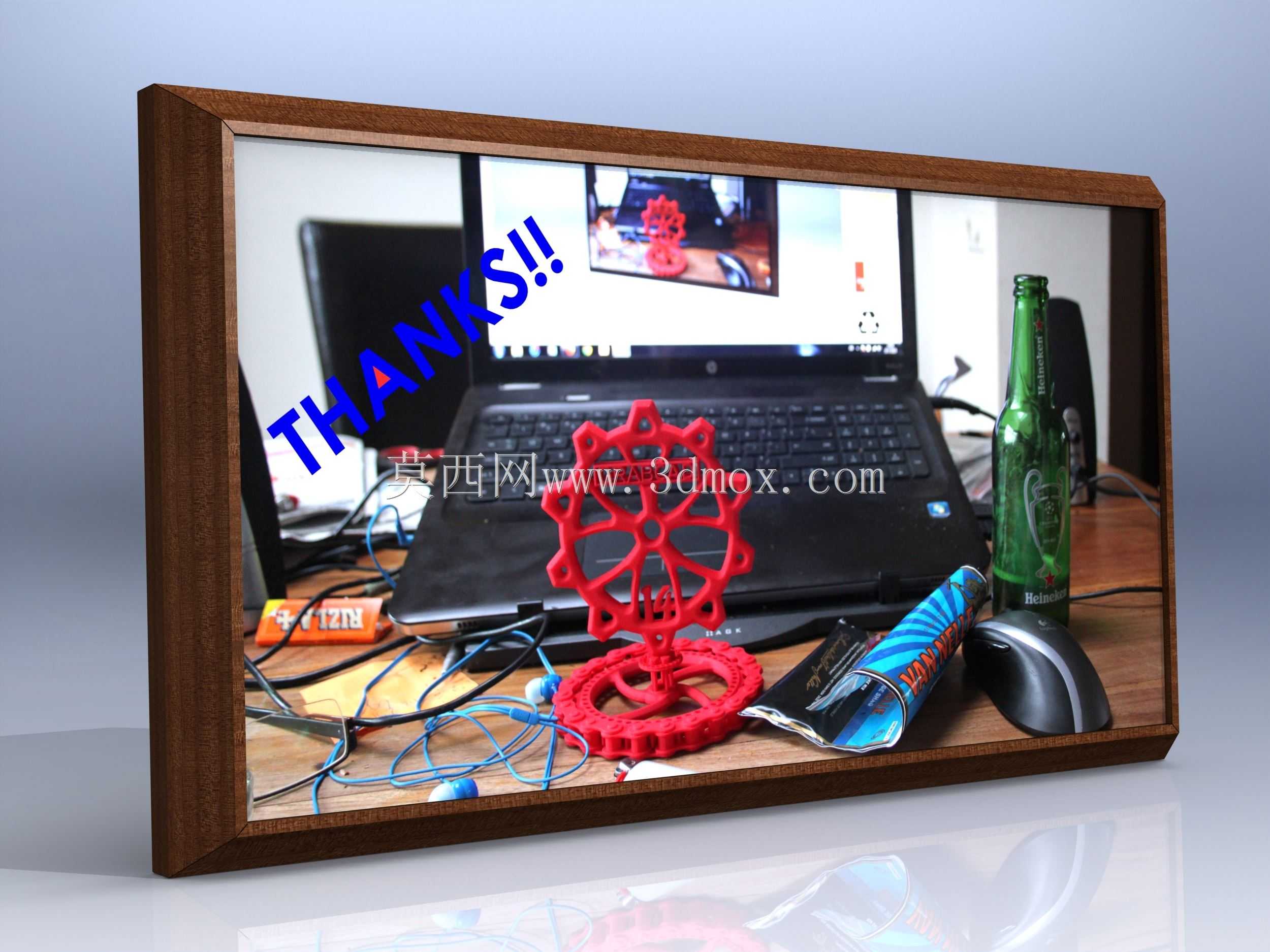

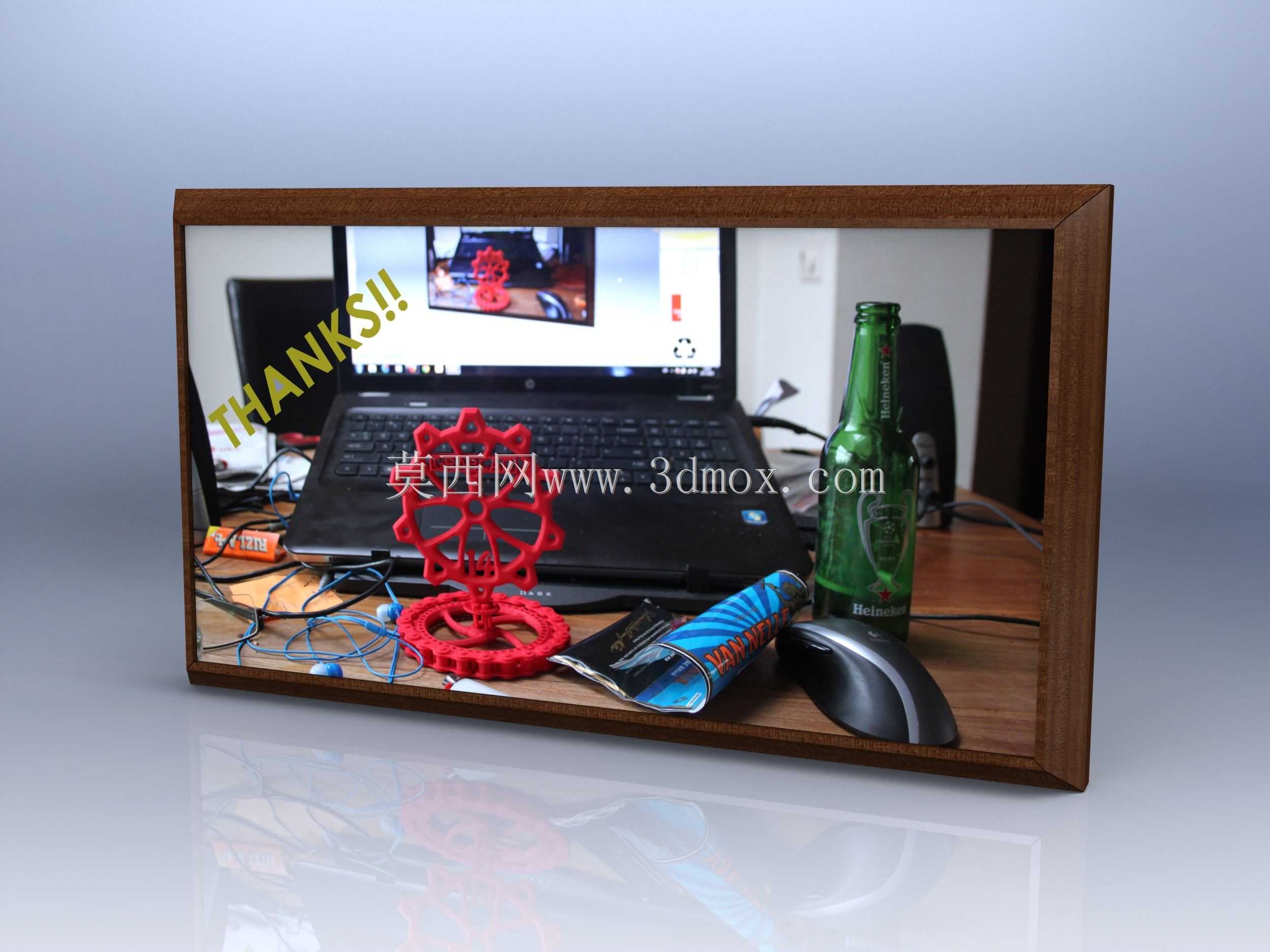

　　从实际应用场景来看，这类齿轮造型摆件主要放置在工业设计工作室、机械加工车间办公区、工程技术人员的桌面做陈设，也可作为机械行业相关活动的纪念载体，区别于普通平面装饰，立体的齿轮结构能直观展现机械零件的几何美感，不需要额外的支撑结构就能稳定放置在水平桌面，整体重心落在底座环形结构的中心区域，倾斜15度范围内不会出现倾翻，适配常规办公桌、展示架的摆放边界。

　　设计思路上没有照搬标准传动齿轮的参数约束，而是在保留齿轮核心识别特征的基础上，对齿厚、齿槽宽做了视觉优化，调整后的齿槽宽度与齿厚比例为1:1.2，从正面观察时齿形的层次感更强，不会因为齿槽过窄显得结构拥挤，也不会因为齿厚过大显得笨重。中心区域做了镂空处理，镂空区域的轮廓采用多段圆弧过渡，既减少了整体的材料用量，也让整体结构更显轻盈，镂空边缘同样做了圆角处理，避免3D打印成型过程中出现应力集中导致的翘曲变形，适配FDM、光固化等主流3D打印工艺的成型要求，打印时不需要添加额外的支撑结构，成型后去除支撑的工作量极低。

　　外形尺寸方面，整体高度控制在120mm左右，上部齿圈的最大外径为100mm，底座的外径为80mm，底座厚度为8mm，整体占用的桌面投影面积不超过0.01㎡，不会占用过多的办公桌面空间，摆放时不会干扰键盘、鼠标、水杯等常规桌面物品的放置边界。齿圈的厚度为15mm，保证了整体结构的刚性，手持移动时不会因为厚度过薄出现形变，即使采用PLA这类常规3D打印材料制作，也能满足日常摆放的强度要求，正常触碰、挪动不会出现结构断裂。

　　结构细节上，齿圈与底座的配合面做了0.05mm的拔模斜度，组装时可以顺畅对位，长期摆放后也不会因为环境温湿度变化出现配合过紧无法拆分的问题。所有外露的棱边都做了统一的圆角处理，没有尖锐的直角结构，日常清洁擦拭时不会划伤手部，也不会剐蹭桌面的漆面。整体结构没有复杂的曲面特征，所有几何特征都可以通过拉伸、阵列、圆角等常规建模命令完成，建模过程中不需要复杂的曲面拟合，参数调整便捷，可根据实际摆放需求等比例缩放整体尺寸，适配不同的展示场景，比如缩小后可作为钥匙扣挂件，放大后可作为展会展示的大型陈列装置。

　　从实际使用的角度出发，这款结构不需要额外的表面处理就有较好的展示效果，采用红色耗材打印时，齿轮的结构特征能清晰展现，齿面的层纹也能和机械加工的质感形成呼应，不需要额外的打磨、喷漆工序就能直接使用。如果作为陈设展示使用，也可以在齿圈的平面区域添加激光雕刻的标识内容，平面区域的有效雕刻宽度为8mm，足够容纳常规的文字、图案标识，不需要额外调整结构就能满足定制化的纪念需求。整体结构没有活动部件，不存在传动磨损的问题，长期摆放不会出现结构松动、零件脱落的情况，维护成本极低，只需要定期擦拭表面浮尘即可保持整洁的展示状态。
