威尼斯式百叶窗遮阳构件三维结构

　　在民用建筑室内装修、商业空间软装配套以及办公区域采光调节的场景中，这类威尼斯结构百叶窗是应用频次极高的窗饰功能构件，不同于布艺窗帘的全遮挡或半透光逻辑，百叶构件通过叶片角度的无级调整，可实现采光量、通风量、隐私遮蔽度的线性调节，适配不同时段的室内光环境需求。从实际使用场景来看，该类构件常被安装于住宅卧室、写字楼办公隔间、酒店客房的窗框内侧，部分适配外窗安装的版本还可兼顾一定的外墙遮阳隔热作用，减少夏季阳光直射进入室内带来的空调冷量损耗。

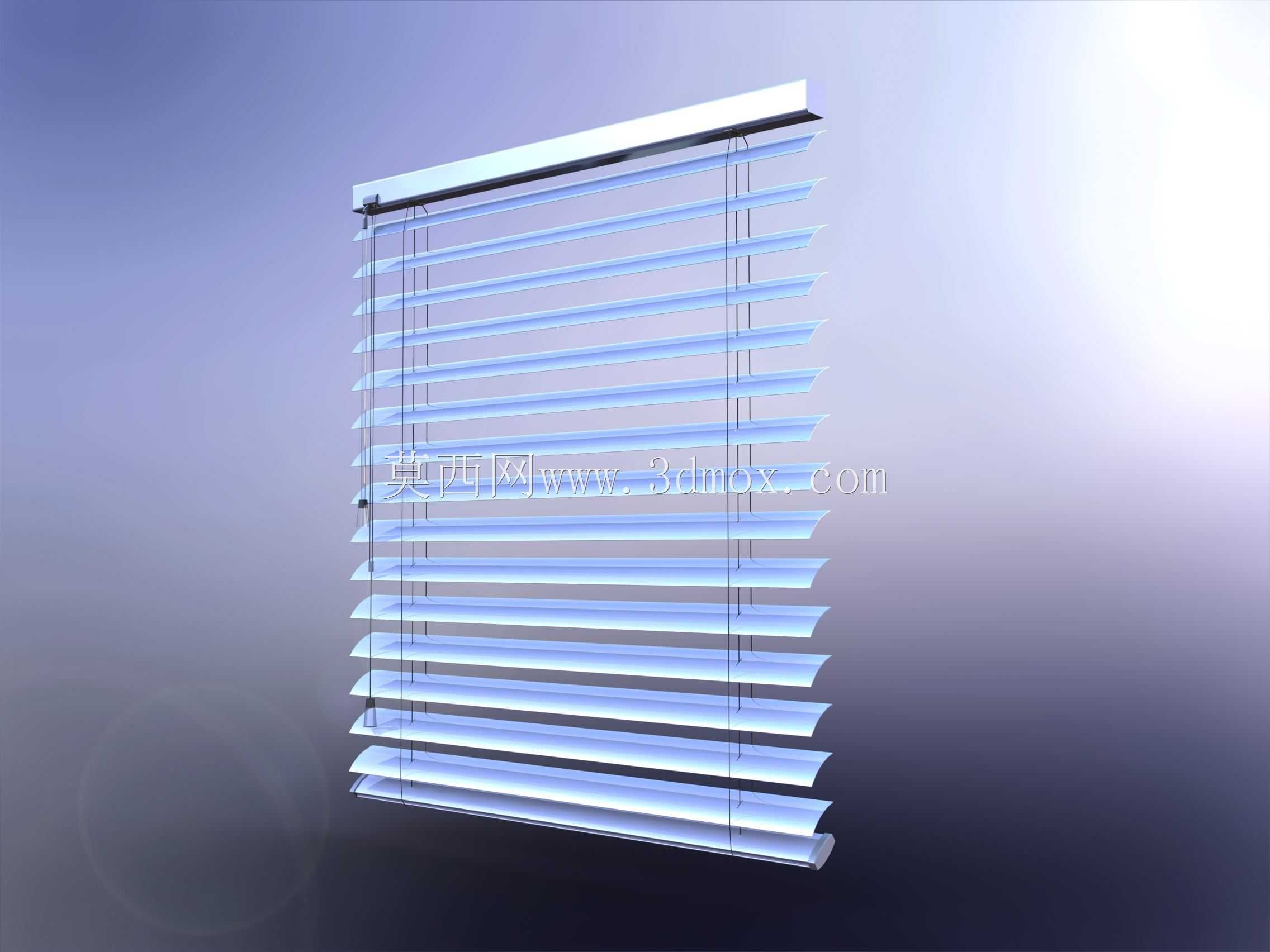

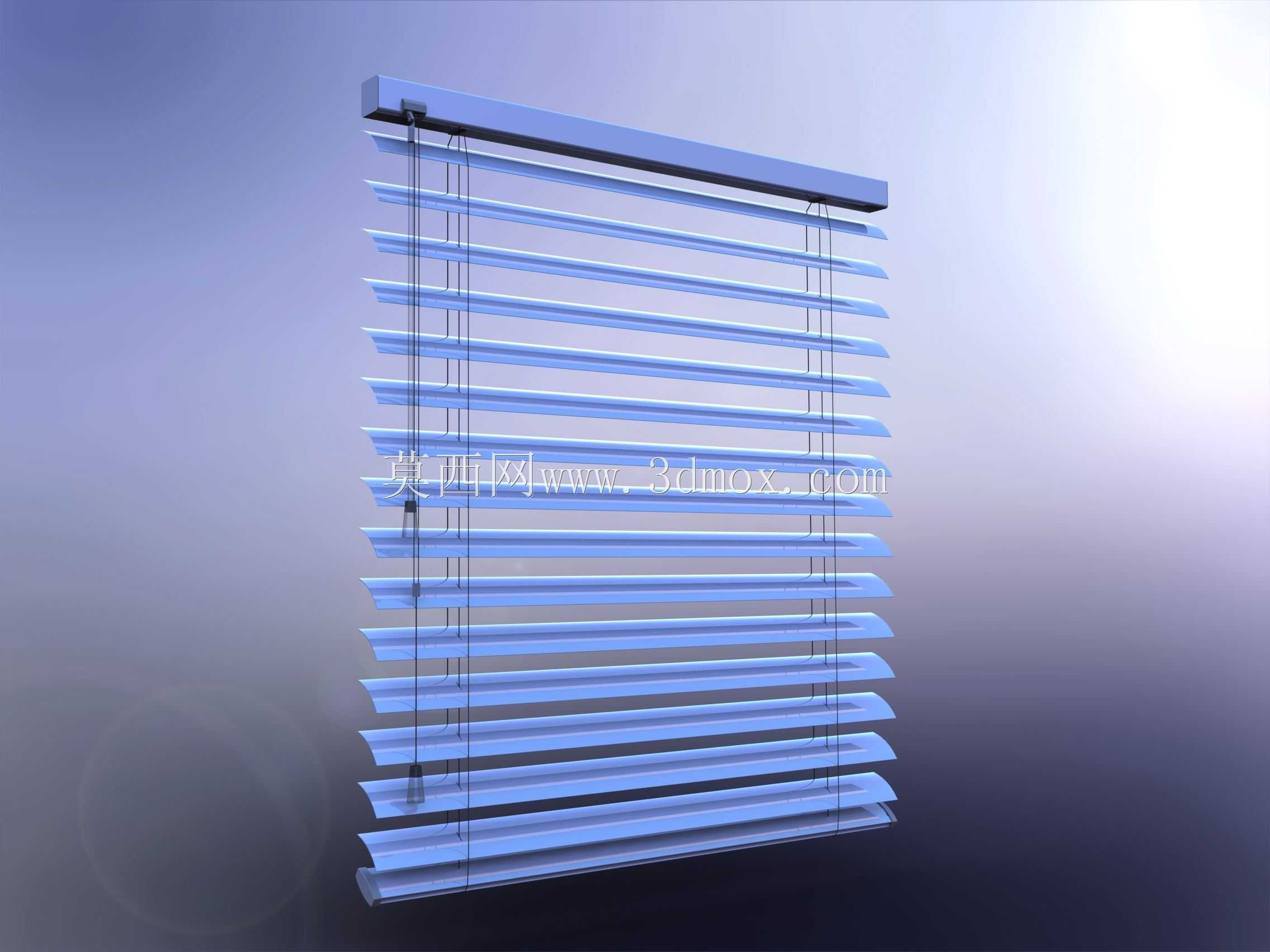

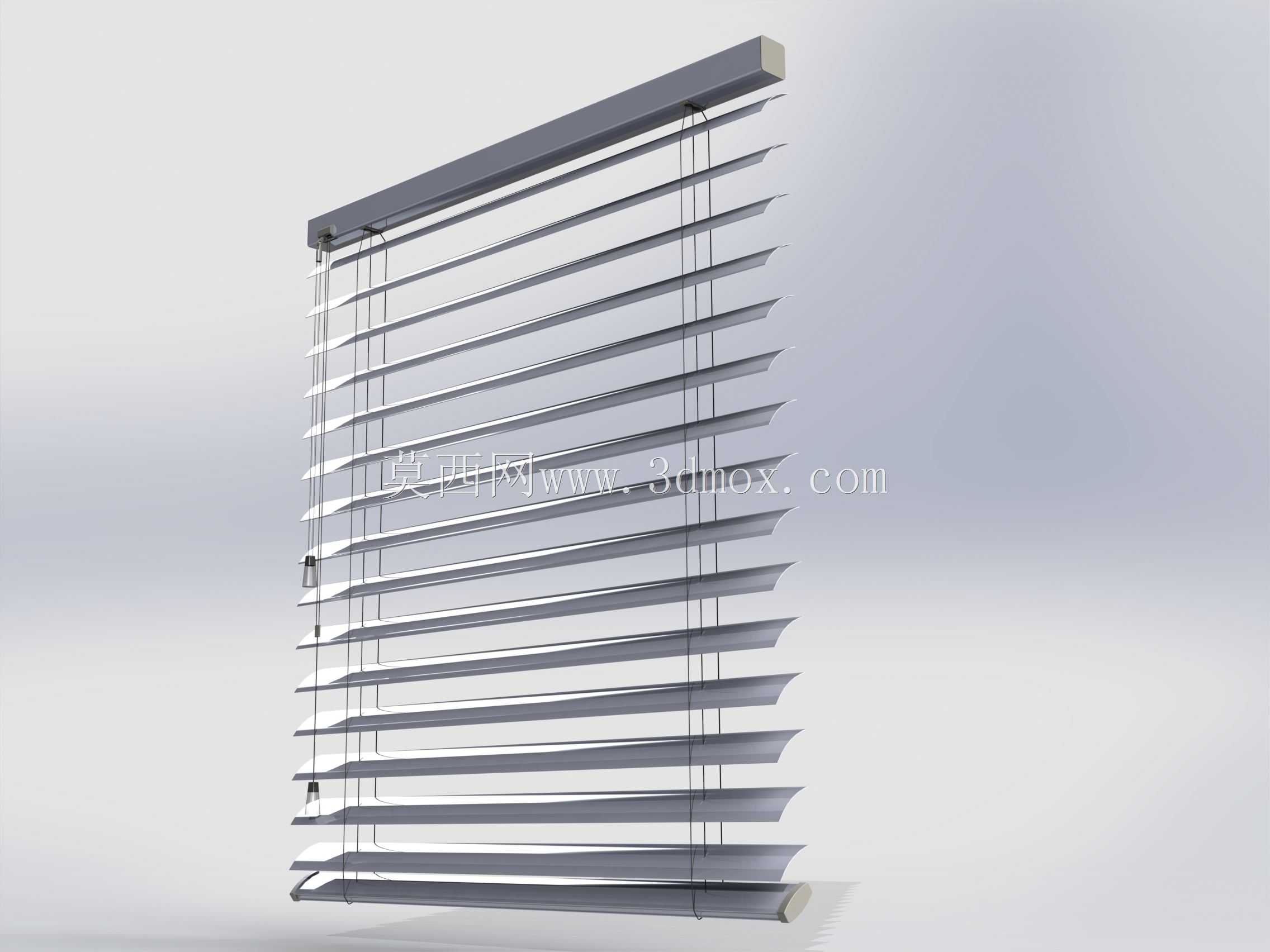

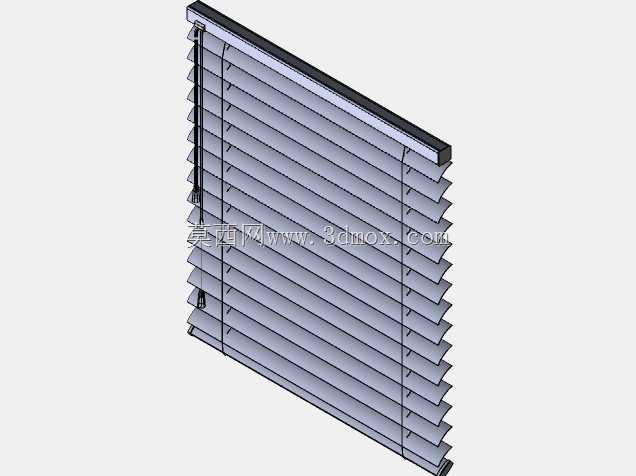

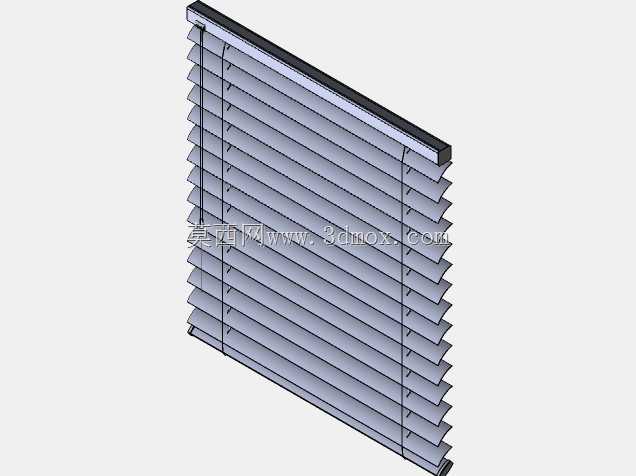

　　从功能特性上拆解，这套百叶结构包含上轨安装座、梯绳升降牵引组、横向叶片组、侧方调节拉珠、下轨配重条几个核心部分。上轨作为整个构件的承载基体，内部集成了叶片角度调节的转轴结构与升降锁止机构，安装时需匹配窗框上沿的安装基面，预留足够的进深空间避免窗扇开合时与百叶构件产生运动干涉。横向叶片采用等距排布的安装逻辑，梯绳贯穿每片叶片两端的预设定位孔，既承担叶片的承重作用，也通过梯绳的上下错位移动带动所有叶片同步翻转，实现0到180度区间内的角度调整，当叶片完全闭合时，相邻叶片的搭接边会形成连续的遮光面，阻挡光线直射；当叶片调整至水平状态时，可实现最大程度的通风与漫射采光；当叶片翻转至反向倾斜角度时，可在遮挡室外视线的同时保留部分顶部采光，适配办公场景下既需要隐私保护又不想完全遮光的需求。

　　设计过程中首先需要明确安装边界的尺寸适配逻辑，上轨的宽度通常根据窗框的净宽进行裁切，常规适配的窗宽区间在600mm到2400mm之间，单组构件的高度适配区间在1000mm到3000mm之间，若窗宽超过单轨承载上限则需采用多组拼接的安装方式。叶片的截面采用微弧造型设计，相比平直叶片可提升闭合状态下的遮光密封性，同时减少叶片表面的光线漫反射眩光，叶片的宽度常规有25mm、35mm、50mm几种规格，不同宽度的叶片适配不同的窗洞尺寸，小尺寸叶片适配小窗型可提升精致感，大尺寸叶片适配大面宽落地窗可减少视觉上的零碎感。梯绳的排布间距需要根据叶片长度做对应调整，当叶片长度超过1200mm时需要在中间增设一组梯绳，避免叶片长度过大在升降过程中出现下垂变形、翻转不同步的问题。下轨配重条的重量需要匹配整组叶片的总重量，保证升降过程中梯绳始终处于张紧状态，避免叶片出现卡滞、错位的问题。

　　在结构细节处理上，上轨的安装固定件采用隐藏式设计，安装完成后固定螺丝不会外露，保证外观的整洁性；调节拉珠的传动结构设置了阻尼限位，避免调整角度时用力过大导致梯绳脱位；叶片两端的切口做了钝化处理，避免安装和使用过程中划伤手部；所有与梯绳接触的叶片孔位都做了光滑倒角处理，减少长期升降、翻转过程中对梯绳的磨损，提升构件的整体使用寿命。针对可视化方案渲染的需求，这套模型预留了不同材质的替换接口，可快速切换叶片的颜色、表面纹理，比如模拟金属质感、木质质感、哑光塑料质感的不同叶片效果，无需重新构建基础模型结构，可直接用于装修方案的效果展示，帮助客户直观感知不同款式百叶窗在实际空间中的呈现效果，省去制作实体样板的成本与周期。在实际建模过程中，所有运动部件的配合关系都按照实际装配逻辑做了约束设置，可直接模拟叶片翻转、整体升降的运动过程，验证结构运动中是否存在干涉问题，也可直接导出工程图用于生产加工的尺寸参考。
