砖砌基座带防鸟通风帽烟囱结构

　　这类带装饰性通风帽的砖砌烟囱，多应用于低层民用建筑、小型独立商用建筑的排烟系统末端，承担着将室内灶具、壁炉或小型采暖设备产生的烟气顺畅导出至室外高空的核心作用，同时要兼顾屋面防水衔接、防异物侵入、气流组织优化等多重工程需求。从结构设计逻辑来看，下部砖砌基座采用标准烧结普通砖错缝砌筑的形式，砌筑时需严格控制灰缝厚度在8-12mm区间，基座内壁需做水泥砂浆抹面处理，减少烟气流通阻力同时避免烟气渗漏至砖缝腐蚀砌体，基座与屋面结构衔接处需做翻边防水处理，防止雨水顺着基座与屋面的接缝渗入室内。基座顶部设置的混凝土顶板，厚度通常控制在100-150mm，配置双向直径6mm的构造钢筋，既承担上部通风罩结构的荷载，也作为砌体顶部的封边结构，

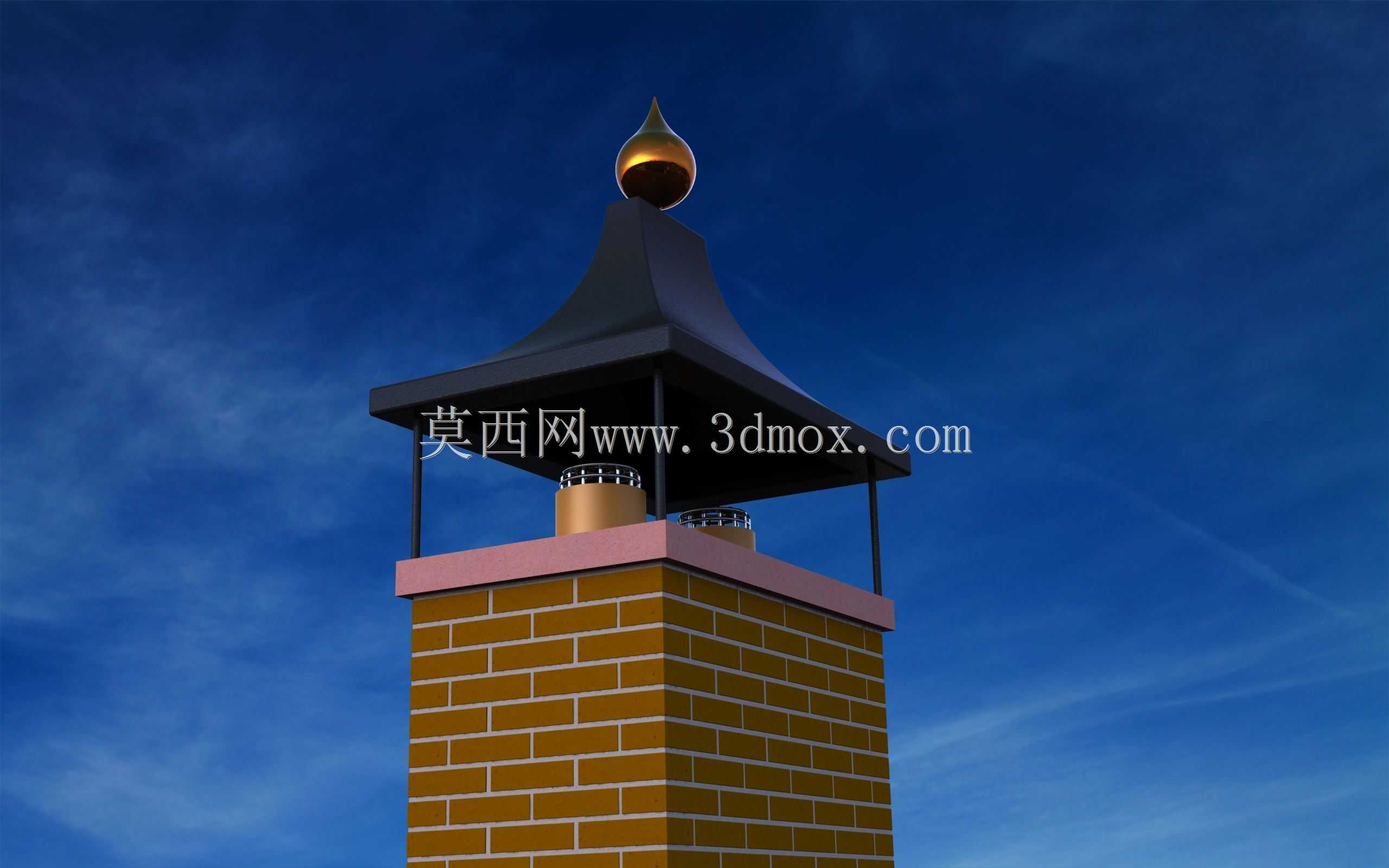

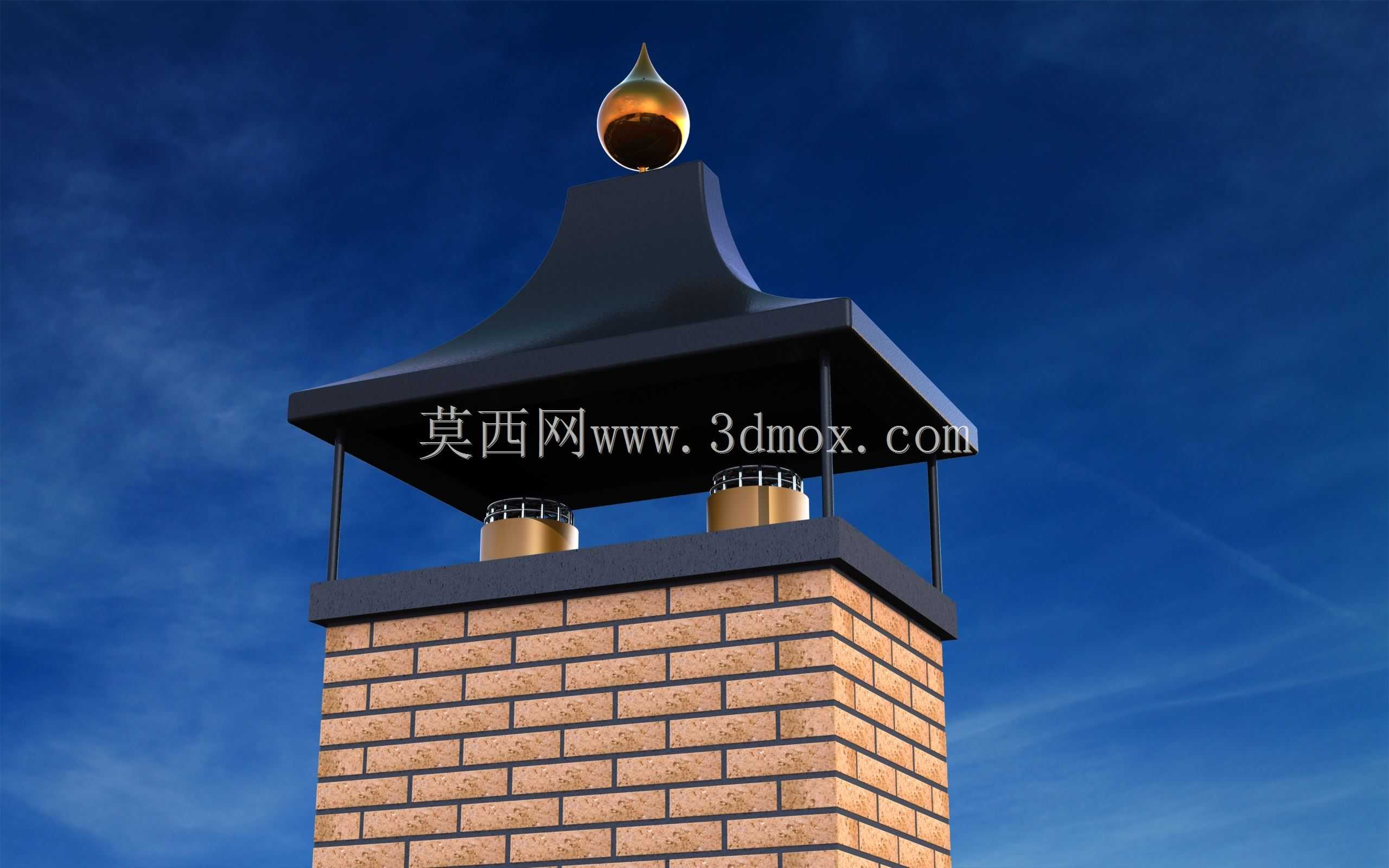

　　避免雨水直接冲刷砌体顶部造成砖体酥化。上部通风罩采用黑色粉末涂层的金属材质制作，涂层厚度需达到60-80μm以满足户外耐候要求，支架采用薄壁方钢焊接成型，与混凝土顶板通过膨胀螺栓固定，固定点需做密封胶封堵处理，避免雨水从螺栓孔渗入下部结构。通风罩顶部设置的黄铜装饰件，除了视觉装饰作用外，核心功能是封堵通风罩顶部的中心空隙，同时光滑的黄铜表面能避免鸟类停留筑巢，防止鸟类粪便、巢材掉落堵塞排烟通道，黄铜材质本身的耐候性也能保证长期户外使用不出现严重锈蚀。设计过程中需要重点核算通风罩的有效通风面积，需保证通风开口总面积不小于下部排烟道截面积的1.5倍，避免排烟阻力过大导致室内倒烟，同时通风罩的挑出尺寸需超出砖砌基座外边缘100mm以上，

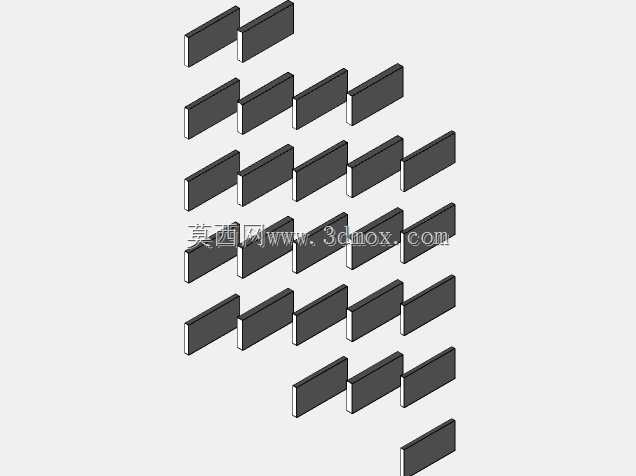

　　保证降雨时雨水不会顺着通风罩边缘滴落至砌体墙面，减少墙面渗水、泛碱的概率。安装边界方面，砖砌基座的出屋面高度需满足当地规范要求，通常要高出屋面完成面0.6m以上，同时要高出周边半径3m范围内的建筑最高处0.3m以上，避免风压导致的排烟倒灌，上部金属通风罩的总高度控制在0.8-1.2m区间，过高会增加风阻同时提升结构固定的荷载要求，过低则无法起到有效防雨、防鸟的作用。建模过程中，砖砌部分采用纹理贴图配合实体砌筑阵列的方式还原砖缝细节，混凝土顶板做表面轻微粗糙化处理还原现浇混凝土的质感，金属通风罩部分区分哑光粉末涂层与亮面黄铜的材质差异，还原不同构件的表面质感，结构装配关系完全按照实际施工的固定逻辑设置，所有连接节点都符合现场安装的工艺要求，可直接用于建筑排烟系统的方案展示、施工交底或者构件预制的参考。
