卡片式便携USB存储设备结构设计

　　日常外勤作业、现场技术对接场景中，工程人员往往需要随身携带多份电子版图纸、设备调试参数表、现场勘测记录文件，传统U盘凸起的结构容易在工装口袋、工具包内被其他金属零件剐蹭，甚至出现接口弯折、壳体开裂的问题，而这款卡片形态的USB存储设备，正是针对这类随身携行的工程场景做的结构优化。整体外形参照常规银行卡的尺寸边界做适配，长宽控制在85mm与55mm的常规卡包兼容尺寸内，整体厚度压缩至3mm，刚好可以放入钱包的卡层、工作证卡套甚至工装的胸牌夹层内，不会像普通U盘那样在口袋内形成凸起硌压，也不会因为突出的挂环结构勾扯工具包内的线束、扎带。结构设计上把USB接口做了内嵌式滑动处理，未使用时金手指部分完全收纳在卡片壳体内部，

　　不需要额外配备保护帽，避免了户外作业时保护帽遗失导致接口进灰、被金属碎屑短路的问题；抽出接口时的滑动行程做了限位设计，插拔时不会出现接口回缩的情况，插拔力度控制在常规USB接口的标准范围内，对接工控机、现场调试笔记本、车间数据采集终端时都能稳定连接，不会出现松脱断连的情况。壳体边缘做了R0.5的圆角处理，不会像直角卡片那样在频繁取放时刮花卡包内衬，也避免了锐角边缘在人员俯身作业时剐蹭皮肤。壳体表面预留了足够的平面区域，可以直接粘贴设备编号标签、项目标识贴纸，方便工程人员区分不同项目对应的存储盘，避免多项目作业时拿混存储介质导致数据错拷。从结构可靠性角度看，3mm的厚度内做了PCB板与壳体的筋位固定，PCB板四周通过0.

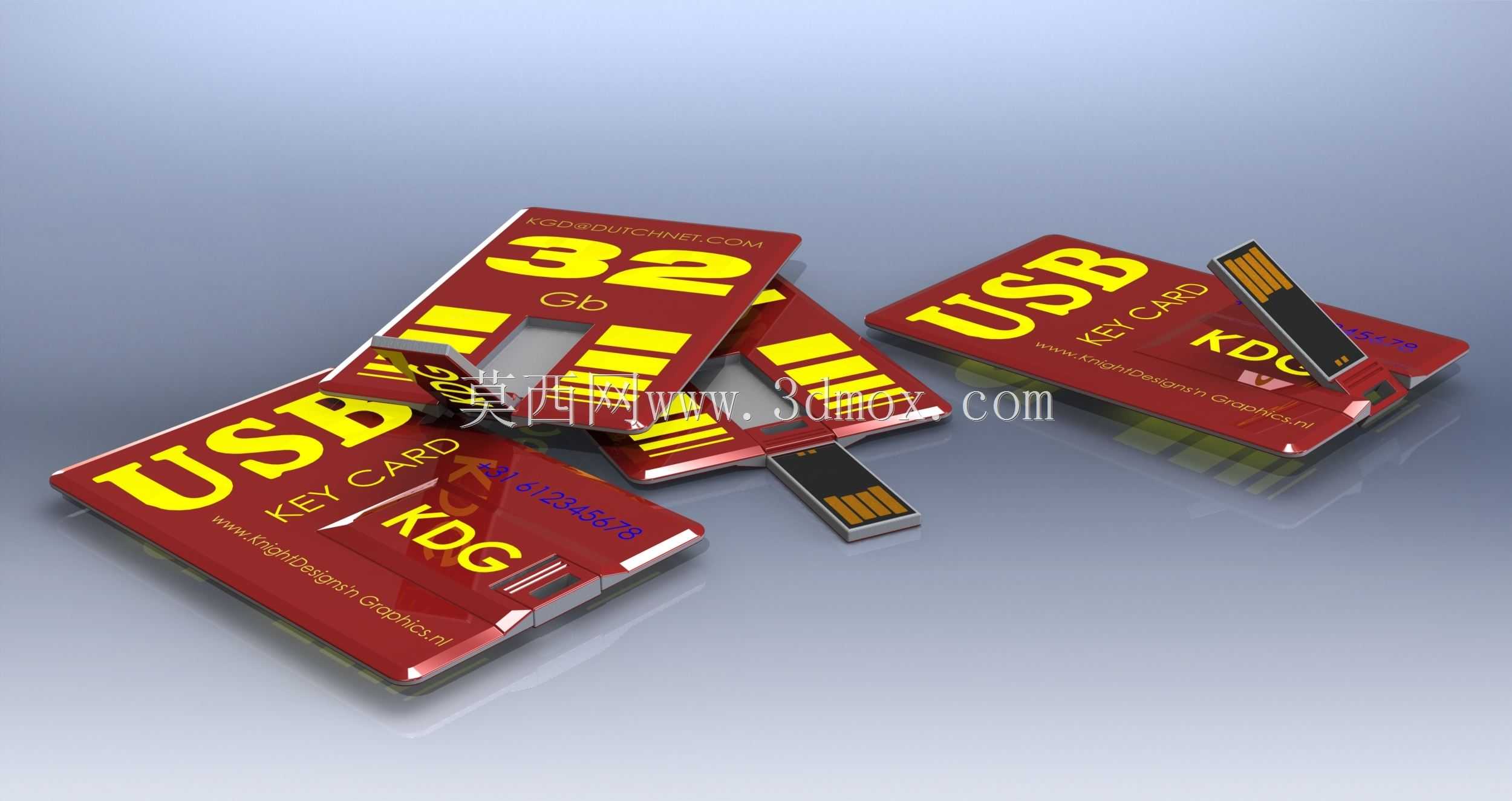

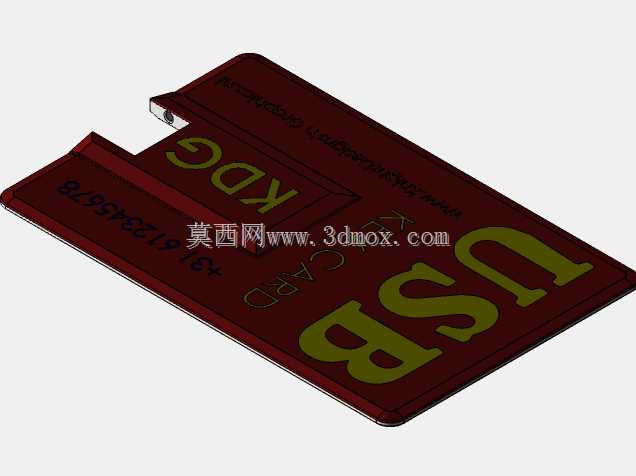

　　2mm的定位筋与上下壳体卡合，不需要额外打螺丝就能实现固定，抗跌落性能满足日常1.2米自由落体到水泥地面的使用要求，不会像超薄U盘那样一摔就出现壳体开裂、PCB板错位的问题。接口部分的金手指做了加厚镀金处理，适配车间多尘、多油污的使用环境，反复插拔寿命满足工业级使用要求，不会因为频繁对接车间的工控设备出现接触不良的情况。和常规圆形、长条状U盘相比，这种卡片形态的存储设备不存在突出的结构，放在卡包内和身份证、工作证叠放时不会产生局部凸起，长时间放在口袋内也不会有异物感，对于需要常年随身携带技术资料的现场工程师、设备调试人员、外勤勘测人员来说，这种结构设计刚好解决了传统便携存储设备携行不便、容易损坏的痛点。在做三维结构建模时，

　　需要重点把控滑动接口的配合间隙，壳体上下盖的止口配合公差控制在0.05mm以内，避免出现壳体翘边、缝隙过大的问题；滑动轨道的阻尼要做适配，既要保证接口收纳时不会自行滑出，也要保证单指就能顺利推出接口，不需要双手操作，方便现场手持记录本、工具的时候单手抄写数据、插拔存储设备。另外整体尺寸严格匹配标准卡包的卡槽尺寸，长宽公差控制在±0.1mm以内，厚度公差不超过0.05mm，避免出现卡入卡槽后过紧难以取出、或者过松容易滑落的问题。壳体内部除了放置PCB板与存储芯片的区域，其余位置做了均匀的薄壁加强筋设计，既控制了整体重量，也保证了卡片的整体强度，放在口袋内被其他工具挤压时不会出现弯折变形，保护内部的存储芯片与线路不受损坏。
