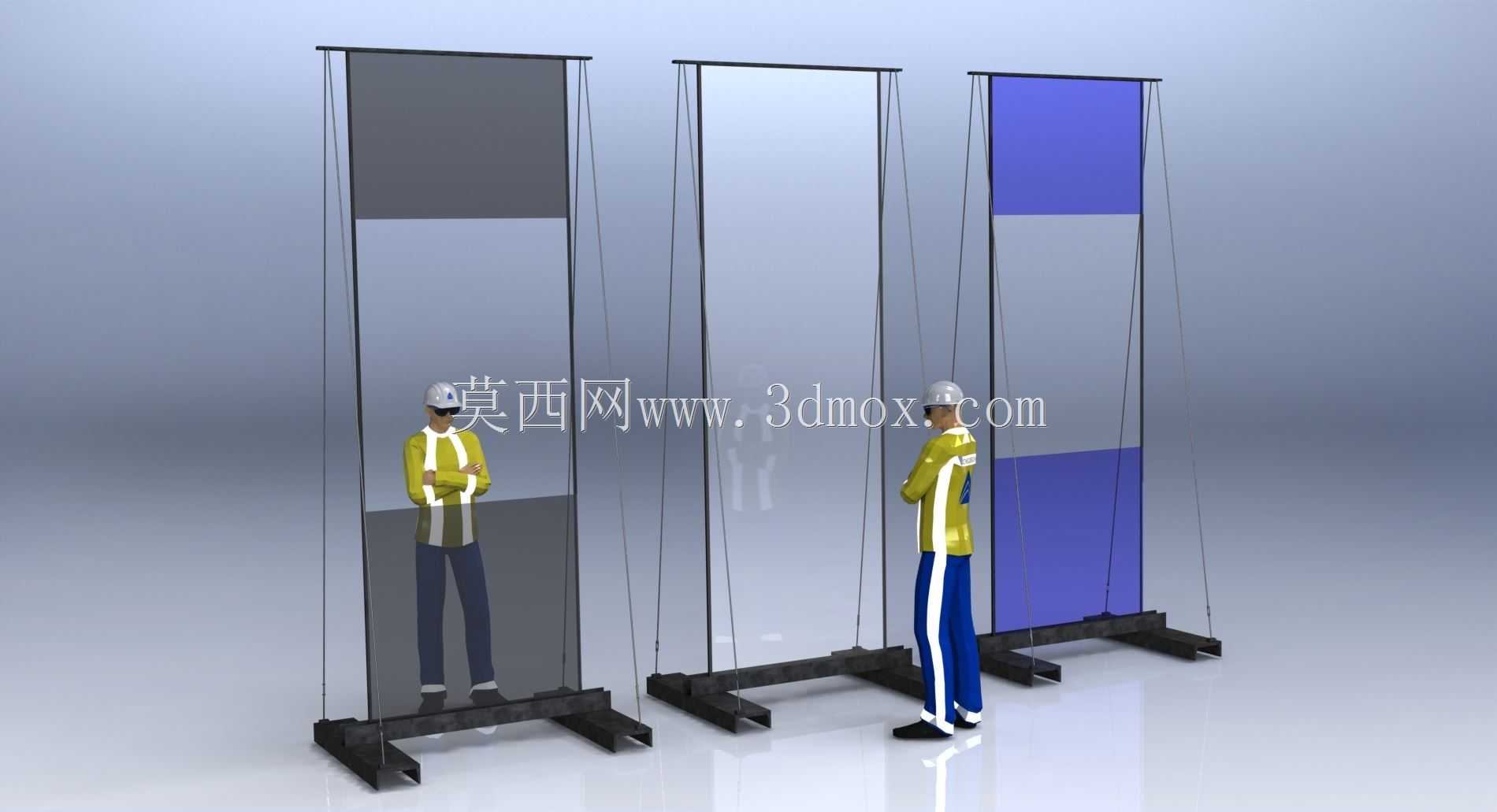

玻璃采样展示立式支架装置

　　在建筑玻璃深加工、幕墙施工前置确认环节，这类立式玻璃采样展示装置是现场核验环节不可或缺的辅助工装，不少玻璃加工企业给客户做样确认、施工方进场前的样板核验，都会用到这类结构。不同于平放的玻璃堆放架，它采用垂直悬挂的承载逻辑，完全模拟玻璃实际安装后的竖直受力状态，能避免平放时玻璃自重带来的微小形变影响观感判断，不管是带喷砂纹理的装饰玻璃、印制定制图案的彩釉玻璃，还是带HP涂层、Low-E镀层的功能玻璃，垂直悬挂状态下呈现的透光率、反光效果、色彩呈现度，和最终上墙安装后的实际效果偏差极小，能大幅减少客户确认环节的认知偏差，避免后期因效果不符产生的返工纠纷。

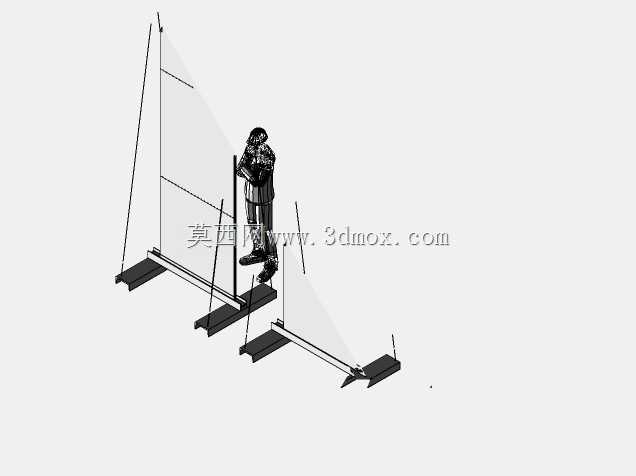

　　从结构设计逻辑来看，整套装置没有复杂的传动或者锁紧机构，核心承载部分是底部的配重式支撑底座，采用厚重的型钢焊接成型，重心完全落在底座投影范围内，哪怕悬挂最大尺寸的玻璃单元，也不会出现侧翻风险，底座底部预留了叉车作业的叉齿间隙，不需要额外吊装设备，普通厂区叉车就能完成整台装置的转场移动，不管是移到室外自然光下核验玻璃的日光效果，还是转到展厅做长期样品展示，转场操作都非常便捷。上部的固定结构采用U形开槽的夹持件配合扎带电缆完成玻璃的固定，不需要在玻璃上打孔，也不会对玻璃边缘造成硬接触挤压，适配不同厚度的单层玻璃、双层中空DGU单元、三层中空TGU单元，只要玻璃的整体重量在单架承载阈值内，都可以快速完成装夹固定，装夹过程不需要专用工具，两名作业人员配合就能完成玻璃的上架、更换操作，换样效率远高于传统螺栓压紧式的固定展架。

　　设计时特意将悬挂点设置在玻璃上部边缘位置，玻璃下部不做硬性限位，仅靠两侧的张紧缆绳提供侧向约束，既可以避免玻璃热胀冷缩产生的内应力无处释放导致的玻璃碎裂，也能适配不同高度尺寸的玻璃样品，不需要针对不同尺寸的玻璃定制专属的固定卡位。单组支架的横向占用宽度控制在1.2米以内，深度方向仅为底座的0.6米，多组支架并排摆放时不会占用过多的展厅或者车间通道空间，安装时不需要在地面打膨胀螺栓固定，只要放置在平整的硬化地面上就可以稳定使用，没有复杂的安装边界要求，不管是临时的样板展示区，还是长期固定的企业展厅，都可以直接摆放使用。

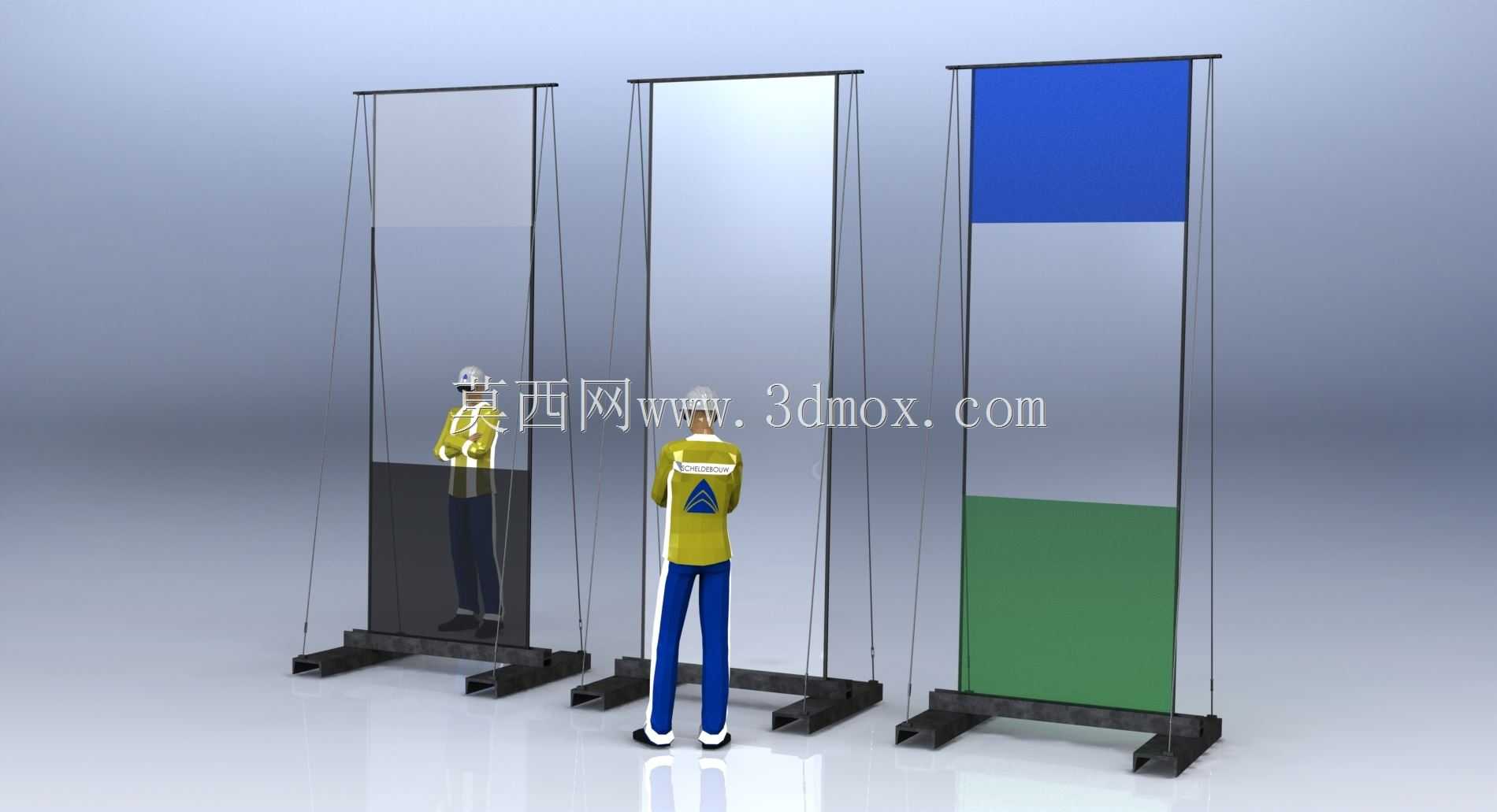

　　不少施工单位会在项目进场前，用这类支架把项目用到的不同玻璃品类全部悬挂展示，给甲方、监理做现场样板确认，自然光下可以直观对比不同玻璃的遮阳效果、透视清晰度、色彩一致性，比纸质样片、小块玻璃样板的参考价值高很多。结构建模时特意还原了实际使用中的细节，比如底座的防滑垫设置、上部U形槽内的橡胶缓冲衬层、侧向缆绳的张紧调节结构，所有配合间隙都按照实际加工公差设置，不管是用来做施工方案的效果渲染，还是直接拆解出加工图纸做实物加工，都可以直接复用模型里的结构参数，不需要再做二次结构校核。
