5mm规格不锈钢圆珠连接链条结构

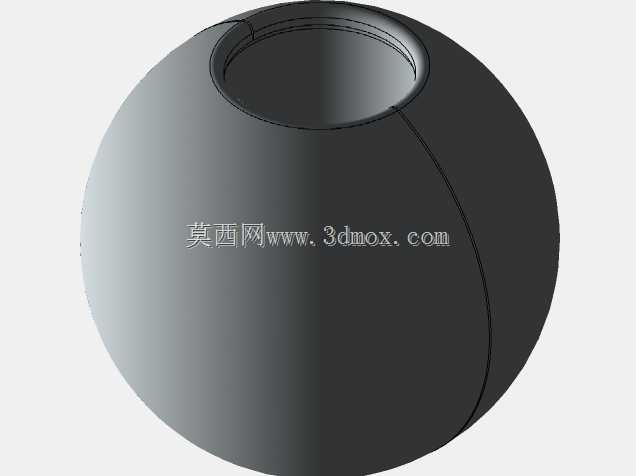

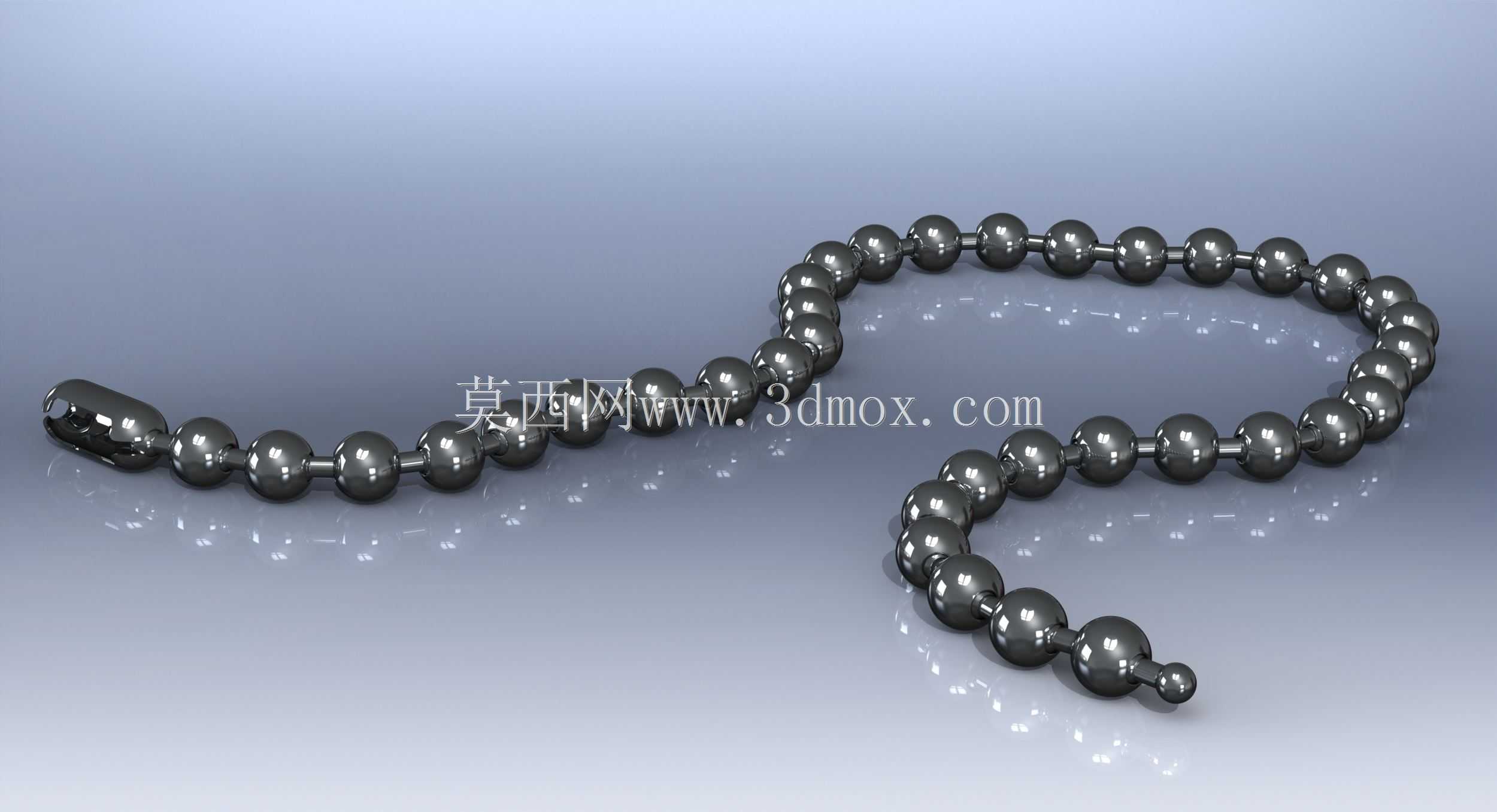

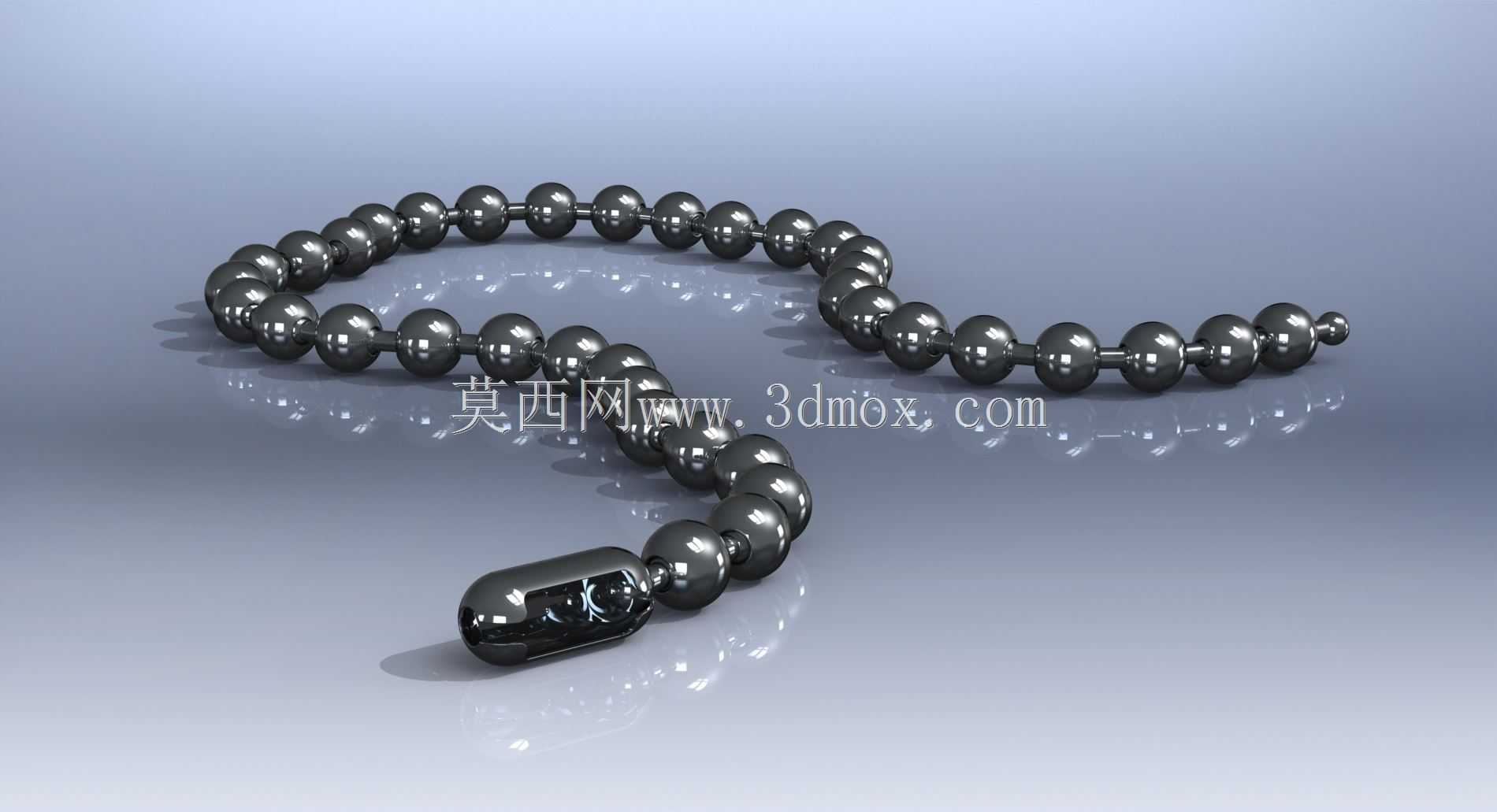

　　日常做设备结构设计时，这类小直径钢珠链的应用场景其实比多数人预想的更广，不少人对它的认知停留在饰品挂链层面，但在工业场景里，它的适配场景覆盖了低压电气柜门的防丢连接、小型工装夹具的限位牵拉、轻型输送线的柔性挂装、仪器面板的翻盖防坠等多个细分环节。这次建模的5mm直径钢珠链，单颗钢珠的公称直径控制在5mm，相邻钢珠的球心距与钢珠直径做了等比例匹配，保证链节弯折时不会出现卡滞，也不会因为间隙过大出现松垮晃荡的问题。

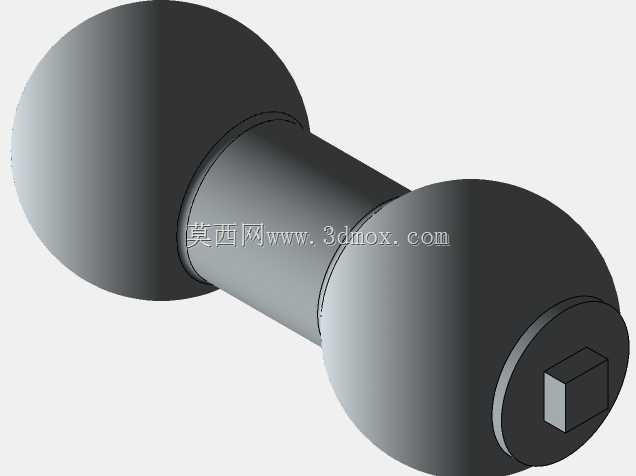

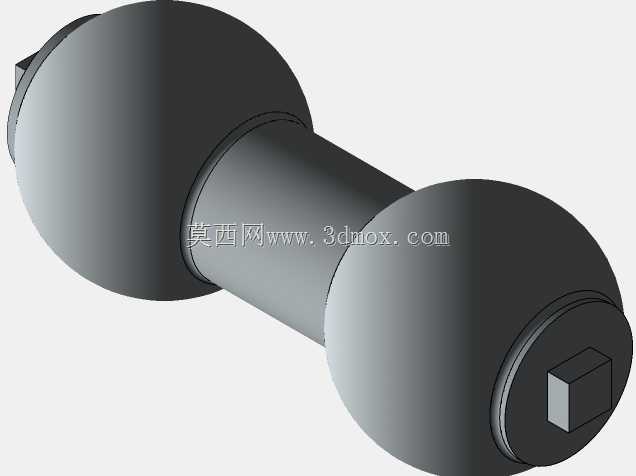

　　做这个结构的建模时，最先要考虑的是链节的活动自由度边界，整链在自然垂放状态下，相邻钢珠的相对弯折角度可以达到35度以上，整链可以实现任意方向的弯曲扭转，不会出现结构干涉。很多新手做这类链条建模时，容易把钢珠之间的连接段做的过粗或者过短，导致链条只能在单一平面内弯折，完全失去了柔性链的实际使用特性，这次建模时特意给每段连接颈做了合理的直径收窄，连接颈的直径控制在钢珠直径的32%左右，既保证了整链的抗拉强度，又给多方向弯折预留了足够的活动空间。

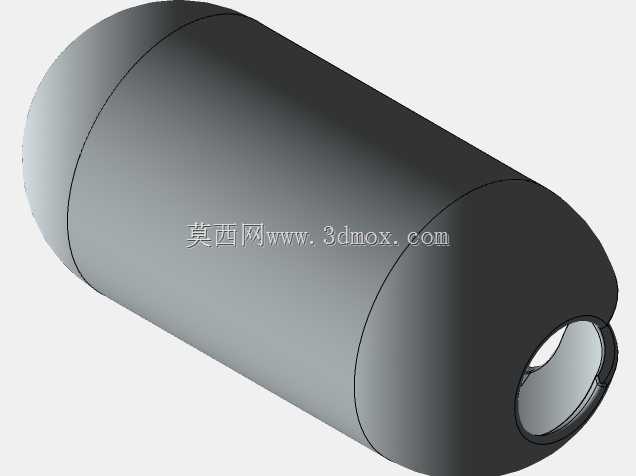

　　从实际安装适配的角度来说，这类5mm钢珠链的端部连接头做了一体化的封端结构，封端头的直径略大于钢珠直径，端部可以直接适配常规的球头挂孔、销钉孔位，不需要额外加装连接转接头，在做设备布线的理线牵拉、小型安全门的接地跨接、工具防坠挂装时，直接将端部卡入对应安装位即可完成固定，不需要复杂的锁附结构。在做轻型物料挂装输送的场景里，这类钢珠链因为表面是光滑球面，和挂具的接触摩擦阻力更小，不会像普通铁环链那样出现链节卡挂、勾扯物料的问题，尤其是在输送小型电子元器件、精密小零件的时候，光滑的钢珠表面不会刮伤工件表面，也不会积存加工碎屑，日常维护只需要简单擦拭即可保持表面整洁。

　　建模过程中特意做了参数化的关联设计，整链的长度可以通过调整阵列的钢珠数量自由增减，不需要重新绘制单节链的结构，对于不同安装距离的使用场景，只需要修改阵列参数就能快速得到对应长度的链条模型，钢珠的直径参数也做了全局关联，如果需要适配其他尺寸的安装位，只需要修改钢珠直径的全局变量，连接颈、端头等结构的尺寸会自动匹配更新，不需要逐个特征调整尺寸。考虑到实际装配时的干涉检查需求，每颗钢珠都做了独立的实体建模，没有做合并实体操作，在做运动仿真的时候，可以给每段链节添加对应的转动副约束，真实模拟链条在牵拉、垂放、弯折状态下的运动形态，不会出现因为实体合并导致的运动仿真报错问题。

　　从材料特性匹配的角度来说，这个结构默认匹配的是不锈钢材质，表面做抛光处理，在潮湿、有弱腐蚀的工况下也能保持稳定的性能，不会出现生锈掉屑的问题，用在食品加工小型设备的门体连接、户外小型设备的箱盖防丢时，不需要额外做表面防腐处理。和同规格的铁环链相比，钢珠链的单位长度重量更轻，同等抗拉强度下的自重降低了20%左右，在做长距离牵拉挂装时，不会因为自重过大出现端部下垂量超标的问题。另外这类钢珠链的运转噪音更低，在做小型仪器的活动部件连接时，不会因为链节碰撞产生明显的异响，适合用在对噪音控制有要求的实验室设备、办公类小型设备上。

　　很多设计人员在选用这类链条时，容易忽略最小弯曲半径的参数，这次建模时特意把单节链的转动角度做了实际的限位模拟，整链的最小弯曲半径可以控制在12mm以内，在做小空间内的绕装布置时，不需要预留过大的转弯空间，对于内部安装空间紧凑的小型设备来说，这个特性可以大幅降低布线、布链的空间占用，不需要为了避让链条特意加大设备的内部空腔。在做静态牵拉的受力模拟时，单段连接颈的抗拉强度可以满足150N以上的静拉力需求，完全覆盖日常小型部件防坠、门体连接、轻型挂装的受力要求，不会因为正常使用出现链节拉断的问题。
