红白螺旋条纹航标灯塔结构设计

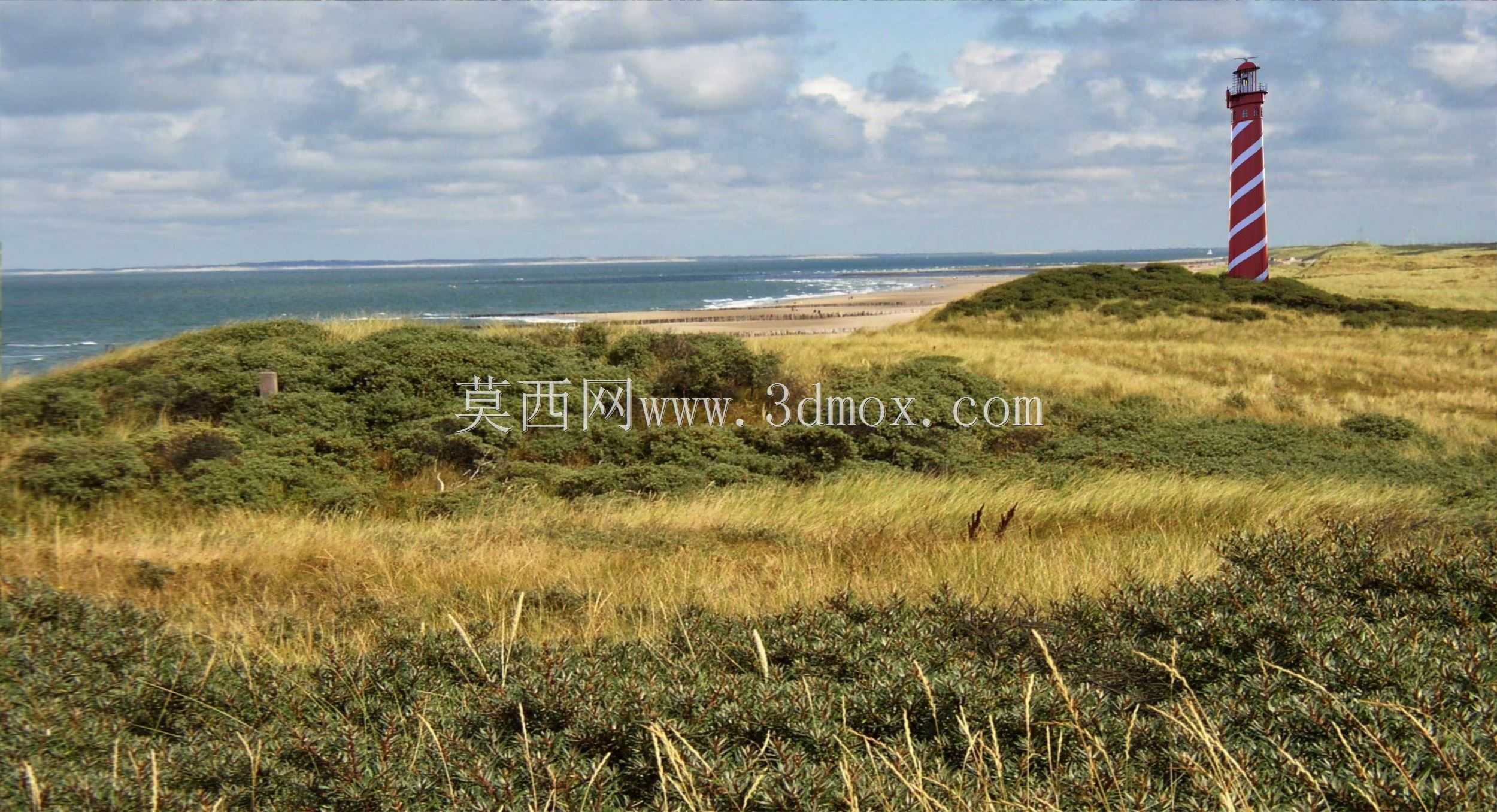

　　海岸航标设施的结构设计中，灯塔的核心作用是为近岸航行船舶、近海作业渔船提供固定的目视航标参照，在能见度良好的昼间，高对比度的塔身涂装可在10海里以上距离被船舶驾驶人员识别，夜间配套的灯器系统可按照设定的光质、光强、闪光周期发射特定光信号，帮助船舶定位、规避暗礁与浅滩，同时也能为近岸海上风电运维、海事巡逻、海上搜救作业提供固定方位参照。这类岸基灯塔的选址多位于岬角、岛礁、港口防波堤端头这类视野无遮挡的位置，塔身结构需要常年承受盐雾腐蚀、强阵风载荷、偶尔的台风极端工况，因此结构设计阶段首先要确定塔身的抗风等级，按照沿海50年一遇的最大风速计算风载荷，对塔身的筒体壁厚、加强筋布局、基础连接法兰的螺栓强度做校核，避免极端天气下结构出现共振或者倾覆风险。

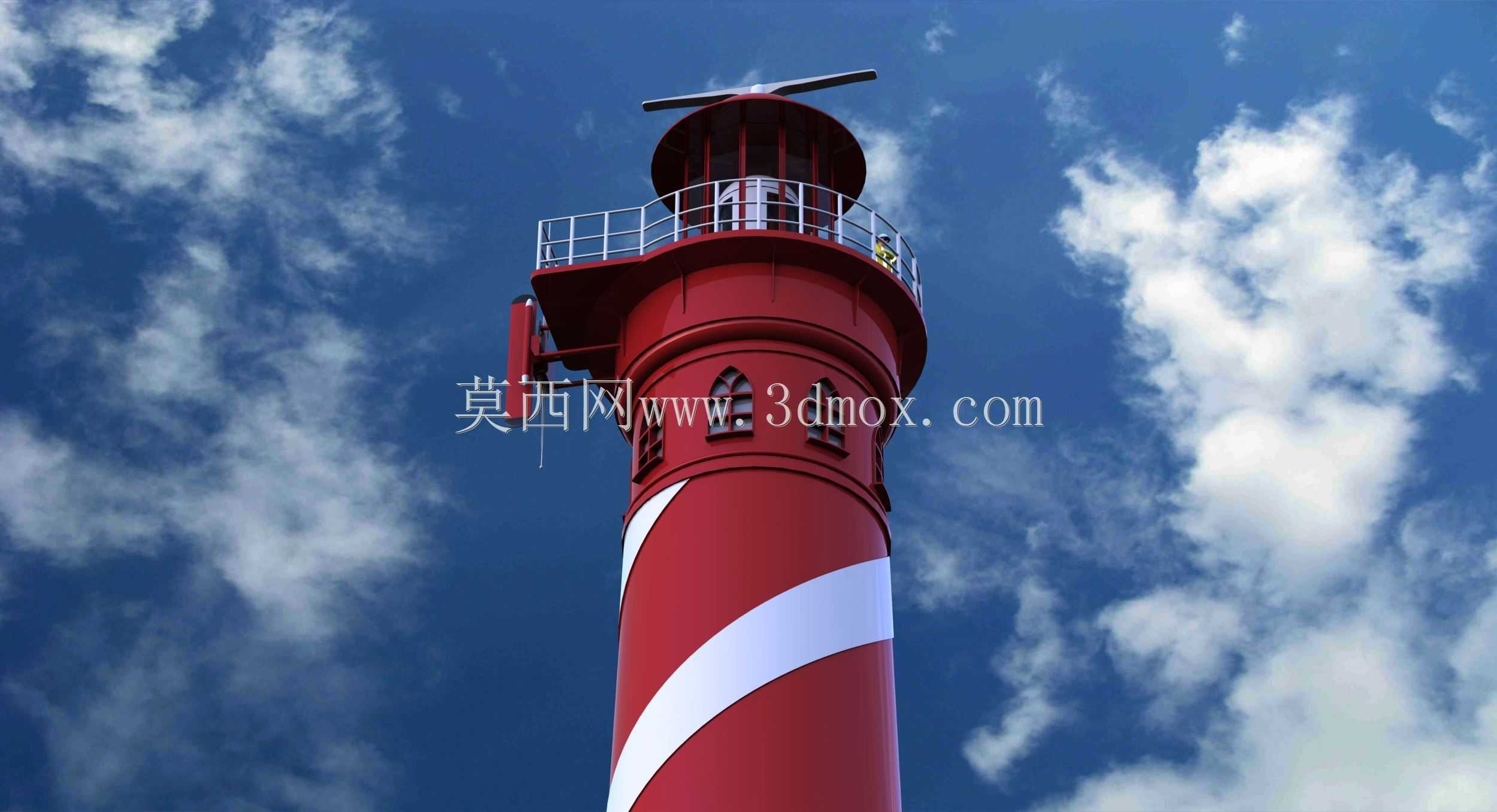

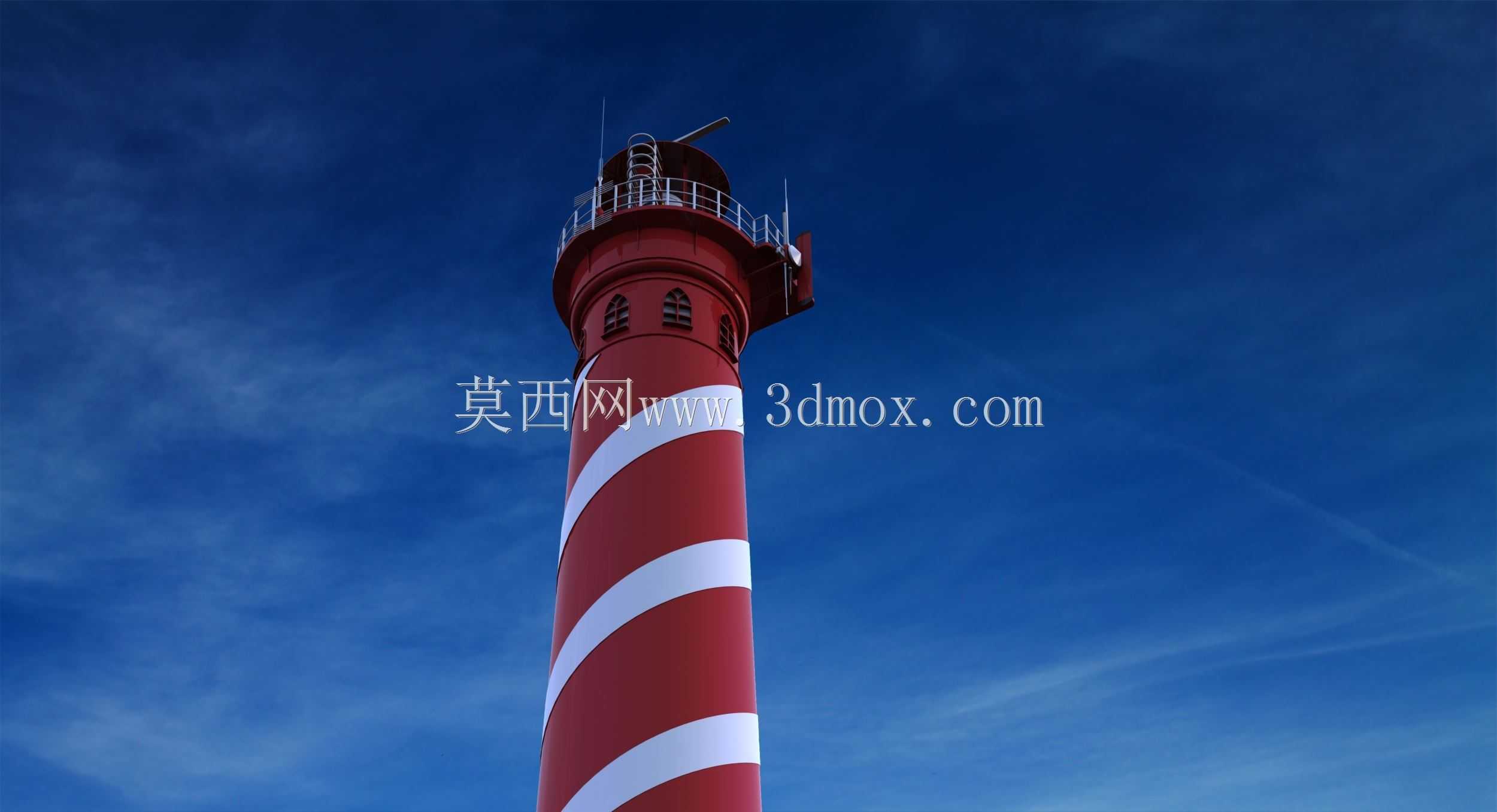

　　从结构形态来看，这款灯塔采用等直径加锥段过渡的筒体结构，下部直筒段为主要的设备安装与人员通行空间，内部设置爬梯连接底部设备舱与顶部的灯器平台，顶部锥段做收窄处理，既可以降低上部结构的迎风面积，也能引导雨水顺着塔身外壁快速排下，减少顶部积水渗漏的概率。塔身外部的红白螺旋斜条纹涂装不是单纯的装饰设计，这种高对比度的螺旋纹样在昼间光线变化、背景有云层或者岸线植被遮挡时，比水平环带涂装的识别度更高，不同转向的螺旋条纹还可以作为相邻灯塔的识别特征，帮助船员快速区分不同位置的航标，避免混淆相邻点位的灯塔信号。

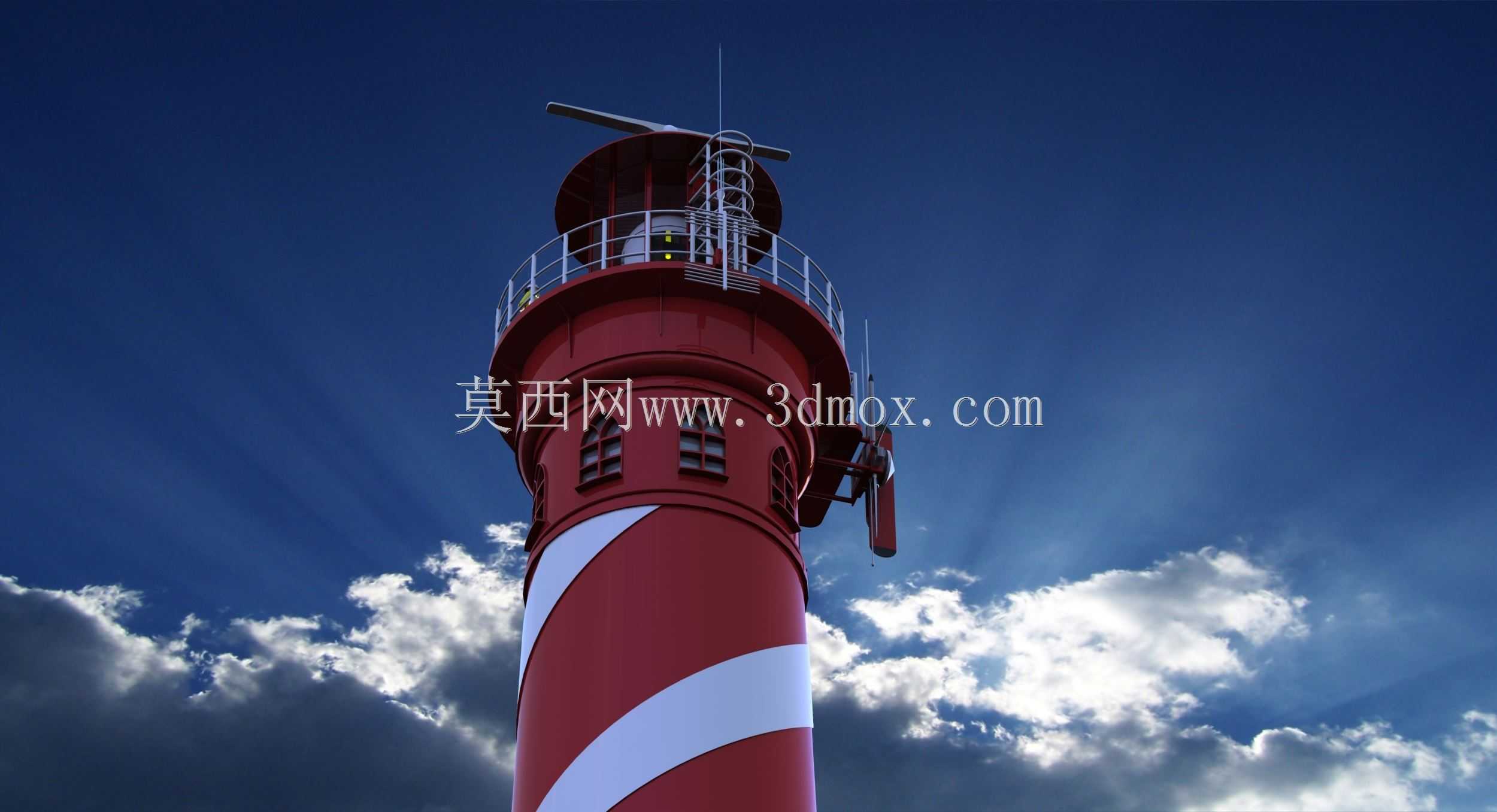

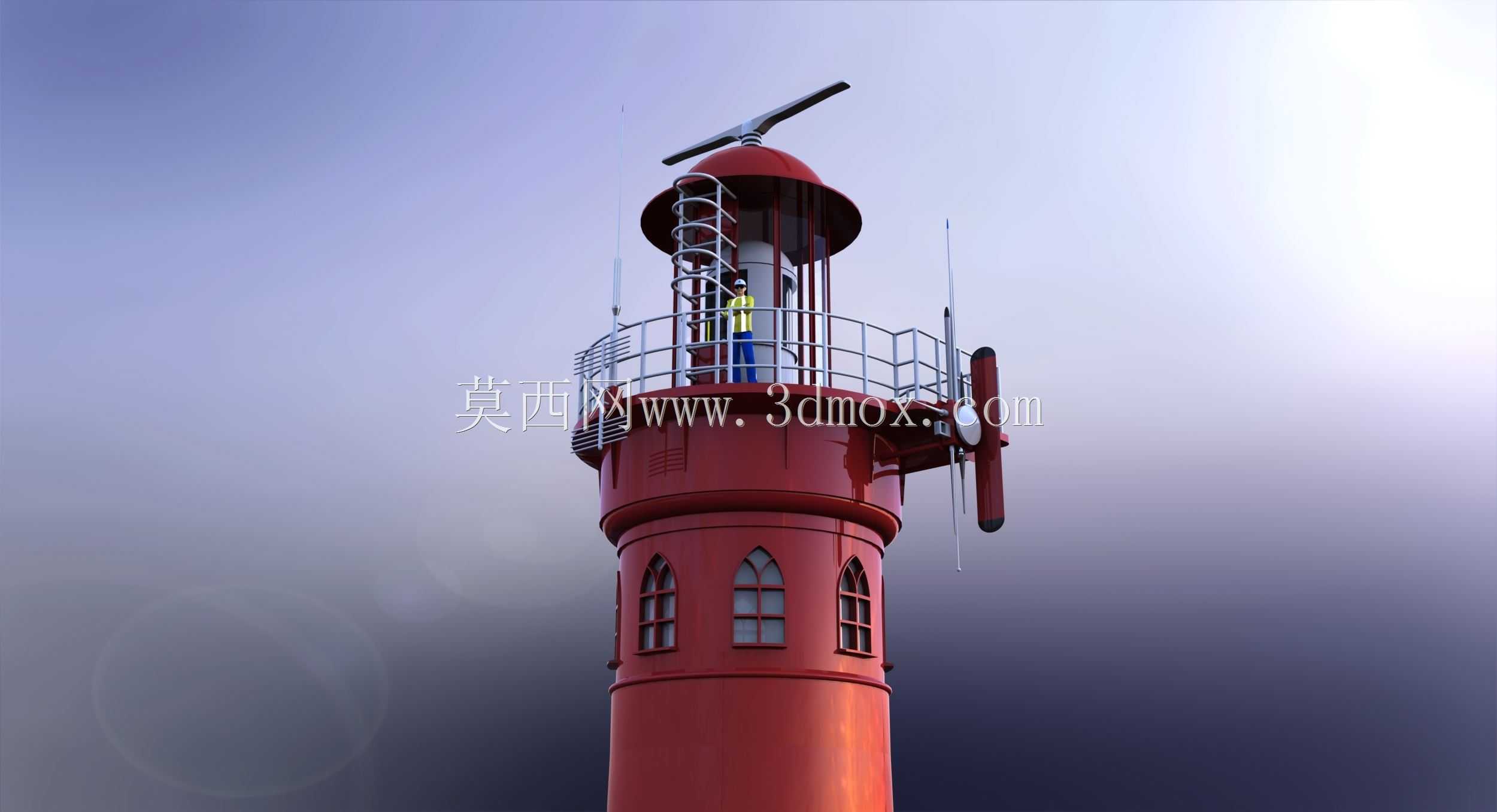

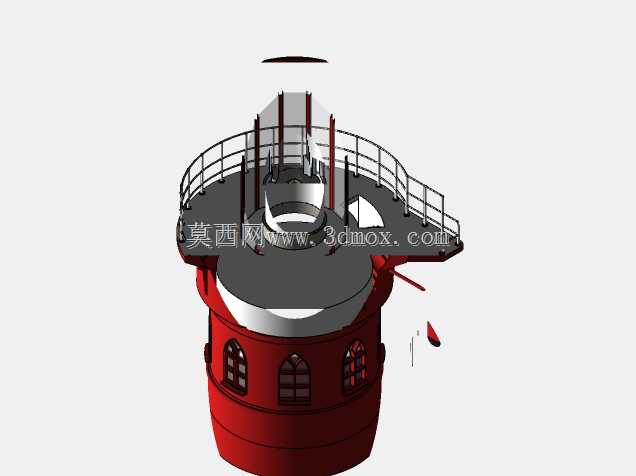

　　顶部的作业平台周边设置了高度不低于1.2米的安全护栏，护栏杆件采用热镀锌后喷塑的防腐工艺，避免盐雾环境下快速锈蚀，平台表面做防滑花纹板处理，预留灯器安装基座、太阳能供电板支架、航标天线的安装孔位，灯器基座的水平度公差控制在千分之二以内，保证灯光发射角度不会因为塔身安装偏差出现照射范围偏移。塔身下部开设的拱形窗是内部通风与采光的通道，窗体采用耐候密封胶做防水处理，玻璃选用钢化夹胶材质，抵御强风夹带的砂砾撞击，同时窗洞周边做加厚的加强筋处理，避免开孔位置出现应力集中，影响筒体整体结构强度。

　　安装边界方面，这类中小型岸基灯塔的总高度通常在15米到25米之间，底部基础采用钢筋混凝土浇筑的预埋法兰结构，法兰与基础内部的钢筋网焊接成整体，基础埋深根据当地的冻土层厚度、地基承载力确定，沿海软土地基区域还需要做桩基础加固，避免塔身出现不均匀沉降。塔身筒体采用分段法兰连接的结构，单段筒体长度控制在6米以内，方便陆路运输与现场吊装，连接法兰的密封垫采用耐老化的橡胶材质，每段法兰的连接螺栓按照对角顺序紧固，紧固力矩做明确标记，避免后期出现连接松动。

　　设计过程中还要考虑后期运维的便利性，内部爬梯的踏步间距控制在300毫米以内，每隔4米设置一个休息平台，爬梯旁设置安全护笼，防止运维人员攀爬过程中坠落，底部设备舱预留蓄电池、控制模块、远程监控终端的安装空间，舱门采用防水防盗结构，密封等级达到IP65以上，避免海浪泼溅、暴雨天气下舱内进水损坏设备。塔身外部的涂装采用耐候性强的氟碳漆，底漆做环氧富锌防锈处理，中间漆用云铁环氧中间层，面漆的红白颜色色差控制在国标航标颜色规定的范围内，保证长期户外暴晒后不会出现明显褪色，降低后期重新涂装的维护频率。

　　不同于海上浮动航标，岸基灯塔的结构是永久固定的，因此设计阶段还要考虑周边的地质灾害风险，位于地震带的沿海区域要按照当地的抗震设防烈度做结构抗震验算，对塔身的节点连接位置做加强处理，位于风暴潮频发区域的灯塔，底部3米高度范围内的塔身外壁做加厚的抗冲击层，抵御风暴潮夹带的漂浮物撞击。顶部的灯器支架预留足够的扩展空间，后期可以根据需求加装雷达应答器、AIS基站、气象监测传感器等设备，不用对塔身主体结构做二次改造，降低升级改造成本。
