M12规格弹簧垫圈紧固件结构设计

　　在各类机械装配场景中，螺纹连接的防松可靠性直接决定整机运行的稳定性，尤其是承受交变载荷、振动冲击的工况下，普通螺纹副极易出现预紧力衰减、螺母回转松脱的问题，弹簧垫圈正是针对这一痛点被广泛应用的基础防松零件。本次设计的M12规格弹簧垫圈，适配公称直径12mm的外螺纹紧固件，可覆盖常规六角头螺栓、螺柱的配套防松需求，在工程机械、输配电设备、通用机床、家电装配、汽车零部件组装等场景中都有极高的使用频次。

　　从实际功能逻辑来看，弹簧垫圈的防松作用依托两个核心维度实现：其一为垫圈被螺母压紧后产生的持续轴向弹力，可抵消螺纹副在振动工况下出现的轴向间隙，维持螺纹啮合面的正压力，避免螺纹副因间隙存在产生相对回转；其二为垫圈开口处的尖角结构，在压紧状态下会分别嵌入螺母支承面与被连接件表面，通过机械咬合的方式直接阻止螺母相对于螺栓的回转，双重作用下可有效提升螺纹连接在动载荷下的防松性能。需要注意的是，这类弹簧垫圈的防松等级属于中等水平，更适用于无剧烈冲击、载荷波动幅度在常规范围内的装配场景，对于重载强冲击的工况，还需配合止动垫片、螺纹锁固胶等其他防松结构组合使用。

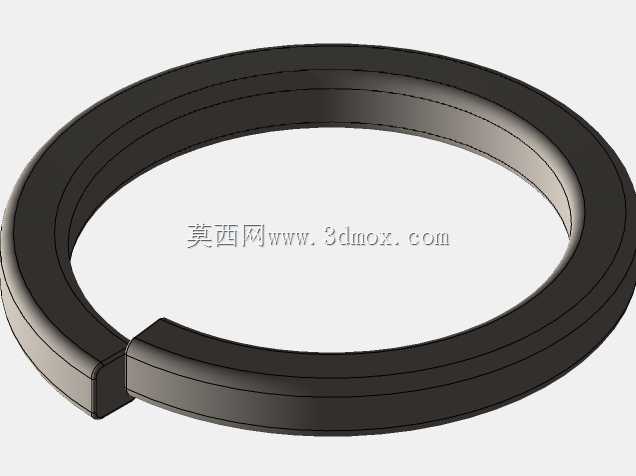

　　在设计思路层面，该垫圈采用单特征扫掠成型的逻辑构建，区别于多特征拼接的建模方式，整体结构连续性更好，更贴合实际生产中的卷制成型工艺。建模过程中首先确定两个核心草图：第一个草图为垫圈的环形中径轮廓，对应M12规格的适配尺寸，垫圈内径略大于12mm以保证套装在螺栓杆部时无卡滞，外径尺寸匹配对应M12螺母的对边支承面范围，避免垫圈外径超出螺母支承面导致压合不均；第二个草图为垫圈的截面轮廓，采用矩形截面设计，截面的宽厚比直接决定垫圈的弹力大小与抗变形能力，截面厚度需匹配标准规定的热处理后硬度要求，保证垫圈被压平后可产生足够的回弹力，同时不会因过硬在压合过程中出现脆断。扫掠路径沿螺旋升角构建，对应垫圈开口处的错开量，这个错开量是垫圈产生轴向弹力的核心结构参数，错开量过小会导致压紧后弹力不足，错开量过大则会在螺母拧紧过程中出现垫圈过度变形、开口无法完全闭合的问题，直接影响装配平整度。

　　从安装边界来看，该弹簧垫圈的安装空间需匹配其自由状态与压平状态的尺寸差：自由状态下垫圈的总高度为截面厚度与开口错开量之和，压平状态下高度等于截面材料厚度，因此在设计装配沉孔、预留螺栓伸出长度时，需充分考虑垫圈压平后的总厚度，避免出现螺栓螺纹旋合长度不足、螺母无法压紧被连接件的问题。装配过程中需注意垫圈的安装方向，开口尖角侧需朝向被连接件表面，螺母侧贴合垫圈的平整环形面，若装反则会导致尖角嵌入螺母支承面，拧紧过程中划伤螺母表面，同时防松效果会出现明显下降。此外，被连接件的支承面需保证足够的平面度，若支承面存在倾斜、凹凸不平的问题，会导致垫圈压合时受力不均，局部应力集中位置容易在交变载荷下出现垫圈断裂的失效问题。

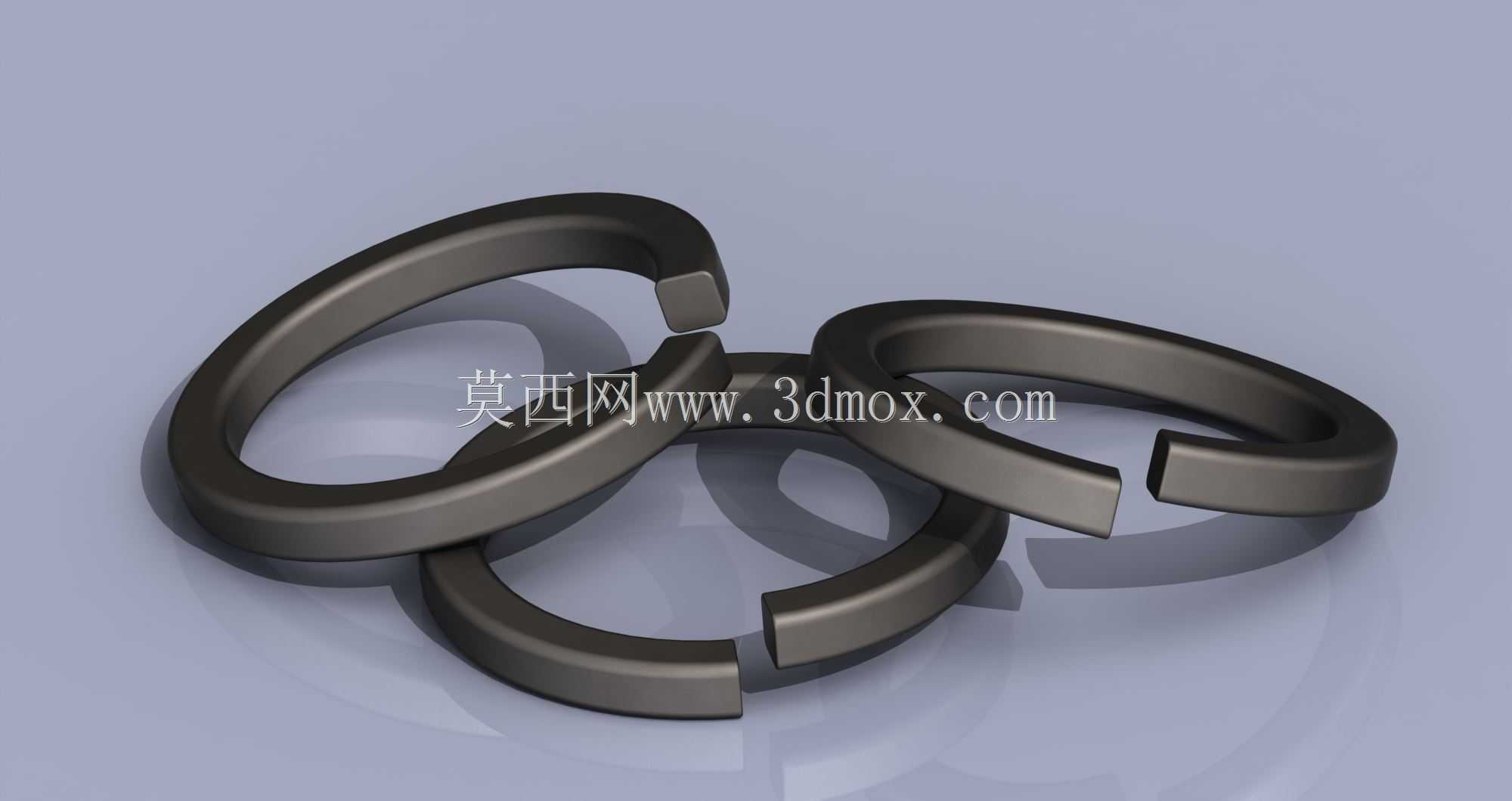

　　从结构特性来看，该弹簧垫圈采用开口式对称结构，无多余的异形凸起，安装时无需额外的定位工装，直接套装在螺栓杆部即可，装配效率远高于其他复杂结构的防松零件。材料层面通常选用弹簧钢作为基材，经过淬火回火处理后达到规定的硬度与弹性要求，表面处理可根据使用场景选择发黑、镀锌、达克罗等工艺，分别适配常规室内工况、潮湿腐蚀工况等不同使用环境。在建模过程中，螺旋扫掠的路径参数完全匹配实际卷制工艺的成型角度，模型的曲面连续性可直接用于后续的装配干涉检查、有限元受力分析，导入装配体后可直接模拟垫圈压平过程中的应力分布，验证不同预紧力下垫圈的变形量与弹力输出是否满足设计要求，避免实际装配中出现垫圈压溃、弹力不足的问题。

　　在日常的设备维护场景中，这类弹簧垫圈属于一次性使用的紧固件，每次拆卸螺纹连接后都需更换新的垫圈，因为垫圈被压平后会产生一定的塑性变形，回弹力会出现不可逆的衰减，重复使用无法保证足够的防松性能。很多现场装配的误区在于认为只要垫圈没有断裂就可以重复使用，实际上经过一次压合后，垫圈的开口错开量已经出现明显的塑性减小，弹力输出仅能达到新垫圈的六成左右，在振动工况下很容易出现松脱隐患。此外，在与不同强度等级的螺栓配套时，需注意垫圈的硬度不能高于螺栓螺杆的表面硬度，避免垫圈尖角在压合过程中损伤螺栓螺纹，影响螺纹的啮合强度。
