玻璃固定用圆头金属连接紧固组件

　　在商用展陈设备、户外玻璃护栏、实验室玻璃器皿固定支架、特种观察视窗结构的装配场景中，这类玻璃与金属基材的接驳紧固组件一直是结构设计里容易被忽略但直接影响装配可靠性与成品安全性的核心零件。很多初入行的结构设计师在处理玻璃与金属框架的硬连接时，往往直接采用普通螺栓加平垫的方案，最后要么出现玻璃局部应力集中导致的崩边、开裂，要么出现锁紧后玻璃与金属框架贴合度不足产生的晃动、密封失效问题，这套组件的设计逻辑恰恰是针对这类工程痛点做的定向优化。

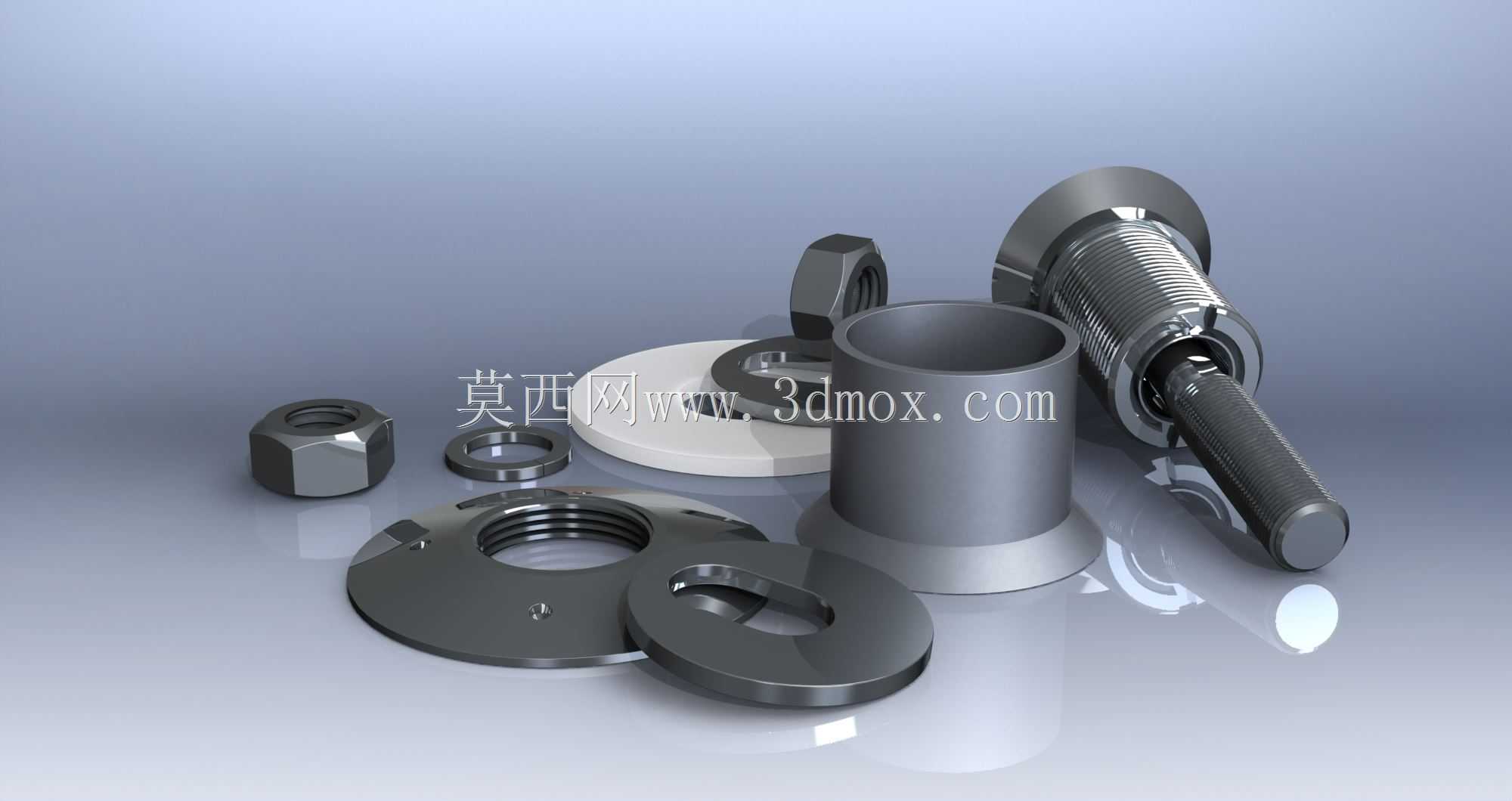

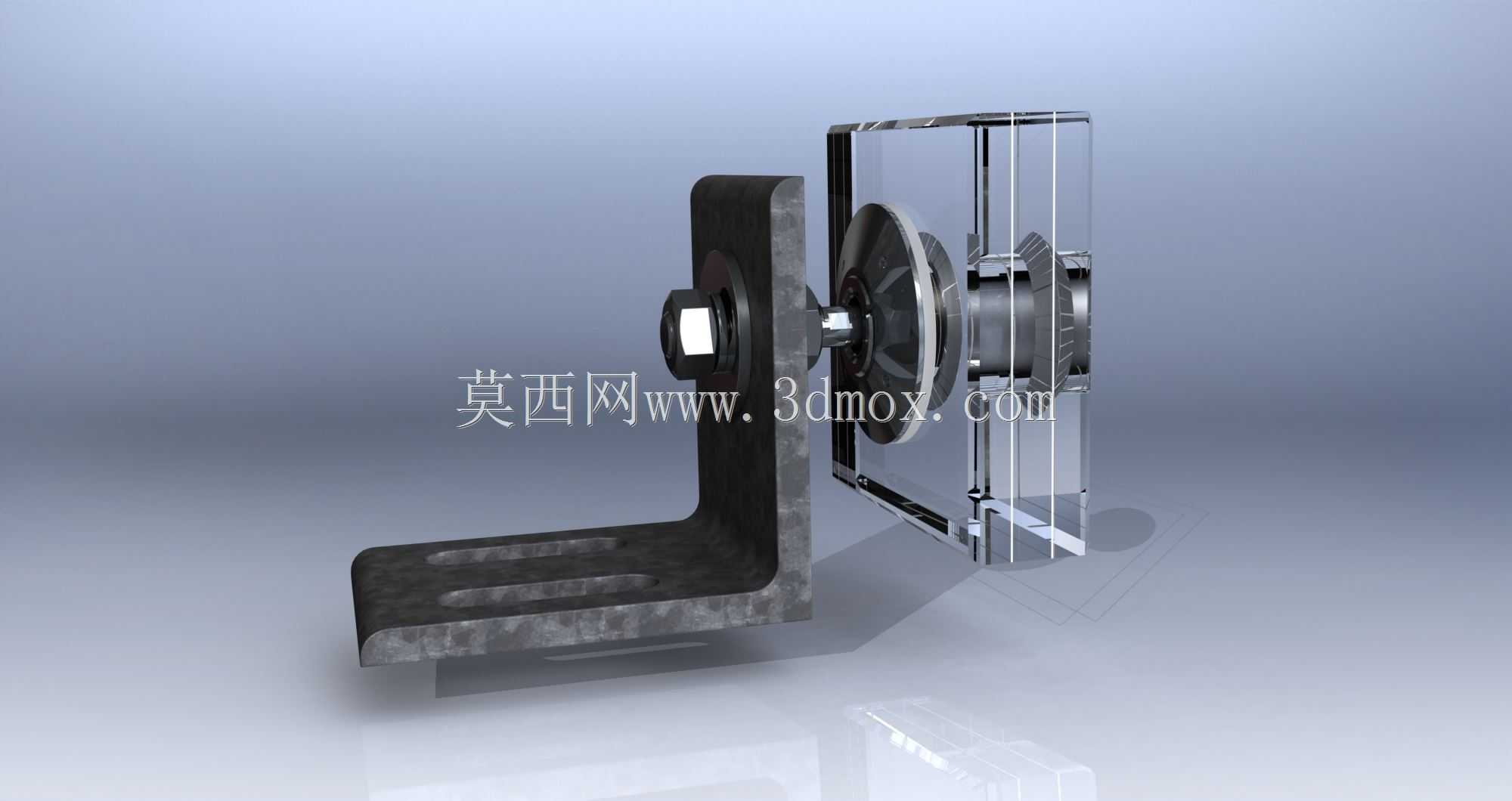

　　从实际装配逻辑来看，这套组件的核心功能是实现带沉头孔的钢化玻璃与金属圆管框架的刚性接驳，同时抵消锁紧过程中产生的局部压应力，避免玻璃受力不均破损。组件的主体接驳座采用带翻边的圆柱筒结构，翻边端面做了0.2mm的微倒角处理，与玻璃接触的端面设计有适配环形密封垫的嵌装槽，实际装配时可以嵌入丁腈橡胶或者硅胶材质的缓冲垫圈，既可以分散螺栓锁紧时的面压，也能填补玻璃与金属件之间的装配间隙，避免硬质金属直接接触玻璃表面造成划痕或者应力集中。

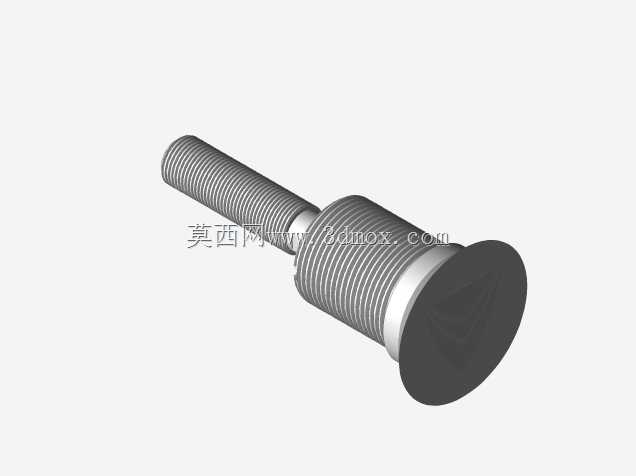

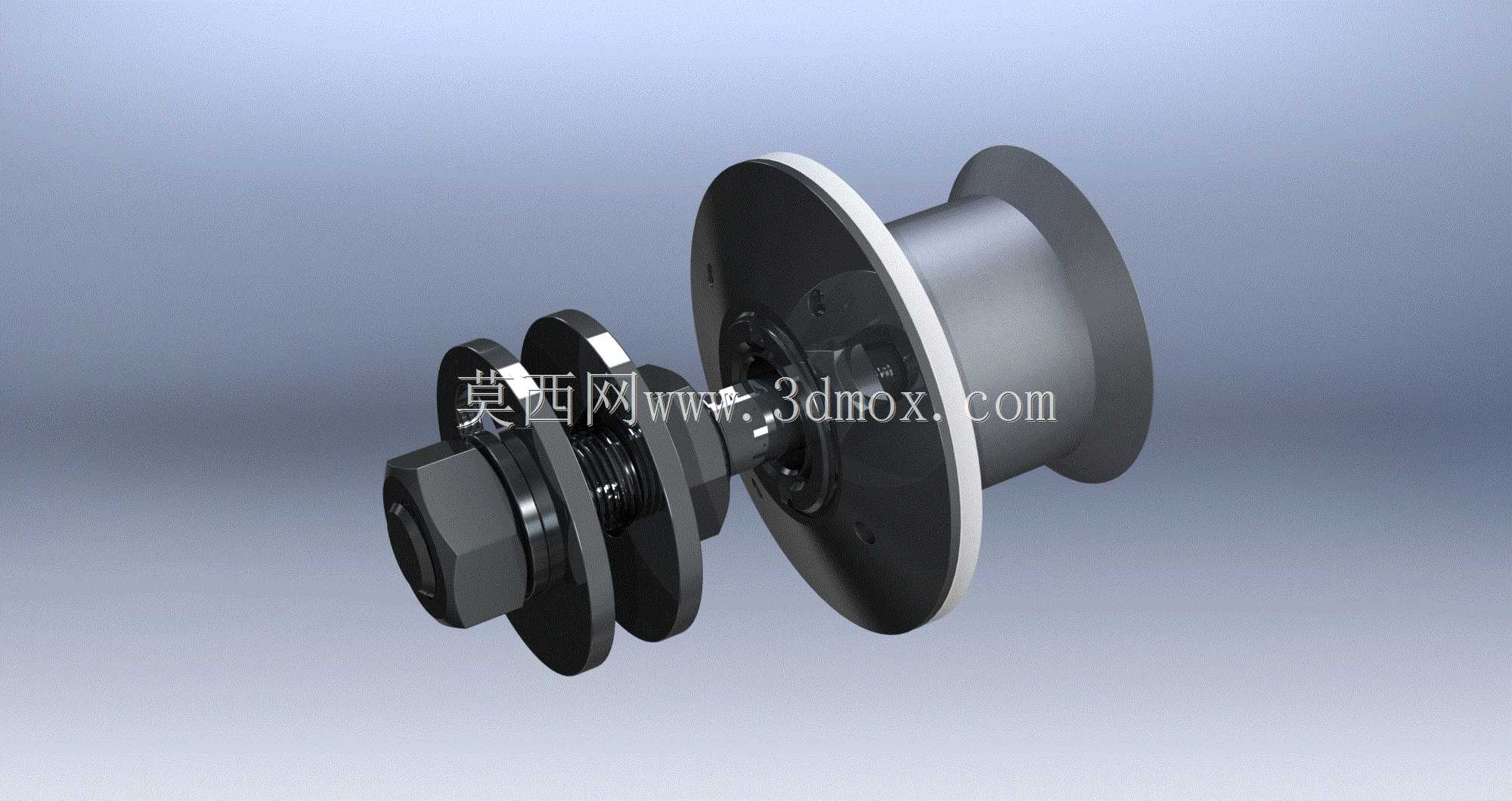

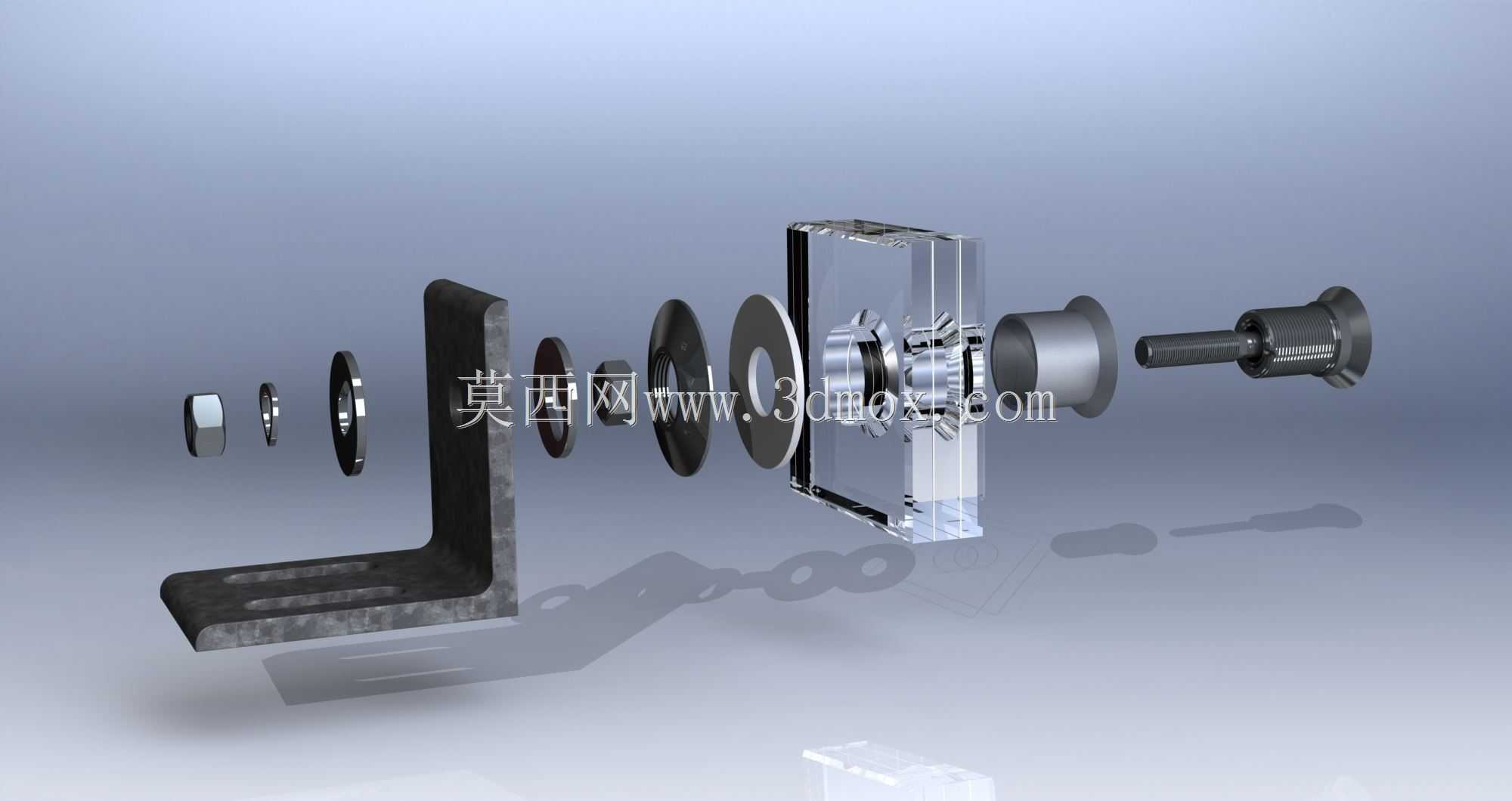

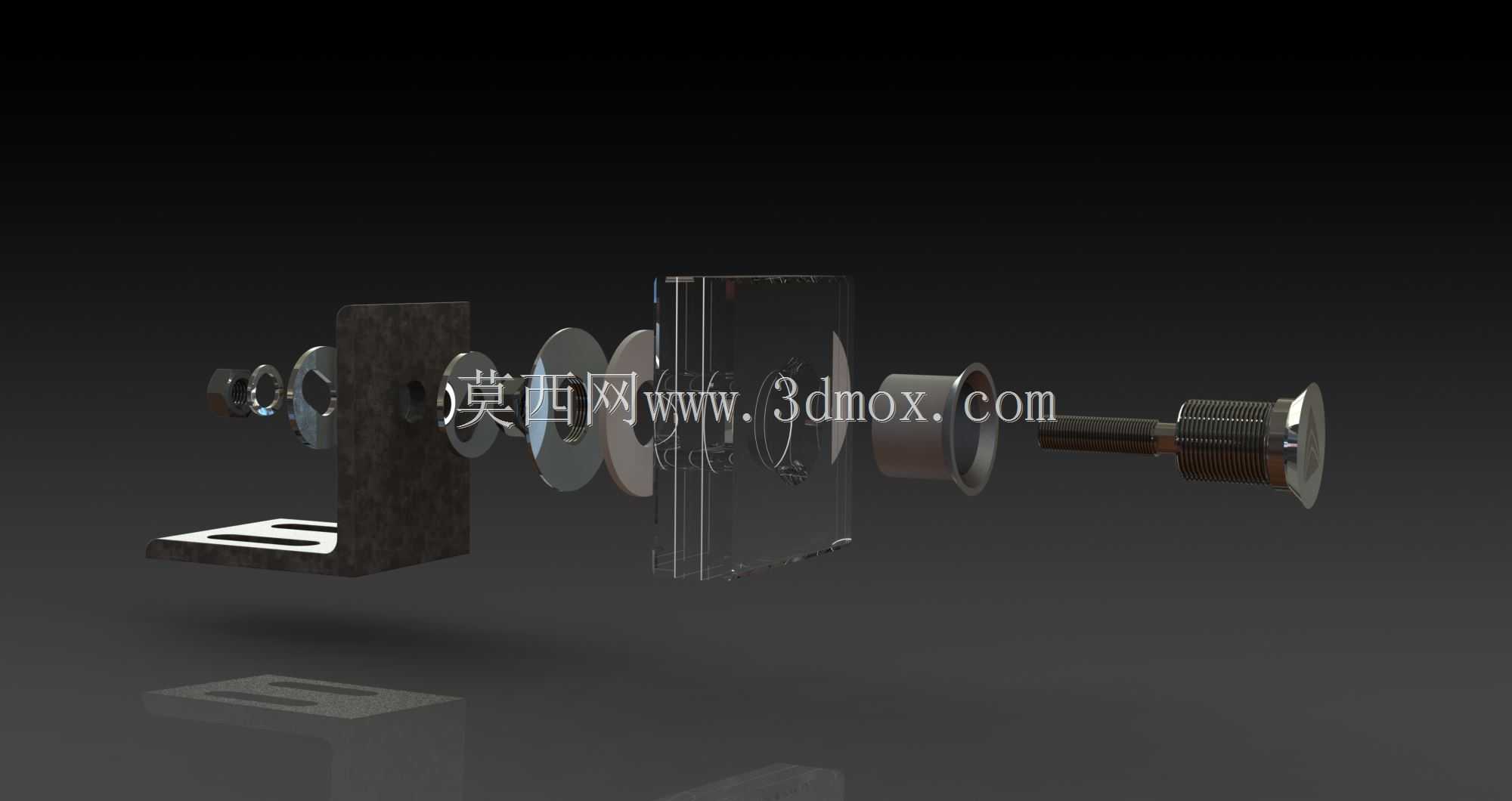

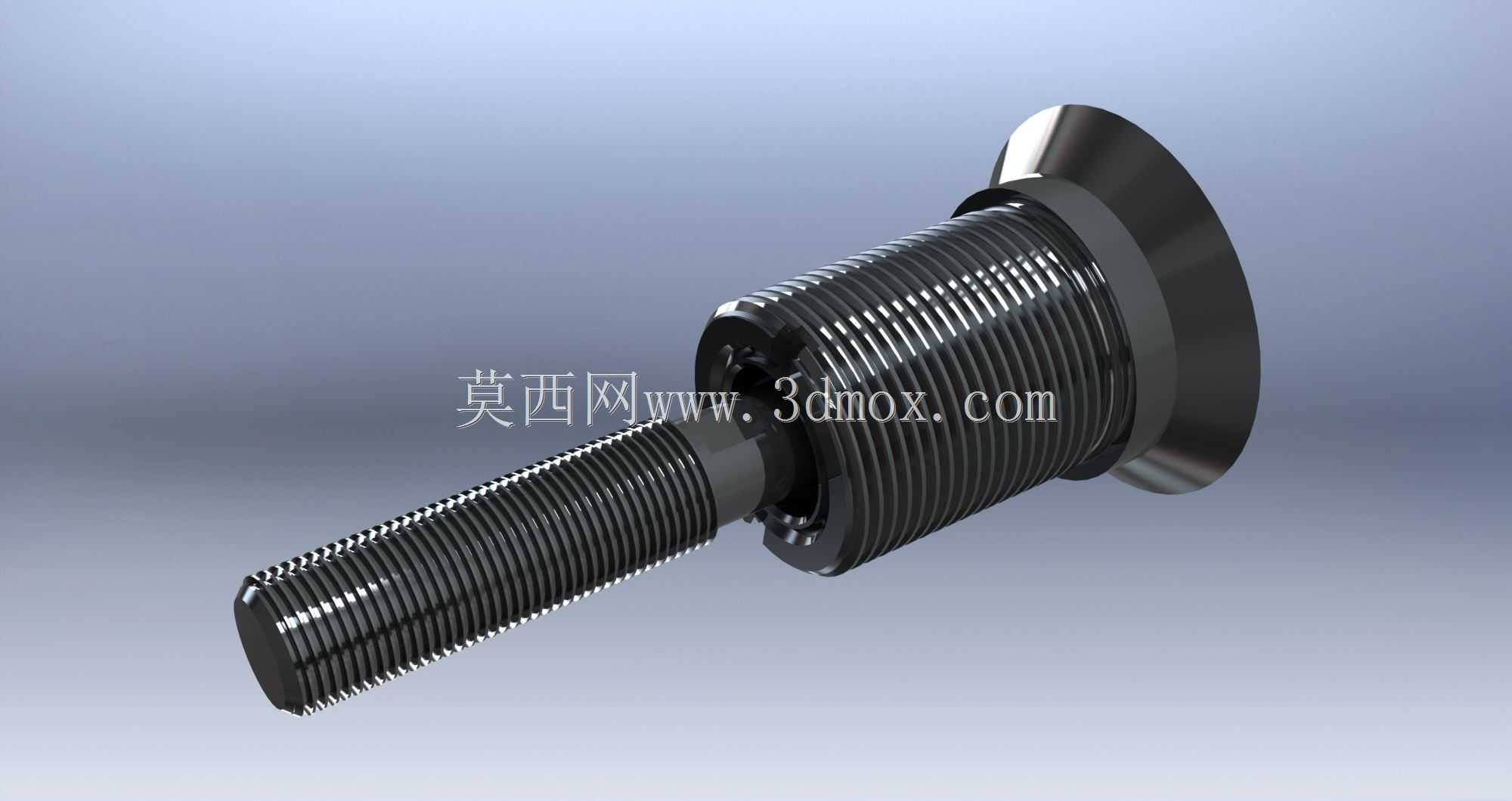

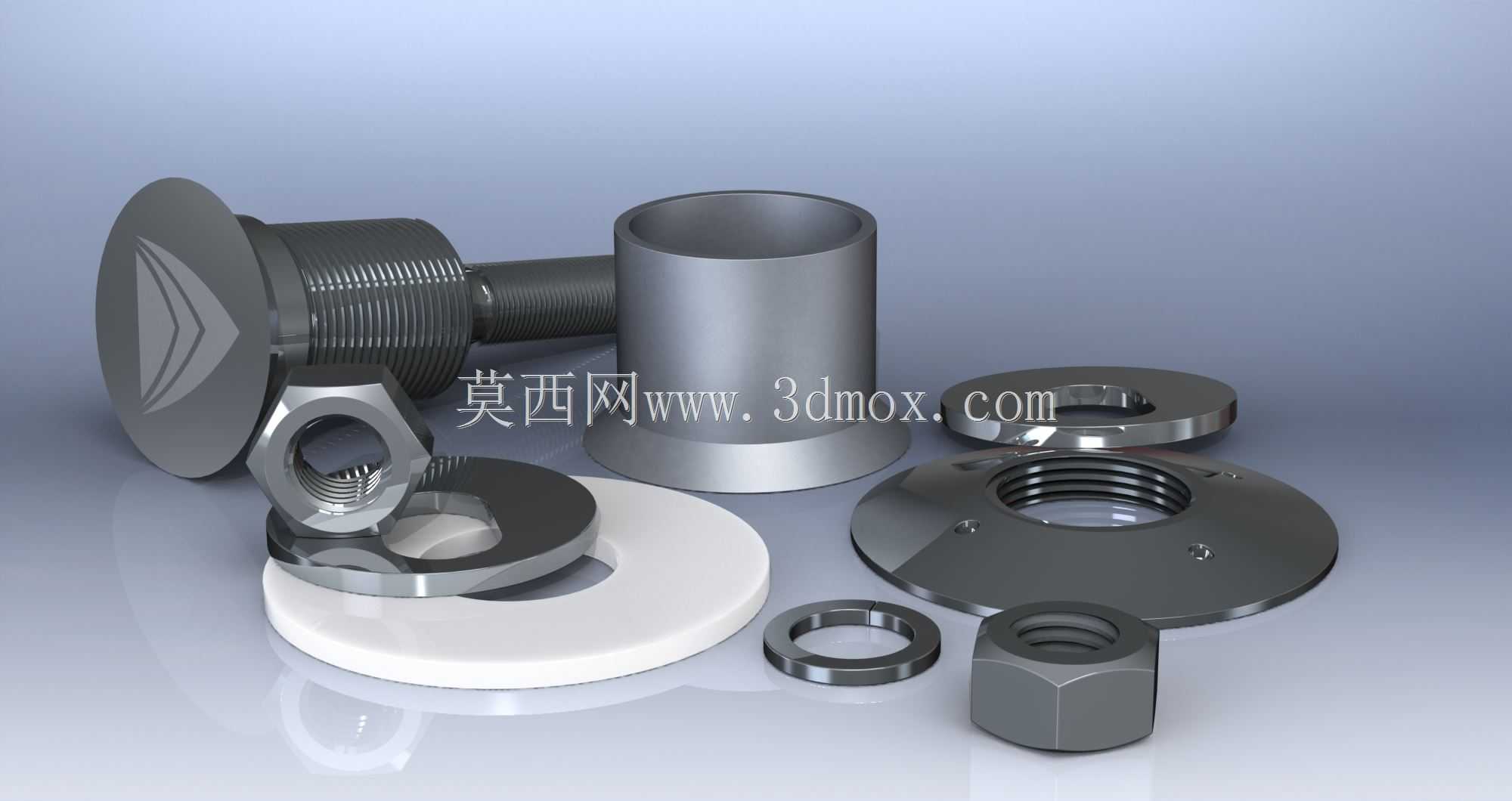

　　设计过程中首先要匹配的是玻璃沉头孔的尺寸边界，常规适配8-12mm厚度的钢化玻璃时，沉头孔的锪平深度通常控制在3-4mm，对应的组件压合面直径要比沉头孔外径大2mm以上，保证压合力完全覆盖沉头孔的受力区域，不会出现压边悬空的问题。穿过玻璃的锁紧螺杆采用细牙螺纹设计，相比普通粗牙螺纹，细牙螺纹的螺距更小，锁紧时的进给量更易控制，能避免操作工人拧入时用力过大导致的玻璃过压破损；螺杆末端配套的六角锁紧螺母与玻璃之间设置了多层叠式的弹性垫片组，包含平垫、蝶形弹簧垫与防滑止退垫，既可以提供持续的锁紧预紧力，抵消设备运行或者户外使用时的振动导致的螺母松动，也能通过蝶形弹簧的微量形变补偿玻璃与金属框架之间因温度变化产生的形变差，避免不同材质热膨胀系数不一致产生的内应力拉裂玻璃。

　　组件的安装边界需要在前期结构设计时就预留匹配空间，主体圆管接驳座的外径通常根据连接的金属圆管内径做过渡配合设计，装配时可以直接插入圆管端部，通过侧面的紧定螺钉或者焊接方式与圆管框架做预固定，保证接驳座与圆管的同轴度误差控制在0.1mm以内，避免锁紧后玻璃与框架出现错位。玻璃上的安装孔需要做精磨边处理，孔壁的微裂纹会大幅降低玻璃的抗应力能力，这也是设计说明里明确要求玻璃做钢化处理的核心原因——钢化处理不仅能提升玻璃本身的结构强度，即使出现意外破损也会形成无锐角的颗粒，降低安全风险。

　　在实际选型应用时，还要根据玻璃的承重载荷调整螺杆的直径与组件的材质，比如用于户外大型玻璃护栏的接驳场景，组件整体需要采用304或者316不锈钢材质，避免长期户外使用出现锈蚀影响结构强度；用于室内展架的轻型接驳场景，则可以采用镀锌碳钢材质降低成本。整套组件的所有外露端面都做了圆角钝化处理，没有尖锐的毛刺棱角，既避免装配过程中划伤操作人员，也不会在玻璃安装完成后出现凸起的锐边影响使用安全。很多设计人员在做这类连接结构时，往往只关注零件的尺寸配合，忽略了应力分散的细节，这套组件通过接触面的缓冲设计、螺纹进给量的控制、弹性补偿结构的搭配，从结构层面解决了玻璃与金属硬连接的常见失效问题，不需要额外定制特殊的加工件，所有零件都可以采用常规的机加工工艺生产，加工成本可控，装配流程简单，不需要专用的工装工具，普通的六角扳手就可以完成全部锁紧操作，适合批量装配的生产线使用。
