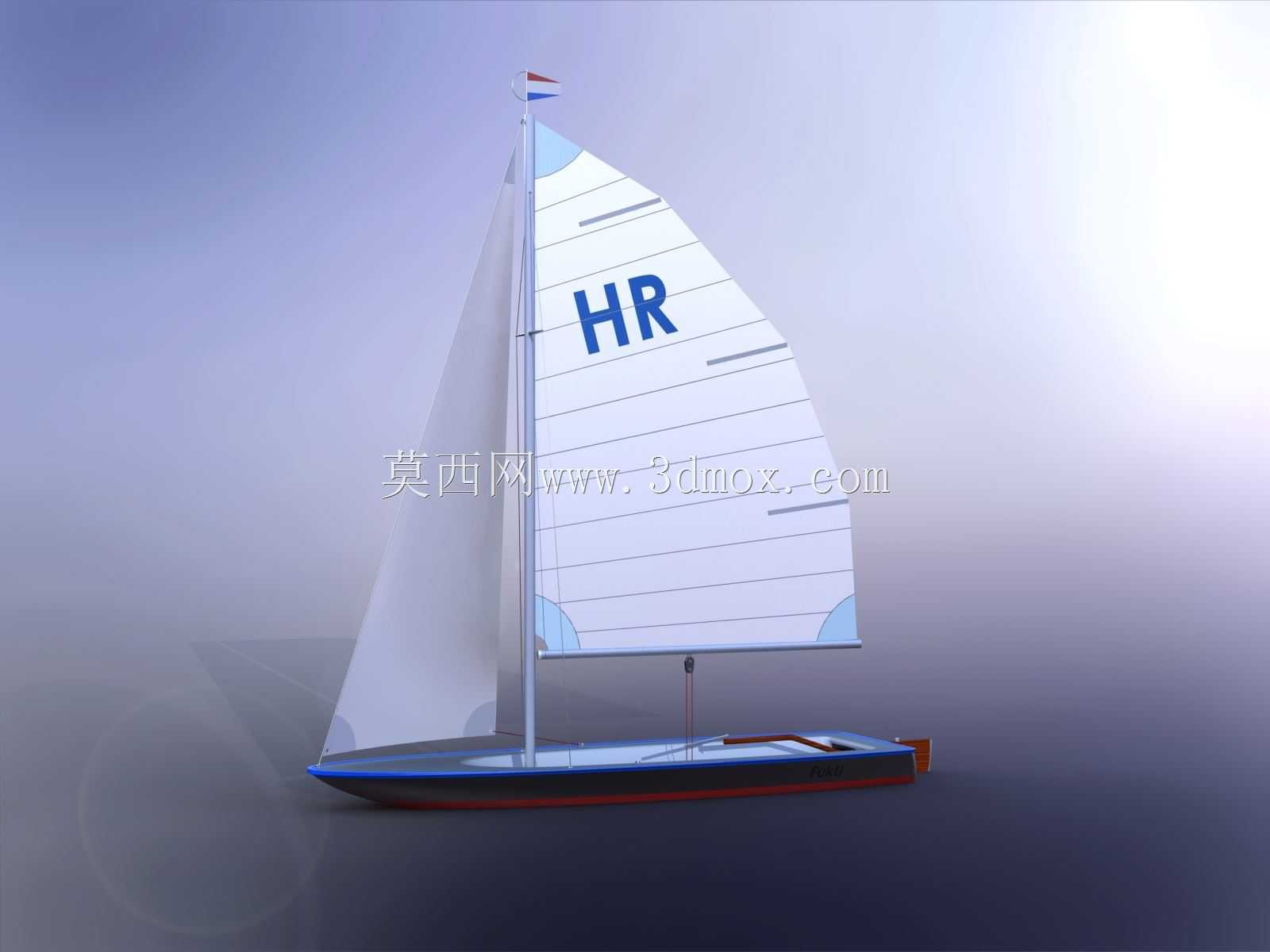

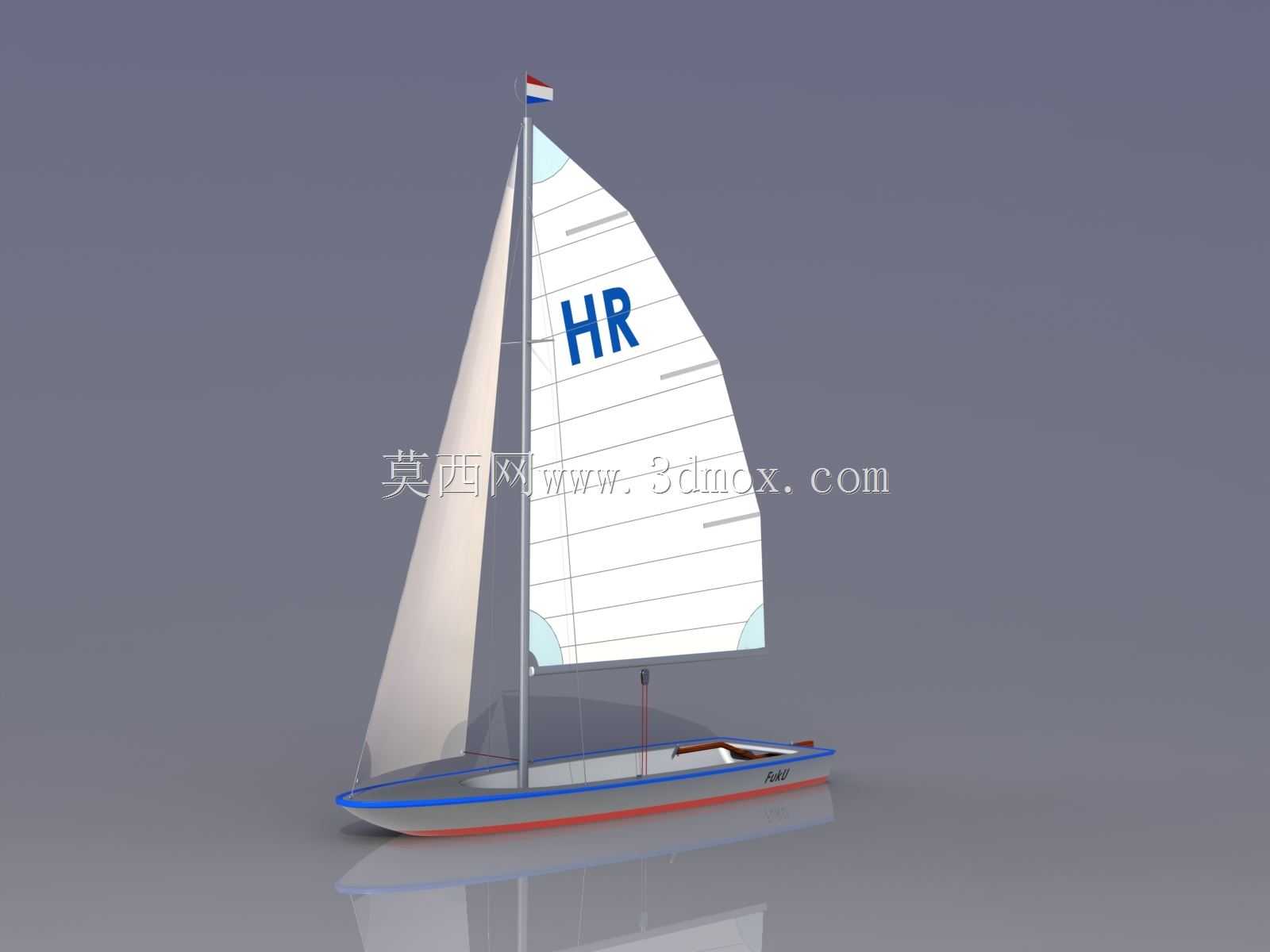

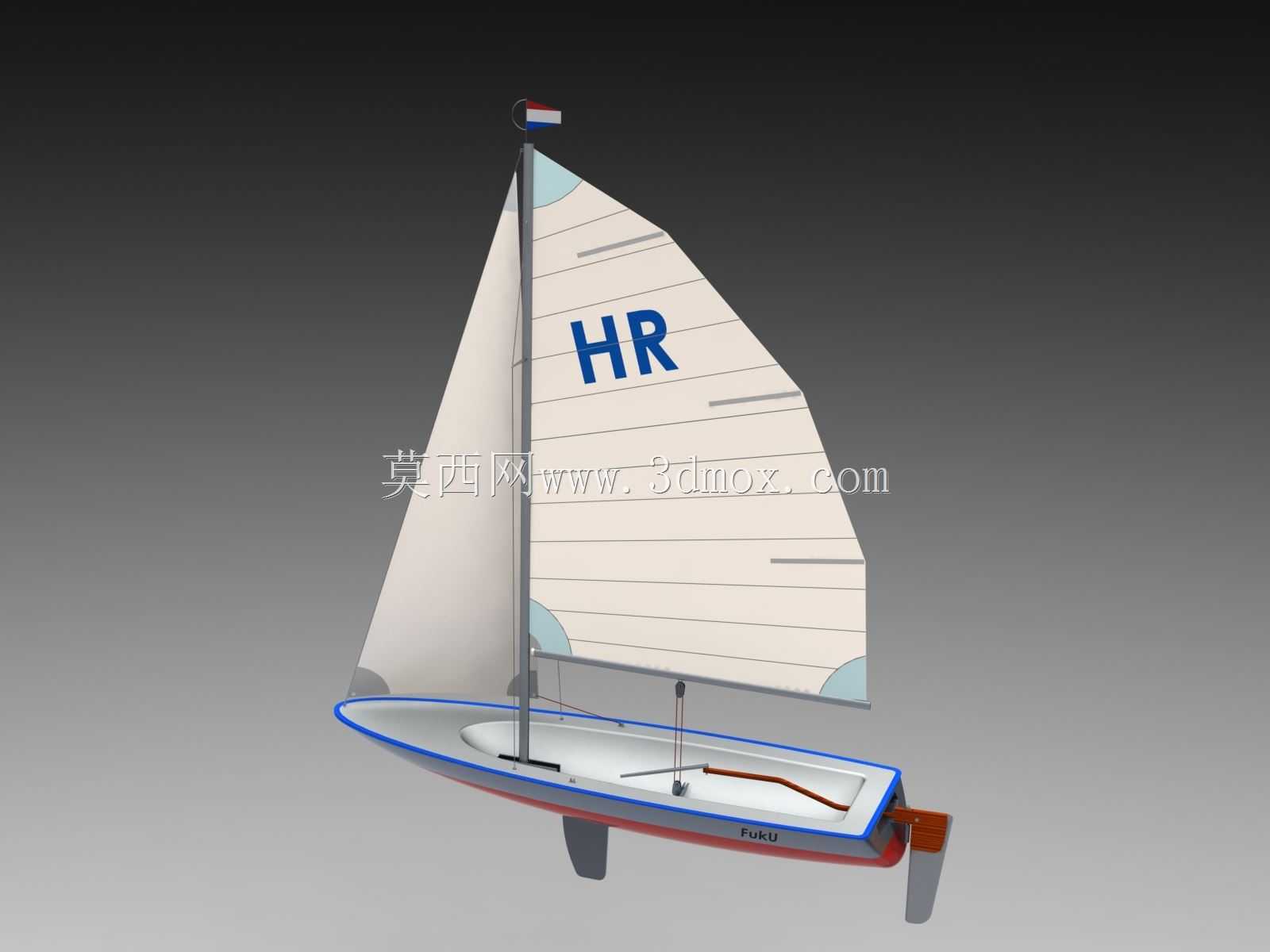

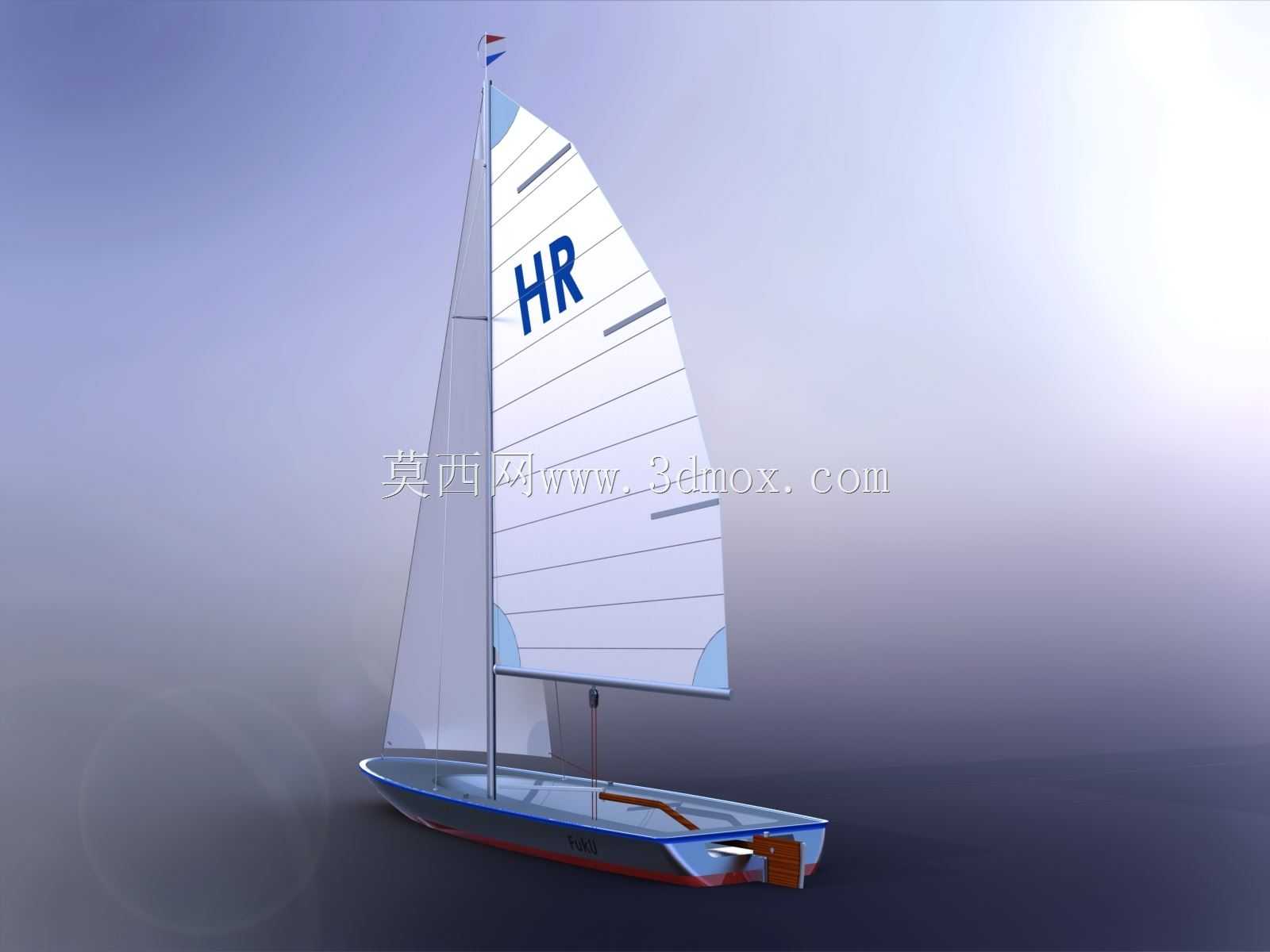

带HR标识的休闲单体小帆船结构设计

　　这款小型帆船的设计定位偏向近岸浅水区的休闲航行场景，整体采用单体稳向板船型架构，区别于大尺寸远洋帆船的复杂结构，该款船型的结构做了大量轻量化适配，船体总长度控制在4.2米范围内，船身最大宽度1.5米，空载状态下吃水深度仅0.3米，放下稳向板后最大吃水深度可达1.1米，既能够在水深不足半米的近岸浅滩区域航行，也能在放下稳向板后获得足够的侧向抗漂能力，适配内陆湖泊、平缓河道以及近岸平静海域的使用需求。从结构设计逻辑来看，整船的重量控制做了针对性优化，船体外壳采用夹层结构设计，外层为玻璃钢材质提供抗冲击与防水性能，中间夹层为轻质泡沫材料降低整体重量，内层做防滑耐磨处理，整船空载重量控制在75公斤以内，不需要大型吊装设备，

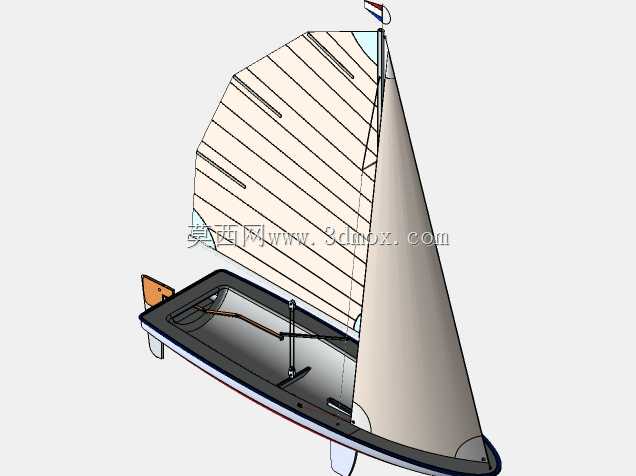

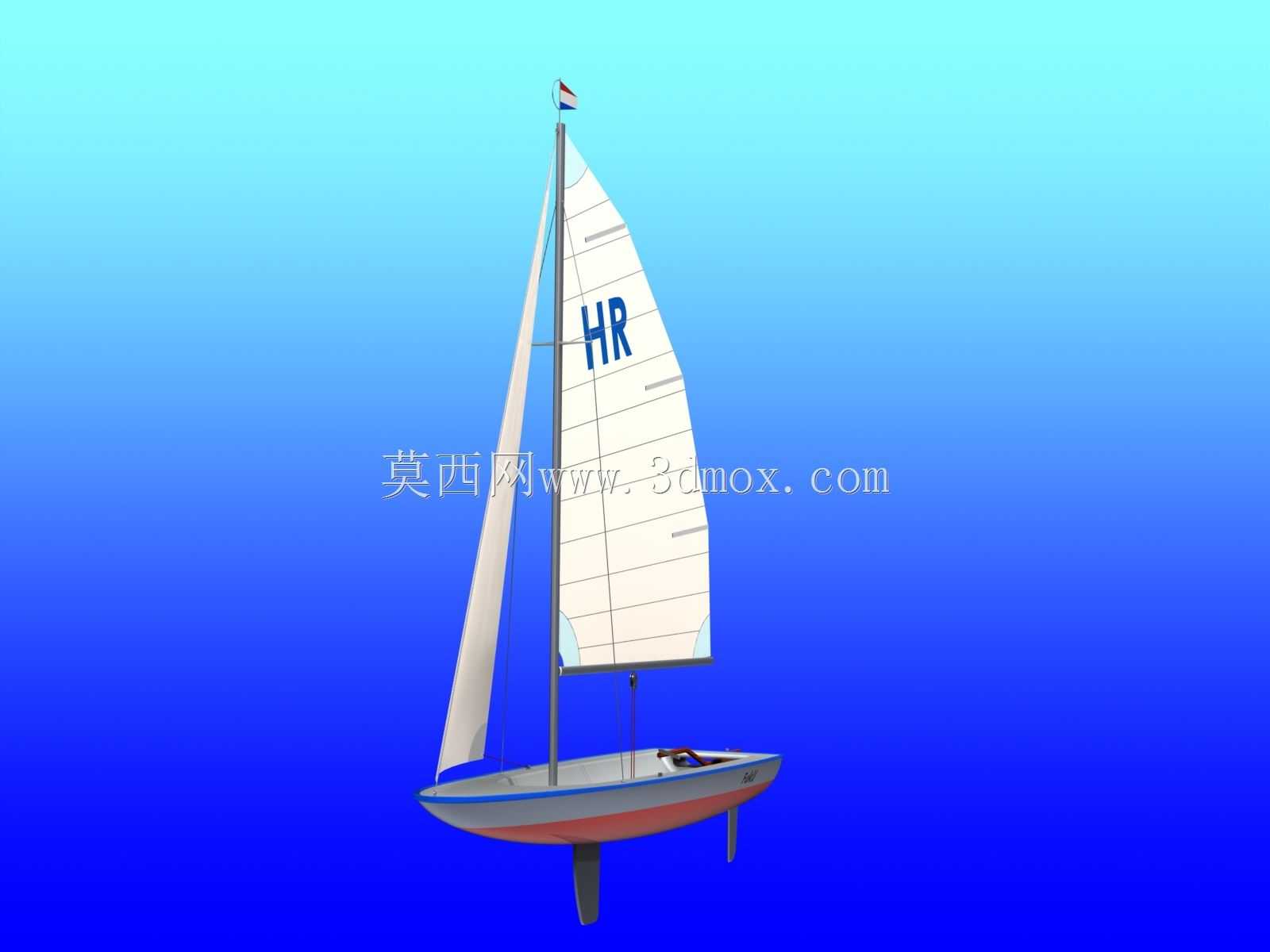

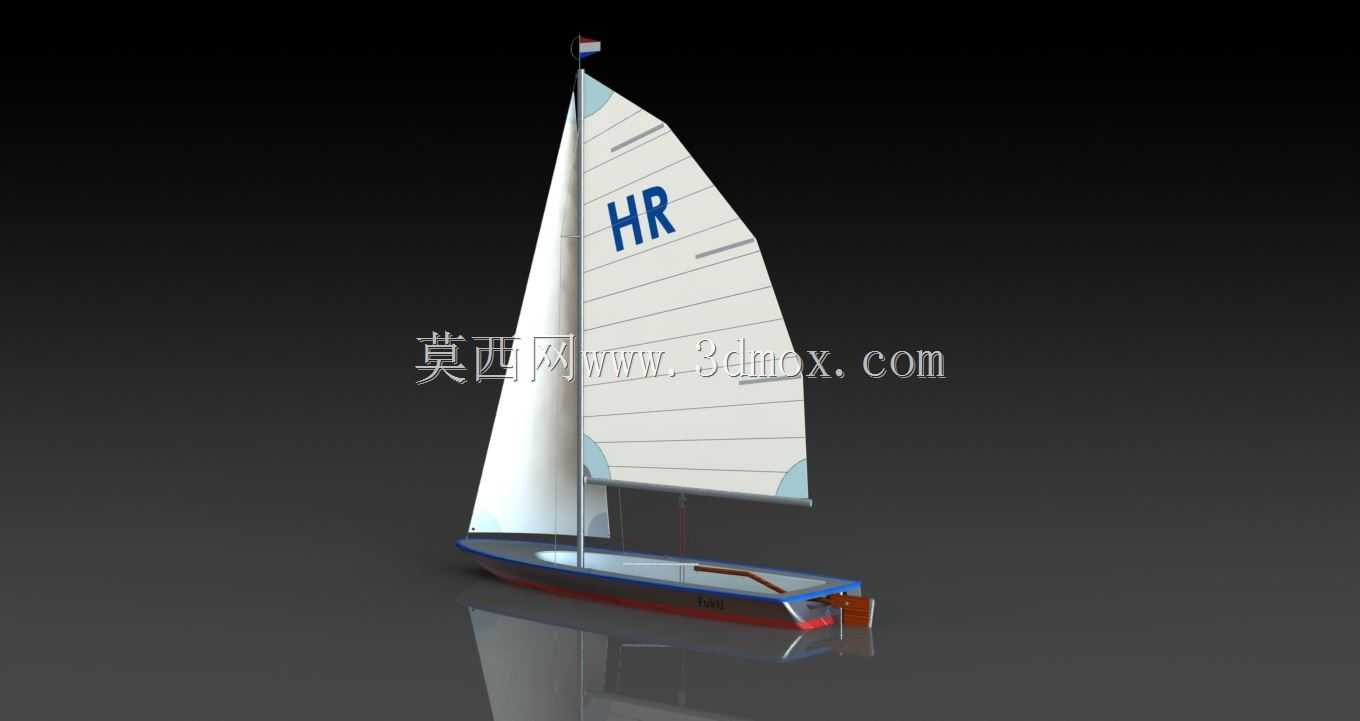

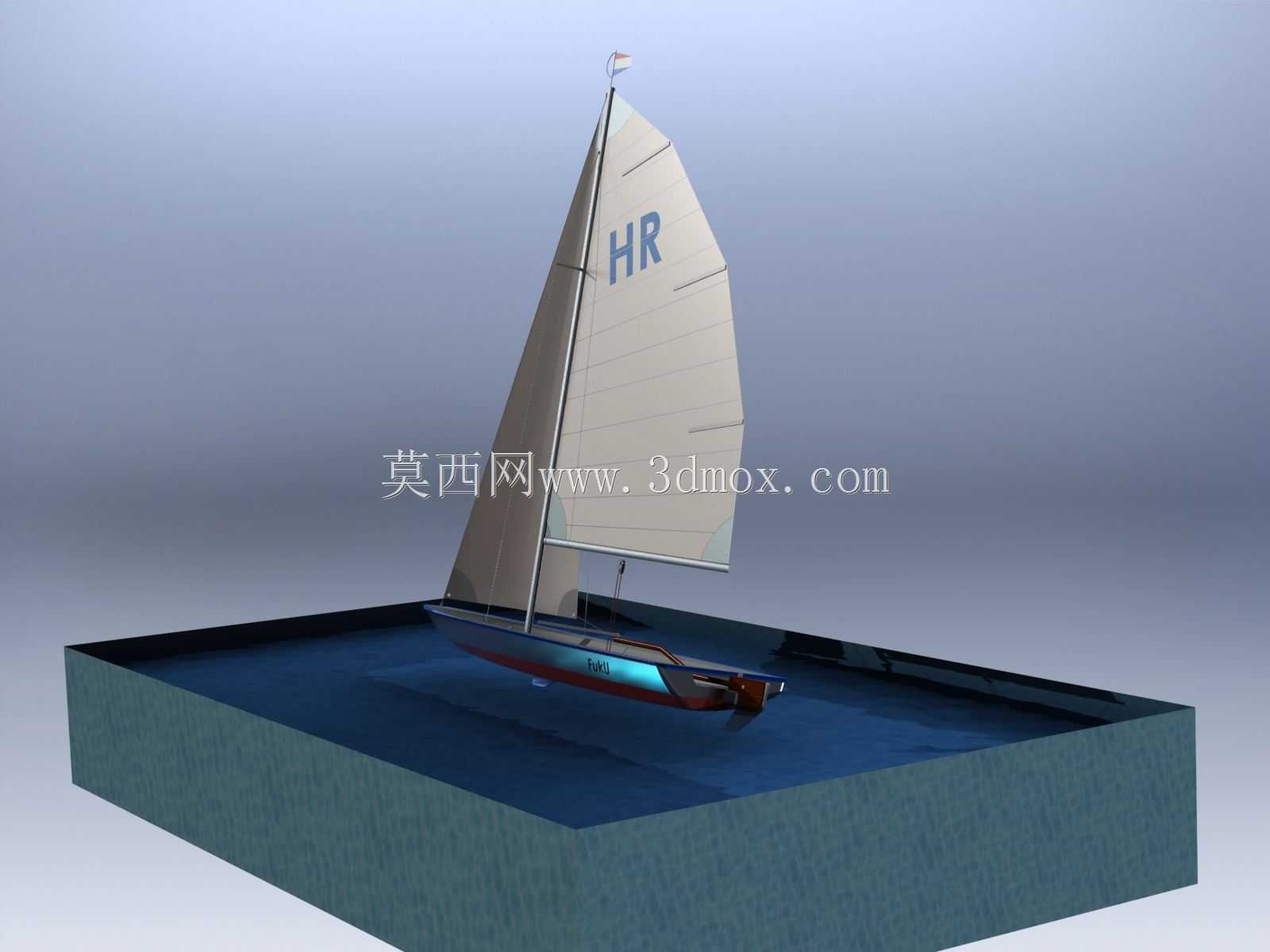

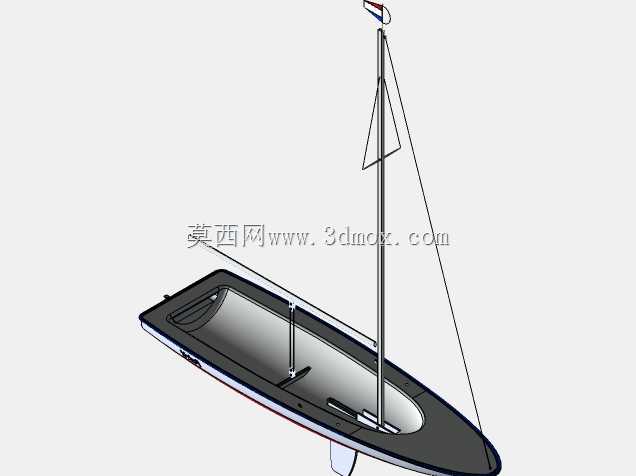

　　两到三名成年人即可完成搬运与下水操作，适配个人休闲使用、青少年帆船教学入门、企业团建水上活动等多种场景。船身的功能分区做了清晰划分，船艉区域设置了开放式操作位，预留了舵柄安装位与缭绳固定点，操作人员可以坐在船艉侧方通过舵柄控制航向，同时通过缭绳调整主帆角度；船身中部为乘员活动区，可容纳2-3名乘员乘坐，舱底做了自排水结构设计，航行过程中溅入舱内的水可以通过船艉的排水孔自动排出，不需要人工舀水操作，降低了休闲航行过程中的维护工作量。帆装部分采用单桅三角帆配置，桅杆高度为5.2米，采用铝合金材质制作，兼顾结构强度与轻量化需求，桅杆底部设置了快拆结构，不需要专业工具即可完成桅杆的竖立与放倒，方便车辆运输与岸边存放；主帆面积为7.8平方米，

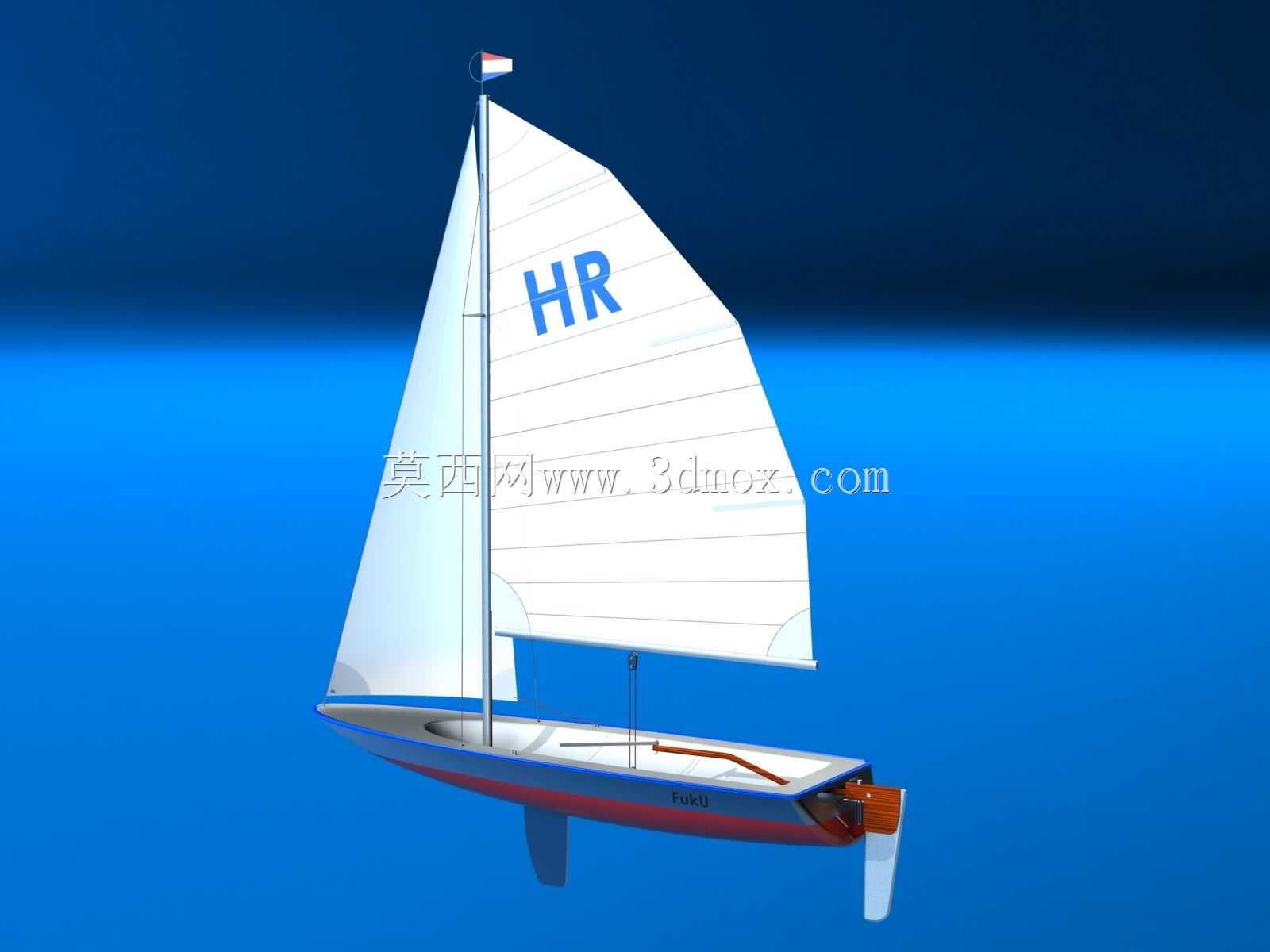

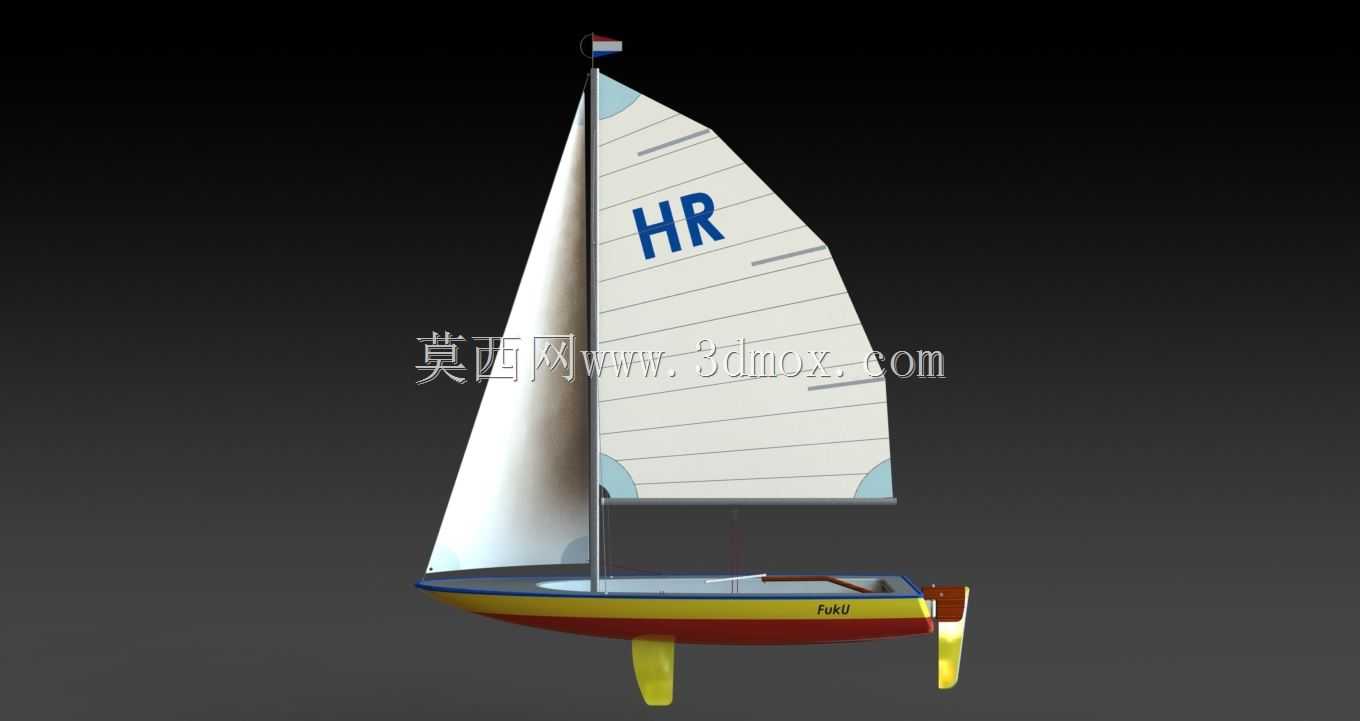

　　帆面设置了三道横向加强筋，帆角位置做了双层帆布加固，搭配金属帆扣与桅杆连接，可根据风力大小调整帆的张紧程度，在3-4级风的工况下可以达到6-8节的航行速度，风力超过5级时可以通过收帆降低受风面积，提升航行稳定性。稳向板与舵叶均采用可拆卸设计，稳向板安装在船身中部的稳向板槽内，可根据水深与航行需求上下调整，浅水区航行时可将稳向板完全提起，避免触底磕碰，舵叶安装在船艉的舵座上，采用插销式固定结构，发生碰撞时可以自动向上抬起，避免舵叶断裂损坏。船身的水线位置做了分色设计，水线以上为明黄色涂装，水线以下为红棕色涂装，既提升了船身在水面的辨识度，也方便使用者观察船只的吃水状态；帆面预留了自定义标识区域，可根据使用需求印刷不同的标识图案，

　　适配企业活动、品牌宣传等个性化使用场景。从安装边界来看，整船拆解后最长部件为船体本身，长度4.2米，可以固定在普通车顶行李架上进行公路运输，存放时只需要2米宽、5米长的平整场地即可，不需要专用的船坞存放空间，日常维护只需要定期检查帆面磨损情况、舵系连接销的紧固状态以及船体外壳的划痕情况，维护成本远低于大尺寸帆船。在实际使用场景中，这款帆船既可以作为个人水上休闲的载具，也可以作为帆船入门教学的训练用船，其简单的结构设计降低了操作门槛，没有帆船驾驶经验的使用者经过1-2小时的基础培训即可独立操作，同时稳向板船型的稳定性较好，正常航行工况下不容易发生侧翻，安全系数较高，适合非专业航海爱好者使用。
