科幻风格雷鸟3号运载火箭结构设计

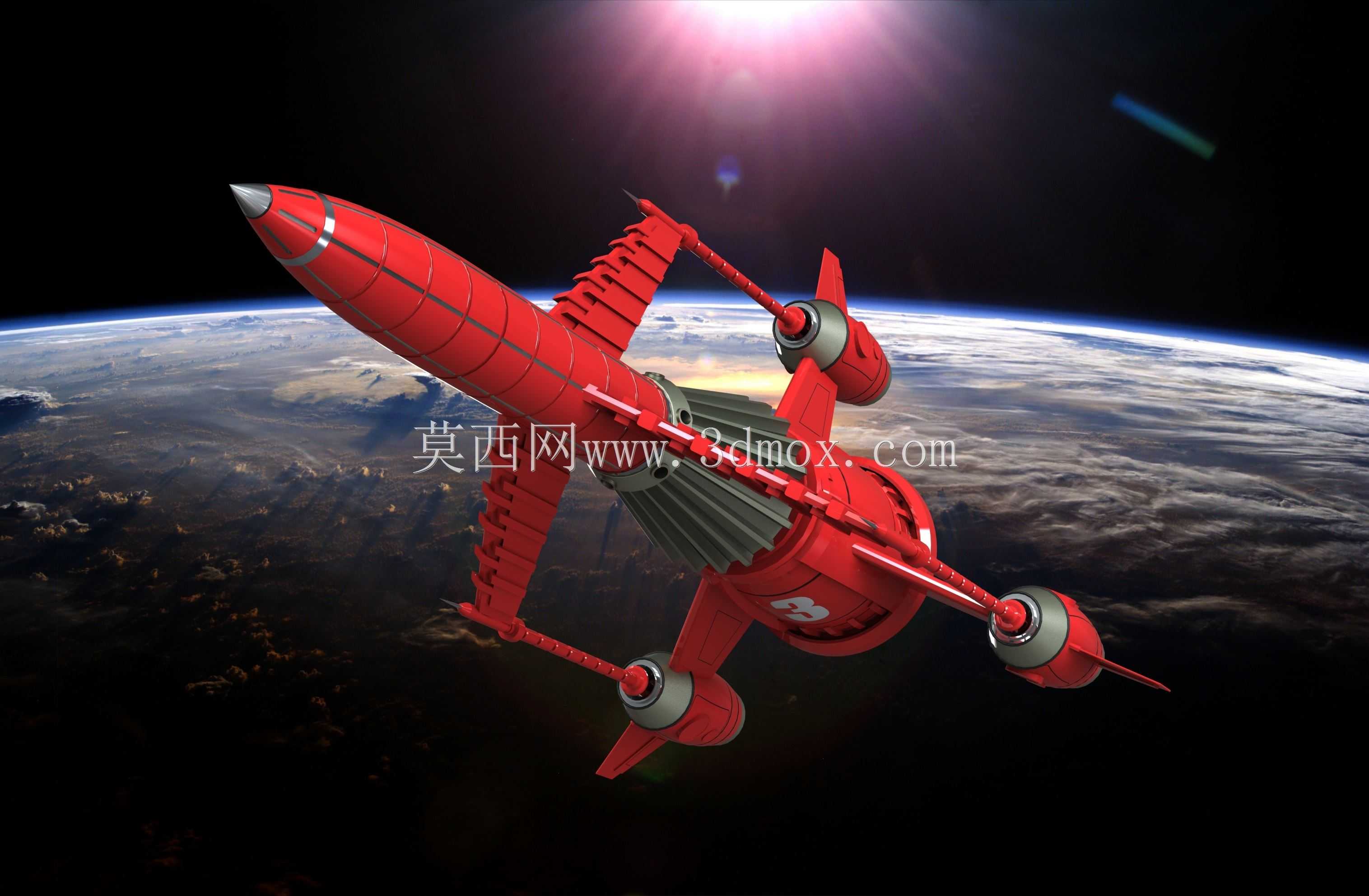

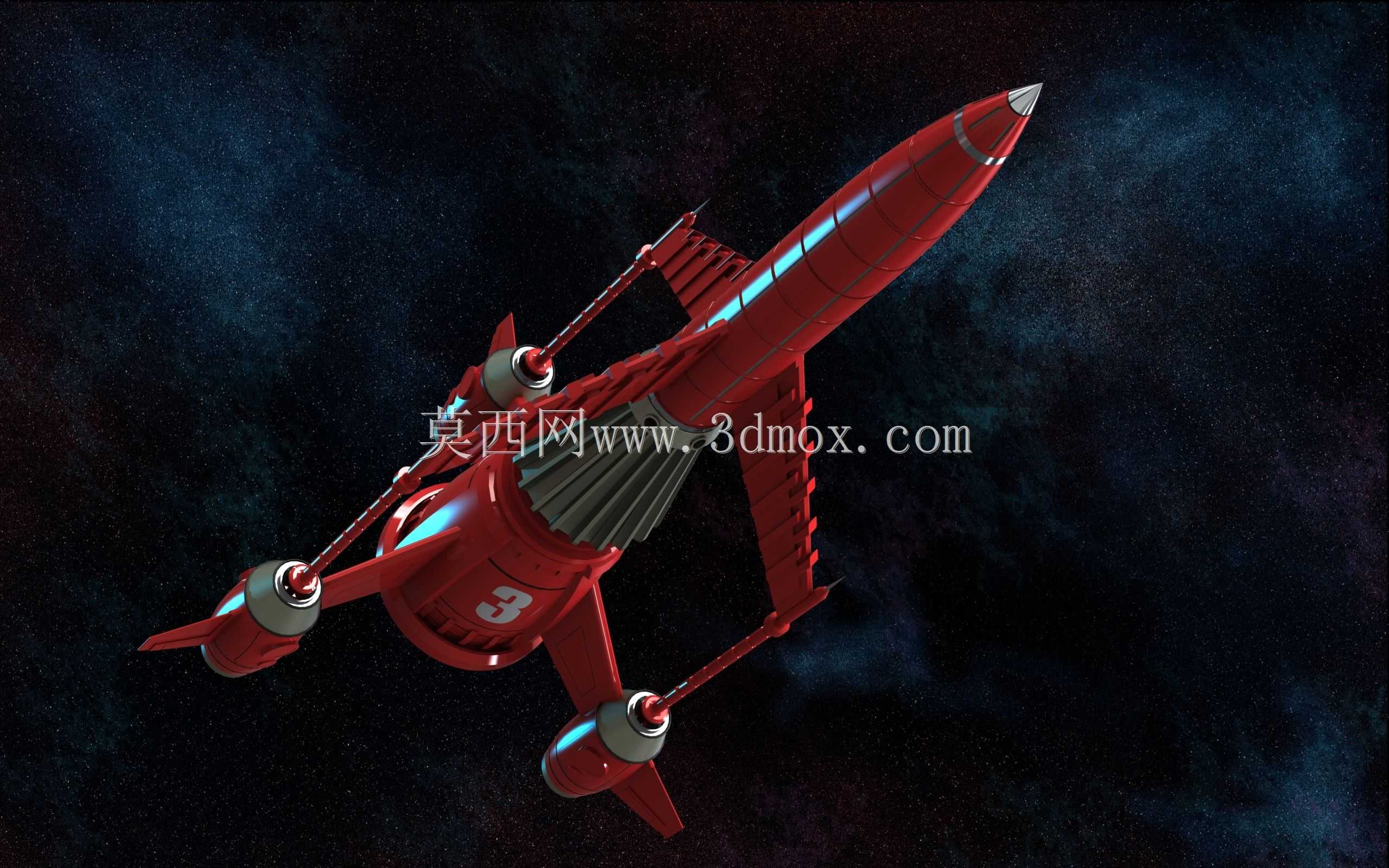

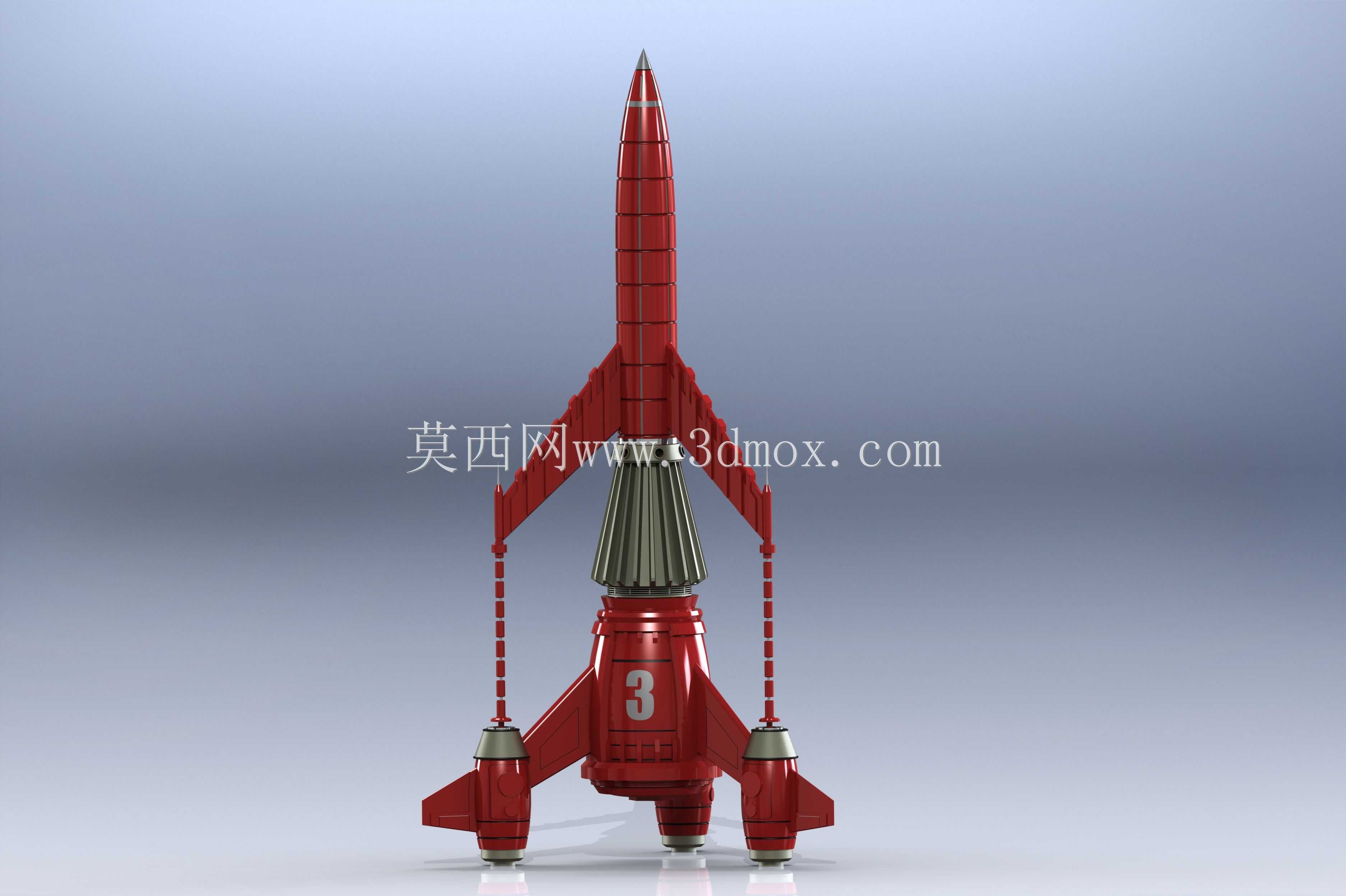

　　这款雷鸟3号的三维结构设计，核心围绕科幻航天运载场景的具象化落地展开，在结构逻辑上兼顾了展示类模型的装配合理性与虚构载具的功能合理性。从实际应用场景来看，该结构既可以作为航天科普展陈的实体缩比模型制作依据，也能为科幻题材影视、游戏的载具资产制作提供精准的结构参考，同时可作为机械结构教学中异形曲面装配、多部件同轴定位的典型练习案例。

　　从功能特性层面拆解，整体结构采用三级分段式承载逻辑，最上端的尖头整流罩部分做了等壁厚曲面设计，曲面母线经过三次样条曲线优化，保证尖头部分的气动外形流畅度，同时整流罩与箭体主段采用止口定位结构，方便拆分展示内部载荷舱空间，止口配合面预留了0.15mm的装配间隙，适配3D打印、树脂翻模等常见模型制作工艺的公差要求。中部主箭体是整个结构的核心承载段，外侧的四片尾翼采用对称式布局，每片尾翼与主箭体的连接位置都设计了嵌入式安装槽，安装槽深度为翼根厚度的三分之一，既保证翼片安装后的结构强度，也能在后期维护更换翼片时无需破坏主箭体结构。主箭体侧面的数字标识区域做了下沉0.2mm的凹槽设计，方便后期做标识分色处理时无需额外遮罩，直接在凹槽内填充色漆即可获得整齐的标识边界。

　　下部的助推段结构是整个设计的亮点部分，主箭体下方连接的主助推器与两侧对称分布的两个侧助推器，都采用了独立的模块化设计，每个助推器与主结构的连接都采用定位销加卡扣的双重固定结构，定位销保证同轴度精度，卡扣则实现无紧固件快速装配。助推器尾部的喷口部分做了栅格状散热结构的细节还原，栅格片的厚度统一设置为0.8mm，既保证细节辨识度，也避免薄壁结构在制作过程中出现断裂变形。连接主箭体与侧助推器的两根斜向支撑杆，采用等直径圆杆结构，杆体两端分别与主箭体凸台、侧助推器凸台做过盈配合连接，过盈量控制在0.1mm，装配后无需额外粘接即可保持结构稳定。

　　在设计思路上，整个结构全程遵循自上而下的建模逻辑，首先确定整体的高度方向基准轴，所有翼片、助推器、支撑杆的对称面都以该基准轴为中心做圆周阵列，保证整体结构的对称性，避免出现装配后重心偏移的问题。外形尺寸方面，整体装配完成后总高控制在420mm左右，最大翼展宽度为180mm，底部三个助推器的外接圆直径为120mm，这个尺寸边界刚好适配常规桌面展陈的空间要求，也匹配主流FDM3D打印机的成型仓尺寸，无需拆分打印即可完成单个部件的制作。安装边界上，底部三个助推器的端面都设计了直径5mm的平底安装孔，可直接配合通用亚克力展示支架的插销使用，安装孔深度为8mm，插销插入后可保证整体模型在倾斜15度的展示姿态下不会出现倾倒问题。

　　细节结构处理上，箭体表面的环形加强筋做了凸起0.3mm的设计，筋条宽度统一为1mm，沿箭体轴向等距分布，既还原了原作的外观细节，也能在薄壁箭体结构上起到提升径向刚度的作用，避免箭体在存放过程中出现受压凹陷的问题。助推器与箭体连接位置的过渡曲面做了G2连续处理，保证曲面过渡处没有明显的棱线，在渲染或者实体打磨后可获得流畅的光影效果。所有部件的棱角位置都做了R0.2mm的圆角处理，避免模型制作完成后出现锋利边角，同时也能减少3D打印过程中尖角位置的翘边问题。
