带侧支耳开槽圆筒连接结构件

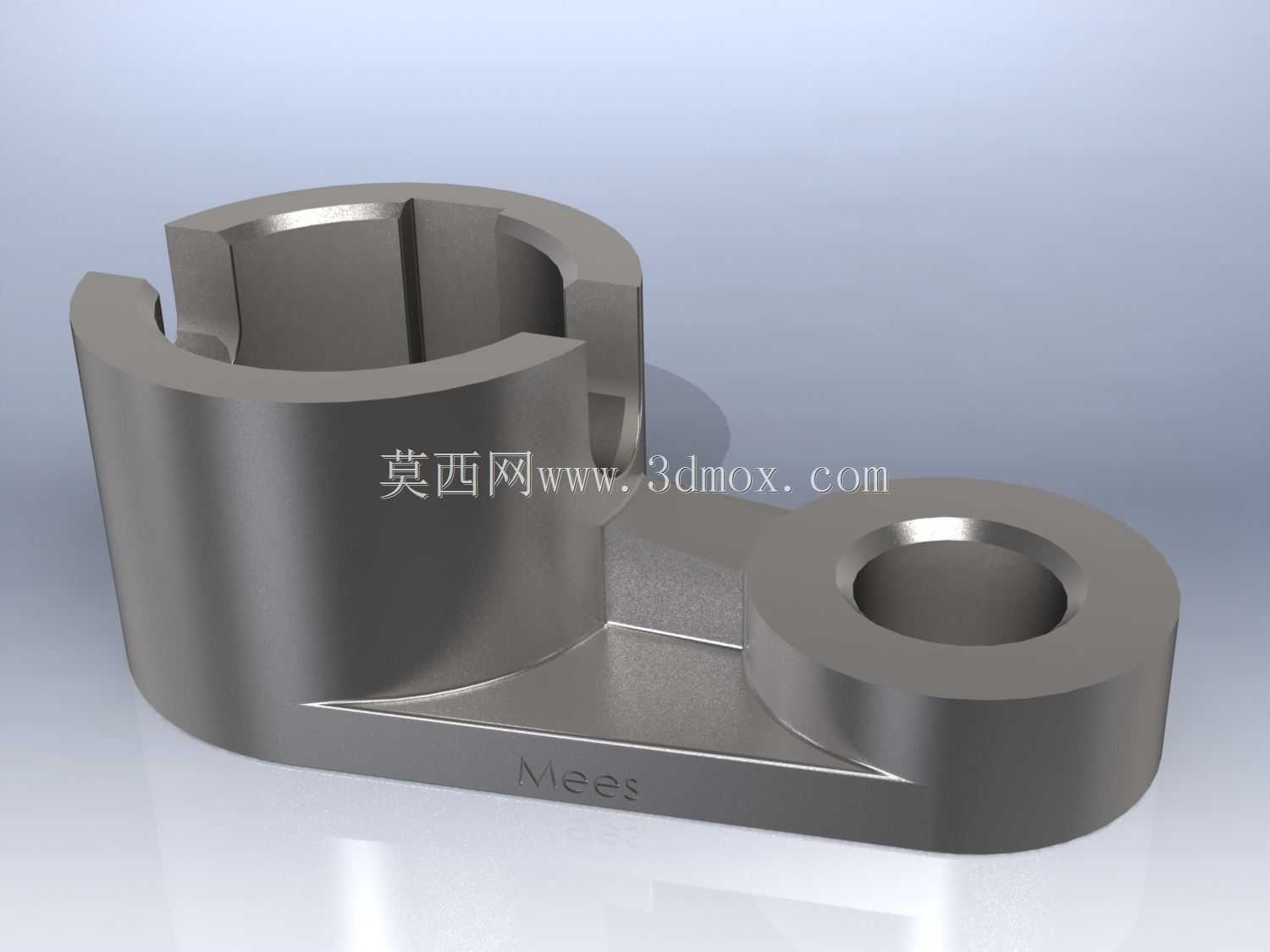

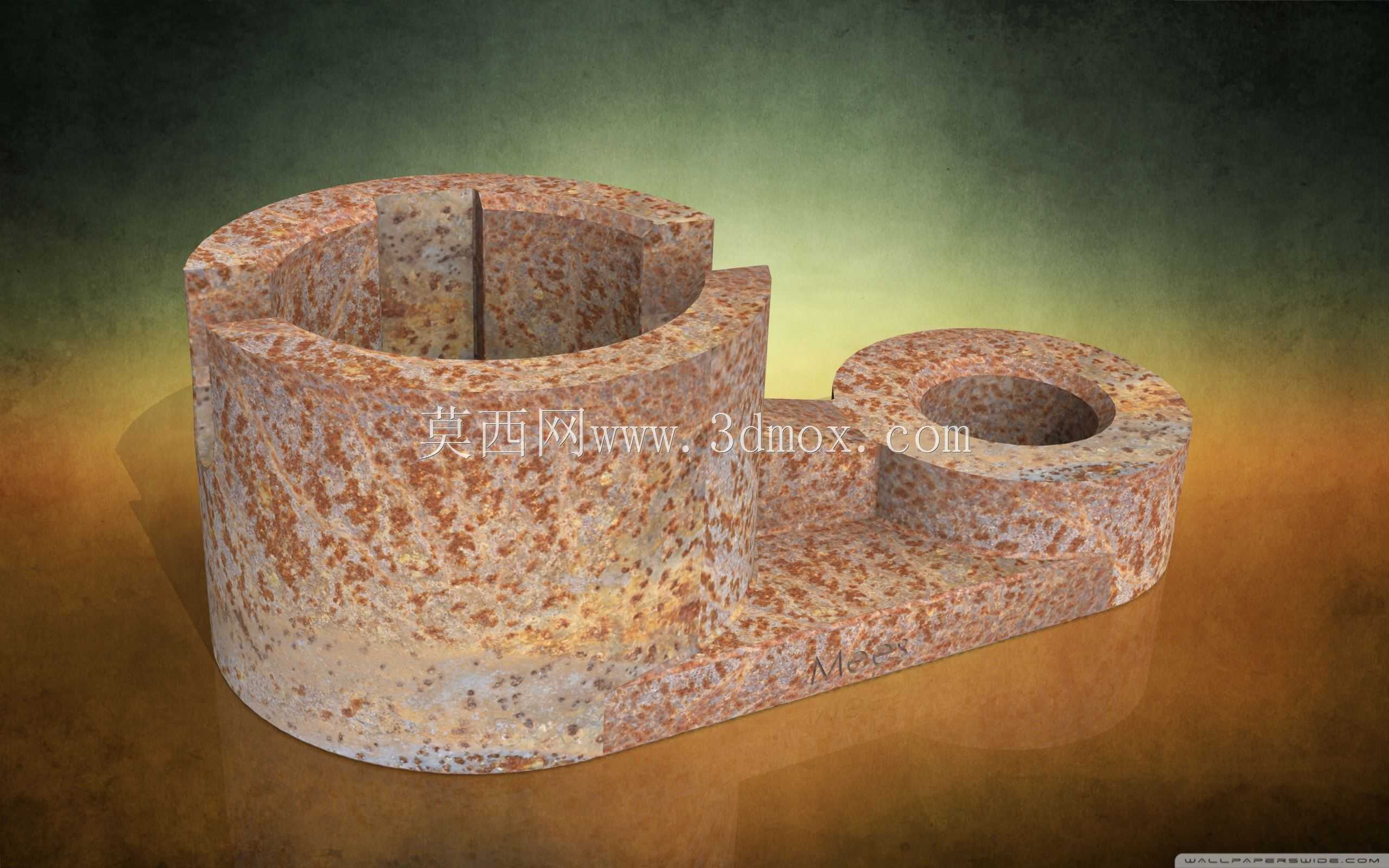

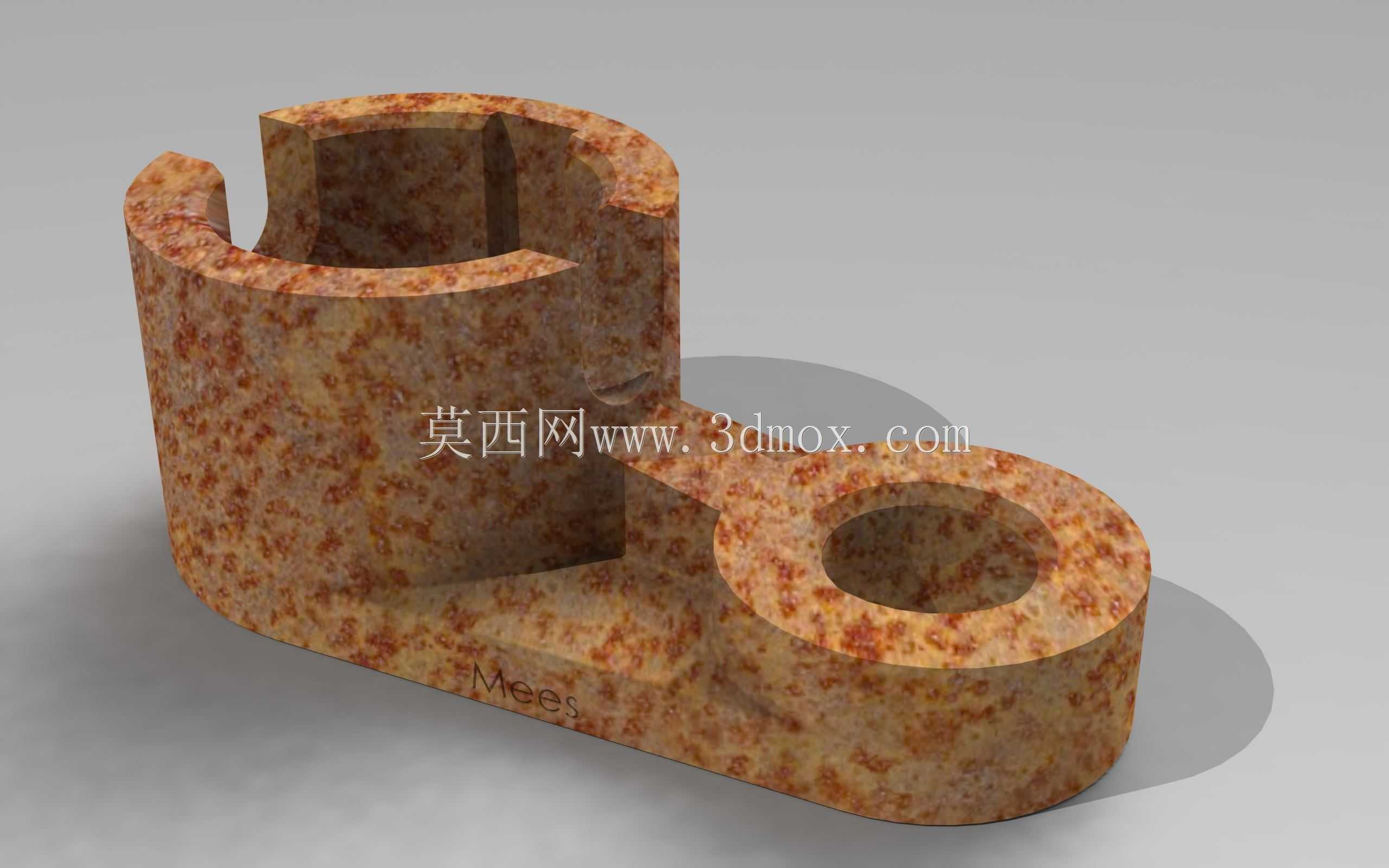

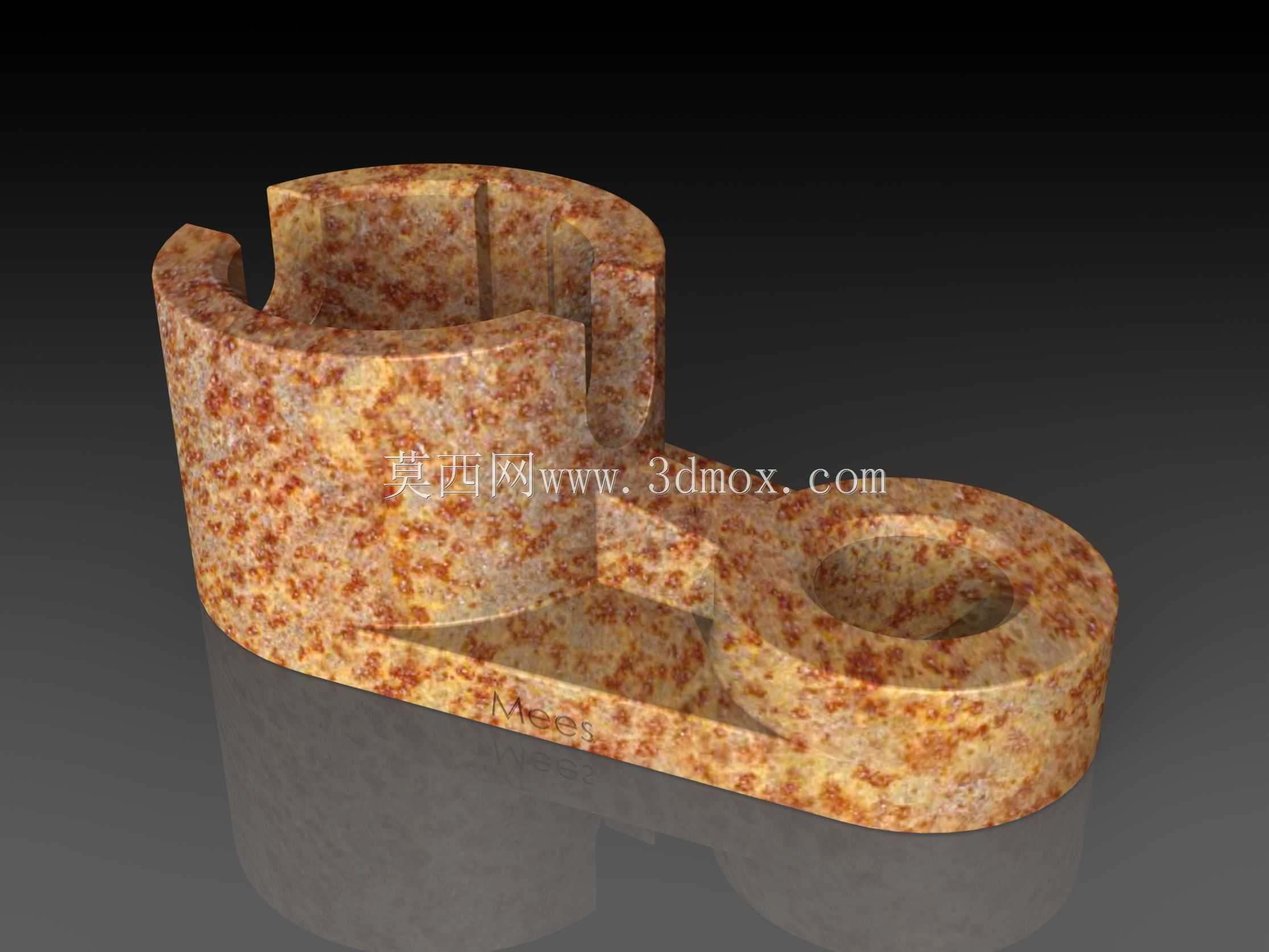

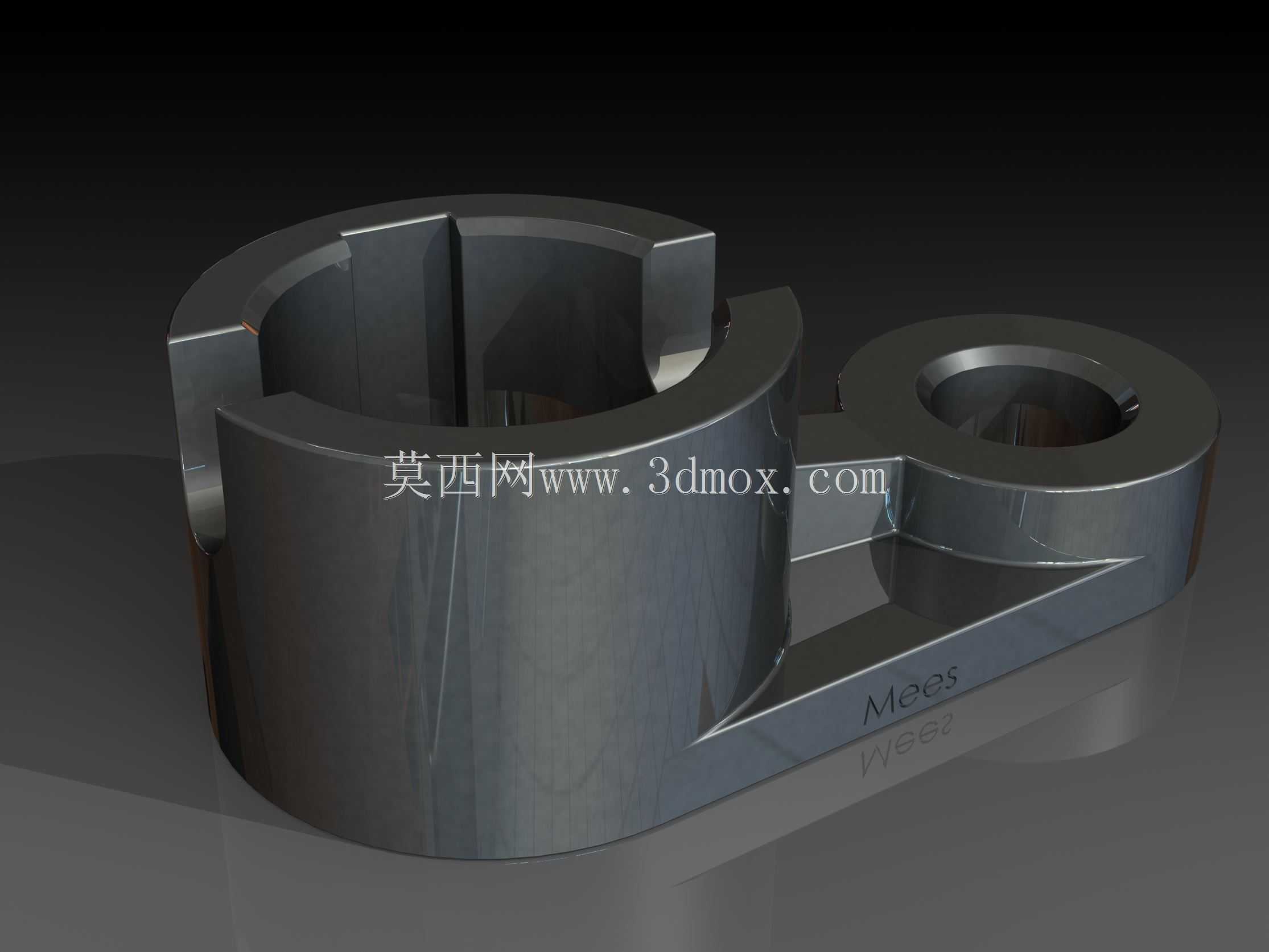

　　该结构件属于机械传动与定位系统中的配套连接件，常见于轻工自动化生产线的工位定位模块、小型工装夹具的锁紧单元以及流体管路的快装对接部位，核心作用是实现轴类零件与侧边安装基座的刚性衔接，同时通过开槽结构预留装配间隙补偿量，避免过定位导致的装配卡滞问题。从结构形态来看，主体为带轴向通槽的圆筒结构，圆筒侧壁开设的通槽沿轴向贯穿整个筒体高度，槽口宽度根据适配轴径的公差带设定，可在轴件插入时提供一定的弹性张紧余量，降低轴件与筒体内孔的配合精度要求，同时能在长期交变载荷作用下抵消部分应力集中，减少筒体开裂的失效风险。筒体侧边延伸出的带孔支耳与筒体为一体化成型结构，支耳上的同轴通孔用于穿装锁紧螺栓或定位销，可将整个结构件固定在相邻的安装基板上，

　　支耳与筒体衔接处做了渐变圆弧过渡处理，避免直角衔接带来的应力集中问题，提升结构件在受侧向拉力时的结构强度。设计过程中，筒体的内孔直径根据适配的光轴外径做基孔制间隙配合设定，间隙量控制在0.02mm-0.05mm区间，既保证轴件可顺利插入，又避免间隙过大导致的传动晃动；筒体的外壁厚度根据承载载荷计算，常规工况下壁厚不小于内孔直径的1/6，保证筒体在受径向挤压力时不会发生塑性变形。支耳的厚度与筒体壁厚保持一致，支耳上的安装孔中心距筒体轴线的距离根据安装空间设定，需保证螺栓穿装时扳手操作空间不小于15mm，避免安装时与周边结构发生干涉。安装边界方面，该结构件装配时需保证筒体轴线与适配轴件的轴线同轴度误差不超过0.03mm，

　　支耳的安装平面与安装基板的贴合度不低于85%，锁紧螺栓的预紧力根据材质强度设定，采用钢制材质时预紧力矩控制在8N·m-12N·m区间，避免预紧力过大导致支耳断裂或筒体变形。实际应用场景中，这类结构件可替代传统的分体式轴座与连接片组合零件，减少装配零件数量，降低装配工序的复杂度，在小型输送线的挡停机构、手动工装的快速锁紧模块、实验设备的调节轴定位单元中都有广泛应用，其一体化的结构设计相比分体式组件具备更好的刚性，装配后整体的位置精度保持性更强，长期运行后不会出现分体组件常见的连接松动、位置偏移问题。结构表面做了发黑防锈处理，可适应常规车间的潮湿工况，不会轻易出现锈蚀卡滞的问题，筒体的内孔与支耳安装孔的加工精度均达到IT7级，可满足多数中低速传动场景的精度要求，无需额外做精加工处理即可直接投入装配使用。
