可吊装移动玻璃幕墙样品展示单元结构

　　做建筑幕墙项目对接的时候，不少同行都遇到过方案沟通的痛点：拿着色卡、小块玻璃样块给甲方讲单玻、双玻、三玻的配置差异，讲幕墙的透光率、层间色差、夜间内透效果，甲方很难建立直观认知，尤其是公建项目的业主方，往往需要看到真实尺寸的玻璃安装完成效果，才能敲定最终的选型。这套可移动的玻璃展示单元，就是针对这类场景做的落地化结构设计，解决了传统固定样板墙无法周转、更换样品效率低、无法适配多场景展示的问题。

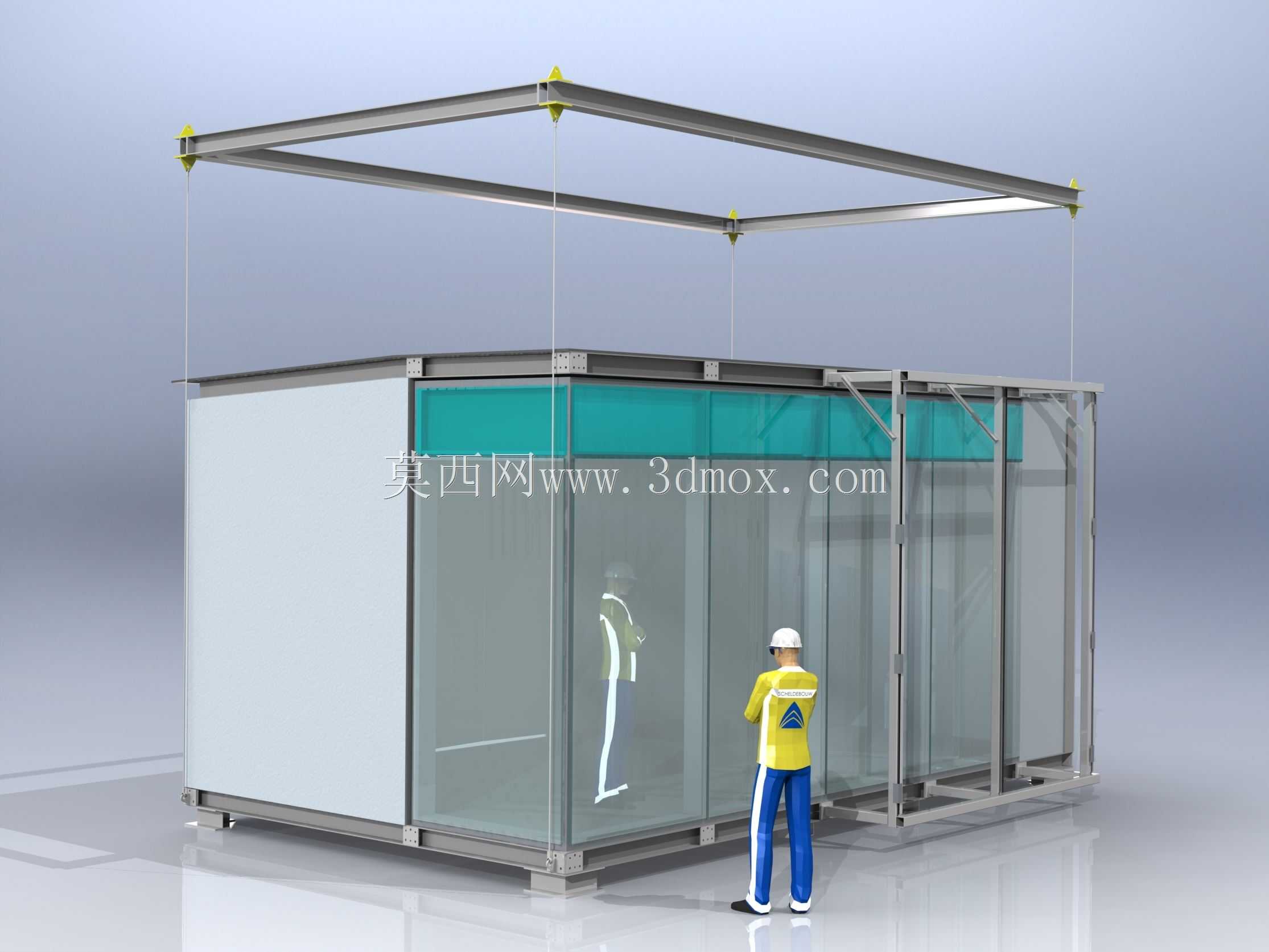

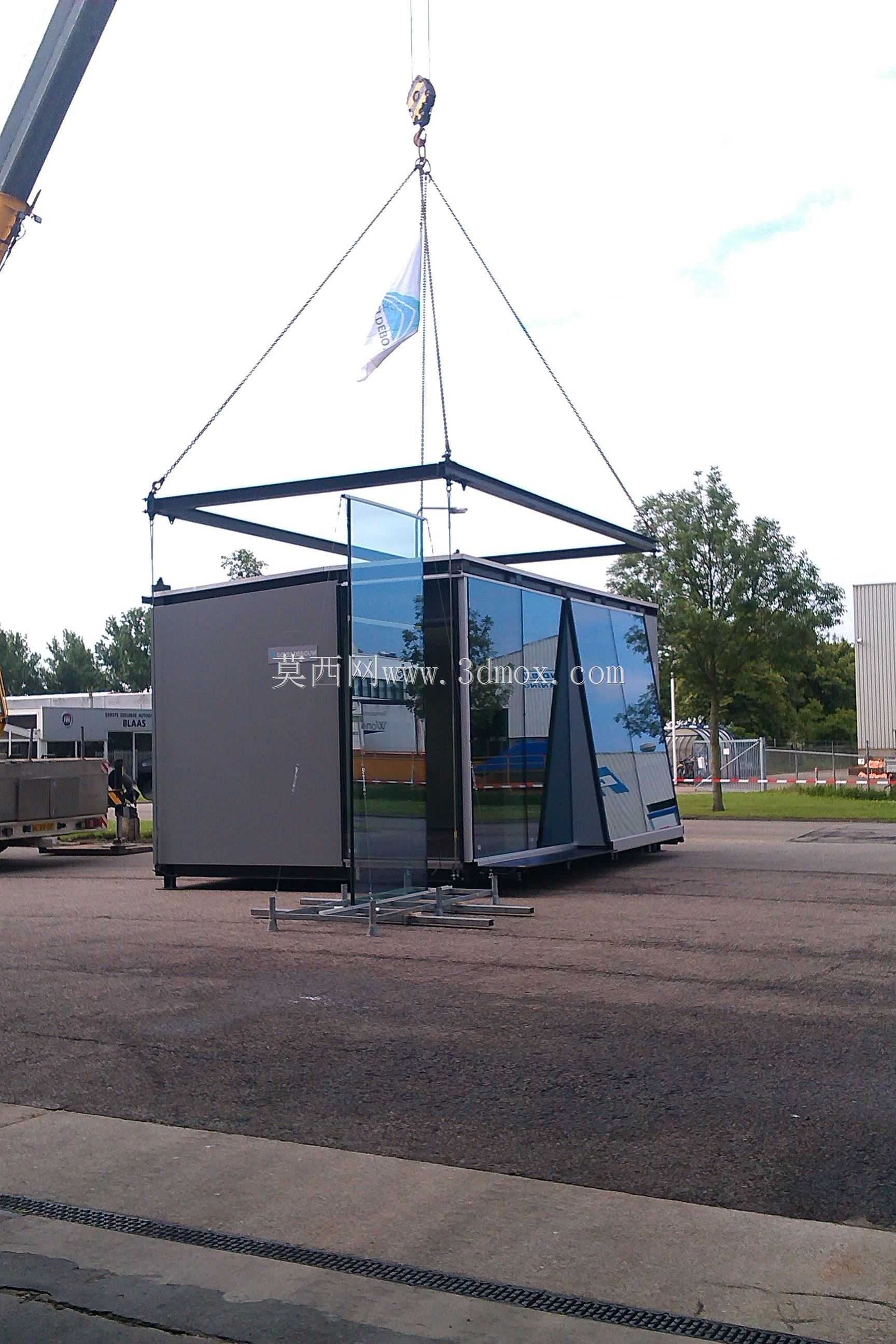

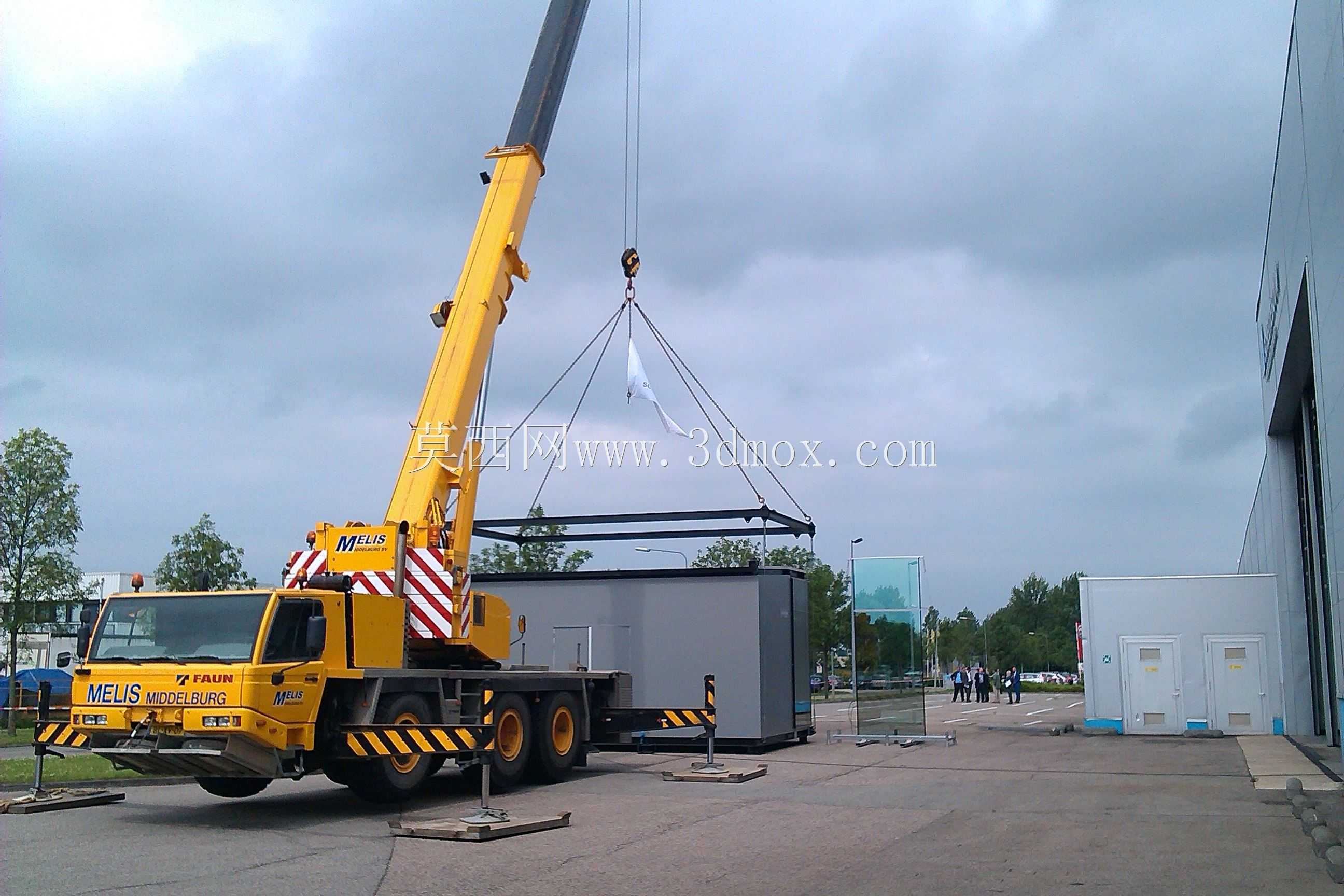

　　从结构逻辑来看，整套单元采用分体式框架设计，顶部设置独立的吊装受力框架，通过四根垂直吊索与下方的玻璃安装底座框架连接，吊装框架的四个角点预留标准吊点，适配常规移动式起重机的吊具挂载需求，不需要额外制作吊装工装，就能将整套展示单元整体吊运转移，不管是在厂区展厅、项目现场临时展点，还是行业展会现场，都能快速完成转场布置。下方的玻璃安装底座采用标准化的铝型材框架拼接结构，预留了可快速拆装的子框架安装位，不需要对主框架做切割、焊接改动，就能更换不同厚度、不同配置的玻璃样品，单块玻璃的更换作业两个人配合就能在半小时内完成，不需要动用大型吊装设备，日常更换展示样品的效率很高。

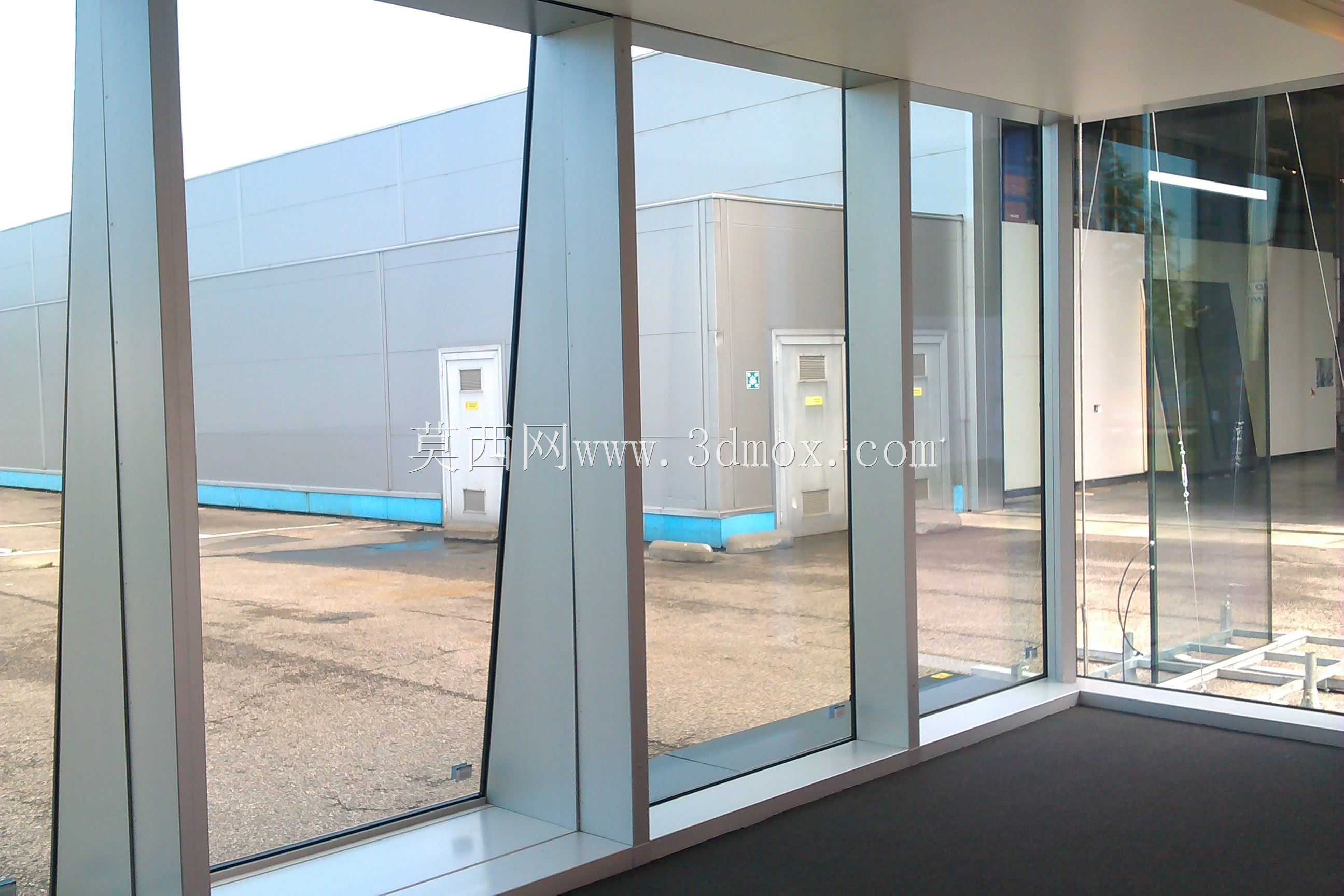

　　考虑到不同场景的展示需求，框架结构预留了内部照明的安装走线空间，在展示Low-E玻璃、夹胶玻璃这类有特殊光学性能的产品时，可以在框架内部加装照明模组，模拟建筑室内的光线环境，还原夜间玻璃幕墙的内透效果，解决了户外夜间展示、室内展厅光线不足时，玻璃样品的视觉效果和实际建筑安装效果偏差过大的问题。框架的侧边预留了不同幕墙结构的安装接口，除了常规的明框玻璃安装位，还可以适配隐框幕墙、半隐框幕墙的子框架安装，能够同时展示不同的幕墙龙骨连接方式，给甲方做方案讲解的时候，可以直观对比不同幕墙结构的外观差异、拼接缝隙处理效果。

　　从安装边界来看，整套展示单元的底座框架采用调平地脚设计，不需要对放置地面做硬化、预埋处理，只要是平整的硬化地面，调整四个地脚的高度就能让框架保持水平，避免玻璃安装后出现受力不均导致的自爆风险。顶部吊装框架的受力经过核算，满载三层玻璃样品的情况下，吊点的受力冗余系数满足常规吊装作业的安全要求，吊运过程中框架的形变量控制在允许范围内，不会出现玻璃挤压破损的问题。整套单元的外围尺寸适配常规货运车辆的装载边界，转场运输的时候不需要做超限运输申报，普通的厢式货车就能完成整套装载，大幅降低了跨区域展示的运输成本。

　　在实际项目应用中，这套展示单元除了用于玻璃产品的选型展示，还可以作为幕墙施工前的工艺样板，在项目现场搭建后，用来给施工班组做技术交底，明确玻璃安装的密封工艺、龙骨连接精度要求，比纸质的技术交底文件更直观，能有效减少施工过程中的工艺偏差。框架的所有连接节点都采用可拆卸的螺栓连接，没有焊接固定的部位，长期使用过程中如果出现局部型材磨损、变形，只需要更换对应的型材段就能完成维修，不需要整体更换框架，后期的维护成本很低。考虑到户外展示的耐候性需求，框架的金属表面都做了对应的防腐处理，在户外长期放置也不会出现锈蚀掉漆的问题，能够适配不同地区的户外展示环境。
