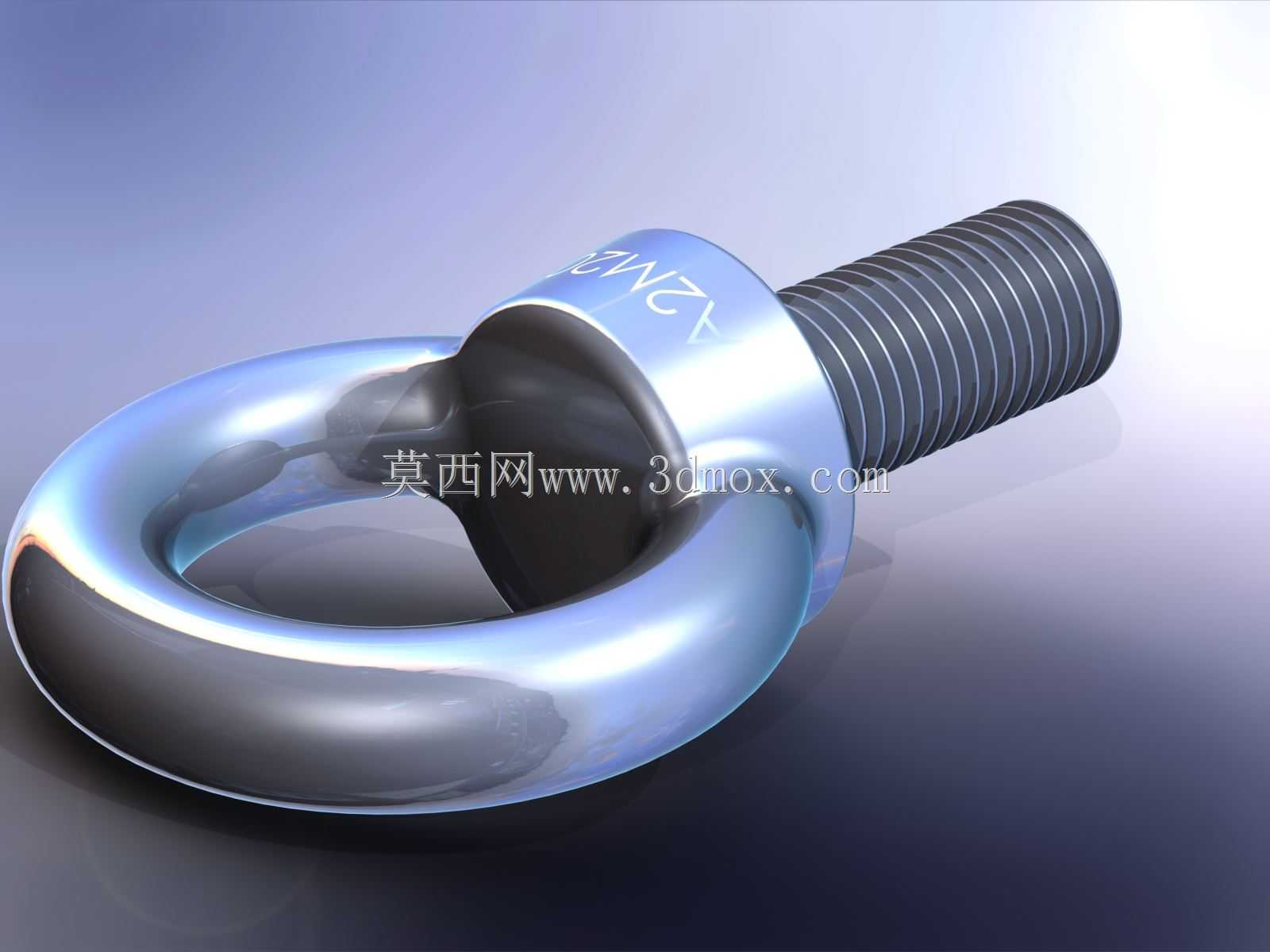

M20规格起重吊环螺栓结构设计

　　在重型设备吊装、模具转运、钢结构安装、生产线工位工件移位这类需要频繁起吊重物的作业场景里，吊环螺栓是最常用的可拆卸式吊点连接件，M20规格的吊环螺栓适配多数中型载荷的吊装需求，既不会因为规格过小导致承载冗余不足，也不会因为规格过大造成安装空间浪费、连接件重量冗余的问题。做这个零件的三维建模时，首先要捋清楚实际工况里的受力逻辑：吊环部分在起吊时会承受来自吊索的斜向拉力、垂直拉力，甚至在起吊晃动时的瞬时冲击载荷，螺纹段则要和被吊工件的内螺纹孔紧密配合，把吊环承受的载荷均匀传递到被吊工件的基体上，不能出现应力集中导致的螺纹滑牙、吊环变形断裂的风险。

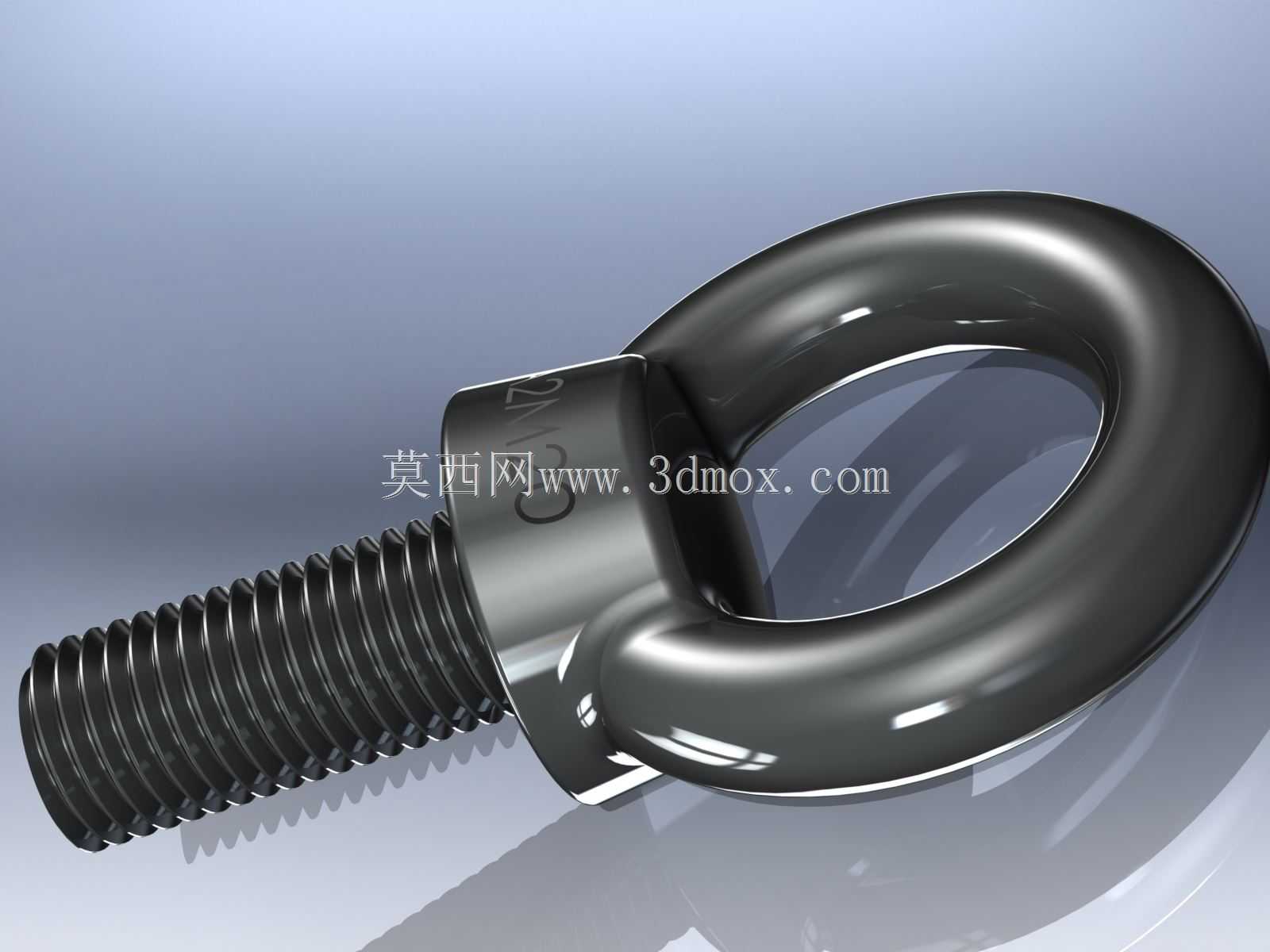

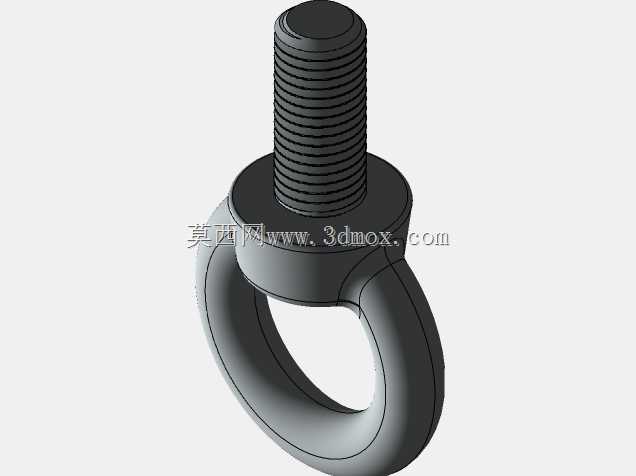

　　建模过程中，环形吊耳的过渡圆角是设计重点，不能做直角过渡，直角位置在受拉时会产生极大的应力集中，实际使用中很容易从根部断裂，所以环体和下方螺杆衔接的台肩位置，要做足够大的圆弧过渡，让载荷能顺畅从环体传递到螺杆段。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺距2.5mm，螺纹有效长度要匹配常规M20螺纹孔的攻丝深度，安装时要保证螺杆完全拧入工件，台肩面和工件安装面完全贴合，不能出现半牙啮合的情况，否则会大幅降低承载能力。台肩部分的直径要比螺纹大径大出足够尺寸，一方面在拧紧时可以作为承压面分散压力，避免工件表面被压溃，另一方面也能对吊环部分起到结构加强的作用，防止环体受侧向力时从螺杆根部弯折。

　　从安装边界来看，M20吊环螺栓适配的工件内螺纹孔，攻丝深度至少要达到螺纹直径的1.5倍，也就是30mm以上，才能保证足够的啮合强度，安装面要加工平整，不能有凸起、焊渣或者倾斜面，否则台肩贴合不牢，起吊时会产生附加弯矩，大幅提升断裂风险。环形吊耳的内孔尺寸要适配常规直径的卸扣、钢丝绳吊索，不能过小导致吊索无法穿入，也不能过大导致环体本身的有效承载截面被削弱，环体的截面采用圆形截面，相比矩形截面在承受各个方向的拉力时受力更均匀，不会出现某一个方向截面抗弯能力不足的问题。

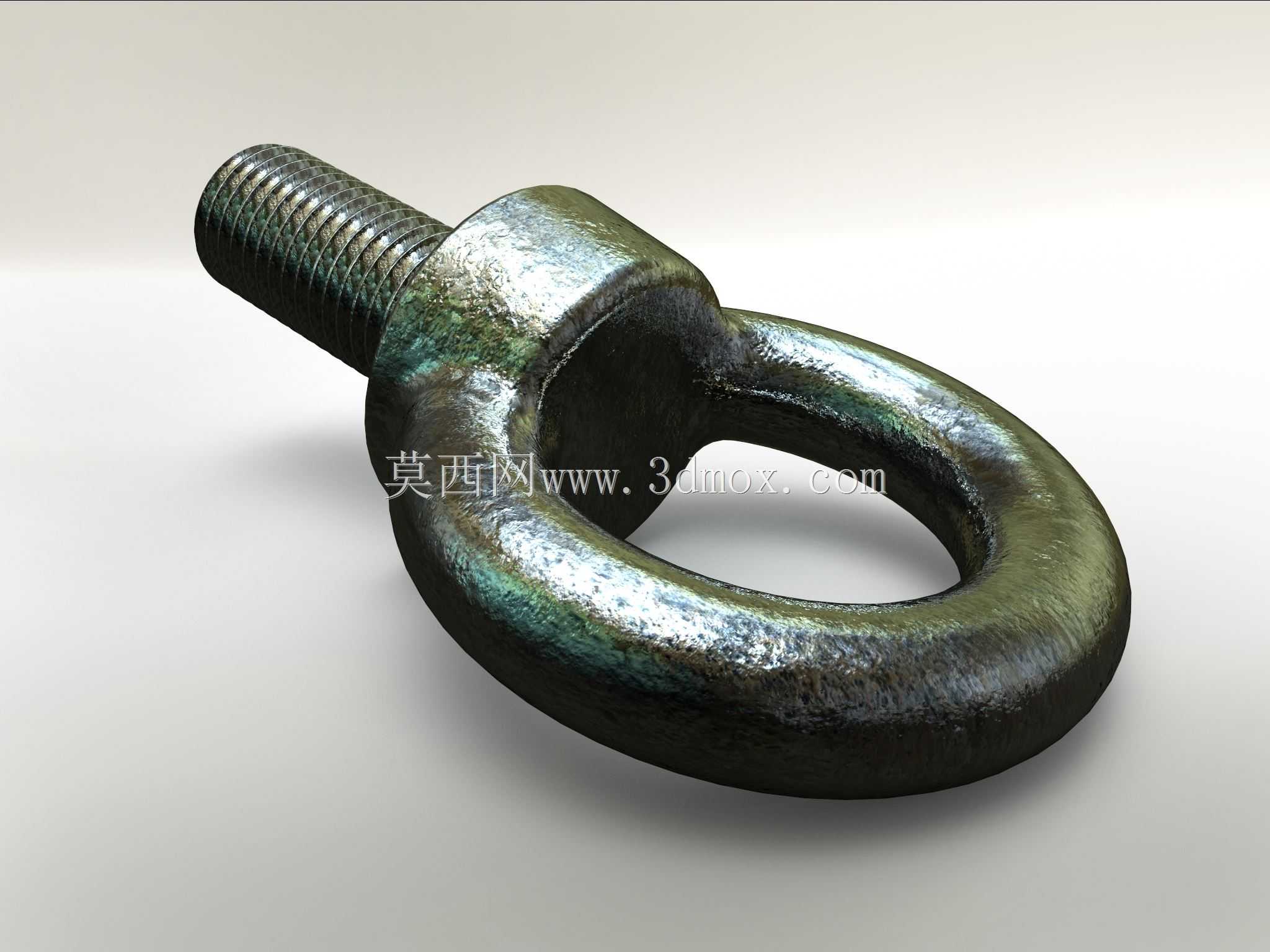

　　实际使用场景里，这类吊环螺栓经常被安装在注塑模具、冲压模具的模板侧面，用于模具在机床上的安装吊运，也会被安装在焊接工装、重型机架的顶部作为固定吊点，部分中小型设备的机身上也会预装这类吊环螺栓，方便设备进场安装时的吊装作业。建模时要注意螺纹收尾部分的处理，不能让螺纹直接延伸到台肩位置，要留出足够的退刀长度，既符合实际加工的工艺要求，也能避免螺纹最末端的不完整牙型和台肩衔接位置产生应力集中。环体的表面在实际生产中一般会做发黑或者镀锌处理，提升防锈能力，建模时的圆角过渡要均匀流畅，不能出现曲面褶皱、曲率突变的问题，否则后续做有限元受力分析时，会在曲面缺陷位置出现虚假的应力集中点，影响分析结果的准确性。

　　很多新手设计这类吊具零件时，容易忽略吊环的受力方向，默认吊环只能承受垂直方向的拉力，实际上在双点吊装、四点吊装的场景里，吊索和垂直方向会存在一定的夹角，这时候吊环会承受不小的侧向分力，所以环体和螺杆衔接的位置必须做足够的结构加强，不能只靠螺杆本身的直径来承载。另外，台肩面和螺杆轴线的垂直度也要在建模时做好公差约束，如果垂直度超差，安装后台肩面和工件表面存在缝隙，起吊时螺杆会承受额外的弯曲应力，很容易在螺纹和台肩衔接的位置发生断裂。这个模型的结构完全按照实际工况的受力要求搭建，所有尺寸都符合通用起重吊环螺栓的使用规范，既可以作为吊装方案设计时的选型参考模型，也可以用于装配场景里的配套结构干涉检查，避免在整体设备设计时出现吊点安装空间不足、和周边零件干涉的问题。
