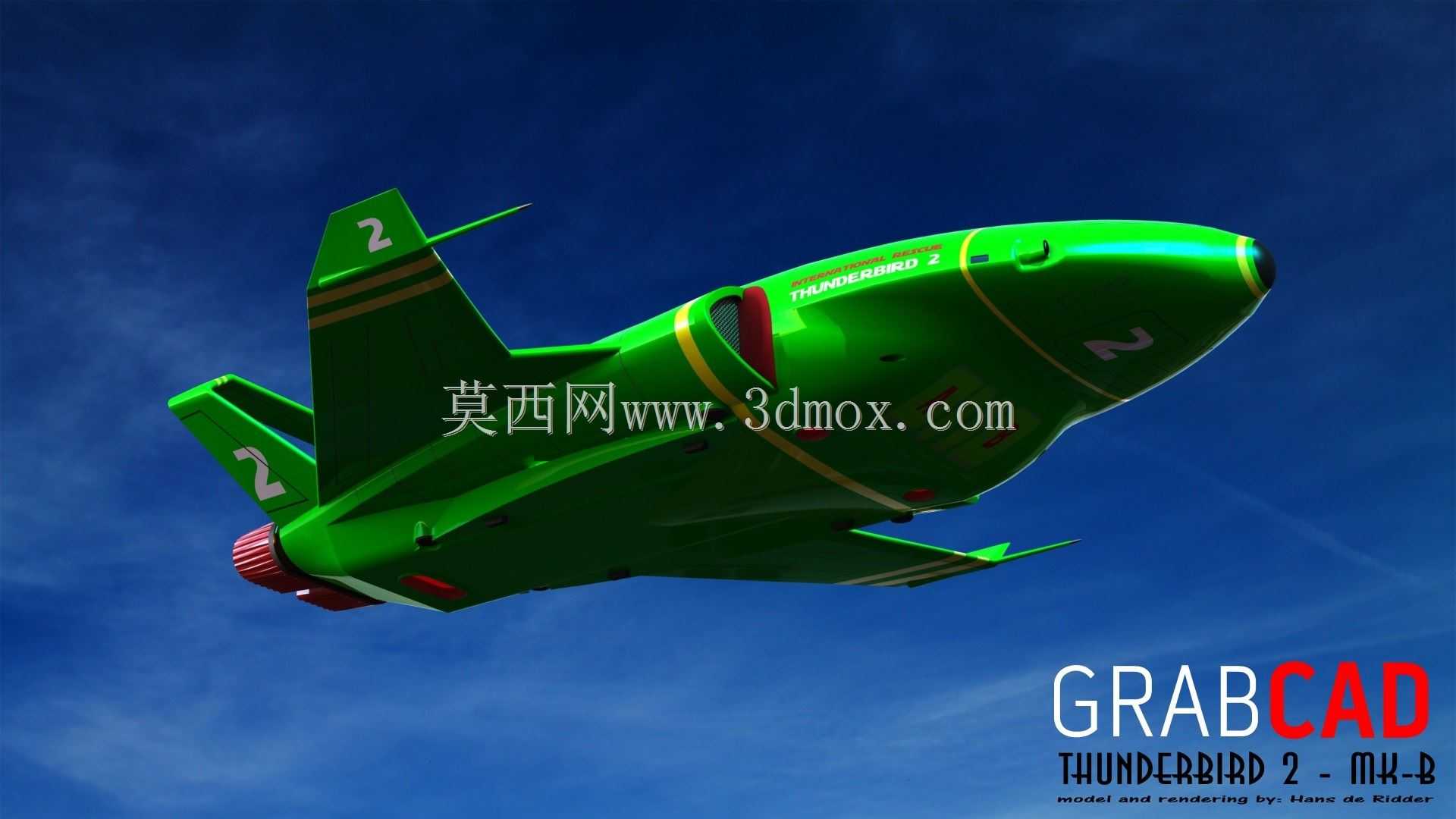

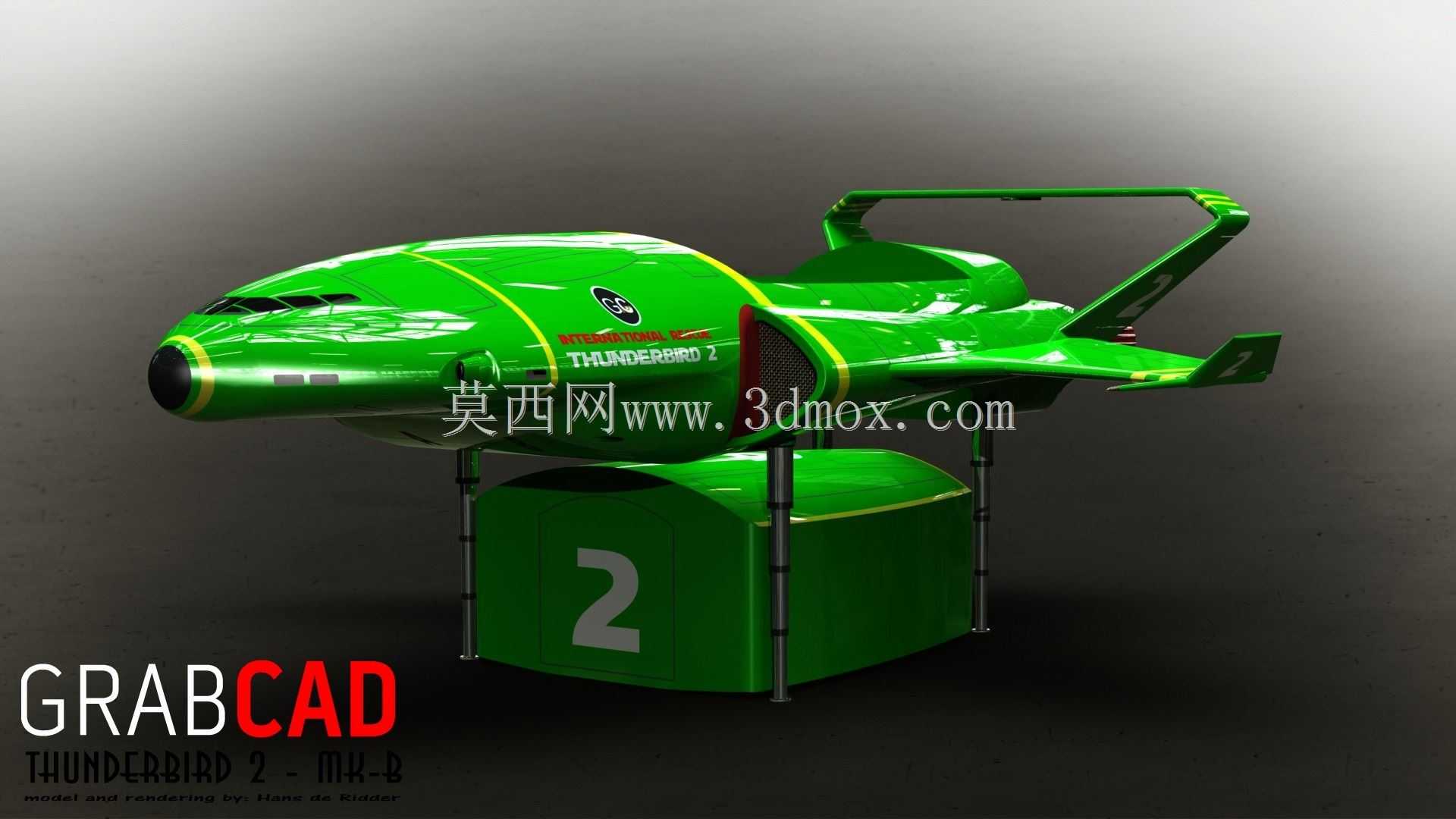

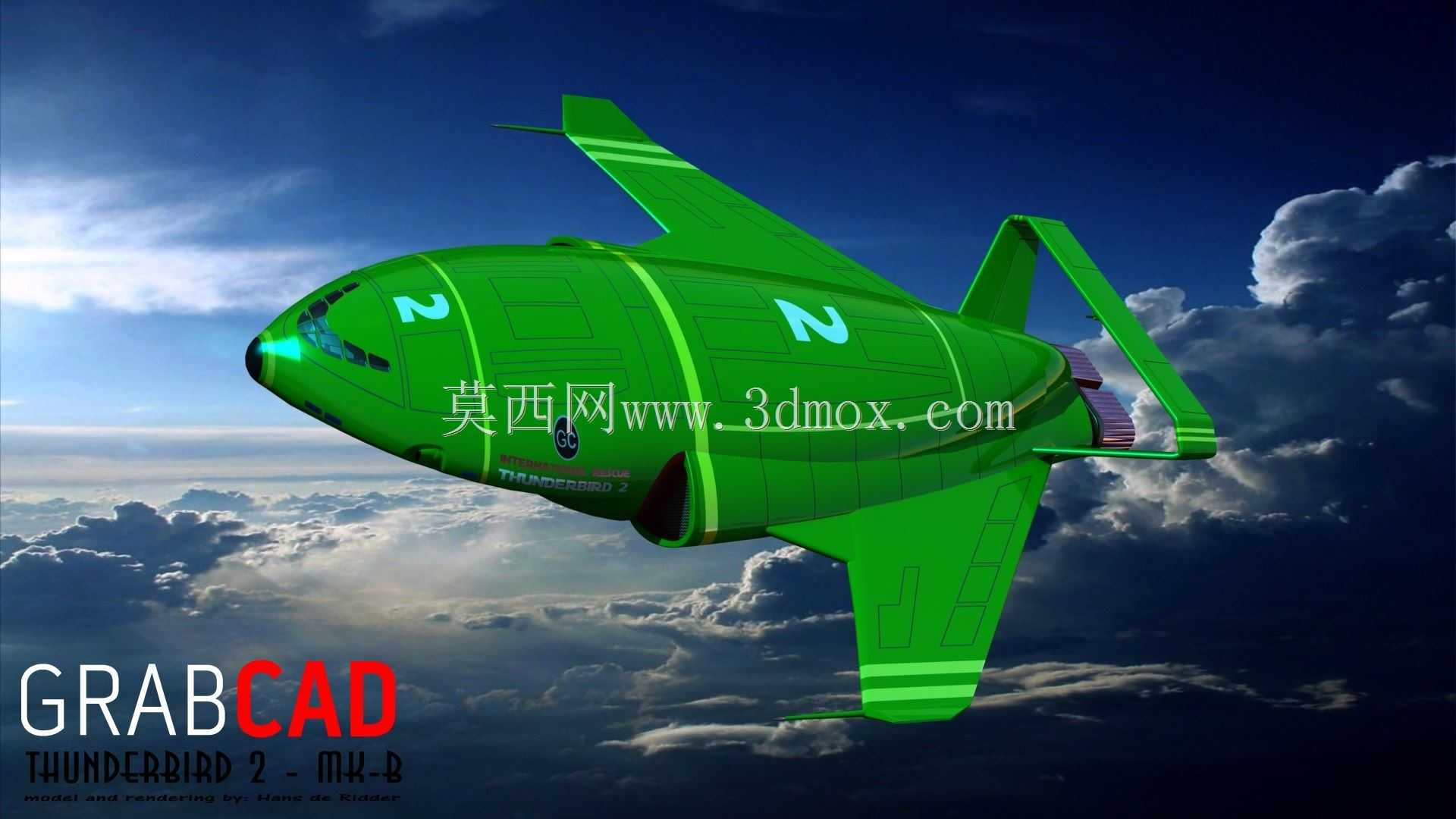

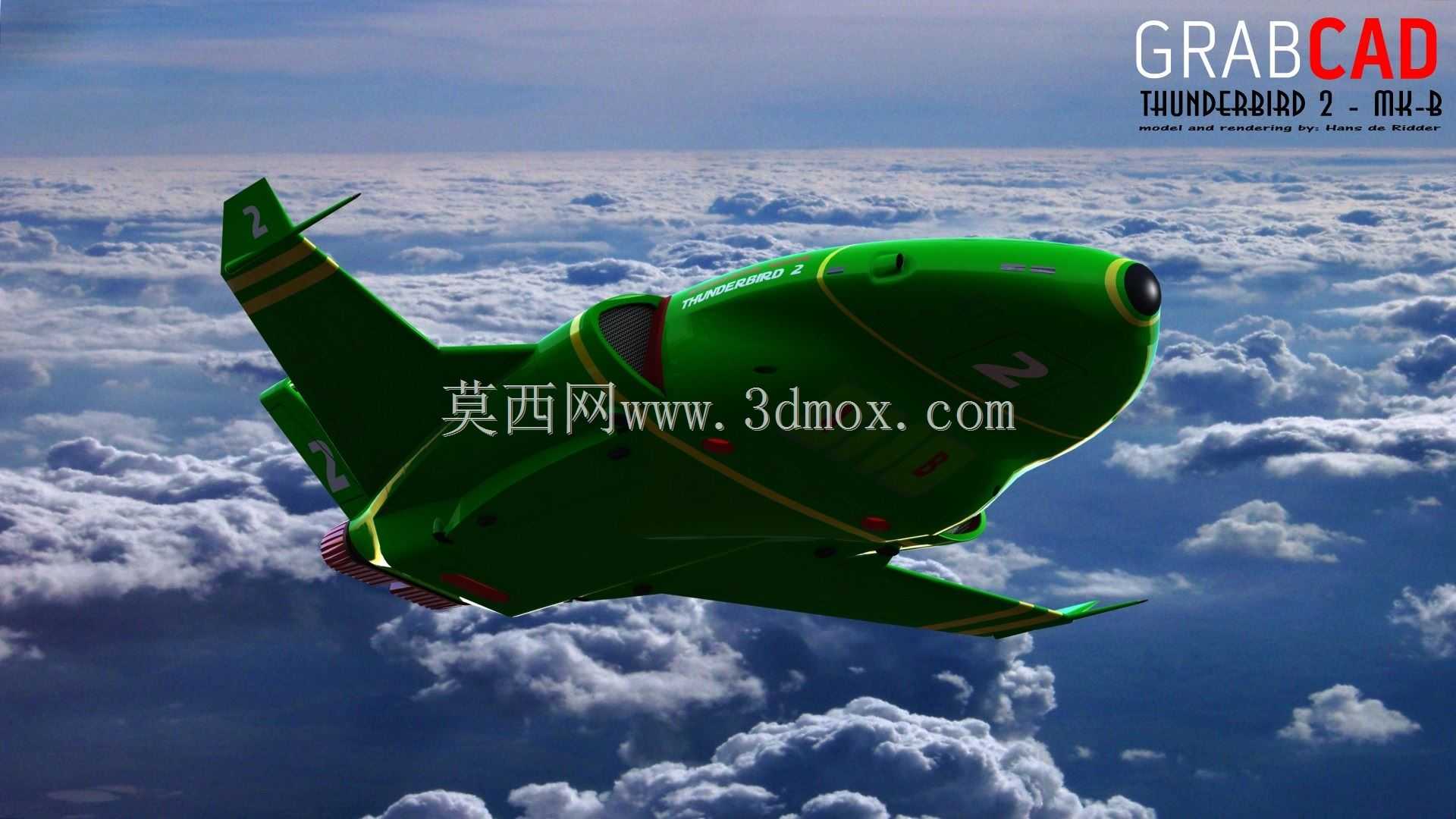

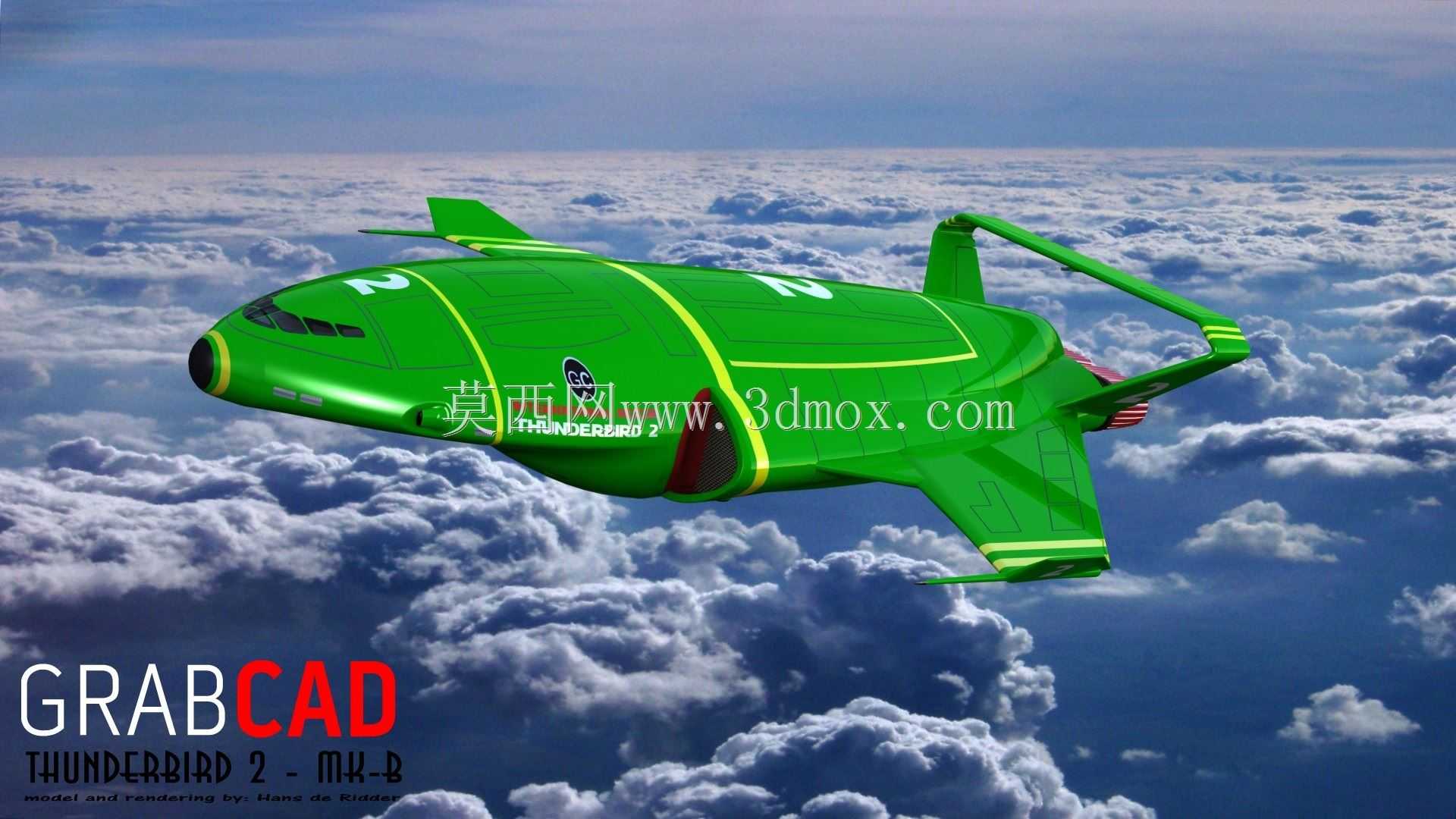

科幻风格雷鸟2号Mk-B飞行器造型设计

　　这款科幻载具的造型设计，核心围绕近地轨道与大气层内跨域航行的场景需求展开，在整体气动布局上做了针对性的曲面优化，区别于传统固定翼飞行器的机翼布局，采用了大后掠角的一体化翼身融合结构，能够在亚音速巡航阶段有效降低诱导阻力，同时在机身尾部设置了双垂尾延伸结构，保障高速飞行阶段的航向稳定性。从结构设计的逻辑来看，机头部分做了钝圆修型处理，内部预留了足够的航电设备安装空间，曲面过渡段做了连续曲率校验，避免出现应力集中的折角区域，在实际建模过程中，所有蒙皮拼接位置都做了0.8mm的等厚度偏移预留，能够匹配后续的结构拆分与3D打印验证需求。

　　机身主体采用了大容积的舱段设计，中部货舱区域的截面保持了接近椭圆的规整形态，能够最大化内部可用空间，满足科幻设定里的人员转运、特种装备搭载的功能需求，翼面部分和机身主体做了一体化的曲面衔接，没有传统机型的机翼整流罩接缝，既降低了气动干扰阻力，也减少了结构连接的紧固件数量，在翼面的后缘位置预留了操纵面的安装缝隙，缝隙宽度控制在2mm，能够匹配后续做活动舵面的结构改装需求。尾翼部分采用了上反角设计，和主机翼的后掠角度做了匹配，能够在大迎角飞行状态下避免翼面气流分离带来的航向失稳问题，尾喷口位置做了内收的导流曲面，能够对喷射气流做初步的整流，降低高速喷射带来的紊流影响。

　　从安装边界的尺寸控制来看，整机的长宽高比例控制在4:2.5:1.2的区间，机身最大直径位置在中部舱段，距离机头的位置占总长度的45%，这个位置也是整机的重心布置点，能够保障在不同载荷状态下的重心配平范围在允许的区间内，不需要额外增加过多的配重结构。机身表面的标识涂装位置做了凹陷的刻线设计，刻线深度0.15mm，既能够在实体模型制作时方便水贴的定位，也不会因为刻线过深影响蒙皮的结构强度。舷窗位置采用了内凹的曲面设计，玻璃安装面和机身蒙皮做了齐平处理，避免突出结构带来的额外气动阻力。

　　在细节设计层面，机身侧面的检修舱门位置做了和蒙皮曲率完全匹配的盖板结构，盖板边缘做了0.3mm的倒角处理，既能够保证安装后的缝隙均匀，也能避免锐边带来的加工安全问题。机头的航行灯位置预留了直径5mm的安装孔，孔位深度8mm，能够匹配常规的LED灯组安装需求，不需要额外做结构修改。起落架舱位置在机身腹部，舱门采用了和机身曲面完全贴合的设计，舱门闭合后和蒙皮的阶差控制在0.1mm以内，能够最大限度降低巡航阶段的阻力增量。

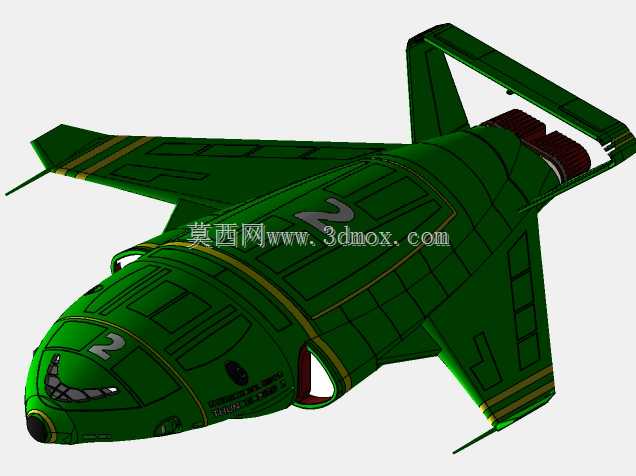

　　从建模的工程逻辑来看，整个模型的曲面都做了G2连续校验，所有的倒角半径都遵循了从大到小的过渡原则，在机身和翼面的衔接位置采用了变半径倒角，靠近机头位置的倒角半径更大，靠近尾部的倒角半径逐步收窄，既符合气动设计的需求，也让整体造型的视觉流畅度更好。内部结构预留了3mm的龙骨安装槽，能够在制作实体展示模型时加装内部支撑骨架，避免大尺寸打印时出现的结构变形问题。翼尖位置做了切尖处理，能够降低翼尖涡流带来的诱导阻力，同时也避免了尖锐翼尖在模型搬运过程中容易磕碰损坏的问题。

　　针对科幻展示场景的需求，机身表面的蒙皮分块线都做了等宽设计，分块线宽度0.2mm，沿着机身的曲率自然分布，没有出现生硬的折线转折，能够还原真实飞行器的蒙皮拼接质感，同时不会因为分块线过密影响整体的视觉整体性。尾翼上的标识位置和机身标识做了视觉对齐，在不同角度观察时都能保持视觉上的协调感。整个模型的所有结构都做了拔模角度校验，最小拔模角度控制在1度以上，既能够满足注塑开模的工艺需求，也能适配FDM3D打印的制作要求，不需要额外添加支撑结构就能完成大部分部件的打印制作。
