带侧操作杆的金属调平支撑螺栓结构

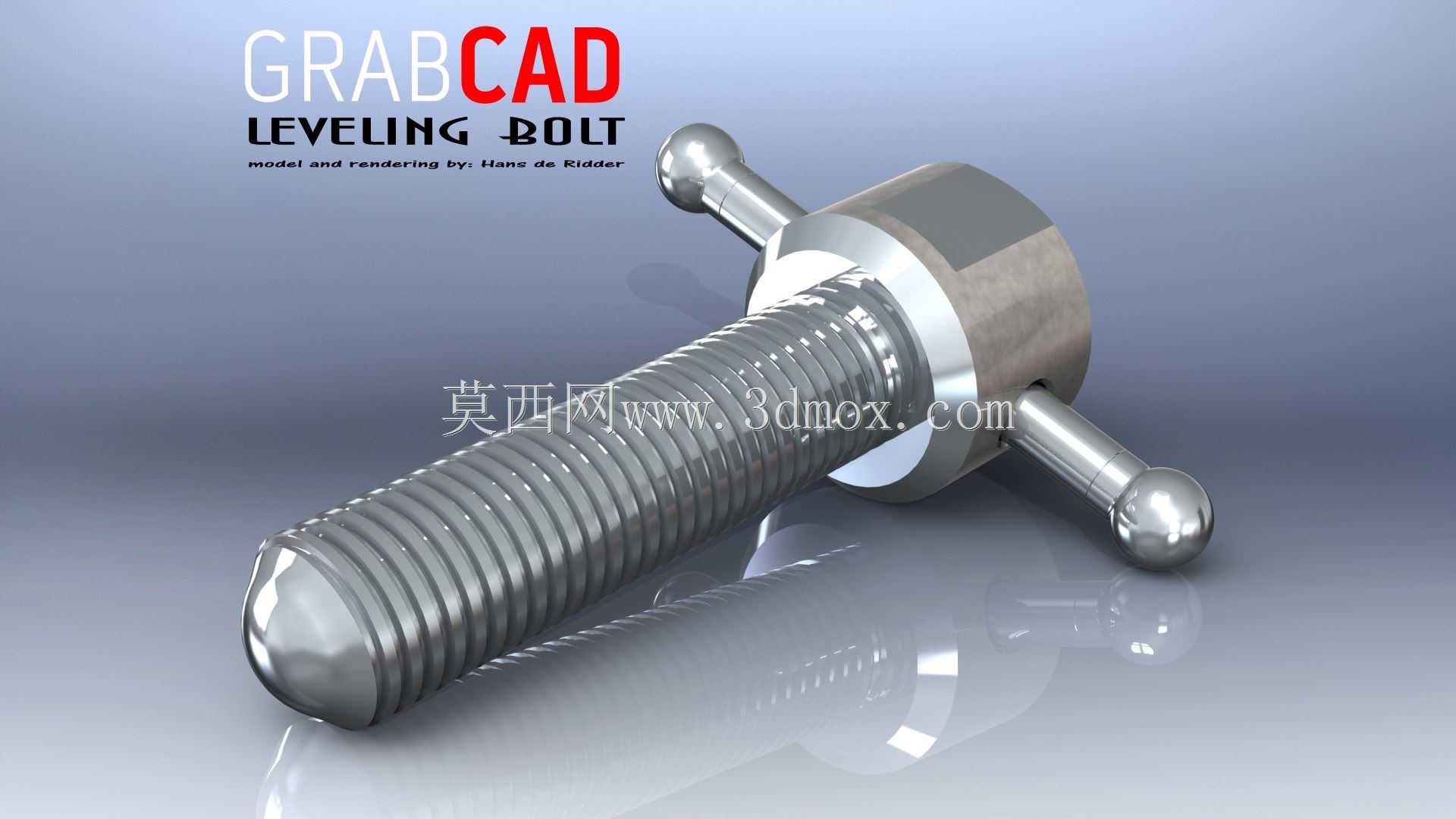

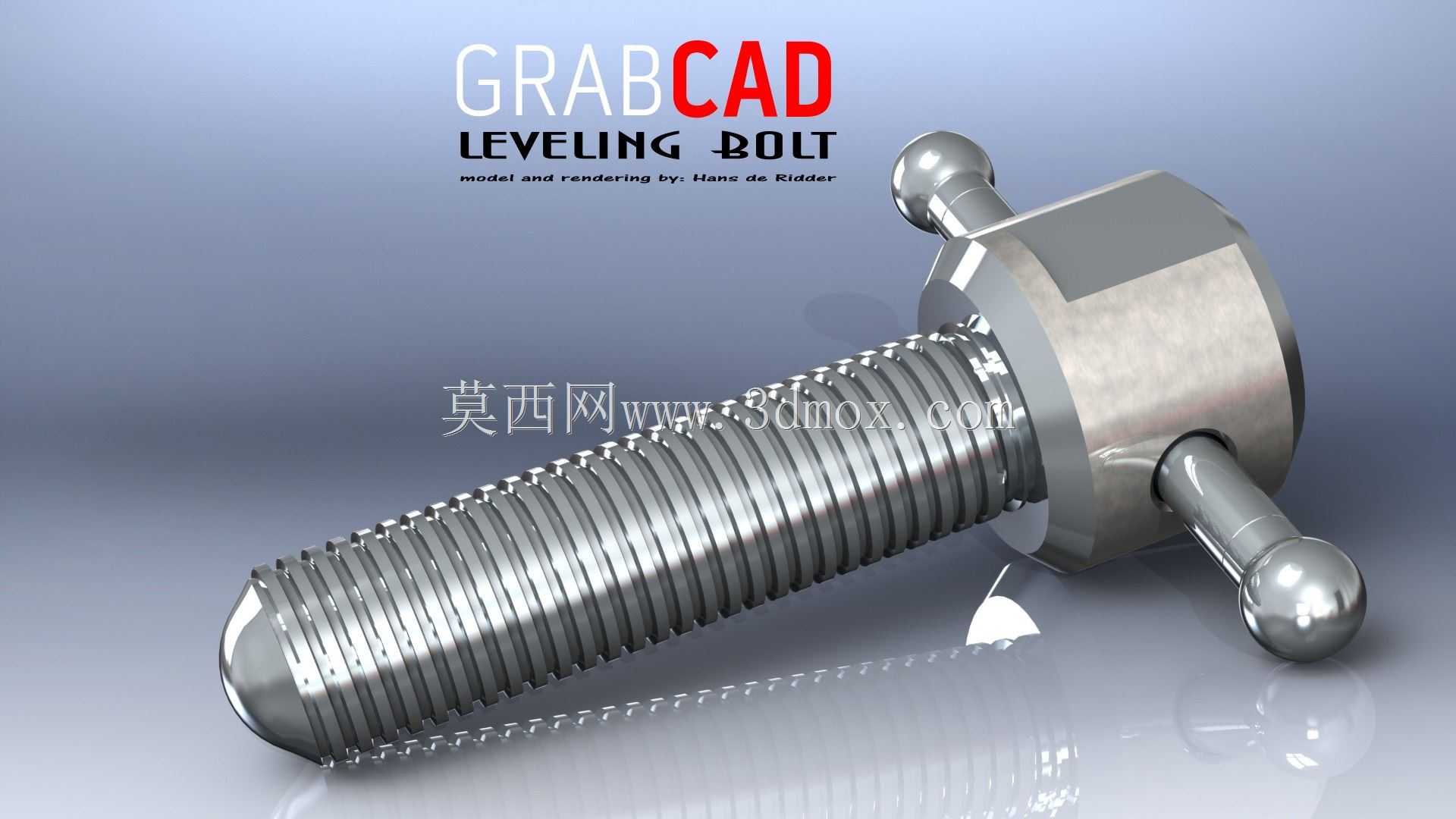

　　在各类轻型实验台架、便携检测工作台、小型工装夹具的安装调试场景中，调平支撑部件是保证设备基准面水平度的核心结构，这款带侧置操作球头杆的调平螺栓，正是针对需要频繁快速调整水平度的便携类设备设计的专用紧固件。不同于常规外六角调平螺栓需要借助扳手才能拧动调节的结构，这款螺栓在六角头部的侧面对称设置了两根带球形端头的操作杆，操作人员无需额外工具，直接用手指捏住两根操作杆就能转动螺栓，完成高度调节动作，在户外作业、狭小安装空间、无工具随身的调试场景下，这种结构的操作便利性远高于常规标准螺栓。从结构设计逻辑来看，螺栓主体采用全牙外螺纹结构，螺纹段长度覆盖了常用的调节行程范围，端部做了圆弧导角处理，既可以避免螺纹起始端刮伤安装台面的支撑面，

　　也能让螺栓在旋入配套内螺纹孔时更容易对中，不会出现螺纹错牙卡滞的问题。六角头部的厚度比同规格标准外六角螺栓更厚，一方面是为了给侧置操作杆预留足够的安装固定空间，保证操作杆和头部的连接强度，避免调节时操作杆受力弯折脱落；另一方面加厚的头部下端面可以作为支撑承载面，增大和被支撑设备接触面的接触面积，降低接触面的压应力，避免设备调平锁紧后因为接触面压强过大出现凹陷滑移，导致水平度失准。侧置的两根操作杆采用对称布置，球形端头的设计一方面是为了去除杆件端部的锐边，防止操作时划伤操作人员的手部，另一方面球形轮廓没有棱角，即使操作杆转动到靠近设备安装壁板的位置，也不会和壁板发生卡滞，保证螺栓可以完整转动整个调节行程。在安装边界方面，

　　这款调平螺栓适配的安装内螺纹孔需要和螺栓公称直径匹配，安装时需要在设备支撑脚位置预留足够的操作空间，保证侧置操作杆在整个转动行程内不会和设备其他结构件发生干涉，由于操作杆向外伸出一定长度，安装孔周边的避让半径需要大于操作杆的回转半径，避免调节时操作杆碰撞周边结构。在实际使用场景中，这类调平螺栓常配套在便携式表面台、小型检测仪器支架、户外便携作业台的支撑脚位置，单根螺栓的承载能力可以满足轻型设备的支撑需求，调节时通过转动螺栓改变螺纹旋合长度，就能调整对应支撑脚的高度，四个支撑脚配合调整就能快速将设备台面调整到水平状态，相比需要扳手调节的常规调平脚，这种结构的调节效率更高，尤其适合需要频繁转移位置、每次架设都需要重新调平的便携类设备。

　　从结构细节来看，螺栓头部和操作杆为刚性连接，没有额外的活动间隙，调节时的转动反馈直接，不会出现空转行程，操作人员可以通过手指的转动阻力直观判断支撑脚是否已经接触地面、承载是否到位，避免调节过度导致螺纹受力过载。螺纹部分采用标准普通公制螺纹，通用性强，后期如果出现螺纹磨损，配套的内螺纹孔不需要重新加工，直接更换同规格螺栓即可完成维护，降低了设备的后期维护成本。支撑端面的平面度控制在合理公差范围内，和支撑面接触时不会出现点接触导致的支撑不稳问题，当设备调平完成后，螺栓头部的下端面和设备支撑面完全贴合，配合螺纹的自锁特性，可以在常规振动工况下保持锁紧状态，不会因为设备运行的轻微振动出现螺纹回转，导致水平度发生变化。
