蒸汽机车大男孩主传动车轮三维建模

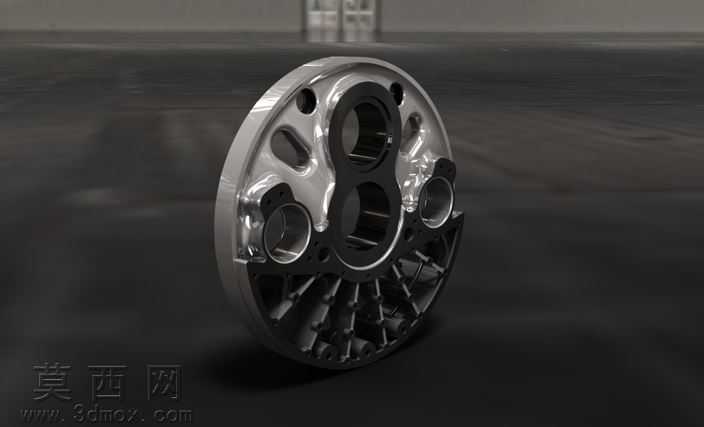

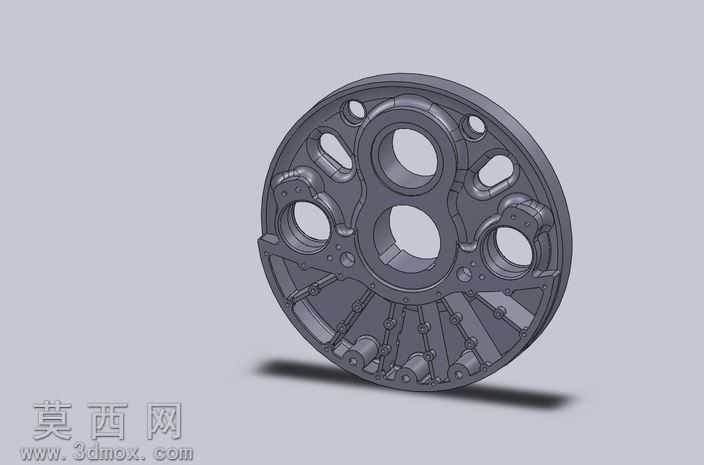

本模型为经典“大男孩”蒸汽机车配套的主驱动车轮，采用SolidWorks完成全参数化三维建模，完整还原了太平洋联合铁路该款机车动轮的全部结构细节。建模过程中首先以轮体的回转基准为核心，先绘制轮缘、轮辋的回转截面草图，通过回转特征生成轮体的基础基体，保证轮体的同轴度与回转精度符合机车动轮的设计规范。针对轮辐区域的轻量化镂空结构，建模时逐一绘制每个减重孔的轮廓草图，通过拉伸切除完成孔位加工，同时对每个镂空区域的过渡圆角做了精细化处理，避免应力集中的结构缺陷，还原了原车轮辐板的辐条式加强结构，每一处加强筋的走向、厚度都严格参考实物测绘数据，保证筋位既满足轻量化需求，又能承受机车运行时的巨大传动载荷。轮体上的安装孔位按照原车轮的装配基准做了精准定位，中心轴孔、周边的连接销孔都添加了对应的倒角与安装止口结构，保证模型可直接用于装配模拟。材质渲染阶段，为轮体赋予了铸钢材质，调整材质的粗糙度、金属度参数，还原铸钢件表面略带磨砂的金属质感，同时添加了轻微的使用痕迹纹理，让渲染效果更贴近真实运用中的机车轮对状态。模型的结构设计完全遵循蒸汽机车动轮的力学传递逻辑，轮辋部分做了加厚处理以承受钢轨的冲击与摩擦，辐板的镂空布局在降低轮体自重的同时，通过放射状的加强筋结构保证轮体的径向与周向强度，所有孔位的位置度都符合机车检修的装配公差要求，既可以作为蒸汽机车复原设计的配套零部件，也可用于机械结构教学中轮类零件的建模案例参考，完整展现了重载传动轮类零件的设计思路与建模流程。
