50毫米规格轴流风冷散热器冷却装置

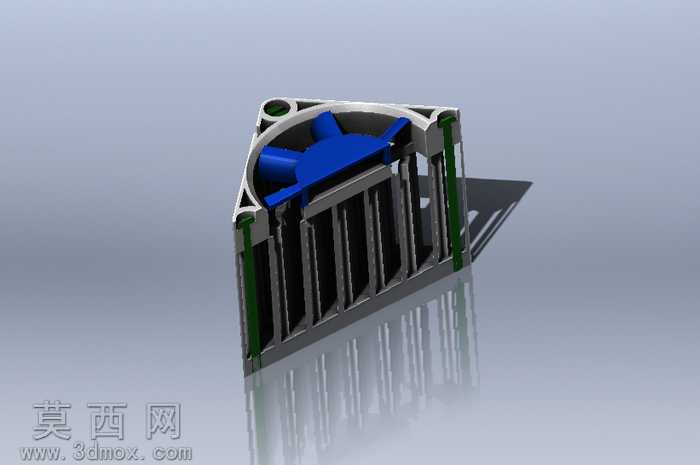

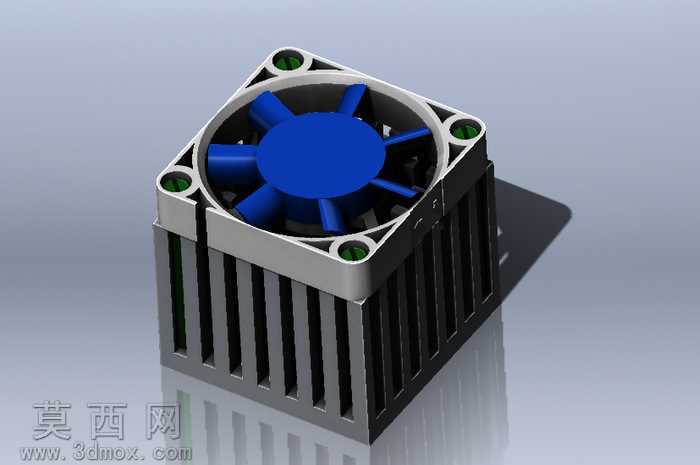

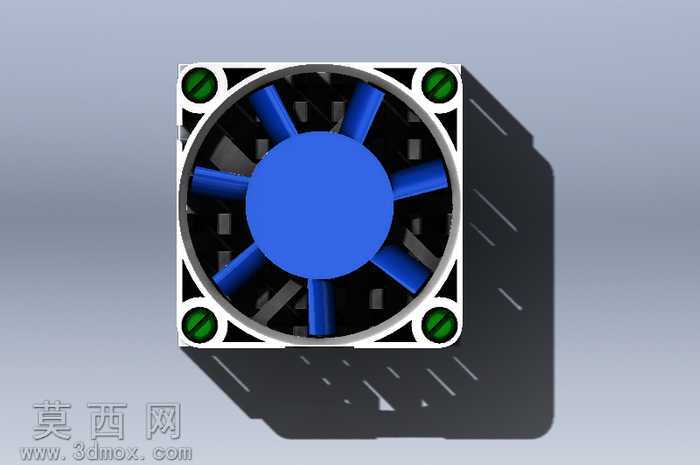

本作品为轴流风冷式散热冷却装置，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循实际产品的装配逻辑与尺寸公差要求，对每一处结构细节都做了精准还原。整体模型分为轴流风扇与散热鳍片基座两大核心模块，散热基座采用铝合金材质设定，建模时通过阵列特征快速生成等间距分布的垂直散热鳍片，鳍片厚度与间距经过优化设计，既保证足够的散热接触面积，又预留了顺畅的通风流道，鳍片与底部导热基座采用一体化建模方式，还原了铝挤型材的成型结构特征。上方的轴流风扇模块，外框采用正方形安装结构，四个角预留了标准安装孔位，孔位间距严格匹配42毫米的实际安装尺寸，安装孔内还原了橡胶减震圈的结构细节，能够缓冲风扇运行时的震动；风扇扇叶采用七叶轴流设计，扇叶曲面通过放样曲面特征构建，精准还原了扇叶的倾斜角度与翼型截面，保证气流能够沿轴向垂直吹向下方散热鳍片，扇叶中心的轮毂部分做了圆弧过渡处理，降低风阻的同时提升结构强度。渲染阶段采用哑光工业塑料材质表现风扇扇叶与外框，还原塑料部件的细腻磨砂质感，散热鳍片部分采用阳极氧化铝合金材质，调整金属粗糙度参数还原铝制散热片的半哑光金属质感，安装孔内的减震圈采用深绿色橡胶材质，通过材质属性区分不同部件的视觉特征。场景布光采用三点布光法，主光源从侧上方照射，突出鳍片的层叠结构与扇叶的曲面轮廓，辅助光源补充暗部细节，避免阴影区域死黑，背景采用浅灰色渐变背景，突出产品本身的结构特征。设计过程中充分考虑风冷散热的气流路径，风扇与散热鳍片的配合间隙经过合理设定，保证风扇吹出的气流能够完全覆盖鳍片区域，带走鳍片传导的热量，整体外形尺寸控制为边长49.5毫米的正方形结构，适配小空间的电子设备散热安装需求，各部件之间的装配关系清晰，可直接用于装配验证、散热仿真分析或产品结构参考。
