透明外壳发光能量球体创意结构设计

　　做结构设计这些年，接触过不少功能导向的工业零部件，偶尔也会碰到这类偏向概念展示的创意球体结构，刚拿到这个模型的时候第一反应是，这类结构大多用在科技展项、科普装置或者主题场景的视觉核心点位，不像常规传动件有明确的载荷传递要求，反而对视觉呈现、内部结构的隐藏性、发光效果的均匀度有很具体的落地要求。先从外形边界说，整个结构是标准正球形，外轮廓没有突出的安装耳或者外接结构，所有内部支撑都做在透明壳体的内侧，不会破坏外表面的完整球面，安装的时候一般是做底部隐藏式支撑，支撑点接触面积控制在球面投影面积的3%以内，避免从正面观察的时候看到支撑结构，破坏整体的悬浮发光视觉效果。

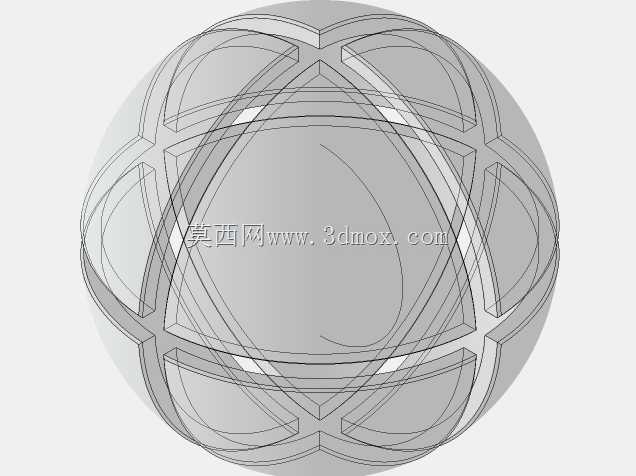

　　设计思路上没有走常规实心发光球的路线，反而把外壳做了双层透明结构，外层是高透的光滑球面，壁厚控制在均匀的2mm，保证透光率的同时有足够的结构强度，不会因为日常搬运或者展陈过程中的轻微磕碰出现开裂；内层做了交叉的筋条结构，筋条不是规则的经纬分布，而是顺着能量发散的视觉走向做了扭曲排布，既可以作为内部发光源的安装固定位，又能在光源点亮的时候，通过筋条的折射让光线形成交叉的光带，模拟能量在球体内部流转的视觉效果，不用额外做导光结构就能实现层次感。

　　实际落地的时候，这类结构的功能核心是视觉呈现，所以内部发光源的排布要避开筋条的遮挡盲区，每个筋条的交叉节点位置都预留了光源安装位，线路顺着筋条的内侧走线，完全隐藏在两层壳体的间隙之间，从外部看不到任何线路痕迹。外壳的拼接缝做在球体的水平中线上，采用卡扣式连接，不用额外打胶，后期维护的时候可以直接拆开上下半球更换内部光源，卡扣的咬合深度做了1.5mm，拼接完成后外表面的缝隙控制在0.1mm以内，近距离观察也不会看到明显的拼接痕迹。

　　从应用场景延伸来说，这类结构除了展陈装置使用，也可以调整尺寸后做小型化的桌面装饰件，或者放大尺寸作为商业空间的吊顶装饰，不同尺寸下的壁厚要做对应调整，比如直径300mm以内的小型球体，2mm壁厚完全满足强度要求，如果做到1米以上的大型展项，外层壁厚要加到5mm，同时内部筋条的厚度也要同步增加，避免大尺寸下壳体出现形变，影响球面的圆度。另外透明材质的选择也很关键，常规展示用选高透亚克力就能满足成本和透光要求，如果是户外使用的场景，要换成抗UV的PC材质，避免长期日晒出现壳体发黄、透光率下降的问题。

　　很多人做这类创意结构的时候容易忽略散热问题，虽然内部光源功率不大，但密闭的双层壳体会积攒热量，尤其是长时间点亮的展陈场景，所以在球体底部的隐藏支撑位置要预留微小的通气间隙，间隙做在支撑结构和球体的接触面上，从外部完全看不到，又能让壳体内外的空气形成微弱对流，带走内部光源产生的热量，延长光源的使用寿命。还有表面的处理，外层壳体不需要做磨砂或者雾化处理，保持高透的光滑表面，才能让内部的光带和中心的强光形成清晰的层次，中心位置的光源亮度要比筋条位置的光源高30%左右，形成中心亮、外围光带环绕的明暗对比，更贴合能量汇聚的视觉感受。

　　之前做类似展项的时候踩过坑，一开始把筋条做的太粗，点亮之后光带太生硬，后来调整了筋条的截面形状，把筋条朝向中心的一侧做了圆弧过渡，光线经过圆弧面的时候会形成自然的漫反射，光带边缘就会变得柔和，不会有明显的明暗边界。还有球体的圆度公差要控制在0.5mm以内，不然旋转展示的时候会出现明显的晃动，影响视觉效果，加工的时候外层壳体要做抛光处理，表面粗糙度达到Ra0.8以下，避免表面的划痕影响透光效果。
