单层砖砌房屋墙角屋面构造节点

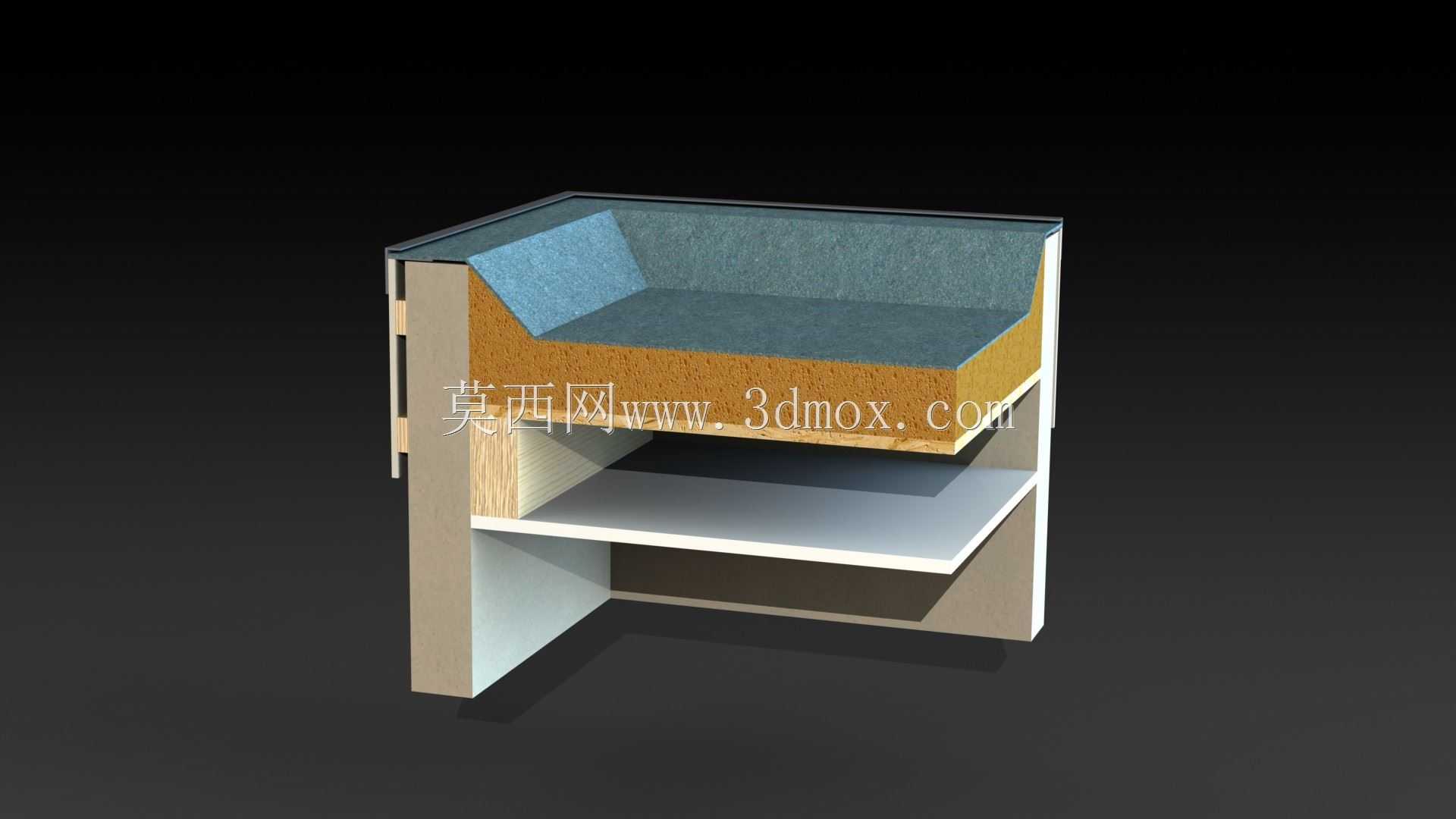

　　这个节点模型还原了单层砖砌配套房屋墙角位置的屋面分层构造，在小型民用附属建筑、厂区配套库房、私家车库这类砖砌围护结构的屋面施工与设计校验场景中，这类墙角节点的构造合理性直接决定了屋面长期使用的抗渗漏、抗结露性能，很多现场施工出现的墙角返潮、保温层失效、冬季室内滴水问题，本质都是节点构造层级排布错误导致的。从实际工程用途来看，这个节点把屋面从室内侧到室外侧的所有构造层按真实施工顺序做了分层剖切展示，能直接用于施工前的技术交底，也能给结构设计人员做同类型屋面构造的建模参考，避免出现构造层顺序颠倒的低级错误。从功能特性上看，模型清晰区分了结构承重层、保温填充层、防水面层、室内吊顶层的边界位置，

　　特意把隔汽层的设置位置做了明确标注——很多非专业施工容易把隔汽层做在保温层靠近室外的一侧，实际上在寒冷地区，冬季室内暖湿空气会透过砖砌墙体和屋面结构层缝隙向外渗透，碰到低于露点温度的构造层就会产生冷凝水，如果隔汽层设置在保温层外侧，冷凝水会积存在保温层内部，大幅降低保温材料的热工性能，时间长了还会浸湿砖砌墙体，导致墙面返碱、抹灰层脱落，这个节点特意把隔汽层设置在保温层靠近室内的一侧，从构造逻辑上阻断了室内暖湿空气进入保温层的路径，完全符合寒冷地区屋面构造的热工设计要求。设计思路上，这个节点没有做多余的装饰性构造，完全围绕实际施工的分层逻辑搭建，墙角位置特意做了两个方向的剖切展示，

　　能同时看到沿砖墙长度方向和沿屋面跨度方向的构造衔接关系，砖砌墙体的厚度、屋面挑出墙面的檐口尺寸、各构造层的厚度比例都按照常规小型砖砌建筑的通用尺寸做了还原，没有出现构造层厚度比例失调的问题。从安装边界来看，这个节点明确了屋面构造层与砖砌墙体的衔接位置，保温层在墙角位置没有出现冷桥断点，檐口位置的防水收头压入砖墙抹灰层的深度也做了示意，现场施工时只要按照这个节点的层级顺序排布，就能避免墙角位置出现冷桥导致的结露问题。很多同类型的屋面构造设计容易忽略墙角位置的构造连续性，往往在大面屋面上构造层顺序正确，到了墙角位置就出现保温层断开、隔汽层衔接不严的问题，这个模型特意把墙角位置的各层衔接做了连续展示，

　　能让设计和施工人员直观看到各层的延伸范围，避免出现施工断点。另外模型里也展示了木质屋面基层与砖砌墙体的连接位置，木构件伸入墙体的部分做了防腐处理的构造示意，这也是实际工程中容易忽略的细节，木构件如果直接和潮湿的砖墙接触，很容易出现腐朽变形，导致屋面下沉、防水层开裂。对于三维建模从业者来说，这个节点的建模逻辑也有参考价值，做建筑构造类模型的时候不需要追求过度的细节渲染，重点是把各构造层的边界、顺序、衔接关系表达清楚，不同构造层用差异化的材质区分开，让查看的人能一眼分辨出每一层的功能和位置，比做复杂的装饰效果更有实际工程意义。在实际项目里，这类小型砖砌建筑的屋面往往不会被设计人员重点关注，很多都是现场施工人员凭经验做，很容易出现构造错误，后期维修起来要掀开整个屋面重做，成本很高，用这种直观的剖切节点模型做交底，能把构造逻辑讲得很清楚，大幅降低后期出现质量问题的概率。
